แฟลนจ์ไทเทเนียม
Created with Pixso.

หน้าแปลนคอเชื่อมไทเทเนียมลดความยาว RF เกรด 2 2 "4" 6 "8" สำหรับท่อ

หน้าแปลนคอเชื่อมไทเทเนียมลดความยาว RF เกรด 2 2 "4" 6 "8" สำหรับท่อ

ชื่อแบรนด์: LIHUA
เลขรุ่น: LH-WN
ขั้นต่ำ: 5 ชิ้น
ราคา: US dollar $25/pc--US dollar $85/pc
เงื่อนไขการจ่ายเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
ความสามารถในการจําหน่าย: 50000 ชิ้นต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เป่าจี้ ประเทศจีน
ได้รับการรับรอง:
ISO9001, TUV etc.
ชื่อผลิตภัณฑ์:
หน้าแปลนคอเชื่อมไททาเนียม
มาตรฐาน:
ASME B16.5
วัสดุ:
gr1, gr2, gr5, gr7, gr12
แอปพลิเคชัน:
อุตสาหกรรมเคมี
พื้นผิวซีล:
RF, FF, TG, RJ เป็นต้น
ขนาด:
กรมอุทยานฯ 1/2 - กรมอุทยานฯ 24(DN 10 - 2000)
ความกดดัน:
150#-2500#
พื้นผิว:
ขัดเงา
เทคนิค:
ฟอร์จและ CNC กลึง
การตรวจสอบ:
รายงานการทดสอบด้วยคลื่นเสียงและวัสดุทดสอบ EN10204.3.1
รายละเอียดการบรรจุ:
ห่อด้วยโฟมบรรจุในกล่องไม้อัดเพื่อการส่งออก
สามารถในการผลิต:
50000 ชิ้นต่อเดือน
เน้น:

ลดหน้าแปลนคอเชื่อมไทเทเนียม

,

หน้าแปลน RF ไทเทเนียมเกรด 2

,

หน้าแปลนท่อ RF 8"

รายละเอียดสินค้า





ครีบไทเทเนียม WN



หน้าแปลนไททาเนียมเป็นชิ้นส่วนที่ทำจากไททาเนียมบริสุทธิ์หรือโลหะผสมไททาเนียมซึ่งเชื่อมต่อท่อกับท่อและปลายท่อ



ชื่อสินค้า: ครีบไทเทเนียม WN

มาตรฐาน: ANSI / ASME B16.5

วัสดุ: Gr1 Gr2 Gr5 Gr7 Gr12

ราคาต่อหน่วย: $25usd/pc-$85usd/pc

พื้นผิวปิดผนึก: RF, FF, TG, RJ เป็นต้น

ขนาด: กรมอุทยานฯ 1/2 - กรมอุทยานฯ 24(DN 10 - 2000)

แรงดัน: 150#-2500#

พื้นผิว: ขัดเงา

เทคนิค: หลอมและกลึง CNC

การตรวจสอบ: UT% PT%

ใบรับรอง: ISO9001, TUV ฯลฯ



ความแตกต่างระหว่างหน้าแปลนคอเชื่อมไททาเนียมและสลิปบนหน้าแปลนไททาเนียม



1. รูปแบบการเชื่อมที่แตกต่างกัน: รูปแบบการเชื่อมของท่อหน้าแปลนไททาเนียมรอยแบนคอและหน้าแปลนไททาเนียมเป็นการเชื่อมแบบเนื้อในขณะที่รูปแบบการเชื่อมของหน้าแปลนและท่อเชื่อมแบบก้นชนคอเป็นการเชื่อมแบบเส้นรอบวง

2. วัสดุที่แตกต่างกัน: วัสดุของหน้าแปลนเชื่อมแบนคอทำจากแผ่นไทเทเนียมธรรมดาที่มีความหนาตรงตามข้อกำหนด ในขณะที่วัสดุของหน้าแปลนเชื่อมก้นคอส่วนใหญ่จะกลึงจากการตีขึ้นรูปไทเทเนียม

3. แรงดันเล็กน้อยแตกต่างกัน: แรงดันเล็กน้อยของหน้าแปลนเชื่อมแบบคอแบนคือ: 0.6---4.0MPa และแรงดันเล็กน้อยของหน้าแปลนเชื่อมชนคอคือ: 1--25MPa;

4. อีกจุดหนึ่งคือรอยเชื่อมระหว่างหน้าแปลนเชื่อมชนคอกับท่อต่อเป็นของตะเข็บประเภท B และรอยเชื่อมระหว่างหน้าแปลนเชื่อมคอแบนกับท่อต่อเป็นของตะเข็บประเภท Cและการทดสอบแบบไม่ทำลายหลังการเชื่อมจะแตกต่างกัน

5. ไม่สามารถเปลี่ยนหน้าแปลนเชื่อมแบบคอแบนและหน้าแปลนเชื่อมแบบก้นคอได้ตามต้องการจากมุมมองของการผลิต หน้าแปลนเชื่อมแบบคอแบน (SO เป็นตัวย่อของ Slip On) มีเส้นผ่านศูนย์กลางภายในขนาดใหญ่ ซึ่งหมายความว่าน้ำหนักเบาและต้นทุนต่ำหน้าแปลนเชื่อมคอก้น (WN เป็นตัวย่อของ Welding Neck) ที่มีเส้นผ่านศูนย์กลางเล็กน้อยมากกว่า 250 มม. จำเป็นต้องได้รับการทดสอบ และไม่จำเป็นต้องทดสอบหน้าแปลน SO ดังนั้นต้นทุนจึงต่ำ



การเชื่อมต่อของหน้าแปลนไททาเนียม wn:



法兰-连接



มีรูบนหน้าแปลนไททาเนียม และสลักเกลียวทำให้หน้าแปลนทั้งสองเชื่อมต่อกันอย่างแน่นหนาครีบถูกปิดผนึกด้วยปะเก็นข้อต่อท่อหน้าแปลนหมายถึงอุปกรณ์ท่อที่มีครีบ

สามารถทำได้โดยการหล่อหรือสามารถเกิดขึ้นได้โดยการเชื่อมต่อด้วยสกรูหรือการเชื่อมการเชื่อมต่อหน้าแปลนประกอบด้วยหน้าแปลน ปะเก็น สลักเกลียวและน็อตหลายตัวปะเก็นถูกวางไว้ระหว่างพื้นผิวการปิดผนึกของครีบทั้งสองหลังจากขันน็อตให้แน่นแล้ว แรงดันจำเพาะบนพื้นผิวปะเก็นจะถึงค่าหนึ่งและทำให้เสียรูปและเติมความไม่สม่ำเสมอของพื้นผิวการซีลเพื่อให้การเชื่อมต่อแน่นและป้องกันการรั่ว



รายละเอียดภาพ

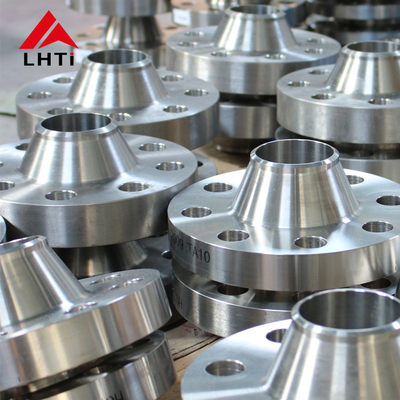

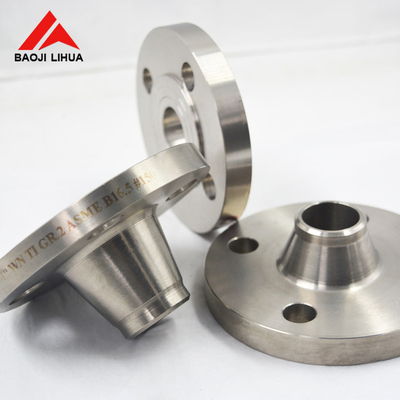

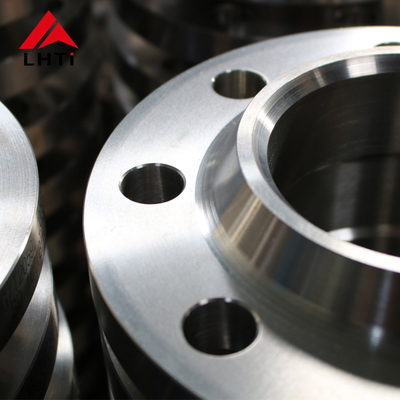

หน้าแปลนคอเชื่อมไทเทเนียมลดความยาว RF เกรด 2 2 "4" 6 "8" สำหรับท่อ 1หน้าแปลนคอเชื่อมไทเทเนียมลดความยาว RF เกรด 2 2 "4" 6 "8" สำหรับท่อ 2



แอปพลิเคชั่น



หน้าแปลนคอเชื่อมไทเทเนียมลดความยาว RF เกรด 2 2 "4" 6 "8" สำหรับท่อ 3



กระบวนการผลิต



หน้าแปลนคอเชื่อมไทเทเนียมลดความยาว RF เกรด 2 2 "4" 6 "8" สำหรับท่อ 4



โรงงานของเรา



หน้าแปลนคอเชื่อมไทเทเนียมลดความยาว RF เกรด 2 2 "4" 6 "8" สำหรับท่อ 5



คลังสินค้า



หน้าแปลนคอเชื่อมไทเทเนียมลดความยาว RF เกรด 2 2 "4" 6 "8" สำหรับท่อ 6



การตรวจสอบคุณภาพ



หน้าแปลนคอเชื่อมไทเทเนียมลดความยาว RF เกรด 2 2 "4" 6 "8" สำหรับท่อ 7



บรรจุภัณฑ์



หน้าแปลนคอเชื่อมไทเทเนียมลดความยาว RF เกรด 2 2 "4" 6 "8" สำหรับท่อ 8
