รายละเอียดสินค้า
สถานที่กำเนิด: เป่าจี้ ประเทศจีน
ชื่อแบรนด์: LIHUA
ได้รับการรับรอง: ISO9001, TUV etc.
หมายเลขรุ่น: LH-WN
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชิ้น
ราคา: US dollar $25/pc--US dollar $85/pc
รายละเอียดการบรรจุ: ห่อด้วยโฟมบรรจุในกล่องไม้อัดเพื่อการส่งออก
เวลาการส่งมอบ: 3-15 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต: 5000 ชิ้นต่อเดือน
ชื่อสินค้า: |
ปลายท่อไทเทเนียม |
มาตรฐาน: |
ASME B16.9 |
วัสดุ: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
การใช้งาน: |
อุตสาหกรรมเคมี |
ประเภท: |
ลายสั้น ลายยาว |
ขนาด: |
NPS1/2″-48″ (DN15-1200) |
ความหนาของผนัง: |
Sch10s—Sch80s หรือใหญ่กว่าถึง Sch160s |
พื้นผิว: |
กัดกรด ขัด พ่นทราย |
เทคนิค: |
ไม่มีรอยต่อ / รอย |
การตรวจสอบ: |
การทดสอบอัลตราโซนิก & รายงานการทดสอบวัสดุ EN10204.3.1 |
ชื่อสินค้า: |
ปลายท่อไทเทเนียม |
มาตรฐาน: |
ASME B16.9 |
วัสดุ: |
Gr1, Gr2, Gr5, Gr7, Gr12 |
การใช้งาน: |
อุตสาหกรรมเคมี |
ประเภท: |
ลายสั้น ลายยาว |
ขนาด: |
NPS1/2″-48″ (DN15-1200) |
ความหนาของผนัง: |
Sch10s—Sch80s หรือใหญ่กว่าถึง Sch160s |
พื้นผิว: |
กัดกรด ขัด พ่นทราย |
เทคนิค: |
ไม่มีรอยต่อ / รอย |
การตรวจสอบ: |
การทดสอบอัลตราโซนิก & รายงานการทดสอบวัสดุ EN10204.3.1 |
GR2 ทิตาเนียมสตับ ราคา ASME B169
1บริษัทของเรา
ในฐานะผู้ผลิตผลิตภัณฑ์ไทเทเนียมชั้นนํามานานกว่า 16 ปี เราส่งออกไทเทเนียมฟลังจ์ไปหลายประเทศ เช่น อิตาลี รัสเซีย ตุรกี และชิลี เป็นต้นคุณภาพของผลิตภัณฑ์ของเราเป็นที่ยอมรับทั่วไปดังนั้นคุณควรไว้วางใจในบริษัทของเรา
2ข้อมูลผลิตภัณฑ์ของ ทิตาเนียม weld Neck Flange
วัสดุGr1, Gr2, Gr5, Gr7, Gr12
มาตรฐาน:ANSI B165, ASME B165, EN1092-1JIS B2220, DIN2627-2628
ขนาด:1/2" ~ 30" NB, NPS 1/2 - NPS 24 (DN 10 - 2000)
เทคนิค: ไม่มีรอยต่อ / แปรงผงและ CNC เครื่องจักร
ข้อดี:
ข้อมูลผลิตภัณฑ์ของปลายสตับทิตาเนียมเกรด 2
เกรด:GR1 GR2 GR5 GR7 GR9 GR12
มาตรฐาน:ASME B169
ประเภทรูปแบบสั้น รูปแบบยาว
เทชิก:ไม่มีสาย/ผสาน
ขนาด:NPS1/2′′-48′′ (DN15-1200)
ความหนาของผนัง:Sch10s\Sch80s หรือใหญ่กว่าถึง Sch160s
พื้นที่:การบด, การเคลือบ, การบดทราย
ข้อดีของปลายสตับทิตานีเกรด 2
ความหนาแน่นต่ํา
ความแข็งแรงสูง
ความทนทานต่อการกัดกร่อนที่ดี
ความสามารถในการนําความร้อนที่ดี
การผลิตแม่นยํา
น้ําหนักเบา
อัตราความแข็งแรงที่ดีต่อน้ําหนัก
ทนต่ออุณหภูมิสูง
ทนต่ออุณหภูมิต่ํา
อายุการใช้งานยาว

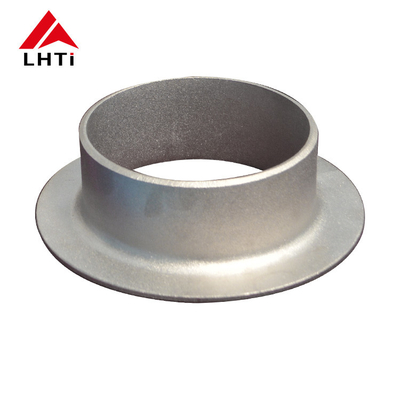

ภาพรายละเอียดของ Gr2 ทิตาเนียม Stub Ends
การใช้งานปลายสตับของไทเทเนียม Gr2
ท่อท่อความดันสูงในอุตสาหกรรมน้ํามันและก๊าซ
อุปกรณ์แปรรูปผงและกระดาษ
วิศวกรรมเรือและการสร้างเรือ
บริการน้ําและน้ําทะเล
กระบวนการทางเคมีที่มีสื่อออกซิเดนและกรดออกซิเดน
ลักษณะการก่อสร้าง มาตรฐานและประโยชน์ของปลายกระดูกไทเทเนียม GR2
ปลายไฟท์ไททานีมเกรด 2 คือไฟท์ที่ผสมผสานด้วยกระดุม ผลิตจากไททานีมเกรด 2 (UNS R50400) ที่บริสุทธิ์ทางการค้าตามที่แสดงในรูป 1. ปกติจะใช้กับฟลานจ์หรือซากเกตที่ล็อปเพื่อสร้างการประกอบแบบ bolted. กว้างภายนอกและความหนาของผนังของส่วนท่อตรงควรเท่ากับท่อความหนาของรอบ P ไม่ต่ํากว่าความหนาของผนังท่อชื่อ tกว้างของรอบ G ตรงกับพื้นที่การแปรรูปแบบมาตรฐานของ RF flange. fillets ควรจัดให้ระหว่างส่วนท่อที่ซ้อนและตรงเพื่อหลีกเลี่ยงความเข้มข้นแพร่รัศมีของฟิลเล็ต R ตรงกับแพร่รัศมีที่กําหนดไว้สําหรับแพร่รัศมีขอบหรือกระปุก
รายละเอียดสําหรับประเภท 300 ทิตาเนียม stub Ends
ขนาดปลายสตับ | ||||||||||
โนม ปายป์ ขนาด |
แฟลนเจดียา | แฟลนจ์ หนา | ฮับดีอา ณ ฐาน | ยกหน้า Dia. | ฮับดีอา ที่เวลด์พอยท์ | ไม่ ไม่ ของ หลุม |
ไดอา ของ โบลท์ |
ดา. วงกลมบอลท์ |
โรด ไดอา |
ความยาว ผ่านฮับ |
1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3 1/4 | 5/8 | 0.82 | 2-1/4 |
1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |

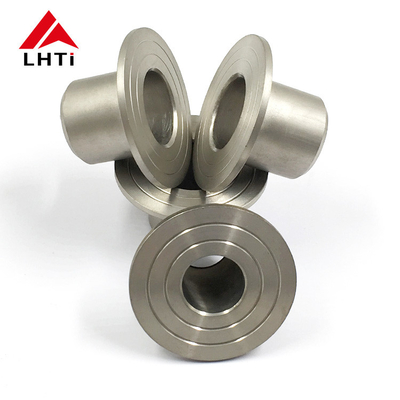

4. ภาพรายละเอียดของทิตาเนียม Stub สิ้น
(2) การทดสอบทิตาเนียม Stub สิ้น
5ผลิตภัณฑ์ที่เกี่ยวข้องของทิตาเนียม weld Neck Flange
6. ทุกการทดสอบของไทเทเนียม Weld Neck Flange
การทดสอบภาพ (VT)
การทดสอบ Ultrasonic (UT)
การตรวจฉายแสง (RT)
การทดสอบอนุภาคแม่เหล็ก
การทดสอบสารเจาะ/สารเจาะสี (PT)
การทดสอบกระแสไฟฟ้า (ET)
การปล่อยเสียง (Acoustic Emission)
7. ความต้องการความยืดของทิตาเนียม Stub สิ้น
เกรด | ความแข็งแรงในการดึง ((นาที) | ความแข็งแรงของผลผลิต ((นาที) | ความยาว ((%) | ||
ksi | เอ็ม ปา | ksi | เอ็ม ปา | ||
1 | 35 | 240 | 20 | 138 | 24 |
2 | 50 | 345 | 40 | 275 | 20 |
5 | 130 | 895 | 120 | 828 | 10 |
7 | 50 | 345 | 40 | 275 | 20 |
12 | 70 | 438 | 50 | 345 | 18 |
