รายละเอียดสินค้า
สถานที่กำเนิด: เป่าจี้จีน
ชื่อแบรนด์: LHTi
ได้รับการรับรอง: ISO9001:2015
หมายเลขรุ่น: SO หน้าแปลน
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5
ราคา: USD$25/pcs--USD$80/pcs
รายละเอียดการบรรจุ: ห่อด้วยโฟมบรรจุในกล่องไม้อัดเพื่อการส่งออก
เวลาการส่งมอบ: 10 วันทำงาน
สามารถในการผลิต: 5000 ชิ้นต่อเดือน
วัสดุ: |
F2 F7 F12 |
มาตรฐาน: |
ANSI 16.5 |
พื้นผิวซีล: |
RF, FF, TG, RJ เป็นต้น |
พิมพ์: |
SO หน้าแปลน |
แอปพลิเคชัน: |
อุปกรณ์ท่อ |
การทดสอบ: |
UT% PT% |
พื้นผิว: |
ขัดเงา |
ชื่อผลิตภัณฑ์: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO ลื่นบนหน้าแปลนไทเทเนียม RF Ø2 "300 # |
วัสดุ: |
F2 F7 F12 |
มาตรฐาน: |
ANSI 16.5 |
พื้นผิวซีล: |
RF, FF, TG, RJ เป็นต้น |
พิมพ์: |
SO หน้าแปลน |
แอปพลิเคชัน: |
อุปกรณ์ท่อ |
การทดสอบ: |
UT% PT% |
พื้นผิว: |
ขัดเงา |
ชื่อผลิตภัณฑ์: |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO ลื่นบนหน้าแปลนไทเทเนียม RF Ø2 "300 # |
Gr1 Gr2 Gr3 Gr4 Gr5 Gr7 Gr12 SO ลื่นบนหน้าแปลนไทเทเนียม RF Ø2 "300 #
Titanium Slip On Flange ใช้กันอย่างแพร่หลายในอุตสาหกรรมปิโตรเคมี น้ำมันและก๊าซ การผลิตกระแสไฟฟ้า การขนส่งของเหลวจำนวนมาก เคมี ยา เยื่อกระดาษและกระดาษ สิ่งทอ และอุตสาหกรรมอื่น ๆหน้าแปลนไทเทเนียมทั้งหมดของเราผลิตขึ้นตามมาตรฐานสากลหน้าแปลนไทเทเนียมถูกบรรจุเพื่อให้แน่ใจว่าจะไม่เสียหายระหว่างการขนส่งสำหรับการส่งออกบรรจุภัณฑ์ส่งออกมาตรฐานจะทำในกล่องไม้อัดหน้าแปลนไททาเนียมทั้งหมดถูกทำเครื่องหมายด้วย Grade, Lot No, Size, Degree และเครื่องหมายการค้าของเรานอกจากนี้เรายังยอมรับการทำเครื่องหมายที่กำหนดเองบน Titanium Flanges
ANSI B16.5 สลิปไทเทเนียมบนหน้าแปลน
ชื่อสินค้า: Titanium SO Flange
มาตรฐาน: ANSI / ASME B16.5
วัสดุ: Gr1 Gr2 Gr5 Gr7 Gr12
ใบสมัคร: อุตสาหกรรมเคมี
พื้นผิวปิดผนึก: RF, FF, TG, RJ เป็นต้น
ขนาด: 1/2'' ~ 80'' (DN10 ~ 3600)
แรงดัน: 150#-2500#
พื้นผิว: ขัดเงา
เทคนิค: หลอมและกลึง CNC
การตรวจสอบ: UT% PT%
ใบรับรอง: ISO9001, TUV ฯลฯ
ขั้นต่ำ:1PC
ANSI B16.5 สลิปไทเทเนียมบนหน้าแปลนคลาส 150 | |||||||||
น.ขนาดท่อ | หน้าแปลน Dia. | หน้าแปลนหนา | ฮับ Dia.ที่ฐาน | ยกหน้า Dia. | จำนวนหลุม | เส้นผ่านศูนย์กลางของ Bolts | เส้นผ่านศูนย์กลางของ Bolt Circle | เบื่อ Dia. | ความยาวผ่านฮับ |
1/2 | 3-1 / 2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
3/4 | 3-7 / 8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1 / 2 | 4 | 1/2 | 3-1 / 2 | 1.70 | 13/16 |
1-1/2 | 5 | 11/16 | 2-9/16 | 2-7 / 8 | 4 | 1/2 | 3-7 / 8 | 1.95 | 7/8 |
2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
2-1 / 2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1 / 2 | 2.94 | 1-1/8 |
3 | 7-1 / 2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
3-1 / 2 | 8-1 / 2 | 15/16 | 4-13/16 | 5-1 / 2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
4 | 9 | 15/16 | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1 / 2 | 4.57 | 1-5/16 |
5 | 10 | 15/16 | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1 / 2 | 5.66 | 1-7/16 |
6 | 11 | 1 | 7-9/16 | 8-1 / 2 | 8 | 3/4 | 9-1 / 2 | 6.72 | 1-9/16 |
8 | 13-1 / 2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
16 | 23-1 / 2 | 1-7/16 | 18 | 18-1 / 2 | 16 | 1 | 21-1/4 | 16.16 | 2-1 / 2 |
18 | 25 | 1-9/16 | 19-7 / 8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
20 | 27-1 / 2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7 / 8 |
24 | 32 | 1-7 / 8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1 / 2 | 24.25 | 3-1/4 |
ANSI B 16.5 สลิปไทเทเนียมบนหน้าแปลนคลาส 300 | |||||||||
น.ขนาดท่อ | หน้าแปลน Dia. | หน้าแปลนหนา | ฮับ Dia.ที่ฐาน | ยกหน้า Dia. | จำนวนหลุม | เส้นผ่านศูนย์กลางของ Bolts | เส้นผ่านศูนย์กลางของ Bolt Circle | เบื่อ Dia. | ความยาวผ่านฮับ |
1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
3/4 | 4-5/8 | 5/8 | 1-7 / 8 | 1-11/16 | 4 | 5/8 | 3-1/4 | 1.09 | 1 |
1 | 4-7 / 8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1 / 2 | 1.36 | 1-1/16 |
1-1/4 | 5-1/4 | 3/4 | 2-1 / 2 | 2-1 / 2 | 4 | 5/8 | 3-7 / 8 | 1.70 | 1-1/16 |
1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7 / 8 | 4 | 3/4 | 4-1 / 2 | 1.95 | 1-3/16 |
2 | 6-1 / 2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
2-1 / 2 | 7-1 / 2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7 / 8 | 2.94 | 1-1/2 |
3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |

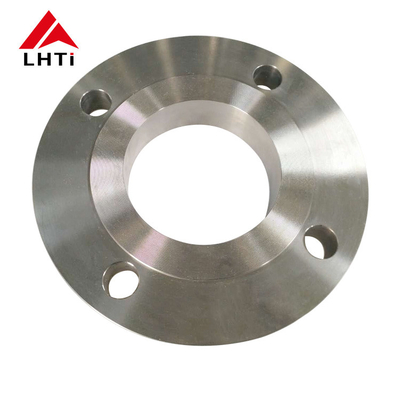

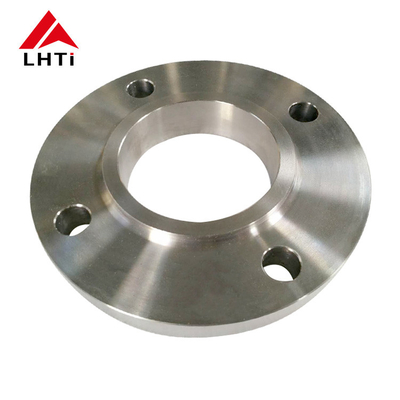

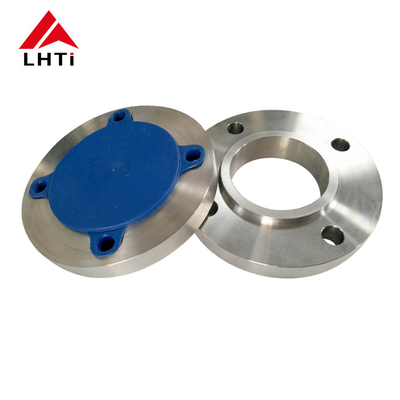

รูปภาพโดยละเอียดของ ANSI B16.5 Titanium Slip On Flange

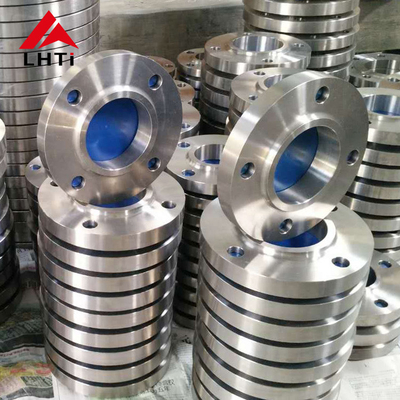

แพ็คเกจของ Titanium Flange
