| ชื่อแบรนด์: | LIHUA |
| เลขรุ่น: | LH-BL |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | US dollar $30/pc--US dollar $180/pc |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5000 ชิ้นต่อเดือน |
UNS R50400 Gr.2 DIN 3.7035 หน้าแปลนตาบอดไทเทเนียมปลอมแปลง BL F2 150# 300# 600#
หน้าแปลน BL เรียกอีกอย่างว่าหน้าแปลนตาบอดเป็นรูปแบบการเชื่อมต่อของหน้าแปลนมันเป็นหน้าแปลนที่ไม่มีรูตรงกลางหน้าที่ประการหนึ่งคือการปิดกั้นปลายท่อ และอีกประการหนึ่งคืออำนวยความสะดวกในการกำจัดเศษขยะในท่อระหว่างการบำรุงรักษาเท่าที่เกี่ยวข้องกับเอฟเฟกต์การปิดกั้นจะมีผลเช่นเดียวกับฝาปิดและปลั๊กแต่ไม่มีวิธีถอดแยกชิ้นส่วนปลั๊กในขณะที่ยึดหน้าแปลนด้วยสลักเกลียวซึ่งสะดวกในการถอดแยกชิ้นส่วน
ชื่อสินค้า: Titanium Blind Flange
มาตรฐาน: ANSI / ASME B16.5
วัสดุ: Gr1 Gr2 Gr5 Gr7 Gr12
ใบสมัคร: อุตสาหกรรมเคมี
ราคาต่อหน่วย: $25usd/pc-$85usd/pc
พื้นผิวการปิดผนึก: RF, FF, TG, RJ เป็นต้น
ขนาด: NPS 1/2 - NPS 24 (DN 10 - 2000)
ความดัน: 150#-2500#
พื้นผิว: ขัดเงา >
เทคนิค: ฟอร์จและ CNC กลึง
การตรวจสอบ: UT% PT%<br/>
ใบรับรอง: ISO9001, TUV เป็นต้น
การทดสอบคุณภาพทั้งหมดของ Titanium BL Flange:
การทดสอบด้วยสายตา (VT)
การทดสอบด้วยคลื่นเสียง (UT)
การทดสอบภาพรังสี (RT)
การทดสอบอนุภาคแม่เหล็ก (MT)
การทดสอบสารแทรกซึม/สารแทรกซึมสีย้อม (PT)
การทดสอบกระแสวน (ET)
การปล่อยเสียง (AE)

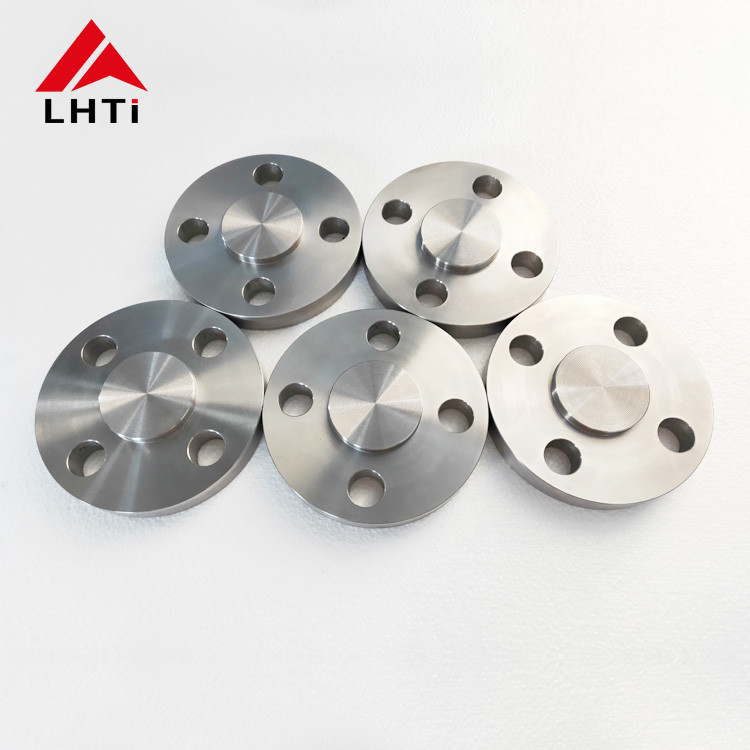

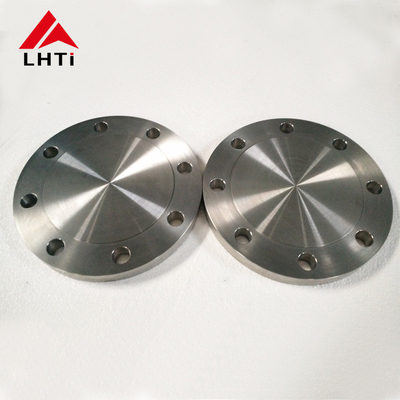

ภาพรายละเอียดของ Titanium BL Flange:
| หน้าแปลนไทเทเนี่ยมคลาส 150 | ||||||
| นมขนาดท่อ | เส้นผ่านศูนย์กลางหน้าแปลน | หน้าแปลนหนา | ยกหน้า Dia. | จำนวนหลุม | เดียของโบลต์ | เดียของวงกลอน |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/59 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | 15/16 | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | 15/16 | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | 15/16 | 6-3/59 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | 15/16 | 7-5/59 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/59 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/59 | 18-1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/59 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/59 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 |
| ไทเทเนียมบลายด์คลาส 300 | ||||||
| นมขนาดท่อ | เส้นผ่านศูนย์กลางหน้าแปลน | หน้าแปลนหนา | ยกหน้า Dia. | จำนวนหลุม | เดียของโบลท์ | เดียของวงกลอน |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/59 | 4 | 5/8 | 3-1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
