รายละเอียดสินค้า
สถานที่กำเนิด: เป่าจี้จีน
ชื่อแบรนด์: LHTi
ได้รับการรับรอง: ISO9001:2015
หมายเลขรุ่น: SO หน้าแปลน
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5
ราคา: USD$25/pcs--USD$80/pcs
รายละเอียดการบรรจุ: ห่อด้วยโฟมบรรจุในกล่องไม้อัดเพื่อการส่งออก
เวลาการส่งมอบ: 10 วันทำงาน
สามารถในการผลิต: 5000 ชิ้นต่อเดือน
วัสดุ: |
F2 F7 F12 |
มาตรฐาน: |
ANSI 16.5 |
พื้นผิวการปิดผนึก: |
RF, FF, TG, RJ เป็นต้น |
พิมพ์: |
ดังนั้นหน้าแปลน |
แอปพลิเคชัน: |
อุปกรณ์ท่อ |
การทดสอบ: |
UT% PT% |
พื้นผิว: |
ขัด |
ชื่อผลิตภัณฑ์: |
ASTM B381 Gr F5 และ ASME SB ไทเทเนียมเกรด 2 F2 สลิปบนหน้าแปลนสำหรับอุปกรณ์ท่อ |
วัสดุ: |
F2 F7 F12 |
มาตรฐาน: |
ANSI 16.5 |
พื้นผิวการปิดผนึก: |
RF, FF, TG, RJ เป็นต้น |
พิมพ์: |
ดังนั้นหน้าแปลน |
แอปพลิเคชัน: |
อุปกรณ์ท่อ |
การทดสอบ: |
UT% PT% |
พื้นผิว: |
ขัด |
ชื่อผลิตภัณฑ์: |
ASTM B381 Gr F5 และ ASME SB ไทเทเนียมเกรด 2 F2 สลิปบนหน้าแปลนสำหรับอุปกรณ์ท่อ |

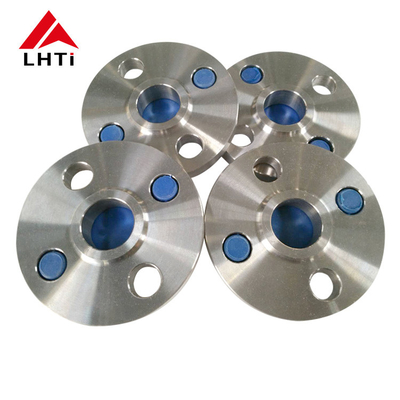

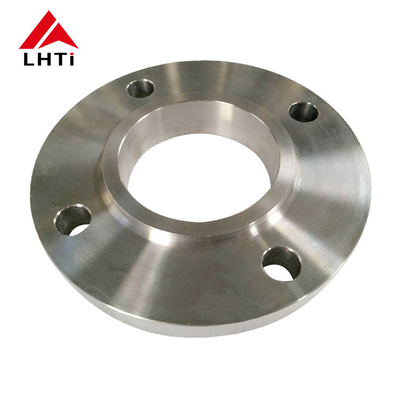

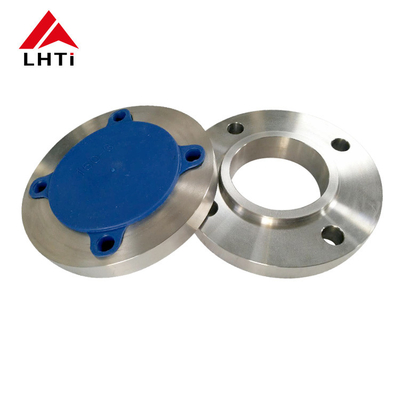

ASTM B381 Gr F5 และ ASME SB ไทเทเนียมเกรด 2 F2 สลิปบนหน้าแปลนสำหรับอุปกรณ์ท่อ
ข้อมูลผลิตภัณฑ์
| ผลิตภัณฑ์ | ใบไทเทเนียมบนหน้าแปลน |
| แอปพลิเคชัน | ภาชนะรับแรงดันบอยเลอร์ สารเคมี ปิโตรเลียม การต่อเรือ ยา โลหะวิทยา เครื่องจักร |
| มาตรฐาน | ANSI B16.5, ASME B16.5, EN1092-1, JIS B2220, DIN2627-2628 |
| วัสดุ | Gr1, Gr2, Gr5, Gr7, Gr9, Gr12 |
| ขนาด | 1/2''~80''(DN10~3600) |
| ความกดดัน | ANSI: คลาส 150-2500 DIN:PN6-PN250 |
| พื้นผิวการปิดผนึก | RF, FF, TG, RJ เป็นต้น |
| เทคนิค | Froged และ CNC กลึง |
ข้อมูลจำเพาะ
| สลิปออนไทเทเนียม Class 150 | |||||||||
| นม ท่อ ขนาด | หน้าแปลน เดีย | หน้าแปลน หนา | ดุมเดีย.ที่เบส | ที่ยกขึ้น ใบหน้า Dia | เลขที่ ของ หลุม | เดีย ของ สลักเกลียว | เดียของวงกลอน | เจาะ เดีย | ความยาว ผ่านฮับ |
| 1/2 | 3-1/2 | 7/16 | 1-3/59 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/59 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/59 | 2 | 4 | 1/2 | 3-1/8 | 1.36 น | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/59 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/59 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/59 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/59 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | 15/16 | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/59 |
| 3-1/2 | 8-1/2 | 15/16 | 4-13/59 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | 15/16 | 5-5/59 | 6-3/59 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/59 |
| 5 | 10 | 15/16 | 6-7/59 | 7-5/59 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/59 |
| 6 | 11 | 1 | 7-9/59 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/59 |
| 8 | 13-1/2 | 1-1/8 | 9-11/59 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/59 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 น | 1-15/59 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 น | 2-3/59 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 น | 2-1/4 |
| 16 | 23-1/2 | 1-7/59 | 18 | 18-1/2 | 16 | 1 | 21-1/4 | 16.16 น | 2-1/2 |
| 18 | 25 | 1-9/59 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 น | 2-11/59 |
| 20 | 27-1/2 | 1-11/59 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 น | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29-1/2 | 24.25 น | 3-1/4 |
ข้อดี
แม่พิมพ์สำหรับหน้าแปลนของเรามีความสมบูรณ์มาก เราจึงสามารถผลิตหน้าแปลนได้ในทุกมาตรฐาน รวมถึง EN1092-1, ASME B16.5, DIN และ BS เป็นต้น
อายุการใช้งานยาวนาน
ทนต่อการกัดกร่อน
ความแข็งแรงและความต้านทานแรงดึงสูง
อัตราส่วนความแข็งแรงต่อน้ำหนักที่ดีเยี่ยม
ทนต่ออุณหภูมิสูง
ทนต่ออุณหภูมิต่ำ
การนำความร้อนที่ดี
ความอ่อนตัวและการเชื่อมที่ยอดเยี่ยม
ภาพรายละเอียด
แอพพลิเคชั่น
กระบวนการผลิต
