| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | WN |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | $35-258 / pc |
| เงื่อนไขการจ่ายเงิน: | L/C, T/T, D/P, D/A, Western Union |
| ความสามารถในการจําหน่าย: | 100000 ชิ้นต่อเดือน |
เครื่อง CNC UNS R50400 UNS R56400 F2 ทิตาเนียม Flange Blind Blind
BL flange ยังรู้จักกันในชื่อ blind flange เป็นรูปแบบการเชื่อมต่อของ flange เป็น flange ที่ไม่มีรูตรงกลางและอีกอย่างคือการอํานวยความสะดวกในการกําจัดเศษขยะในท่อในระหว่างการบํารุงรักษาในส่วนของผลลัพธ์การกั้น มันมีผลที่เหมือนกันกับปลั๊กและปุ่ม แต่ไม่มีวิธีการที่จะแยกปลั๊กซึ่งสะดวกมากในการแยกแยก.
ชื่อสินค้า: ทิตาเนียม Blind Flange
มาตรฐาน: ANSI / ASME B165
วัสดุ: Gr1 Gr2 Gr5 Gr7 Gr12
การใช้งาน: อุตสาหกรรมเคมี
ราคาต่อหน่วย: $25usd/pc-$85usd/pc
พื้นผิวปิด: RF, FF, TG, RJ เป็นต้น
ขนาด: NPS 1/2 - NPS 24 ((DN 10 - 2000)
ความดัน: 150#-2500#
ผิว: สวย >
เทคนิค: สลักและ CNC Machined
การตรวจสอบ: UT% PT%
ใบรับรอง: ISO9001, TUV เป็นต้น
การทดสอบคุณภาพทั้งหมดของไทเทเนียม BL Flange:
การทดสอบภาพ (VT)
การทดสอบ Ultrasonic (UT)
การตรวจฉายแสง (RT)
การทดสอบอนุภาคแม่เหล็ก
การทดสอบสารเจาะ/สารเจาะสี (PT)
การทดสอบกระแสไฟฟ้า (ET)
การปล่อยเสียง (Acoustic Emission)

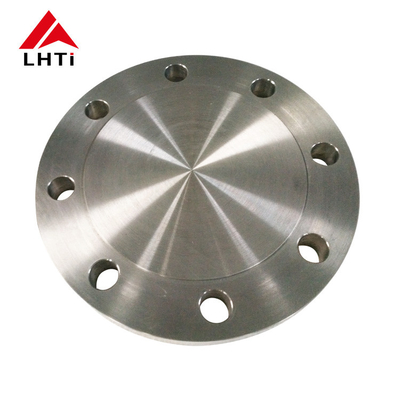

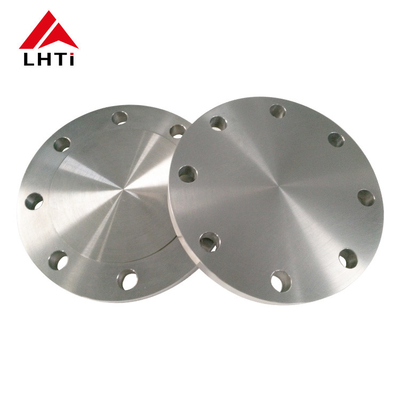

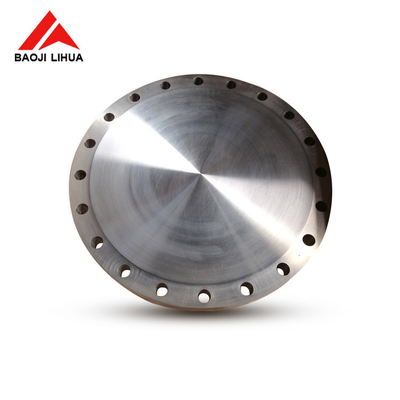

ภาพรายละเอียดของไทเทเนียม BL Flange:
| ทิตาเนียม Blind Flange ประเภท 150 | ||||||
| ชื่อ ขนาดท่อ | แฟลนเจดียา | ความหนาของ Flange | ยกหน้า Dia. | จํานวนหลุม | ไดออฟ บอลท์ | ไดออฟ บอลท์ เซอร์คล์ |
| 1/2 | 3-1/2 | 7/16 | 1-3/8 | 4 | 1/2 | 2-3/8 |
| 3/4 | 3-7/8 | 1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 |
| 1 | 4-1/4 | 9/16 | 2 | 4 | 1/2 | 3-1/8 |
| 1-1/4 | 4-5/8 | 5/8 | 2-1/2 | 4 | 1/2 | 3-1/2 |
| 1-1/2 | 5 | 11/16 | 2-7/8 | 4 | 1/2 | 3-7/8 |
| 2 | 6 | 3/4 | 3-5/8 | 4 | 5/8 | 4-3/4 |
| 2-1/2 | 7 | 7/8 | 4-1/8 | 4 | 5/8 | 5-1/2 |
| 3 | 7-1/2 | ธนาคาร | 5 | 4 | 5/8 | 6 |
| 3-1/2 | 8-1/2 | ธนาคาร | 5-1/2 | 8 | 5/8 | 7 |
| 4 | 9 | ธนาคาร | 6-3/16 | 8 | 5/8 | 7-1/2 |
| 5 | 10 | ธนาคาร | 7-5/16 | 8 | 3/4 | 8-1/2 |
| 6 | 11 | 1 | 8-1/2 | 8 | 3/4 | 9-1/2 |
| 8 | 13-1/2 | 1-1/8 | 10-5/8 | 8 | 3/4 | 11-3/4 |
| 10 | 16 | 1-3/16 | 12-3/4 | 12 | 7/8 | 14-1/4 |
| 12 | 19 | 1-1/4 | 15 | 12 | 7/8 | 17 |
| 14 | 21 | 1-3/8 | 16-1/4 | 12 | 1 | 18-3/4 |
| 16 | 23-1/2 | 1-7/16 | 18/1/2 | 16 | 1 | 21-1/4 |
| 18 | 25 | 1-9/16 | 21 | 16 | 1-1/8 | 22-3/4 |
| 20 | 27-1/2 | 1-11/16 | 23 | 20 | 1-1/8 | 25 |
| 24 | 32 | 1-7/8 | 27-1/4 | 20 | 1-1/4 | 29/1/2 |
| ทิตาเนียม Blind Flange ประเภท 300 | ||||||
| ชื่อ ขนาดท่อ | แฟลนเจดียา | ความหนาของ Flange | ยกหน้า Dia. | จํานวนหลุม | ไดออฟ บอลท์ | ไดออฟ บอลท์ เซอร์คล์ |
| 1/2 | 3-3/4 | 9/16 | 1-3/8 | 4 | 1/2 | 2-5/8 |
| 3/4 | 4-5/8 | 5/8 | 1-11/16 | 4 | 5/8 | 3 1/4 |
| 1 | 4-7/8 | 11/16 | 2 | 4 | 5/8 | 3-1/2 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 4 | 5/8 | 3-7/8 |
| 1-1/2 | 6-1/8 | 13/16 | 2-7/8 | 4 | 3/4 | 4-1/2 |
| 2 | 6-1/2 | 7/8 | 3-5/8 | 8 | 5/8 | 5 |
| 2-1/2 | 7-1/2 | 1 | 4-1/8 | 8 | 3/4 | 5-7/8 |
| 3 | 8-1/4 | 1-1/8 | 5 | 8 | 3/4 | 6-5/8 |
