| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | LH-WN |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | US dollar $25/pc--US dollar $85/pc |
| เงื่อนไขการจ่ายเงิน: | L/C, D/P, T/T, เวสเทิร์นยูเนี่ยน, เพย์พาล |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

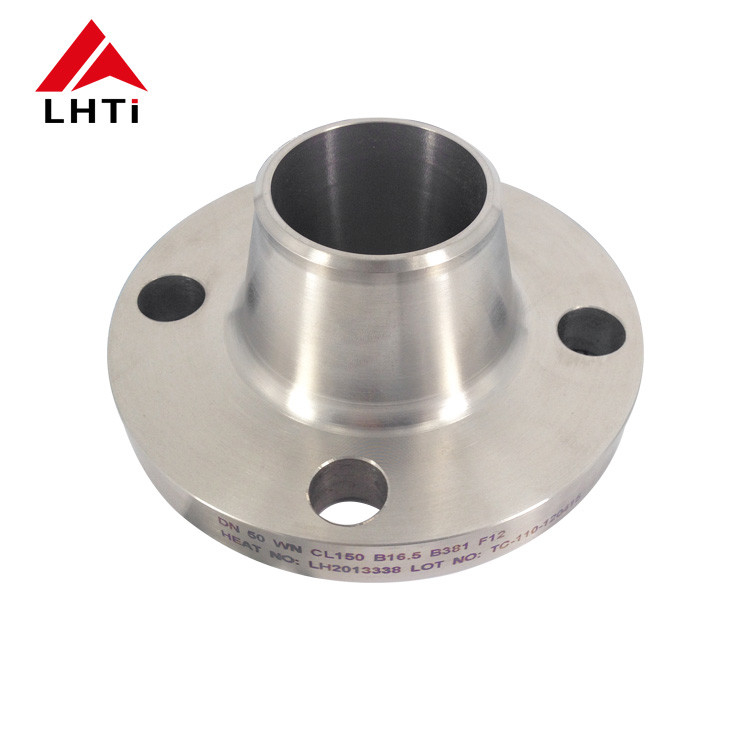

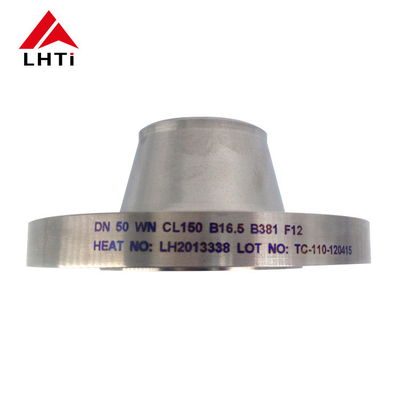

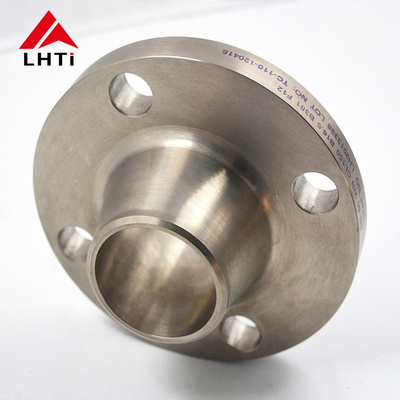

ผู้ผลิตคอผสมผสานหน้าสูง WN RF
1ข้อมูลผลิตภัณฑ์ของ ทิตาเนียม weld Neck Flange
| สินค้า | ทิตาเนียม weld คอ flange |
| ชื่อรายการ | ผู้ผลิตคอผสมผสานหน้าสูง WN RF |
| การใช้งาน | อุตสาหกรรมเคมี |
| มาตรฐาน | ANSI B165, ASME B165, EN1092-1JIS B2220, DIN2627-2628 |
| วัสดุ | Gr1, Gr2, Gr5, Gr7, Gr12 |
| ขนาด | 1/2"~ 30"NB, NPS 1/2 - NPS 24 (DN 10 - 2000) |
| ความดัน | PN0.25 ~ 32Mpa/ (DIN) PN6,PN10,PN16,PN25 แต่ PN250 / 150LB, 250LB,300LB, 400LB,500LB, 600LB,900LB, 1500LB,2500LB |
| พื้นที่ปิด | RF, FF, TG, RJ เป็นต้น |
| เทคนิค | ผงและ CNC เครื่องจักร |
เกรด 1 หน่วย R50250 ทิตานีมไร้สกัด
เกรด 2?? UNS R50400 ไทเทเนียมไม่สับสน
เกรด 7?? UNS R52400 ไทเทเนียมไม่สับสน บวกพัลลาเดียม 0.12 - 0.25%
ประเภท 12 หน่วย UNS R53400 สายเหล็กไทเทเนียม (0.3% โมลิบเดน 0.8% นิเคิล
2รายละเอียดของทิตาเนียม Weld Neck Flange
รายละเอียดสําหรับหมวด 150 ทิตานีม weld Neck Flange
| ประเภท 150 ทิตาเนียม weld Neck Flange | ||||||||||
| โนม ปายป์ ขนาด |
แฟลนเจดียา | ความหนาของ Flange | ฮับดีอา ณ ฐาน | ยกหน้า Dia. | ฮับดีอา ที่เวลด์พอยท์ | ไม่ ไม่ ของ หลุม |
ไดอา ของ โบลท์ |
ดา. วงกลมบอลท์ |
โรด ไดอา |
ความยาว ผ่านฮับ |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | ธนาคาร | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | ธนาคาร | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | ธนาคาร | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | ธนาคาร | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18/1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29/1/2 | 23.25 | 6 |
รายละเอียดสําหรับหมวดหมู่ 300 ทิตานีม weld Neck Flange
| ประเภท 300 ทิตาเนียม weld Neck Flange | ||||||||||
| โนม ปายป์ ขนาด |
แฟลนเจดียา | แฟลนจ์ หนา | ฮับดีอา ณ ฐาน | ยกหน้า Dia. | ฮับดีอา ที่เวลด์พอยท์ | ไม่ ไม่ ของ หลุม |
ไดอา ของ โบลท์ |
ดา. วงกลมบอลท์ |
โรด ไดอา |
ความยาว ผ่านฮับ |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 0.84 | 4 | 2-5/8 | 1/2 | 0.62 | 2-1/16 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 1.05 | 4 | 3 1/4 | 5/8 | 0.82 | 2-1/4 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 1.32 | 4 | 3-1/2 | 5/8 | 1.05 | 2-7/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 1.66 | 4 | 3-7/8 | 5/8 | 1.38 | 2-9/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 1.90 | 4 | 4-1/2 | 3/4 | 1.61 | 2-11/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 2.38 | 8 | 5 | 5/8 | 2.07 | 2-3/4 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 2.88 | 8 | 5-7/8 | 3/4 | 2.47 | 3 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 3.50 | 8 | 6-5/8 | 3/4 | 3.07 | 3-1/8 |
3บริษัทของเรา

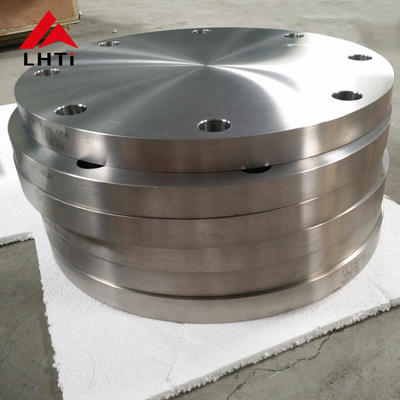

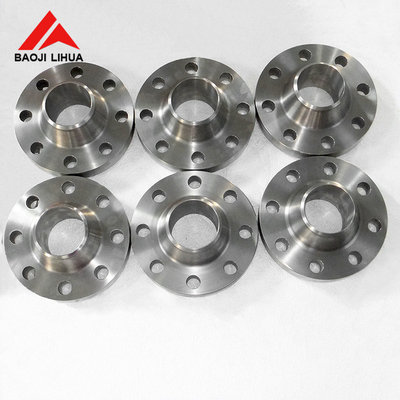

4. ภาพรายละเอียดของไทเทเนียม Weld Neck Flange
(1) วัตถุดิบ
(2) อุปกรณ์
(3) ความสัมพันธ์

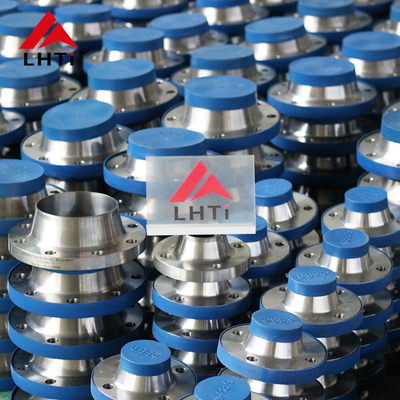

4. แพ็คเกจของไทเทเนียม Weld Neck Flange
แฟลนจ์คอทิตาเนียมที่เชื่อมถูกใช้ในอุตสาหกรรมต่างๆ รวมถึงปิโตรเคมี น้ํามันและก๊าซ การผลิตพลังงาน การขนส่งของเหลวจํานวนมาก สารเคมี ยา ผลิตผงและกระดาษผ้าและอื่น ๆ. ผงคอเหล็กไทตานีียมถูกบรรจุเพื่อให้แน่ใจว่าไม่มีความเสียหายระหว่างการจัดส่ง. ในกรณีการส่งออก, การบรรจุส่งออกมาตรฐานถูกทําในกล่องพไลวู้ด. การตราสามารถทําตามความต้องการของคุณ
5. ทุกการทดสอบของไทเทเนียม weld Neck Flange
การทดสอบภาพ (VT)
การทดสอบ Ultrasonic (UT)
การตรวจฉายแสง (RT)
การทดสอบอนุภาคแม่เหล็ก
การทดสอบสารเจาะ/สารเจาะสี (PT)
การทดสอบกระแสไฟฟ้า (ET)
การปล่อยเสียง (Acoustic Emission)
