| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | ANSI B16.5 แฟลนจ์คอผสม |
| ขั้นต่ำ: | 10 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

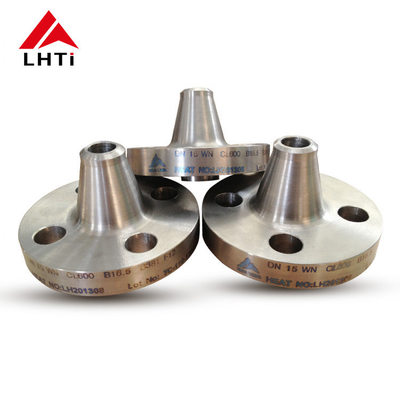

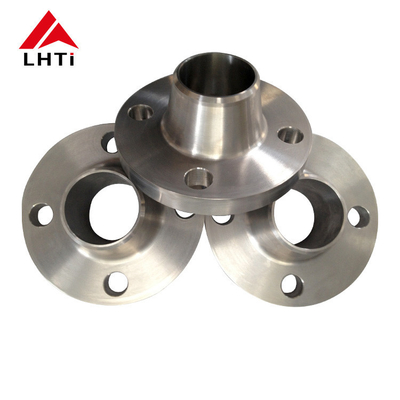

ทิตาเนียม Weld Neck Flange ANSI B16.5 ยกหน้า WNRF Flange Gr1 Gr2 Gr5 Gr7 Gr12 ชั้น 150 สําหรับอุตสาหกรรมน้ํามันและก๊าซ
1. การนําเสนอผลิตภัณฑ์ของไทเทเนียม weld Neck Flange
Aทิตาเนียม weld คอ flange, ซึ่งสอดคล้องกับมาตรฐาน ANSI B16.5, เป็นฟลานจ์ที่มีความเชี่ยวชาญสูงที่ใช้เป็นหลักสําหรับความแข็งแรง, ความทนทานต่อการกัดสนองและความทนทานที่โดดเด่นชนิดของ flange นี้ถูกออกแบบเพื่อ welded ไปยังปลายของระบบท่อ, การให้ความแข็งแกร่งและมั่นคงต่อเนื่องที่จําเป็นสําหรับการใช้งานความดันสูงเครื่องลวดคอทิตานี:
2รายละเอียดของ ANSI B16.5 ชั้น 150 ทิตาเนียม weld Neck Flange
| ANSI B16.5 ประเภท 150 ทิตาเนียม weld Neck Flange | ||||||||||
| โนม ปายป์ ขนาด |
แฟลนเจดียา | ความหนาของ Flange | ฮับดีอา ณ ฐาน | ยกหน้า Dia. | ฮับดีอา ที่เวลด์พอยท์ | ไม่ ไม่ ของ หลุม |
ไดอา ของ โบลท์ |
ดา. วงกลมบอลท์ |
โรด ไดอา |
ความยาว ผ่านฮับ |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 0.84 | 4 | 1/2 | 2-3/8 | 0.62 | 1-7/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 1.05 | 4 | 1/2 | 2-3/4 | 0.82 | 2-1/16 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 1.32 | 4 | 1/2 | 3-1/8 | 1.05 | 2-3/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 1.66 | 4 | 1/2 | 3-1/2 | 1.38 | 2-1/4 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 1.90 | 4 | 1/2 | 3-7/8 | 1.61 | 2-7/16 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 2.38 | 4 | 5/8 | 4-3/4 | 2.07 | 2-1/2 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 2.88 | 4 | 5/8 | 5-1/2 | 2.47 | 2-3/4 |
| 3 | 7-1/2 | ธนาคาร | 4-1/4 | 5 | 3.50 | 4 | 5/8 | 6 | 3.07 | 2-3/4 |
| 3-1/2 | 8-1/2 | ธนาคาร | 4-13/16 | 5-1/2 | 4.00 | 8 | 5/8 | 7 | 3.55 | 2-13/16 |
| 4 | 9 | ธนาคาร | 5-5/16 | 6-3/16 | 4.50 | 8 | 5/8 | 7-1/2 | 4.03 | 3 |
| 5 | 10 | ธนาคาร | 6-7/16 | 7-5/16 | 5.56 | 8 | 3/4 | 8-1/2 | 5.05 | 3-1/2 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 6.63 | 8 | 3/4 | 9-1/2 | 6.07 | 3-1/2 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8.63 | 8 | 3/4 | 11-3/4 | 7.98 | 4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 10.75 | 12 | 7/8 | 14-1/4 | 10.02 | 4 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12.75 | 12 | 7/8 | 17 | 12.00 | 4-1/2 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 14.00 | 12 | 1 | 18-3/4 | 13.25 | 5 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18/1/2 | 16.00 | 16 | 1 | 21-1/4 | 15.25 | 5 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 18.00 | 16 | 1-1/8 | 22-3/4 | 17.25 | 5-1/2 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20.00 | 20 | 1-1/8 | 25 | 19.25 | 5-11/16 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 24.00 | 20 | 1-1/4 | 29/1/2 | 23.25 | 6 |
3. เกรดของไทเทเนียม weld Neck Flanges
เครื่องลวดคอทิตาเนียมใช้กันทั่วไปในระบบท่อ เนื่องจากความแข็งแรง, น้ําหนักเบา, และความทนทานต่อการกัดกร่อนที่ดีแต่ละอันถูกปรับปรุงให้เหมาะกับการใช้งานและสภาพแวดล้อมเฉพาะเจาะจง.
ทิตาเนียมเกรด 1ทิตาเนียมเกรด 1 เป็นเกรดทิตาเนียมที่อ่อนที่สุดและสามารถปรับปรุงได้มากที่สุดจากเกรดทิตาเนียมที่บริสุทธิ์ในทางการค้ามันถูกใช้ในส่วนใหญ่ในแอพลิเคชั่นที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า ในสภาพแวดล้อม เช่นอุตสาหกรรมแปรรูปสารเคมี.
ทิตาเนียมเกรด 2นี่คือประเภทไทเทเนียมที่ใช้กันมากที่สุด มันมีความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นรวมถึงฟลานจ์สําหรับระบบท่อ.
ทิตาเนียมเกรด 5 (Ti 6Al-4V):นี่คือประเภทสกัด และเป็นประเภทสกัดที่ใช้กันมากที่สุดของสกัดไทเทเนียมทั้งหมด. มันเพิ่มความแข็งแรงของฟลแลนจ์ขึ้นอย่างสําคัญเมื่อเทียบกับประเภทไทเทเนียมบริสุทธิ์ทิตาเนียมประเภทที่ 5 ใช้ในการใช้งานความแข็งแกร่งสูง ที่ต้องการความทนทานต่อความร้อนและการกัดกร่อน.
ทิตาเนียมเกรด 7ด้วยความสามารถในการปั่นและการผลิตที่ดีเยี่ยม ประเภทนี้รวมถึงพัลลาเดียมเพื่อความทนทานต่อการกัดสนิมที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งต่อต้านกรดลดและการโจมตีในพื้นที่ในฮาโลไดร้อน
ไทเทเนียมเกรด 12หมึกนี้มีความทนความร้อนและความแข็งแรงที่เพิ่มเติมเมื่อเทียบกับหมึกที่บริการในทางพาณิชย์อื่น ๆ
เกรด 23 ไททานี (Ti 6Al-4V ELI):เกรดนี้คล้ายกับเกรด 5 แต่มี interstitials ต่ํามาก (ELI) ทําให้มันเป็นที่ชอบสําหรับความแข็งแกร่งการแตกที่สูงขึ้นและความยืดหยุ่นที่ดีขึ้นมันมักจะใช้ในอุปกรณ์การแพทย์ และยังเหมาะสําหรับ flanges ในสถานการณ์ที่สําคัญ, การใช้งานระดับสูง
4ทําไมเราถึงเลือกฟลังส์คอทิตาเนียมในอุตสาหกรรม
เครื่องลวดคอทิตาเนียมมีข้อดีหลายอย่างที่ทําให้มันถูกแสวงหามากในอุตสาหกรรมที่หลากหลาย ที่การทํางานและความทนทานเป็นสิ่งสําคัญ
5การใช้งานของ ANSI B16.5 ทิตาเนียม weld Neck Flange
เครื่องลวดคอทิตาเนียมใช้ในอุตสาหกรรมต่าง ๆ รวมถึงปิโตรเคมี น้ํามันและก๊าซ การผลิตพลังงาน การขนส่งของเหลวจํานวนมาก สารเคมี ยา ผลิตผงและกระดาษ โครงการเย็บและอื่น ๆ. แฟลนจ์คอทิตานีใส่บรรจุเพื่อให้แน่ใจว่าไม่มีความเสียหายระหว่างการขนส่ง ในกรณีการส่งออก การบรรจุส่งออกแบบมาตรฐานถูกทําในกล่องพลายเด้ง สามารถทําเครื่องหมายตามความต้องการของคุณ
6. แพคเกจของไทเทเนียม weld Neck Flange
