| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | ไทเทเนียมสลิปออนหน้าแปลน |
| ขั้นต่ำ: | 1-5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

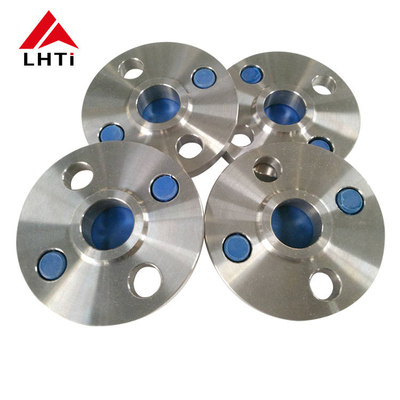

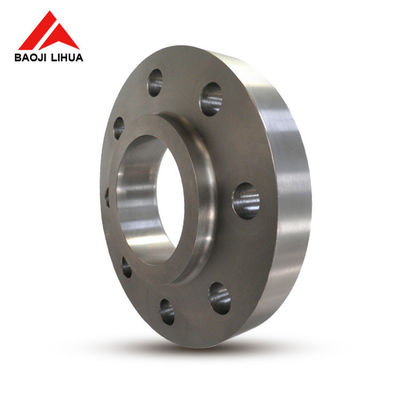

ASME B16.5 SO Flange Grade 2 Grade 12 Class 150 Titanium Slip On Flange Raised Face สําหรับอุตสาหกรรมน้ํามันและก๊าซ
1.ผลิตภัณฑ์นําเสนอของ ASME B16.5 ทิตาเนียมสลิปบน flange
เครื่องยืดหยุ่นจากไททานีมที่สอดคล้องกับมาตรฐาน ASME B16.5 และทําจากเหล็กไทเทเนียมเกรด 2 มีบทบาทสําคัญในอุตสาหกรรมน้ํามันและก๊าซฟลานจ์เหล่านี้ที่มีหน้าที่ยกขึ้นถูกออกแบบมาเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่วไหลในท่อและอุปกรณ์ที่ได้รับความดันสูงและสภาพแวดล้อม corrosiveรายงานนี้วิเคราะห์รายละเอียด, คุณสมบัติและการใช้งานของ ASME B16.5 เกรด 2 คลาส 150ย้ําความสําคัญในการเพิ่มประสิทธิภาพและความน่าเชื่อถือในการปฏิบัติงานในภาคน้ํามันและก๊าซ.
อุตสาหกรรมน้ํามันและก๊าซพึ่งพาส่วนประกอบที่แข็งแกร่งและทนทานมาก เพื่อรักษาความสมบูรณ์แบบของระบบและอุปกรณ์ท่อแฟลนจ์ลื่นจากไทเทเนียมถูกเลือกสําหรับความทนทานต่อการกัดกร่อนและคุณสมบัติทางกลที่โดดเด่น, ทําให้พวกเขาเหมาะสมสําหรับการใช้งานที่ต้องการในแพลตฟอร์มนอกทะเล, โรงแปรรูปและโรงงานแปรรูปเคมีและคุณสมบัติการทํางานของ ASME B16.5 เกรด 2 คลาส 150 ทิตาเนียม slip-on flanges with raised face, รายละเอียดบทบาทของพวกเขาในการแก้ปัญหาเกี่ยวกับการขนส่งของเหลว, อุณหภูมิสูง,และสื่อรุนแรงที่พบในการดําเนินงานน้ํามันและก๊าซ.
วัสดุและการก่อสร้าง
ฟังก์ชันและการใช้งาน:
ประโยชน์:
2. ASME B16.5 ทิตาเนียมสลิปบนเกรด flange
เครื่องปรับปรุงความร้อนใช้กันทั่วไปในระบบท่อ เนื่องจากความแข็งแรง, น้ําหนักเบา, และความทนทานต่อการกัดกร่อนที่ดีแต่ละอันถูกปรับปรุงให้เหมาะกับการใช้งานและสภาพแวดล้อมเฉพาะเจาะจง.
ทิตาเนียมเกรด 1ทิตาเนียมเกรด 1 เป็นเกรดทิตาเนียมที่อ่อนที่สุดและสามารถปรับปรุงได้มากที่สุดจากเกรดทิตาเนียมที่บริสุทธิ์ในทางการค้ามันถูกใช้ในส่วนใหญ่ในแอพลิเคชั่นที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า ในสภาพแวดล้อม เช่นอุตสาหกรรมแปรรูปสารเคมี.
ทิตาเนียมเกรด 2นี่คือประเภทไทเทเนียมที่ใช้กันมากที่สุด มันมีความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นรวมถึงฟลานจ์สําหรับระบบท่อ.
ทิตาเนียมเกรด 5 (Ti 6Al-4V):นี่คือประเภทสกัด และเป็นประเภทสกัดที่ใช้กันมากที่สุดของสกัดไทเทเนียมทั้งหมด. มันเพิ่มความแข็งแรงของฟลแลนจ์ขึ้นอย่างสําคัญเมื่อเทียบกับประเภทไทเทเนียมบริสุทธิ์ทิตาเนียมประเภทที่ 5 ใช้ในการใช้งานความแข็งแกร่งสูง ที่ต้องการความทนทานต่อความร้อนและการกัดกร่อน.
ทิตาเนียมเกรด 7ด้วยความสามารถในการปั่นและการผลิตที่ดีเยี่ยม ประเภทนี้รวมถึงพัลลาเดียมเพื่อความทนทานต่อการกัดสนิมที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งต่อต้านกรดลดและการโจมตีในพื้นที่ในฮาโลไดร้อน
ไทเทเนียมเกรด 12หมึกนี้มีความทนความร้อนและความแข็งแรงที่เพิ่มเติมเมื่อเทียบกับหมึกที่บริการในทางพาณิชย์อื่น ๆ
เกรด 23 ไททานี (Ti 6Al-4V ELI):เกรดนี้คล้ายกับเกรด 5 แต่มี interstitials ต่ํามาก (ELI) ทําให้มันเป็นที่ชอบสําหรับความแข็งแกร่งการแตกที่สูงขึ้นและความยืดหยุ่นที่ดีขึ้นมันมักจะใช้ในอุปกรณ์การแพทย์ และยังเหมาะสําหรับ flanges ในสถานการณ์ที่สําคัญ, การใช้งานระดับสูง
3.รายละเอียดสําหรับ ASME B16.5 ประเภท 150 Titanium Slip On Flange
| ASME B16.5 ประเภท 150 ทิตาเนียมสลิปบนฟลานจ์ | |||||||||
| นอม ท่อ ขนาด |
แฟลนจ์ ไดอา |
แฟลนจ์ หนา |
ฮับดีอา ณ ฐาน | สูงขึ้น ใบหน้าไดอา |
ไม่ ไม่ ของ หลุม |
ไดอา ของ โบลท์ |
ไดออฟ บอลท์ เซอร์คล์ | โรด ไดอา |
ความยาว ผ่านฮับ |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | ธนาคาร | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | ธนาคาร | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | ธนาคาร | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | ธนาคาร | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18/1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29/1/2 | 24.25 | 3 1/4 |
4ข้อดีของทิตาเนียมสลิปบนฟลลิ่งในอุตสาหกรรม
5การใช้งานของ ANSI B16.5 ทิตาเนียมสลิปบน flange
6แพ็คเกจของไทเทเนียมสลิปออนฟลานจ์
