| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | ไทเทเนียมสลิปออนหน้าแปลน |
| ขั้นต่ำ: | 1-5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

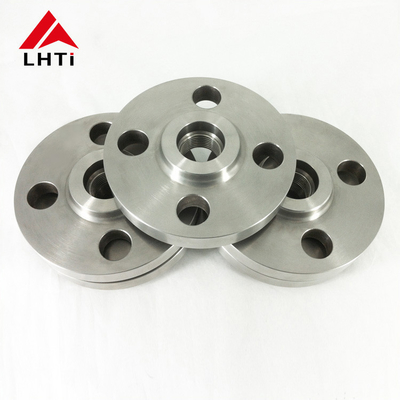

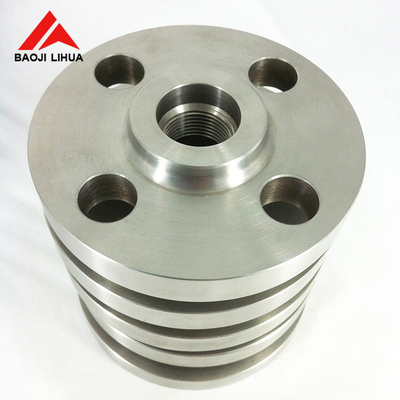

SO Flange Gr2 Gr12 ASME/ANSI B16.5 ทิตาเนียมสลิปบน Flange ประเภท 300 SORF หน้ายกสําหรับอุตสาหกรรมการบําบัดน้ํา
1.ผลิตภัณฑ์นําเสนอของ ASME B16.5 ทิตาเนียมสลิปบน flange
เครื่องยืดหยุ่นจากไททานีมที่สอดคล้องกับมาตรฐาน ASME B16.5 และทําจากเหล็กไทเทเนียมเกรด 2 มีบทบาทสําคัญในอุตสาหกรรมน้ํามันและก๊าซฟลานจ์เหล่านี้ที่มีหน้าที่ยกขึ้นถูกออกแบบมาเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่วไหลในท่อและอุปกรณ์ที่ได้รับความดันสูงและสภาพแวดล้อม corrosiveรายงานนี้วิเคราะห์รายละเอียด, คุณสมบัติและการใช้งานของ ASME B16.5 เกรด 2 คลาส 150ย้ําความสําคัญในการเพิ่มประสิทธิภาพและความน่าเชื่อถือในการปฏิบัติงานในภาคน้ํามันและก๊าซ.
อุตสาหกรรมน้ํามันและก๊าซพึ่งพาส่วนประกอบที่แข็งแกร่งและทนทานมาก เพื่อรักษาความสมบูรณ์แบบของระบบและอุปกรณ์ท่อแฟลนจ์ลื่นจากไทเทเนียมถูกเลือกสําหรับความทนทานต่อการกัดกร่อนและคุณสมบัติทางกลที่โดดเด่น, ทําให้พวกเขาเหมาะสมสําหรับการใช้งานที่ต้องการในแพลตฟอร์มนอกทะเล, โรงแปรรูปและโรงงานแปรรูปเคมีและคุณสมบัติการทํางานของ ASME B16.5 เกรด 2 คลาส 150 ทิตาเนียม slip-on flanges with raised face, รายละเอียดบทบาทของพวกเขาในการแก้ปัญหาเกี่ยวกับการขนส่งของเหลว, อุณหภูมิสูง,และสื่อรุนแรงที่พบในการดําเนินงานน้ํามันและก๊าซ.
วัสดุและการก่อสร้าง
ฟังก์ชันและการใช้งาน:
ประโยชน์:
2. ASME B16.5 ทิตาเนียมสลิปบนฟลานจ์เกรด 2 และเกรด 12
ประกอบ:
ทิตาเนียมเกรด 2:ทิตาเนียมเกรด 2 เป็นเหล็กผสมทิตาเนียมที่บริสุทธิ์ทางการค้า (CP ทิตาเนียม) ซึ่งประกอบด้วยทิตาเนียมประมาณ 99.2% โดยมีรอยของออกซิเจน ไนโตรเจน คาร์บอน และไฮโดรเจนมันคือประเภทไทเทเนียมที่ใช้กันอย่างแพร่หลายที่สุด เนื่องจากความทนทานต่อการกัดสนองที่ดี, ความสามารถในการปรับปรุงและการปั่น
ทิตาเนียมเกรด 12:ทิตาเนียมเกรด 12 เป็นเกรดเหล็กสกัด ซึ่งประกอบด้วยทิตาเนียม 0.3% โมลิบเดน และ 0.8% นิเคิลสายสลัดนี้เพิ่มความแข็งแรงและความแข็งแรงของมันเมื่อเทียบกับเกรด 2 ในขณะที่ยังคงความสามารถในการปั่นที่ดีและความทนทานต่อการกัดกร่อน.
ความแข็งแรงและคุณสมบัติกล
ทิตาเนียมเกรด 2:ทิตาเนียมเกรด 2 มีความแข็งแรงที่ค่อนข้างต่ํากว่าเกรดเหล็กสกัด เช่นเกรด 12 มันมีความแข็งแรงปานกลางรวมกับความยืดหยุ่นและความสามารถในการปรับปรุงที่ดีเยี่ยมทําให้มันเหมาะสําหรับการใช้งานที่ต้องการการผลิตที่ง่ายและความทนทานต่อการกัดกร่อน.
ทิตาเนียมเกรด 12:ทิตาเนียมเกรด 12 มีความแข็งแรงสูงกว่าเกรด 2 เนื่องจากมีธาตุสกัด โมลิบเดน และนิเคิลมันให้คุณสมบัติทางกลที่ดีขึ้นและความทนทานที่ดีกว่าต่อการกัดกร่อนแยกและความตึงเครียดการกัดกร่อนแตกในสภาพแวดล้อมรุนแรง.
ความต้านทานต่อการกัดกรอง:
ทิตาเนียมเกรด 2:ทิตาเนียมเกรด 2 ให้ความทนทานต่อการกัดกรองที่ดีเยี่ยมในสภาพแวดล้อมที่เกิดจากการออกซิเดนและการลดลงเล็กน้อย, รวมถึงน้ําทะเลและคลอรีดมันเหมาะสําหรับการใช้งานอุตสาหกรรมที่หลากหลายที่ความทนทานต่อการกัดกร่อนเป็นสิ่งสําคัญ.
ทิตาเนียมเกรด 12:ทิตาเนียมเกรด 12 มีความต้านทานต่อการกัดสั่นที่ดีคล้ายกับเกรด 2 แต่มีความต้านทานที่เพิ่มขึ้นในสภาพแวดล้อมทางเคมีที่รุนแรงมากขึ้นเนื่องจากองค์ประกอบของสับสนธิของมันทําให้มันมีประโยชน์โดยเฉพาะอย่างยิ่งในการแปรรูปเคมีและการใช้งานทางทะเล.
ความสามารถในการผสาน:
ทิตาเนียมเกรด 2:ทิตาเนียมเกรด 2 สามารถเชื่อมต่อได้อย่างสูง โดยใช้เทคนิคการเชื่อมต่อทั่วไป เช่น การเชื่อม TIG (ทองเฟิร์มก๊าซอ่อน) และการเชื่อมต่อความต้านทานมันยังคงความต้านทานต่อการกัดสลายและคุณสมบัติทางกลหลังจากการปั่น.
ทิตาเนียมเกรด 12:ทิตาเนียมเกรด 12 ยังแสดงความสามารถในการผสมผสานได้ดี แม้ว่าต้องระวังพิเศษเพื่อหลีกเลี่ยงการปนเปื้อนระหว่างการผสมผสานขั้นตอนที่เหมาะสมให้ความมั่นใจ คุณสมบัติของสับสนธิได้รับการรักษาในโซน weld.
3.รายละเอียดสําหรับ ASME B16.5 ประเภท 300 Titanium Slip On Flange
| ASME B16.5 ประเภท 300 ทิตาเนียมสลิปบนฟลานจ์ | |||||||||
| นอม ท่อ ขนาด |
แฟลนจ์ ไดอา |
แฟลนจ์ หนา |
ฮับดีอา ณ ฐาน | สูงขึ้น ใบหน้าไดอา |
ไม่ ไม่ ของ หลุม |
ไดอา ของ โบลท์ |
ไดออฟ บอลท์ เซอร์คล์ | โรด ไดอา |
ความยาว ผ่านฮับ |
| 1/2 | 3-3/4 | 9/16 | 1-1/2 | 1-3/8 | 4 | 1/2 | 2-5/8 | 0.88 | 7/8 |
| 3/4 | 4-5/8 | 5/8 | 1-7/8 | 1-11/16 | 4 | 5/8 | 3 1/4 | 1.09 | 1 |
| 1 | 4-7/8 | 11/16 | 2-1/8 | 2 | 4 | 5/8 | 3-1/2 | 1.36 | 1-1/16 |
| 1-1/4 | 5-1/4 | 3/4 | 2-1/2 | 2-1/2 | 4 | 5/8 | 3-7/8 | 1.70 | 1-1/16 |
| 1-1/2 | 6-1/8 | 13/16 | 2-3/4 | 2-7/8 | 4 | 3/4 | 4-1/2 | 1.95 | 1-3/16 |
| 2 | 6-1/2 | 7/8 | 3-5/16 | 3-5/8 | 8 | 5/8 | 5 | 2.44 | 1-5/16 |
| 2-1/2 | 7-1/2 | 1 | 3-15/16 | 4-1/8 | 8 | 3/4 | 5-7/8 | 2.94 | 1-1/2 |
| 3 | 8-1/4 | 1-1/8 | 4-5/8 | 5 | 8 | 3/4 | 6-5/8 | 3.57 | 1-11/16 |
| ANSI B165 | ความดันระดับของไทเทเนียม Flanges | ||||||
| อุณหภูมิ °F | ประเภท 150 | ประเภท 300 | ประเภท 400 | ประเภท 600 | ประเภท 900 | ประเภท 1500 | ประเภท 2500 |
| - 20 ถึง 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
4ข้อดีของทิตาเนียมสลิปบนฟลลิ่งในอุตสาหกรรม
5การใช้งานของ ANSI B16.5 ทิตาเนียมสลิปบน flange
