| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | หน้าแปลนแผ่นไทเทเนียม |
| ขั้นต่ำ: | 1-5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

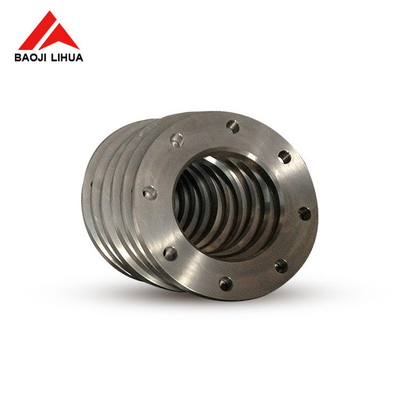

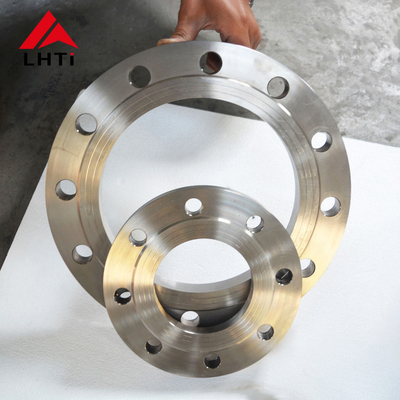

ทิตาเนียม Blind Plates Flange DIN 2502 Gr2 Gr5 PN16 Plates Flange สําหรับการปั่น PLFF PLRF สําหรับระบบท่อ
1.ผลิตภัณฑ์ การนําเสนอของ DIN2502 ทิตาเนียมแผ่น Flange
DIN2502 แฟลนจ์แผ่นไทเทเนียมอ้างอิงถึงชนิดเฉพาะเจาะจงของ flange ทิตาเนียมที่ปฏิบัติตามมาตรฐาน DIN (Deutsches Institut für Normung)มาตรฐาน DIN เป็นมาตรฐานทางเทคนิคของเยอรมนีที่ใช้ในอุตสาหกรรมต่างๆ เพื่อรับรองความสอดคล้อง, การแลกเปลี่ยนกันและคุณภาพของผลิตภัณฑ์เครื่องลัดแผ่นไทเทเนียมเป็นชนิดเฉพาะเจาะจงของ flange ที่ใช้ในระบบท่อเพื่อเชื่อมต่อท่อกับท่ออื่นๆ อุปกรณ์หรือวาล์วพวกเขามีลักษณะโดยการออกแบบเรียบของพวกเขาโดยไม่มีใบหน้าการปิดที่ยกขึ้นและโดยทั่วไปการก่อสร้างหนากว่าเมื่อเทียบกับชนิดอื่น ๆ ของ flanges, ให้ความแข็งแรงและความแข็งแรงที่เพียงพอสําหรับการแนบและปิดบอลท์
ขนาด: ขนาดของ DIN 2502 Titanium Plate Flange ได้ถูกมาตรฐานเพื่อให้ความสอดคล้องกับท่อและอุปกรณ์อื่น ๆ ที่ปฏิบัติตามรายละเอียด DIN.กว้างวงกลมของบอลท์ขนาดหลุมบอลท์ และความหนาที่แตกต่างกันขึ้นอยู่กับขนาดนามinalities และความดันเรียง (ประเภทPN)
ความดันระดับ: มีให้เลือกในหลายชั้นความดัน (PN 6, PN 10, PN 16, PN 25, PN 40) ซึ่งกําหนดความดันทํางานสูงสุดที่อนุญาตขึ้นอยู่กับการออกแบบและคุณสมบัติของวัสดุ.
ระหว่างการติดตั้งเครื่องลัดแผ่นไทเทเนียมติดกับท่อหรือประตูอุปกรณ์ และติดตั้งด้วยพวงมาลัยที่ติดตั้งก่อนผ่านรูที่เจาะในขอบการปิดผิวหน้าเต็มใช้สําหรับปกคลุมพื้นผิวทั้งหมดของ flange เพื่อให้แน่ใจว่ามีการปิดและป้องกันการรั่วไหลระหว่างการทํางานของระบบ.
2. ประเภทของ DIN 2502 ทิตาเนียมแผ่น Flange
ทั้งไทเทเนียมเกรด 2 และเกรด 5 มีข้อดีที่แตกต่างกันและถูกเลือกขึ้นอยู่กับความต้องการการใช้งานเฉพาะสําหรับความแข็งแรง, ความต้านทานต่อการกัดสนองและคุณสมบัติทางกลอื่น ๆ
3.รายละเอียดสําหรับ DIN2502 PN16 ทิตาเนียมแผ่น Flange
| ขนาดท่อชื่อ | กว้างของ | แฟลนจ์ ได | บัตรประจําตัว | ธนกรุดของ Flanges | ดิอาของบอลท์ซิลเซ | จํานวน | ไดออฟ บอลท์โฮล | น้ําหนัก |
|---|---|---|---|---|---|---|---|---|
| DN | ท่อ | D | D5 | B | K | หลุม | D2 | กิโลกรัม |
| 10 | 17.20 | 90 | 17.70 | 14 | 60 | 4 | 14 | 0.60 |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.94 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 |
4. มาตรฐานของไทเทเนียมแผ่น Flange
AFNOR NF E29-200-1: มาตรฐานฝรั่งเศสสําหรับฟลแลนจ์ รวมถึงฟลแลนจ์ไทเทเนียม
สินค้าประกอบการ5: มาตรฐานของสมาคมวิศวกรเครื่องกลอเมริกัน (ASME) สําหรับแผ่นขัดท่อและส่วนประกอบของแผ่นขัดท่อ
AWWA C207: มาตรฐานของสมาคมงานน้ําของอเมริกัน (AWWA) สําหรับแผ่นท่อเหล็กสําหรับการใช้งานในงานน้ํา รวมถึงแผ่นทองเหลืองที่ใช้ในการรักษาน้ํา
BS1560, BS4504, BS10: มาตรฐานอังกฤษสําหรับแผ่นขัดท่อและบอลท์ รวมถึงวัสดุไทเทเนียม
ISO7005-1: มาตรฐานองค์กรมาตรฐานนานาชาติ (ISO) สําหรับฟลแลนจ์โลหะ รวมถึงฟลแลนจ์ไทเทเนียม
MSS SP 44: สมาคมมาตรฐานผู้ผลิต (MSS) ของมาตรฐานอุตสาหกรรมวาล์วและอุปกรณ์เสริมสําหรับฟลานจ์ท่อเหล็ก รวมถึงฟลานจ์ไทเทเนียม
AS2129: มาตรฐานออสเตรเลียสําหรับฟลานจ์ รวมถึงฟลานจ์ไทเทเนียม
CSA Z24512: มาตรฐานแคนาดาสําหรับแผ่นท่อเหล็ก รวมถึงวัสดุไทเทเนียม
DIN2573, DIN2576, DIN2501, DIN2502: มาตรฐานเยอรมัน (DIN) สําหรับฟลแลนจ์ ครอบคลุมชนิดและขนาดต่าง ๆ ของฟลแลนจ์ไทเทเนียม
EN1092-1, EN1759-1: มาตรฐานยุโรป (EN) สําหรับฟลแลนจ์ รวมถึงฟลแลนจ์ไทเทเนียม
JIS B2220: มาตรฐานอุตสาหกรรมญี่ปุ่น (JIS) สําหรับแผ่นขัดท่อเหล็ก รวมถึงแผ่นขัดท่อไททานิਅਮ
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: มาตรฐานอิตาลี (UNI) สําหรับแผ่นท่อ, รวมถึงวัสดุไทเทเนียม
5การใช้งานของ DIN 2502 ทิตาเนียมแผ่น Flange
