| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | หน้าแปลนจาน |
| ขั้นต่ำ: | 1-5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

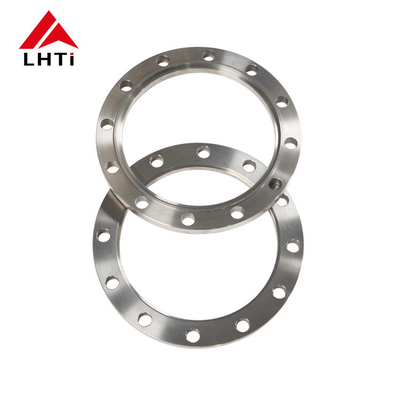

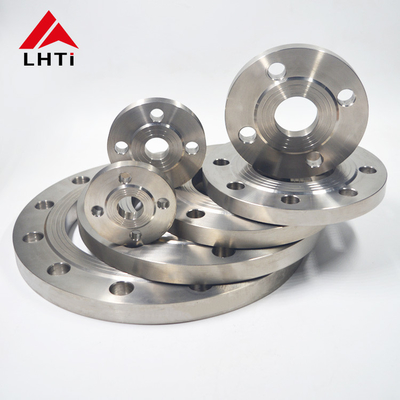

DIN 2501 เกรด 2 ทิตาเนียมแผ่น Flange PN 16 ท่อ Flange Plate ยกหน้าสําหรับการใช้ในท่อ
1.ผลิตภัณฑ์ การนําเสนอของ DIN2501 ทิตาเนียมแผ่น Flange
DIN2501 แฟลนจ์แผ่นไทเทเนียมอ้างอิงถึงชนิดเฉพาะเจาะจงของ flange ทิตาเนียมที่ปฏิบัติตามมาตรฐาน DIN (Deutsches Institut für Normung)มาตรฐาน DIN เป็นมาตรฐานทางเทคนิคของเยอรมนีที่ใช้ในอุตสาหกรรมต่างๆ เพื่อรับรองความสอดคล้อง, การแลกเปลี่ยนกันและคุณภาพของผลิตภัณฑ์เครื่องลัดแผ่นไทเทเนียมเป็นชนิดเฉพาะเจาะจงของ flange ที่ใช้ในระบบท่อเพื่อเชื่อมต่อท่อกับท่ออื่นๆ อุปกรณ์หรือวาล์วพวกเขามีลักษณะโดยการออกแบบเรียบของพวกเขาโดยไม่มีใบหน้าการปิดที่ยกขึ้นและโดยทั่วไปการก่อสร้างหนากว่าเมื่อเทียบกับชนิดอื่น ๆ ของ flanges, ให้ความแข็งแรงและความแข็งแรงที่เพียงพอสําหรับการแนบและปิดบอลท์
ระหว่างการติดตั้งเครื่องลัดแผ่นไทเทเนียมติดกับท่อหรือประตูอุปกรณ์ และติดตั้งด้วยพวงมาลัยที่ติดตั้งก่อนผ่านรูที่เจาะในขอบการปิดผิวหน้าเต็มใช้สําหรับปกคลุมพื้นผิวทั้งหมดของ flange เพื่อให้แน่ใจว่ามีการปิดและป้องกันการรั่วไหลระหว่างการทํางานของระบบ.
กล่องนี้มักจะใช้ในแอพลิเคชันที่มีความดันต่ําถึงปานกลาง เนื่องจากการออกแบบเรียบของพวกเขา ซึ่งทําให้การจัดสรรง่ายขึ้นระหว่างการติดตั้งมันมีประสิทธิภาพต่อราคา เมื่อเทียบกับชนิดของแผ่นขัดอื่น ๆ เนื่องจากต้นทุนการผลิตและการแปรรูปที่ต่ํากว่าคุณสมบัติเหล่านี้ทําให้แผ่นไทเทเนียมเป็นที่นิยมในการใช้งานอุตสาหกรรมที่หลากหลายและความแข็งแรงทางกลของไทเทเนียมเป็นประโยชน์.
2. ประเภทของ DIN 2501 ทิตาเนียมแผ่น Flange
ทิตาเนียมบริสุทธิ์ในทางการค้า:
ไทเทเนียมเกรด 2 (CP Titanium) มีข้อดีหลายอย่างเหนือจากไทเทเนียมเกรดอื่น ๆ และโลหะอื่น ๆ โดยเฉพาะในการใช้งานเฉพาะเจาะจงที่คุณสมบัติของมันโดดเด่น
ความทนทานต่อการกัดสนองที่ดี: ทิตาเนียมเกรด 2 แสดงความทนทานต่อการกัดสนองอย่างพิเศษ โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีคลอรีด น้ําทะเล และกรดทําให้มันเหมาะสมสําหรับการใช้งานในสภาพแวดล้อมทะเล, การแปรรูปสารเคมี, และเครื่องปลูกทางการแพทย์ ที่การกัดกร่อนสามารถเสี่ยงวัสดุอื่น ๆ
ความสามารถในการผลิตที่ดี: มันสามารถเชื่อมและปรับรูปได้อย่างง่ายดาย ทําให้สามารถดําเนินการผลิตได้อย่างมีประสิทธิภาพ เช่น การเชื่อม, การบิดและการปรับรูปโดยไม่ต้องมีปัญหาที่สําคัญเช่นการแตกหรือแตกคุณสมบัตินี้ทําให้การผลิตง่ายและลดต้นทุนการผลิต เมื่อเทียบกับเหล็กผสมไทเทเนียมที่ซับซ้อนกว่า.
อัตราความแข็งแกร่งสูงต่อน้ําหนัก: แม้จะไม่แข็งแกร่งเท่าเหล็กเหล็กไทเทเนียมประเภทที่ 5 แต่ไทเทเนียมประเภทที่ 2 ยังคงมีอัตราความแข็งแกร่งต่อน้ําหนักที่ดีซึ่งเหนือกว่าโลหะอื่นๆ เช่น เหล็กไร้ขัด หรืออลูมิเนียมทําให้มันมีค่าในแอพลิเคชั่นที่การประหยัดน้ําหนักโดยไม่เสี่ยงความแข็งแรงเป็นสิ่งสําคัญ
ความเหมาะสมทางชีวภาพ: ไทเทเนียมเกรด 2 เป็นที่เหมาะสมทางชีวภาพและไม่เป็นพิษ ทําให้เหมาะสมสําหรับเครื่องปลูกทางการแพทย์ เช่น เครื่องปลูกกระดูกและฟันความอ่อนแอของมันในร่างกายมนุษย์ ลดความเสี่ยงของการเกิดปฏิกิริยาข้างเคียง หรือปัญหาการสุขภาพในระยะยาว.
ประสิทธิภาพในเรื่องค่าใช้จ่าย: เมื่อเทียบกับเหล็กเหล็กไทเทเนียม (เช่นเกรด 5 Ti-6Al-4V) ไทเทเนียมเกรด 2 มีประสิทธิภาพในเรื่องค่าใช้จ่ายมากกว่าทําให้มันเป็นตัวเลือกที่ชอบสําหรับการใช้งานที่ประโยชน์ของไทเทเนียม (ความทนทานต่อการกัดกรอง, ความแข็งแรง, น้ําหนักเบา) ต้องการโดยไม่ต้องใช้จ่ายสูงกว่าของเกรดเหล็กสับสน.
การขยายความร้อนต่ํา: ไทเทเนียมเกรด 2 มีปริมาณการขยายความร้อนต่ําคล้ายกับไทเทเนียมเกรดอื่น ๆ ซึ่งช่วยรักษาความมั่นคงของมิติในสภาพอุณหภูมิที่แตกต่างกันคุณสมบัตินี้มีประโยชน์ในวงการบินอวกาศการใช้งานในอุตสาหกรรม
ความสามารถหลากหลาย: ทิตาเนียมเกรด 2 มีคุณสมบัติความทนทานต่อการกัดสนิม ความแข็งแรงและน้ําหนักเบา ทําให้มันมีความสามารถหลากหลายในอุตสาหกรรมที่หลากหลายการแปรรูปทางเคมีสภาพแวดล้อมทางทะเล สถาปัตยกรรม และอุปกรณ์กีฬา.
3.รายละเอียดสําหรับ DIN2501 PN16 ทิตาเนียมแผ่น Flange
| ขนาดท่อชื่อ | กว้างของ | แฟลนจ์ ได | บัตรประจําตัว | ธนกรุดของ Flanges | f | ดิอาของบอลท์ซิลเซ | จํานวน | ไดออฟ บอลท์โฮล | น้ําหนัก | |
|---|---|---|---|---|---|---|---|---|---|---|
| พลาต | สายตาบอด | |||||||||
| DN | ท่อ | D | D5 | B | K | หลุม | D2 | กิโลกรัม | กิโลกรัม | |
| 15 | 21.30 | 95 | 22.00 | 14 | 2 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 2 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 2 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 2 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 3 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 3 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 3 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 3 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 3 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 3 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 3 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 3 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 3 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 3 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 3 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 4 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 4 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 4 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 4 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 4 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | ||
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | ||
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | ||
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | ||
4.การตรวจสอบแผ่นไทเทเนียม
การทดสอบทางสายตา (VT):ซึ่งเกี่ยวข้องกับการตรวจสอบพื้นผิวของผสมผสานและฟลานจ์ด้วยสายตา เพื่อตรวจพบความบกพร่องที่เห็นได้ เช่นรอยแตก, ขุมขวาง, หรือโปรไฟล์ผสานที่ไม่เหมาะสม
การทดสอบ Ultrasonic (UT):เทคนิคนี้ใช้คลื่นเสียงความถี่สูงในการตรวจพบความบกพร่องภายในวัสดุ เช่น ขอบว่าง, การรวม, หรือรอยแตก.
การตรวจฉายแสง (RT):วิธีนี้ใช้รังสีเอ็กซ์หรือรังสีแกมม่าในการผลิตภาพของโครงสร้างภายในของสอและฟลานจ์. มันมีประสิทธิภาพในการตรวจหาความบกพร่องภายในและประเมินคุณภาพสอ.
การทดสอบอนุภาคแม่เหล็ก (MT):MT ใช้ในการตรวจพบความบกพร่องบนผิวและใกล้ผิวของวัสดุไฟรอมักเนตวิธีนี้อาจไม่สามารถใช้ได้ เว้นแต่มีวัสดุแม่เหล็กใกล้เคียงหรือเคลือบที่สามารถแม่เหล็ก.
การทดสอบสารเจาะ/สารเจาะสี (PT):การ ปรับปรุง ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว
การทดสอบกระแสไฟฟ้า Eddy (ET):อีทีใช้อิเล็กทรอมักเนติกอินดักชั่น เพื่อตรวจพบความบกพร่องบนพื้นผิวและใกล้พื้นผิว ในวัสดุที่นําไฟ เช่น ไทเทเนียม
การปล่อยเสียง (AE):AE รวมถึงการติดตามการปล่อยเสียงจากวัสดุภายใต้ความเครียดเพื่อตรวจพบการเปลี่ยนแปลงที่ชี้แจงถึงความบกพร่องเช่นรอยแตกหรือรั่วไหล.
5การใช้งานของ DIN2501 ทิตาเนียมแผ่น Flange
