| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | ทิตาเนียม Weld Neck Flange |
| ขั้นต่ำ: | 1-5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

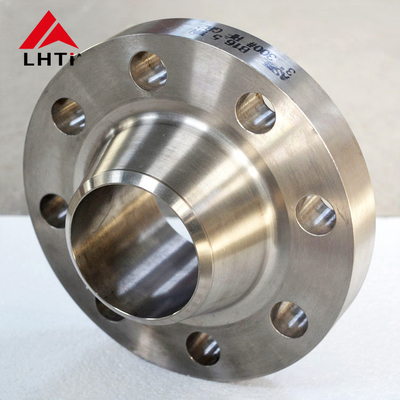

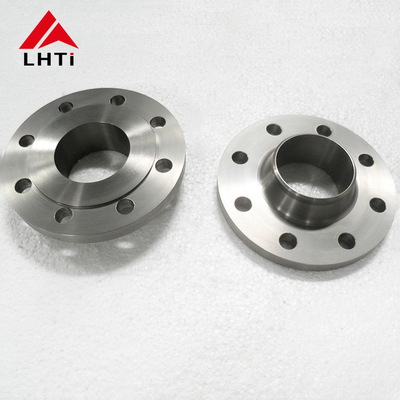

DIN 2631 RF WN ทิตาเนียม Weld Neck Flange Gr2 Gr5 Gr12 WNRF Flange ยกหน้า PN6 สําหรับระบบอุตสาหกรรม
1.ผลิตภัณฑ์ การนําเสนอของ DIN2631 ทิตาเนียม weld Neck Flange
รายการDIN 2631 PN6 ทิตาเนียมท่อคอ flangeเป็นชนิดเฉพาะเจาะจงของ flange ออกแบบตามมาตรฐาน DIN ของเยอรมัน.DIN 2631 ระบุขนาด, รายละเอียดวัสดุ, และความต้องการทางเทคนิคสําหรับ flanges คอ weld.การกําหนด PN6 หมายถึงความดันระดับ, ซึ่งในกรณีนี้คือ PN6 (6 bar หรือประมาณ 90 psi)
วัสดุ
ลักษณะการออกแบบ:
ขนาดและรายละเอียด:
ของเราเครื่องปรับปรุงความร้อนผลิตโดยใช้กระบวนการต่าง ๆ รวมถึงการโยน, การโกหก, และการแปรรูปแม่นยําเพื่อให้แน่ใจว่าพวกเขาตอบสนองมาตรฐานอุตสาหกรรมที่เข้มงวดสําหรับคุณภาพและความทนทานแฟลนจ์เหล่านี้สามารถติดตั้งได้ง่ายต่อระบบและอุปกรณ์ท่อ, รับประกันการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่ว
โดยเฉพาะเจาะจงที่ได้รับการออกแบบเพื่อรักษามาตรฐานสูงสุดของความละเอียดวิศวกรรมพวกมันถูกออกแบบให้ทนต่อการกัดกรองได้อย่างมีประสิทธิภาพ และทนต่ออุณหภูมิและความดันสูงทําให้มันเหมาะสมอย่างพิเศษสําหรับสภาพแวดล้อมที่ต้องการ
การรับรองการขนส่งที่ปลอดภัยเป็นสิ่งสําคัญที่สุดสําหรับเรา ซึ่งเป็นเหตุผลที่พวกเราใส่ตัวกระชับไทเทเนียมของเราไว้ในกล่องไม้ที่แข็งแกร่ง และพัลเล็ตการ แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ.
ของเราเครื่องปรับปรุงความร้อนพบการใช้งานในอุตสาหกรรมต่างๆ เช่น ท่อหลอด น้ํามัน และสารเคมีความทนทานของไทเทเนียม ทําให้ฟลเลนส์นี้ทนต่อสภาพที่ยากลําบากในอุตสาหกรรมเหล่านี้การประกันผลงานที่น่าเชื่อถือและยาวนาน
สรุปคือเครื่องลวดคอทิตาเนียมเป็นทางออกที่ดีที่สุด สําหรับปริมาณท่อ, น้ํามัน และอุตสาหกรรมเคมี ด้วยการสร้างจากไทเทเนียมระดับสูงพวกเขานําเสนอความแข็งแรงสั่งฟลานจ์ไทเทเนียมของคุณวันนี้ เพื่อสัมผัสความน่าเชื่อถือและความทนทาน ที่นิยามผลิตภัณฑ์ของเรา
2. ประเภทของ DIN 2631 ทิตาเนียม weld Neck Flange
ทิตาเนียมเกรด 1ทิตาเนียมเกรด 1 เป็นเกรดทิตาเนียมที่อ่อนที่สุดและสามารถปรับปรุงได้มากที่สุดจากเกรดทิตาเนียมที่บริสุทธิ์ในทางการค้ามันถูกใช้ในส่วนใหญ่ในแอพลิเคชั่นที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า ในสภาพแวดล้อม เช่นอุตสาหกรรมแปรรูปสารเคมี.
ทิตาเนียมเกรด 2นี่คือประเภทไทเทเนียมที่ใช้กันมากที่สุด มันมีความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นรวมถึงฟลานจ์สําหรับระบบท่อ.
ทิตาเนียมเกรด 5 (Ti 6Al-4V):นี่คือประเภทสกัด และเป็นประเภทสกัดที่ใช้กันมากที่สุดของสกัดไทเทเนียมทั้งหมด. มันเพิ่มความแข็งแรงของฟลแลนจ์ขึ้นอย่างสําคัญเมื่อเทียบกับประเภทไทเทเนียมบริสุทธิ์ทิตาเนียมประเภทที่ 5 ใช้ในการใช้งานความแข็งแกร่งสูง ที่ต้องการความทนทานต่อความร้อนและการกัดกร่อน.
ทิตาเนียมเกรด 7ด้วยความสามารถในการปั่นและการผลิตที่ดีเยี่ยม ประเภทนี้รวมถึงพัลลาเดียมเพื่อความทนทานต่อการกัดสนิมที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งต่อต้านกรดลดและการโจมตีในพื้นที่ในฮาโลไดร้อน
ไทเทเนียมเกรด 12หมึกนี้มีความทนความร้อนและความแข็งแรงที่เพิ่มเติมเมื่อเทียบกับหมึกที่บริการในทางพาณิชย์อื่น ๆ
เกรด 23 ไททานี (Ti 6Al-4V ELI):เกรดนี้คล้ายกับเกรด 5 แต่มี interstitials ต่ํามาก (ELI) ทําให้มันเป็นที่ชอบสําหรับความแข็งแกร่งการแตกที่สูงขึ้นและความยืดหยุ่นที่ดีขึ้นมันมักจะใช้ในอุปกรณ์การแพทย์ และยังเหมาะสําหรับ flanges ในสถานการณ์ที่สําคัญ, การใช้งานระดับสูง
3.รายละเอียดของ DIN2631 PN6 ทิตาเนียม weld Neck Flange
| ท่อ | แฟลนจ์ | คอ | ใบหน้ายก | สกรู | น้ําหนัก | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 กิโลกรัม/dm3) | ||||||||||||||||
| เรต | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | หลุม | สาย | d2 | กิโลกรัม | |
| กว้าง | ซีรี่ย์ ISO | ซีรี่ย์ DIN | ||||||||||||||
| 15 | - | 20 | 80 | 12 | 55 | 30 | 28 | 2 | 4 | 6 | 40 | 2 | 4 | M 10 | 11 | 0,392 |
| 21,3 | - | 30 | ||||||||||||||
| 20 | - | 25 | 90 | 14 | 65 | 32 | 35 | 2,3 | 4 | 6 | 50 | 2 | 4 | M 10 | 11 | 0,592 |
| 26,9 | - | 38 | ||||||||||||||
| 25 | - | 30 | 100 | 14 | 75 | 35 | 40 | 2,6 | 4 | 6 | 60 | 2 | 4 | M 10 | 11 | 0,747 |
| 33,7 | - | 42 | ||||||||||||||
| 32 | - | 38 | 120 | 14 | 90 | 35 | 50 | 2,6 | 6 | 6 | 70 | 2 | 4 | M 12 | 14 | 1,05 |
| 42,4 | - | 55 | ||||||||||||||
| 40 | - | 44,5 | 130 | 14 | 100 | 38 | 58 | 2,6 | 6 | 7 | 80 | 3 | 4 | M 12 | 14 | 1,18 |
| 48,3 | - | 62 | ||||||||||||||
| 50 | - | 57 | 140 | 14 | 110 | 38 | 70 | 2,9 | 6 | 8 | 90 | 3 | 4 | M 12 | 14 | 1,34 |
| 60,3 | - | 74 | ||||||||||||||
| 65 | 76,1 | - | 160 | 14 | 130 | 38 | 88 | 2,9 | 6 | 9 | 110 | 3 | 4 | M 12 | 14 | 1,67 |
| 80 | 88,9 | - | 190 | 16 | 150 | 42 | 102 | 3,2 | 8 | 10 | 128 | 3 | 4 | M 16 | 18 | 2,71 |
| 100 | - | 108 | 210 | 16 | 170 | 45 | 122 | 3,6 | 8 | 10 | 148 | 3 | 4 | M 16 | 18 | 3,24 |
| 114,3 | 130 | |||||||||||||||
| 125 | - | 133 | 240 | 18 | 200 | 48 | 148 | 4 | 8 | 10 | 178 | 3 | 8 | M 16 | 18 | 4,49 |
| 139,7 | - | 155 | ||||||||||||||
| 150 | - | 159 | 265 | 18 | 225 | 48 | 172 | 4,5 | 10 | 12 | 202 | 3 | 8 | M 16 | 18 | 5,15 |
| 168,3 | - | 184 | ||||||||||||||
| 200 | 219,1 | - | 320 | 20 | 280 | 55 | 236 | 5,9 | 10 | 15 | 258 | 3 | 8 | M 16 | 18 | 7,78 |
| 250 | - | 267 | 375 | 22 | 335 | 60 | 282 | 6,3 | 12 | 15 | 312 | 3 | 12 | M 16 | 18 | 10,8 |
| 273 | - | 290 | ||||||||||||||
| 300 | 323,9 | - | 440 | 22 | 395 | 62 | 342 | 7,1 | 15 | 15 | 365 | 4 | 12 | M 20 | 22 | 14 |
| 350 | 355,6 | - | 490 | 22 | 445 | 62 | 385 | 7,1 | 12 | 15 | 415 | 4 | 12 | M 20 | 22 | 18,5 |
| - | 368 | 16,7 | ||||||||||||||
| 400 | 406,4 | - | 540 | 22 | 495 | 65 | 438 | 7,1 | 12 | 15 | 465 | 4 | 16 | M 20 | 22 | 21,2 |
| - | 419 | 19 | ||||||||||||||
| 500 | 508 | - | 645 | 24 | 600 | 68 | 538 | 7,1 | 12 | 15 | 570 | 4 | 20 | M 20 | 22 | 28,6 |
| 600 | 610 | - | 755 | 24 | 705 | 70 | 640 | 7,1 | 12 | 16 | 670 | 5 | 20 | M 24 | 26 | 31,5 |
| 700 | 711 | - | 860 | 24 | 810 | 70 | 740 | 7,1 | 12 | 16 | 775 | 5 | 24 | M 24 | 26 | 37,4 |
| 800 | 813 | - | 975 | 24 | 920 | 70 | 842 | 7,1 | 12 | 16 | 880 | 5 | 24 | M 27 | 30 | 46,1 |
| 900 | 914 | - | 1075 | 26 | 1020 | 70 | 942 | 7,1 | 12 | 16 | 980 | 5 | 24 | M 27 | 30 | 55,6 |
| 1000 | 1016 | - | 1175 | 26 | 1120 | 70 | 1045 | 7,1 | 16 | 16 | 1080 | 5 | 28 | M 27 | 30 | 61,9 |
4ทําไมเราจึงเลือกไทเทเนียม Weld Neck Flanges ในการใช้งาน?
5. ประเภทหน้าที่แตกต่างกันของไทเทเนียม Weld Neck Flanges:
การออกแบบ:
ข้อดี:
การใช้งาน:
การออกแบบ:
ข้อดี:
การใช้งาน:
ความต้องการความดันและการปิด: ฟลานจ์หน้าที่ยกขึ้นเป็นที่ชอบสําหรับการใช้งานความดันที่สูงกว่าซึ่งการปิดที่น่าเชื่อถือเป็นสิ่งสําคัญFlat Face Flanges เหมาะสําหรับการใช้งานความดันต่ํากว่าหรือเมื่อข้อจํากัดพื้นที่เป็นปัญหา.
การเลือกซัคเกต: การเลือกซัคเกต (เช่นชนิดวงแหวนหรือหน้าเต็ม) ขึ้นอยู่กับชนิดการเผชิญหน้า flange (RF หรือ FF) และความต้องการการใช้งานสําหรับความสมบูรณ์แบบการปิด
6การใช้งานของ DIN 2631 ทิตาเนียม weld Neck Flange
