| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | ทิตาเนียม Weld Neck Flange |
| ขั้นต่ำ: | 1-5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

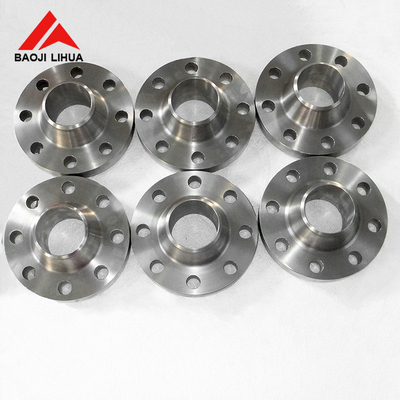

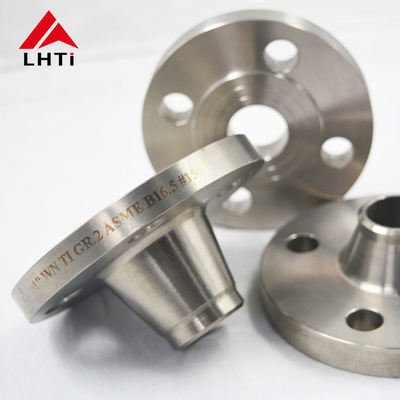

ทิตาเนียม Weld Neck Flange DIN 2632 PN 10 Weld Neck ยกหน้า Gr1 Gr2 Gr5 WN Flange ในอุตสาหกรรมเคมี / น้ํามันและก๊าซ
1.ผลิตภัณฑ์ การนําเสนอของ DIN2632 ทิตาเนียม weld Neck Flange
เครื่องลวดคอทิตาเนียม DIN 2632ได้ถูกออกแบบตามมาตรฐาน DIN ด้วยความดัน PN10 โดยมีการออกแบบคอสลัดที่ลดปริมาณความเครียด และมีหน้าที่ยกขึ้นเพื่อการปิดซองอย่างมีประสิทธิภาพฟลานจ์เหล่านี้มีค่าสูงในอุตสาหกรรม เช่น การแปรรูปสารเคมีและอากาศ เนื่องจากความทนทานต่อการกัดกร่อนที่โดดเด่นของไทเทเนียมและสัดส่วนความแข็งต่อน้ําหนักท่ามกลางราคาเริ่มต้นที่สูงกว่าของพวกเขา พวกเขาให้ความทนทานและความน่าเชื่อถือในระยะยาว การจัดการที่เหมาะสมระหว่างการผลิตเป็นสิ่งจําเป็นเนื่องจากความรู้สึกของไทเทเนียมต่อการปนเปื้อนรับประกันผลงานที่ดีที่สุดในแอพลิเคชั่นที่ต้องการ.
ของเราเครื่องปรับปรุงความร้อนผลิตโดยใช้กระบวนการต่าง ๆ รวมถึงการโยน, การโกหก, และการแปรรูปแม่นยําเพื่อให้แน่ใจว่าพวกเขาตอบสนองมาตรฐานอุตสาหกรรมที่เข้มงวดสําหรับคุณภาพและความทนทานแฟลนจ์เหล่านี้สามารถติดตั้งได้ง่ายต่อระบบและอุปกรณ์ท่อ, รับประกันการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่ว
โดยเฉพาะเจาะจงที่ได้รับการออกแบบเพื่อรักษามาตรฐานสูงสุดของความละเอียดวิศวกรรมพวกมันถูกออกแบบให้ทนต่อการกัดกรองได้อย่างมีประสิทธิภาพ และทนต่ออุณหภูมิและความดันสูงทําให้มันเหมาะสมอย่างพิเศษสําหรับสภาพแวดล้อมที่ต้องการ
การรับรองการขนส่งที่ปลอดภัยเป็นสิ่งสําคัญที่สุดสําหรับเรา ซึ่งเป็นเหตุผลที่พวกเราใส่ตัวกระชับไทเทเนียมของเราไว้ในกล่องไม้ที่แข็งแกร่ง และพัลเล็ตการ แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ.
ของเราเครื่องปรับปรุงความร้อนพบการใช้งานในอุตสาหกรรมต่างๆ เช่น ท่อหลอด น้ํามัน และสารเคมีความทนทานของไทเทเนียม ทําให้ฟลเลนส์นี้ทนต่อสภาพที่ยากลําบากในอุตสาหกรรมเหล่านี้การประกันผลงานที่น่าเชื่อถือและยาวนาน
สรุปคือเครื่องลวดคอทิตาเนียมเป็นทางออกที่ดีที่สุด สําหรับปริมาณท่อ, น้ํามัน และอุตสาหกรรมเคมี ด้วยการสร้างจากไทเทเนียมระดับสูงพวกเขานําเสนอความแข็งแรงสั่งฟลานจ์ไทเทเนียมของคุณวันนี้ เพื่อสัมผัสความน่าเชื่อถือและความทนทาน ที่นิยามผลิตภัณฑ์ของเรา
2. ประเภท 2 และประเภท 5 ของ DIN 2632 ทิตาเนียม weld Neck Flange
3.รายละเอียดของ DIN2632 PN10 ทิตาเนียม weld Neck Flange
| ท่อ | แฟลนจ์ | คอ | ใบหน้ายก | สกรู | น้ําหนัก | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 กิโลกรัม/dm3) | ||||||||||||||||
| เรต | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | หลุม | สาย | d2 | กิโลกรัม | |
| กว้าง | ซีรี่ย์ ISO | ซีรี่ย์ DIN | ||||||||||||||
| 15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | M 12 | 14 | 0,648 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | M 12 | 14 | 0,952 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | M 12 | 14 | 1,14 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M 16 | 18 | 1,69 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M 16 | 18 | 1,86 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M 16 | 18 | 2,53 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 18 | 145 | 45 | 90 | 2,9 | 6 | 10 | 122 | 3 | 4 | M 16 | 18 | 3,06 |
| 80 | 88,9 | - | 200 | 20 | 160 | 50 | 105 | 3,2 | 8 | 10 | 138 | 3 | 8 | M 16 | 18 | 3,7 |
| 100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | M 16 | 18 | 4,62 |
| 114,3 | - | 131 | ||||||||||||||
| 125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | M 16 | 18 | 6,3 |
| 139,7 | - | 156 | ||||||||||||||
| 150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | M 20 | 22 | 7,75 |
| 168,3 | - | 184 | ||||||||||||||
| 200 | 219,1 | - | 340 | 24 | 295 | 62 | 235 | 5,9 | 10 | 16 | 268 | 3 | 8 | M 20 | 22 | 11,3 |
| 250 | - | 267 | 395 | 26 | 350 | 68 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | M 20 | 22 | 14,7 |
| 273 | - | 292 | ||||||||||||||
| 300 | 323,9 | - | 445 | 26 | 400 | 68 | 344 | 7,1 | 12 | 16 | 370 | 4 | 12 | M 20 | 22 | 17,4 |
| 350 | 355,6 | - | 505 | 26 | 460 | 68 | 385 | 7,1 | 12 | 16 | 430 | 4 | 16 | M 20 | 22 | 23,6 |
| - | 368 | 21,6 | ||||||||||||||
| 400 | 406,4 | - | 565 | 26 | 515 | 72 | 440 | 7,1 | 12 | 16 | 482 | 4 | 16 | M 24 | 26 | 28,6 |
| - | 419 | 26,2 | ||||||||||||||
| (450) | 457 | - | 615 | 28 | 565 | 72 | 488 | 7,1 | 12 | 16 | 532 | 4 | 20 | M 24 | 26 | 31,5 |
| 500 | 508 | - | 670 | 28 | 620 | 75 | 542 | 7,1 | 12 | 16 | 585 | 4 | 20 | M 24 | 26 | 38,1 |
| 600 | 610 | - | 780 | 28 | 725 | 80 | 642 | 7,1 | 12 | 18 | 685 | 5 | 20 | M 27 | 30 | 44,6 |
| 700 | 711 | - | 895 | 30 | 840 | 80 | 745 | 8 | 12 | 18 | 800 | 5 | 24 | M 27 | 30 | 62,4 |
| 800 | 813 | - | 1015 | 32 | 950 | 90 | 850 | 8 | 12 | 18 | 905 | 5 | 24 | M 30 | 33 | 84,1 |
| 900 | 914 | - | 1115 | 34 | 1050 | 95 | 950 | 10 | 12 | 20 | 1005 | 5 | 28 | M 30 | 33 | 98,5 |
| 1000 | 1016 | - | 1230 | 34 | 1160 | 95 | 1052 | 10 | 16 | 20 | 1110 | 5 | 28 | M 33 | 36 | 115 |
4ทําไมเราจึงเลือกไทเทเนียม Weld Neck Flanges ในการใช้งาน?
5.มาตรฐานของทิตาเนียม Weld Neck Flange
AFNOR NF E29-200-1: มาตรฐานฝรั่งเศสสําหรับฟลแลนจ์ รวมถึงฟลแลนจ์ไทเทเนียม
สินค้าประกอบการ5: มาตรฐานของสมาคมวิศวกรเครื่องกลอเมริกัน (ASME) สําหรับแผ่นขัดท่อและส่วนประกอบของแผ่นขัดท่อ
AWWA C207: มาตรฐานของสมาคมงานน้ําของอเมริกัน (AWWA) สําหรับแผ่นท่อเหล็กสําหรับการใช้งานในงานน้ํา รวมถึงแผ่นทองเหลืองที่ใช้ในการรักษาน้ํา
BS1560, BS4504, BS10: มาตรฐานอังกฤษสําหรับแผ่นขัดท่อและบอลท์ รวมถึงวัสดุไทเทเนียม
ISO7005-1: มาตรฐานองค์กรมาตรฐานนานาชาติ (ISO) สําหรับฟลแลนจ์โลหะ รวมถึงฟลแลนจ์ไทเทเนียม
MSS SP 44: สมาคมมาตรฐานผู้ผลิต (MSS) ของมาตรฐานอุตสาหกรรมวาล์วและอุปกรณ์เสริมสําหรับฟลานจ์ท่อเหล็ก รวมถึงฟลานจ์ไทเทเนียม
AS2129: มาตรฐานออสเตรเลียสําหรับฟลานจ์ รวมถึงฟลานจ์ไทเทเนียม
CSA Z24512: มาตรฐานแคนาดาสําหรับแผ่นท่อเหล็ก รวมถึงวัสดุไทเทเนียม
DIN2573, DIN2576, DIN2501, DIN2502: มาตรฐานเยอรมัน (DIN) สําหรับฟลแลนจ์ ครอบคลุมชนิดและขนาดต่าง ๆ ของฟลแลนจ์ไทเทเนียม
EN1092-1, EN1759-1: มาตรฐานยุโรป (EN) สําหรับฟลแลนจ์ รวมถึงฟลแลนจ์ไทเทเนียม
JIS B2220: มาตรฐานอุตสาหกรรมญี่ปุ่น (JIS) สําหรับแผ่นขัดท่อเหล็ก รวมถึงแผ่นขัดท่อไททานิਅਮ
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: มาตรฐานอิตาลี (UNI) สําหรับแผ่นเชือกท่อ, รวมถึงวัสดุไทเทเนียม
6การใช้งานของ DIN 2632 ทิตาเนียม weld Neck Flange
