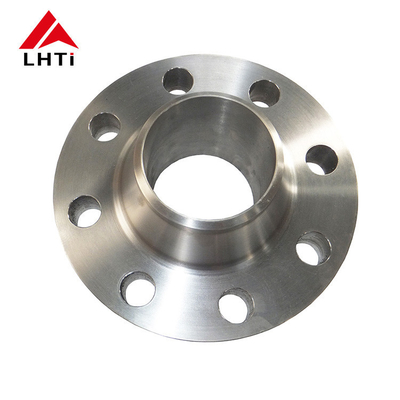

DIN 2633 WNRF Titanium Weld Neck Flange Grade 2 Flange WN ยกหน้า PN16 ในระบบท่อ
1.ผลิตภัณฑ์ การนําเสนอของ DIN2633 ทิตาเนียม weld Neck Flange
แฟลนจ์คอสลัด คือ แฟลนจ์ชนิดพิเศษที่ออกแบบมาเพื่อสลัดตรงกับปลายของท่อหรือเครื่องติดตั้งคุณลักษณะที่แตกต่างของมันคือคอ (หรือฮับ) ที่ค่อนข้างยาวที่ค่อนข้างค่อย ๆ เปลี่ยนแปลงเพื่อให้ตรงกับวงกว้างของท่อที่เชื่อมต่อหรือปรับปกติจะทําจากวัสดุเช่นไทเทเนียม สแตนเลส หรือสแตนเลสคาร์บอน
แฟลนจ์เหล่านี้เป็นที่นิยมโดยเฉพาะอย่างยิ่งในอุตสาหกรรมที่การรักษาความปลอดภัย การเชื่อมต่อที่ไม่หลุดหลุดภายใต้สภาพที่ท้าทายพวกมันโดดเด่นในสภาพแวดล้อมที่มีความกดดันสูงอุตสาหกรรม เช่น น้ํามันและก๊าซ การแปรรูปเคมี การผลิตพลังงานและเครื่องบินอาวาสอาศัยบนแคลนคอสลัด เนื่องจากการสร้างที่แข็งแกร่งและความสามารถในการทนความเครียดอย่างรุนแรง.
รายการDIN 2633 PN16 ทิตาเนียมสอยคอ flangeเป็นชนิดเฉพาะเจาะจงของ flange ออกแบบตามมาตรฐาน DIN ของเยอรมัน.DIN 2633 ระบุขนาด, รายละเอียดวัสดุ, และความต้องการทางเทคนิคสําหรับ flanges คอ weld.
วัสดุ
ลักษณะการออกแบบ:
ขนาดและรายละเอียด:
เครื่องปั่นคอได้ถูกเลือกสําหรับการใช้งาน เพราะมันโดดเด่นในสภาพที่รุนแรงและวิกฤต
แฟลนจ์คอสลัดให้การเชื่อมต่อที่แข็งแกร่งและแข็งแกร่งระหว่างท่อหรืออุปกรณ์เสริม ที่สามารถทนความดันภายในที่สูงโดยไม่ต้องรั่วการออกแบบคอการผสมผสานลดความเข้มข้นความเข้มข้นที่ร่วมซึ่งเป็นสิ่งสําคัญในสภาพความดันสูง
ในอุตสาหกรรม เช่น น้ํามันและก๊าซ, การแปรรูปเคมี, และการผลิตพลังงาน, ที่อุณหภูมิและความดันสามารถแปรปรวนได้มาก, แฟลนจ์คอสลัดให้ความมั่นคงและความน่าเชื่อถือ.พวกมันรักษาความปลอดภัยในสถานการณ์การทํางานที่หลากหลาย.แฟลนส์คอสลัดมักถูกทําจากวัสดุ เช่น เหล็กไร้ขัด หรือไทเทเนียม ซึ่งสามารถทนอุณหภูมิสูงโดยไม่สูญเสียคุณสมบัติทางกลนี้ทําให้พวกเขาเหมาะสมสําหรับการใช้งานที่เกี่ยวข้องกับเหลวร้อนหรือก๊าซ.
การสร้างที่แข็งแกร่งของแหลมคอสลัด ให้แน่ใจว่าพวกเขาสามารถจัดการกับของเหลวอันตรายและกัดสนองได้อย่างปลอดภัย พวกเขาให้การเชื่อมต่อที่ปลอดภัยที่ลดความเสี่ยงของการรั่วไหลหรือการทําลายของสําคัญสําหรับอุตสาหกรรมที่จัดการกับสารลุก.การใช้งานบางอย่าง เช่น ในกระบวนการ cryogenic หรือสภาพแวดล้อมแอร์ติก ต้องการองค์ประกอบที่ยังคงเชื่อถือได้ในอุณหภูมิต่ํามากเมื่อผลิตจากวัสดุที่เหมาะสม และมีข้อพิจารณาด้านการออกแบบที่เหมาะสม, สามารถรักษาความสมบูรณ์แบบของพวกเขา แม้ในสภาพใต้ศูนย์
2. ประเภท 2 ของ DIN 2633 ทิตาเนียม weld Neck Flange
ทิตาเนียมเกรด 2 เป็นที่ต้องการมากในอุตสาหกรรมท่อ, วาล์วและอุปกรณ์ติดตั้ง เนื่องจากความแข็งแรงและคุณสมบัติความทนทานต่อการกัดกรองที่โดดเด่นASTM B381 เกรด 2 ถูกขอบ่อย ๆ เนื่องจากความพร้อมและความทนทานต่อการออกซิเดนนอกจากนี้เรายังให้ไทเทเนียมเกรด 12ที่รักษาความแข็งแรงสูงกว่าในอุณหภูมิสูงกว่า และมีค่าสําหรับความสามารถในการผสมและการผสม.
ทิตาเนียมถูกใช้อย่างแพร่หลายในแอพลิเคชั่นที่ต้องการความทนทานกับอุณหภูมิและความดันสูงในขณะที่ลดน้ําหนักให้น้อยที่สุดตัวอย่างสําคัญประกอบด้วยส่วนประกอบด้านอากาศศาสตร์ เช่น กรอบร่างเครื่องบินและอุปกรณ์ทหารที่ทันสมัยความต้านทานต่อการกัดกรองที่เยี่ยมยอดทําให้แผ่นไทเทเนียมเป็นที่นิยมสําหรับส่วนประกอบการเจาะในทะเลและการประกอบเครื่องแลกเปลี่ยนความร้อน โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมทางทะเลและท้องทะเลที่อุดมไปด้วยคลอริด
สรุปแล้ว ไทเทเนียม โดยเฉพาะ ASTM B381 เกรด 2 และเกรด 12 มีบทบาทสําคัญในอุตสาหกรรมที่ต้องการผลงานที่แข็งแรงในสภาพที่รุนแรงรับประกันความน่าเชื่อถือและอายุยืนในสภาพแวดล้อมที่ท้าทาย.
| ความต้องการทางเคมี | |||||||||||
| N | C | H | Fe | O | อัล | V | Pd | โม | นี | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | บอล |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | บอล |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5~4.5 | / | / | / | บอล |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | บอล |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~04 | 0.6~0.9 | บอล |
3.รายละเอียดของ DIN2633 PN16 ทิตาเนียม Weld Neck Flange
| ท่อ | แฟลนจ์ | คอ | ใบหน้ายก | สกรู | น้ําหนัก | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 กิโลกรัม/dm3) | ||||||||||||||||
| เรต | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | หลุม | สาย | d2 | กิโลกรัม | |
| กว้าง | ซีรี่ย์ ISO | ซีรี่ย์ DIN | ||||||||||||||
| 15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | M 12 | 14 | 0,648 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | M 12 | 14 | 0,952 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | M 12 | 14 | 1,14 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M 16 | 18 | 1,69 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M 16 | 18 | 1,86 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M 16 | 18 | 2,53 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 18 | 145 | 45 | 90 | 2,9 | 6 | 10 | 122 | 3 | 4 | M 16 | 18 | 3,06 |
| 80 | 88,9 | - | 200 | 20 | 160 | 50 | 105 | 3,2 | 8 | 10 | 138 | 3 | 8 | M 16 | 18 | 3,7 |
| 100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | M 16 | 18 | 4,62 |
| 114,3 | - | 131 | ||||||||||||||
| 125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | M 16 | 18 | 6,3 |
| 139,7 | - | 156 | ||||||||||||||
| 150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | M 20 | 22 | 7,75 |
| 168,3 | - | 184 | ||||||||||||||
| (175) | 193,7 | - | 315 | 24 | 270 | 60 | 210 | 5,4 | 10 | 12 | 242 | 3 | 8 | M 20 | 22 | 9,85 |
| 200 | 219,1 | - | 340 | 24 | 295 | 62 | 235 | 5,9 | 10 | 16 | 268 | 3 | 12 | M 20 | 22 | 11 |
| 250 | - | 267 | 405 | 26 | 355 | 70 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | M 24 | 26 | 15,6 |
| 273 | - | 292 | ||||||||||||||
| 300 | 323,9 | - | 460 | 28 | 410 | 78 | 344 | 7,1 | 12 | 16 | 378 | 4 | 12 | M 24 | 26 | 22 |
| 350 | 355,6 | - | 520 | 30 | 470 | 82 | 390 | 8 | 12 | 16 | 438 | 4 | 16 | M 24 | 26 | 31,2 |
| - | 368 | 28,8 | ||||||||||||||
| 400 | 406,4 | - | 580 | 32 | 525 | 85 | 445 | 8 | 12 | 16 | 490 | 4 | 16 | M 27 | 30 | 39,3 |
| - | 419 | 36,3 | ||||||||||||||
| (450) | 457 | - | 640 | 34 | 585 | 85 | 490 | 8 | 12 | 16 | 550 | 4 | 20 | M 27 | 30 | 44,3 |
| 500 | 508 | - | 715 | 34 | 650 | 90 | 548 | 8 | 12 | 16 | 610 | 4 | 20 | M 30 | 33 | 61 |
| 600 | 610 | - | 840 | 36 | 770 | 95 | 652 | 8,8 | 12 | 18 | 725 | 5 | 20 | M 33 | 36 | 75,4 |
| 700 | 711 | - | 910 | 36 | 840 | 100 | 755 | 8,8 | 12 | 18 | 795 | 5 | 24 | M 33 | 36 | 77 |
| 800 | 813 | - | 1025 | 38 | 950 | 105 | 855 | 10 | 12 | 20 | 900 | 5 | 24 | M 36 | 39 | 101 |
| 900 | 914 | - | 1125 | 40 | 1050 | 110 | 955 | 10 | 12 | 20 | 1000 | 5 | 28 | M 36 | 39 | 122 |
| 1000 | 1016 | - | 1255 | 42 | 1170 | 120 | 1058 | 10 | 16 | 22 | 1115 | 5 | 28 | M 39 | 42 | 162 |
4. ข้อดีของไทเทเนียม Weld Neck Flanges
5.การตรวจสอบ flange คอทองเหลือง
การทดสอบทางสายตา (VT):ซึ่งเกี่ยวข้องกับการตรวจสอบพื้นผิวของผสมผสานและฟลานจ์ด้วยสายตา เพื่อตรวจพบความบกพร่องที่เห็นได้ เช่นรอยแตก, ขุมขวาง, หรือโปรไฟล์ผสานที่ไม่เหมาะสม
การทดสอบ Ultrasonic (UT):เทคนิคนี้ใช้คลื่นเสียงความถี่สูงในการตรวจพบความบกพร่องภายในวัสดุ เช่น ขอบว่าง, การรวม, หรือรอยแตก.
การตรวจฉายแสง (RT):วิธีนี้ใช้รังสีเอ็กซ์หรือรังสีแกมม่าในการผลิตภาพของโครงสร้างภายในของสอและฟลานจ์. มันมีประสิทธิภาพในการตรวจหาความบกพร่องภายในและประเมินคุณภาพสอ.
การทดสอบอนุภาคแม่เหล็ก (MT):MT ใช้ในการตรวจพบความบกพร่องบนผิวและใกล้ผิวของวัสดุไฟรอมักเนตวิธีนี้อาจไม่สามารถใช้ได้ เว้นแต่มีวัสดุแม่เหล็กใกล้เคียงหรือเคลือบที่สามารถแม่เหล็ก.
การทดสอบสารเจาะ/สารเจาะสี (PT):การ ปรับปรุง ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว
การทดสอบกระแสไฟฟ้า Eddy (ET):อีทีใช้อิเล็กทรอมักเนติกอินดักชั่น เพื่อตรวจพบความบกพร่องบนพื้นผิวและใกล้พื้นผิว ในวัสดุที่นําไฟ เช่น ไทเทเนียม
การปล่อยเสียง (AE):AE รวมถึงการติดตามการปล่อยเสียงจากวัสดุภายใต้ความเครียดเพื่อตรวจพบการเปลี่ยนแปลงที่ชี้แจงถึงความบกพร่องเช่นรอยแตกหรือรั่วไหล.
6การใช้งานของ DIN 2633 ทิตาเนียม weld Neck Flange
การแปรรูปทางเคมี:
แฟลนจ์คอทิตาเนียมเชื่อมถูกใช้อย่างแพร่หลายในโรงงานเคมีสําหรับเชื่อมต่อท่อที่มีสารสกัดความต้านทานต่อการกัดกรองที่ดีของไทเทเนียม รับประกันความยาวนานและลดความต้องการในการบํารุงรักษาในสภาพแวดล้อมทางเคมีที่รุนแรง.
อุตสาหกรรมน้ํามันและก๊าซ:
ในโรงงานน้ํามันและก๊าซในทะเลและบนshore, ทิตาเนียมสับคอ flanges ถูกนําไปใช้ที่ความต้านทานต่อการกัดกร่อนน้ําทะเลเป็นสิ่งสําคัญพวกเขาทนต่อสภาพที่ยากลําบากและรับประกันความน่าเชื่อถือในระยะยาวในท่อ, อุปกรณ์และสถานที่แปรรูป
การใช้งานทางทะเล:
ความต้านทานของไทเทเนียมต่อการกัดกรองของน้ําทะเลทําให้ Flanges คอสลัด DIN 2633 เหมาะสมสําหรับการใช้งานทางทะเลและโรงงานลดเกลือที่ความทนทานในสภาพแวดล้อมน้ําเกลือเป็นสิ่งจําเป็น.
การบินอวกาศ:
แฟลนจ์คอสลัดจากไทเทเนียมถูกใช้ในอุปกรณ์อากาศ เนื่องจากคุณสมบัติความเบา, ความแข็งแรง และความทนทานต่ออุณหภูมิและความดันสูงระบบเชื้อเพลิงและองค์ประกอบโครงสร้าง
อุตสาหกรรมการแพทย์:
ในอุปกรณ์และอุปกรณ์ทางการแพทย์ที่ต้องการความต้านทานต่อการกัดกรองและความเข้ากันได้ทางชีวภาพ สามารถใช้ฟลันจ์คอโลหะทิตานีได้พวกมันเหมาะสําหรับการใช้งาน เช่น ระบบส่งก๊าซทางการแพทย์ และอุปกรณ์การแพทย์ที่ปลูก.
