| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | ทิตาเนียม Weld Neck Flange |
| ขั้นต่ำ: | 1 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

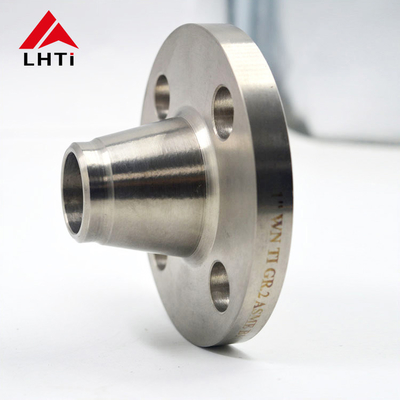

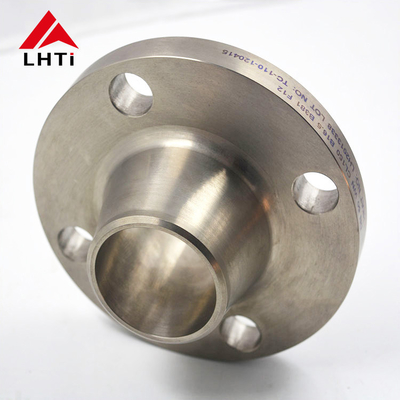

DIN 2634 PN 25 ทิตาเนียม Weld Neck Flange RFWN Gr2 Gr5 Gr12 ยกหน้า Weld Neck สําหรับระบบอุตสาหกรรม
1.ผลิตภัณฑ์แนะนําของ DIN2634 ทิตาเนียม weld Neck Flange
Aแฟลนจ์คอสลัดเป็นชนิดของฟลานจ์ที่ออกแบบมาเพื่อเชื่อมต่อกับปลายของท่อหรืออุปกรณ์แฟลนจ์เองมักทําจากวัสดุ เช่น ไทเทเนียม, สแตนเลส, หรือสแตนเลสคาร์บอน, ขึ้นอยู่กับความต้องการของการใช้งานหรือสภาพการใช้งานที่รุนแรงต้องการการเชื่อมต่อที่แข็งแกร่งและไม่มีการรั่วพวกเขาเหมาะสําหรับการใช้งานที่สําคัญในอุตสาหกรรม เช่น น้ํามันและก๊าซ, การแปรรูปเคมี, การผลิตพลังงานและอากาศ
รายการDIN 2634 PN25 แฟลนจ์, หรือที่รู้จักกันในนามแหลมคอการผสมผสาน, ได้ถูกออกแบบมาเพื่อใช้ในสภาพที่อุณหภูมิสูงถึง 120 องศาเซลเซียส และสามารถทนความดันสูงถึง 25 บาร์มันสําคัญที่จะสังเกตว่า ในอุณหภูมิที่สูงกว่าผนังขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้ว ขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วและภาคปิโตรเคมีความนิยมของมันขยายไปยังประเทศเช่นแอฟริกาใต้ เคนย่า และรัสเซีย
ขนาดของDIN 2634 PN25ขนาดของท่อ, ขนาดของท่อ, ความยาวของคอ, ขนาดของหน้าที่ยกขึ้น, และรูของบอลท์การประกันความสอดคล้องและการใช้งานง่ายในระบบท่อหล่อหลากหลายการอ้างอิงไปยังแผนภูมิน้ําหนักเป็นสิ่งจําเป็นในระหว่างการผลิต เพื่อให้แน่ใจว่าการผลิตของ flanges เหล่านี้แม่นยํา
สรุปคือDIN 2634 PN25 แฟลนจ์ใช้เป็นส่วนประกอบที่น่าเชื่อถือได้ในอุตสาหกรรมที่ต้องการผลงานที่แข็งแกร่งในอุณหภูมิและความดันสูงสนับสนุนการเชื่อมต่อที่มีประสิทธิภาพและปลอดภัยในพื้นฐานสําคัญทั่วโลก.
ของเราเครื่องปรับปรุงความร้อนผลิตโดยใช้กระบวนการต่าง ๆ รวมถึงการโยน, การโกหก, และการแปรรูปแม่นยําเพื่อให้แน่ใจว่าพวกเขาตอบสนองมาตรฐานอุตสาหกรรมที่เข้มงวดสําหรับคุณภาพและความทนทานแฟลนจ์เหล่านี้สามารถติดตั้งได้ง่ายต่อระบบและอุปกรณ์ท่อ, รับประกันการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่ว
โดยเฉพาะเจาะจงออกแบบเพื่อรักษามาตรฐานสูงสุดของความละเอียดวิศวกรรมพวกมันถูกออกแบบให้ทนต่อการกัดกรองได้อย่างมีประสิทธิภาพ และทนต่ออุณหภูมิและความดันสูงทําให้มันเหมาะสมอย่างพิเศษสําหรับสภาพแวดล้อมที่ต้องการ
การรับรองการขนส่งที่ปลอดภัยเป็นสิ่งสําคัญที่สุดสําหรับเรา ซึ่งเป็นเหตุผลที่พวกเราใส่ตัวกระชับของไทเทเนียมของเราไว้ในกล่องไม้ที่แข็งแกร่ง และพาเล็ตการ แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ็ค แพ.
2. ประเภทของ DIN 2634 ทิตาเนียม weld Neck Flange
ทิตาเนียมเกรด 1ทิตาเนียมเกรด 1 เป็นเกรดทิตาเนียมที่อ่อนที่สุดและสามารถปรับปรุงได้มากที่สุดจากเกรดทิตาเนียมที่บริสุทธิ์ในทางการค้ามันถูกใช้ในส่วนใหญ่ในแอพลิเคชั่นที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า ในสภาพแวดล้อม เช่นอุตสาหกรรมแปรรูปสารเคมี.
ทิตาเนียมเกรด 2นี่คือประเภทไทเทเนียมที่ใช้กันมากที่สุด มันมีความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นรวมถึงฟลานจ์สําหรับระบบท่อ.
ทิตาเนียมเกรด 5 (Ti 6Al-4V):นี่คือประเภทสกัด และเป็นประเภทสกัดที่ใช้กันมากที่สุดของสกัดไทเทเนียมทั้งหมด. มันเพิ่มความแข็งแรงของฟลแลนจ์ขึ้นอย่างสําคัญเมื่อเทียบกับประเภทไทเทเนียมบริสุทธิ์ทิตาเนียมประเภทที่ 5 ใช้ในการใช้งานความแข็งแกร่งสูง ที่ต้องการความทนทานต่อความร้อนและการกัดกร่อน.
ทิตาเนียมเกรด 7ด้วยความสามารถในการปั่นและการผลิตที่ดีเยี่ยม ประเภทนี้รวมถึงพัลลาเดียมเพื่อความทนทานต่อการกัดสนิมที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งต่อต้านกรดลดและการโจมตีในพื้นที่ในฮาโลไดร้อน
ไทเทเนียมเกรด 12หมึกนี้มีความทนความร้อนและความแข็งแรงที่เพิ่มเติมเมื่อเทียบกับหมึกที่บริการในทางพาณิชย์อื่น ๆ
เกรด 23 ไททานี (Ti 6Al-4V ELI):เกรดนี้คล้ายกับเกรด 5 แต่มี interstitials ต่ํามาก (ELI) ทําให้มันเป็นที่ชอบสําหรับความแข็งแกร่งการแตกที่สูงขึ้นและความยืดหยุ่นที่ดีขึ้นมันมักจะใช้ในอุปกรณ์การแพทย์ และยังเหมาะสําหรับ flanges ในสถานการณ์ที่สําคัญ, การใช้งานระดับสูง
3.รายละเอียดสําหรับ DIN2634 PN25 ทิตาเนียม weld Neck Flange
| ท่อ | แฟลนจ์ | คอ | ใบหน้ายก | สกรู | น้ําหนัก | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 กิโลกรัม/dm3) | ||||||||||||||||
| เรต | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | หลุม | สาย | d2 | กิโลกรัม | |
| กว้าง | ซีรี่ย์ ISO | ซีรี่ย์ DIN | ||||||||||||||
| 15 | - | 20 | 95 | 16 | 65 | 38 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | M 12 | 14 | 0,746 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 18 | 75 | 40 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | M 12 | 14 | 1,06 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 18 | 85 | 40 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | M 12 | 14 | 1,29 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 18 | 100 | 42 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M 16 | 18 | 1,88 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 18 | 110 | 45 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M 16 | 18 | 2,33 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 20 | 125 | 48 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M 16 | 18 | 2,82 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 22 | 145 | 52 | 90 | 2,9 | 6 | 10 | 122 | 3 | 8 | M 16 | 18 | 3,74 |
| 80 | 88,9 | - | 200 | 24 | 160 | 58 | 105 | 3,2 | 8 | 12 | 138 | 3 | 8 | M 16 | 18 | 4,75 |
| 100 | - | 108 | 235 | 24 | 190 | 65 | 128 | 3,6 | 8 | 12 | 162 | 3 | 8 | M 20 | 22 | 6,52 |
| 114,3 | - | 134 | ||||||||||||||
| 125 | - | 133 | 270 | 26 | 220 | 68 | 155 | 4 | 8 | 12 | 188 | 3 | 8 | M 24 | 26 | 9,07 |
| 139,7 | - | 162 | ||||||||||||||
| 150 | - | 159 | 300 | 28 | 250 | 75 | 182 | 4,5 | 10 | 12 | 218 | 3 | 8 | M 24 | 26 | 11,8 |
| 168,3 | - | 192 | ||||||||||||||
| (175) | 193,7 | - | 350 | 28 | 280 | 75 | 218 | 5,6 | 10 | 15 | 248 | 3 | 12 | M 24 | 26 | 13,4 |
| 200 | 219,1 | - | 360 | 30 | 310 | 80 | 244 | 6,3 | 10 | 16 | 278 | 3 | 12 | M 24 | 26 | 17 |
| 250 | - | 267 | 425 | 32 | 370 | 88 | 292 | 7,1 | 12 | 18 | 335 | 3 | 12 | M 27 | 30 | 24,4 |
| 273 | - | 298 | ||||||||||||||
| 300 | 323,9 | - | 485 | 34 | 430 | 92 | 352 | 8 | 12 | 18 | 395 | 4 | 16 | M 27 | 30 | 31,2 |
| 350 | 355,6 | - | 555 | 38 | 490 | 100 | 398 | 8 | 12 | 20 | 450 | 4 | 16 | M 30 | 33 | 47,2 |
| - | 368 | 44,2 | ||||||||||||||
| 400 | 406,4 | - | 620 | 40 | 550 | 110 | 452 | 8,8 | 12 | 20 | 505 | 4 | 16 | M 33 | 36 | 61,7 |
| - | 419 | 57,9 | ||||||||||||||
| (450) | 457 | - | 670 | 42 | 600 | 110 | 500 | 8,8 | 12 | 20 | 550 | 4 | 20 | M 33 | 36 | 71,9 |
| 500 | 508 | - | 730 | 44 | 660 | 125 | 558 | 10 | 12 | 20 | 615 | 4 | 20 | M 33 | 36 | 89,6 |
| 600 | 610 | - | 845 | 46 | 770 | 125 | 660 | 11 | 12 | 20 | 720 | 5 | 20 | M 36 | 39 | 104 |
| 700 | 711 | - | 960 | 46 | 875 | 125 | 760 | 13 | 20 | 24 | 820 | 5 | 24 | M 39 | 42 | 136 |
| 800 | 813 | - | 1085 | 50 | 990 | 135 | 865 | 14 | 22 | 24 | 930 | 5 | 24 | M 45 | 48 | 186 |
| 900 | 914 | - | 1185 | 54 | 1090 | 145 | 968 | 16 | 24 | 28 | 1030 | 5 | 28 | M 45 | 48 | 236 |
| 1000 | 1016 | - | 1320 | 58 | 1210 | 155 | 1070 | 18 | 24 | 28 | 1140 | 5 | 28 | M 52 | 56 | 307 |
4ทําไมเราจึงเลือกไทเทเนียม Weld Neck Flanges ในการใช้งาน?
5.มาตรฐานของแผ่นไทเทเนียม flange
AFNOR NF E29-200-1: มาตรฐานฝรั่งเศสสําหรับฟลแลนจ์ รวมถึงฟลแลนจ์ไทเทเนียม
สินค้าประกอบการ5: มาตรฐานของสมาคมวิศวกรเครื่องกลอเมริกัน (ASME) สําหรับแผ่นขัดท่อและส่วนประกอบของแผ่นขัดท่อ
AWWA C207: มาตรฐานของสมาคมงานน้ําของอเมริกัน (AWWA) สําหรับแผ่นท่อเหล็กสําหรับการใช้งานในงานน้ํา รวมถึงแผ่นทองเหลืองที่ใช้ในการรักษาน้ํา
BS1560, BS4504, BS10: มาตรฐานอังกฤษสําหรับแผ่นขัดท่อและบอลท์ รวมถึงวัสดุไทเทเนียม
ISO7005-1: มาตรฐานองค์กรมาตรฐานนานาชาติ (ISO) สําหรับฟลแลนจ์โลหะ รวมถึงฟลแลนจ์ไทเทเนียม
MSS SP 44: สมาคมมาตรฐานผู้ผลิต (MSS) ของมาตรฐานอุตสาหกรรมวาล์วและอุปกรณ์เสริมสําหรับฟลานจ์ท่อเหล็ก รวมถึงฟลานจ์ไทเทเนียม
AS2129: มาตรฐานออสเตรเลียสําหรับฟลานจ์ รวมถึงฟลานจ์ไทเทเนียม
CSA Z24512: มาตรฐานแคนาดาสําหรับแผ่นท่อเหล็ก รวมถึงวัสดุไทเทเนียม
DIN2573, DIN2576, DIN2501, DIN2502: มาตรฐานเยอรมัน (DIN) สําหรับฟลแลนจ์ ครอบคลุมชนิดและขนาดต่าง ๆ ของฟลแลนจ์ไทเทเนียม
EN1092-1, EN1759-1: มาตรฐานยุโรป (EN) สําหรับฟลแลนจ์ รวมถึงฟลแลนจ์ไทเทเนียม
JIS B2220: มาตรฐานอุตสาหกรรมญี่ปุ่น (JIS) สําหรับแผ่นขัดท่อเหล็ก รวมถึงแผ่นขัดท่อไททานิਅਮ
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: มาตรฐานอิตาลี (UNI) สําหรับแผ่นเชือกท่อ, รวมถึงวัสดุไทเทเนียม
6. ประเภทหน้าที่แตกต่างกันของไทเทเนียม Weld Neck Flanges:
ใบหน้าที่ยกขึ้น (RF):
ประเภทหน้าที่พบทั่วไปที่สุดสําหรับแคลนคอสลัด
มีส่วนที่ยกขึ้นรอบรูที่มีความสูงเฉพาะ (โดยทั่วไป 1/16 นิ้ว) มากกว่าหน้า flange.
ให้ผิวที่กระปุกสามารถปิดได้ เพื่อให้ความเชื่อถือได้
หน้าเรียบ (FF):
มีใบหน้าเรียบ โดยไม่มีส่วนที่กระโดดขึ้น
ปกติใช้ในแอพลิเคชั่นที่การกระจายภาระของบอลท์มีความสําคัญและที่ไม่ต้องการพื้นผิวปิดเพิ่มเติมนอกกระปุก
ต้องการความแม่นยําในการจัดสรรระหว่างการประกอบ เพื่อหลีกเลี่ยงปัญหาการบดซับ
สายประกอบแบบแหวน (RTJ):
ออกแบบให้ใช้งานในความดันสูงและอุณหภูมิสูง
มีช่องล่อที่แปรรูปเข้าสู่หน้าแฟลนซ์ ซึ่งใส่ซากแหวนโลหะ
ด้านหน้าของฟลังจ์มักจะเรียบ โดยมีช่องตัดเข้าไปในมันเพื่อรองรับการปิดแหวน, รับประกันการปิดแน่นภายใต้สภาพที่รุนแรง
7การใช้งานของ DIN 2634 ทิตาเนียม weld Neck Flange
การแปรรูปทางเคมี:
แฟลนจ์คอทิตาเนียมเชื่อมถูกใช้อย่างแพร่หลายในโรงงานเคมีสําหรับเชื่อมต่อท่อที่มีสารสกัดความต้านทานต่อการกัดกรองที่ดีของไทเทเนียม รับประกันความยาวนานและลดความต้องการในการบํารุงรักษาในสภาพแวดล้อมทางเคมีที่รุนแรง.
อุตสาหกรรมน้ํามันและก๊าซ:
ในโรงงานน้ํามันและก๊าซในทะเลและบนshore, ทิตาเนียมสับคอ flanges ถูกนําไปใช้ที่ความต้านทานต่อการกัดกร่อนน้ําทะเลเป็นสิ่งสําคัญพวกเขาทนต่อสภาพที่ยากลําบากและรับประกันความน่าเชื่อถือในระยะยาวในท่อ, อุปกรณ์และสถานที่แปรรูป
การใช้งานทางทะเล:
ความต้านทานของไทเทเนียมต่อการกัดกรองของน้ําทะเลทําให้ Flanges คอสลัด DIN 2633 เหมาะสมสําหรับการใช้งานทางทะเลและโรงงานลดเกลือที่ความทนทานในสภาพแวดล้อมน้ําเกลือเป็นสิ่งจําเป็น.
การบินอวกาศ:
แฟลนจ์คอสลัดจากไทเทเนียมถูกใช้ในอุปกรณ์อากาศ เนื่องจากคุณสมบัติความเบา, ความแข็งแรง และความทนทานต่ออุณหภูมิและความดันสูงระบบเชื้อเพลิงและองค์ประกอบโครงสร้าง
อุตสาหกรรมการแพทย์:
ในอุปกรณ์และอุปกรณ์ทางการแพทย์ที่ต้องการความต้านทานต่อการกัดกรองและความเข้ากันได้ทางชีวภาพ สามารถใช้ฟลันจ์คอโลหะทิตานีได้พวกมันเหมาะสําหรับการใช้งาน เช่น ระบบส่งก๊าซทางการแพทย์ และอุปกรณ์การแพทย์ที่ปลูก.
