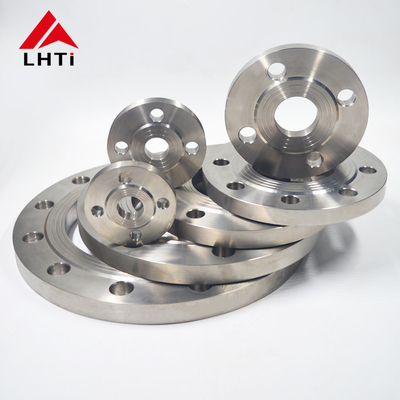

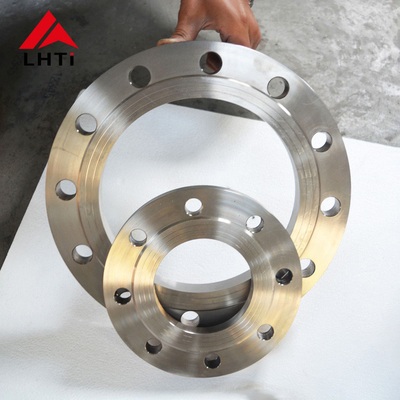

แผ่นฟลานจ์ว่าง DIN2501 Gr2 PN10 แผ่นไทเทเนียม แผ่นฟลานจ์ PL แผ่นฟลานจ์ท่อ แผ่นฟลานจ์สําหรับระบบท่อ
1.ผลิตภัณฑ์ การนําเสนอของ DIN ทิตาเนียมแผ่น Flange
เครื่องปรับปรุงความหนาผลิตจากเหล็กเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติพิเศษของพวกเขาอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรง ที่เกิดการกัดกรองทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง.
ที่สําคัญในการใช้งานของมันคือความทนทานของไทเทเนียมต่อการกัดกรองแฟลนจ์ทิตาเนียมยังแสดงให้เห็นความทนทานความเหนื่อยล้าที่ดีและความทนทาน creep, สําคัญสําหรับการรักษาผลงานที่มั่นคงในระยะเวลานาน ความสะดวกในการแปรรูปและการติดตั้งเพิ่มความน่าสนใจของพวกเขาการให้บริการทางปฏิบัติ สําหรับการใช้งานอุตสาหกรรมต่างๆ.
DIN2501 แฟลนจ์แผ่นไทเทเนียมอ้างอิงถึงชนิดเฉพาะเจาะจงของ flange ทิตาเนียมที่ปฏิบัติตามมาตรฐาน DIN (Deutsches Institut für Normung)มาตรฐาน DIN เป็นมาตรฐานทางเทคนิคของเยอรมนีที่ใช้ในอุตสาหกรรมต่างๆ เพื่อรับรองความสอดคล้อง, การแลกเปลี่ยนกันและคุณภาพของผลิตภัณฑ์เครื่องลัดแผ่นไทเทเนียมเป็นชนิดเฉพาะเจาะจงของ flange ที่ใช้ในระบบท่อเพื่อเชื่อมต่อท่อกับท่ออื่นๆ อุปกรณ์หรือวาล์วพวกเขามีลักษณะโดยการออกแบบเรียบของพวกเขาโดยไม่มีใบหน้าการปิดที่ยกขึ้นและโดยทั่วไปการก่อสร้างหนากว่าเมื่อเทียบกับชนิดอื่น ๆ ของ flanges, ให้ความแข็งแรงและความแข็งแรงที่เพียงพอสําหรับการแนบและปิดบอลท์
ระหว่างการติดตั้งเครื่องลัดแผ่นไทเทเนียมติดกับท่อหรือประตูอุปกรณ์ และติดตั้งด้วยพวงมาลัยที่ติดตั้งก่อนผ่านรูที่เจาะในขอบการปิดผิวหน้าเต็มใช้สําหรับปกคลุมพื้นผิวทั้งหมดของ flange เพื่อให้แน่ใจว่ามีการปิดและป้องกันการรั่วไหลระหว่างการทํางานของระบบ.
กล่องนี้มักจะใช้ในแอพลิเคชันที่มีความดันต่ําถึงปานกลาง เนื่องจากการออกแบบเรียบของพวกเขา ซึ่งทําให้การจัดสรรง่ายขึ้นระหว่างการติดตั้งมันมีประสิทธิภาพต่อราคา เมื่อเทียบกับชนิดของแผ่นขัดอื่น ๆ เนื่องจากต้นทุนการผลิตและการแปรรูปที่ต่ํากว่าคุณสมบัติเหล่านี้ทําให้แผ่นไทเทเนียมเป็นที่นิยมในการใช้งานอุตสาหกรรมที่หลากหลายและความแข็งแรงทางกลของไทเทเนียมเป็นประโยชน์.
2. ประเภทของ DIN 2501 ทิตาเนียมแผ่น Flange
ทิตาเนียมเกรด 1ทิตาเนียมเกรด 1 เป็นเกรดทิตาเนียมที่อ่อนที่สุดและสามารถปรับปรุงได้มากที่สุดจากเกรดทิตาเนียมที่บริสุทธิ์ในทางการค้ามันถูกใช้ในส่วนใหญ่ในแอพลิเคชั่นที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า ในสภาพแวดล้อม เช่นอุตสาหกรรมแปรรูปสารเคมี.
ทิตาเนียมเกรด 2นี่คือประเภทไทเทเนียมที่ใช้กันมากที่สุด มันมีความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นรวมถึงฟลานจ์สําหรับระบบท่อ.
ทิตาเนียมเกรด 5 (Ti 6Al-4V):นี่คือประเภทสกัด และเป็นประเภทสกัดที่ใช้กันมากที่สุดของสกัดไทเทเนียมทั้งหมด. มันเพิ่มความแข็งแรงของฟลแลนจ์ขึ้นอย่างสําคัญเมื่อเทียบกับประเภทไทเทเนียมบริสุทธิ์ทิตาเนียมประเภทที่ 5 ใช้ในการใช้งานความแข็งแกร่งสูง ที่ต้องการความทนทานต่อความร้อนและการกัดกร่อน.
ทิตาเนียมเกรด 7ด้วยความสามารถในการปั่นและการผลิตที่ดีเยี่ยม ประเภทนี้รวมถึงพัลลาเดียมเพื่อความทนทานต่อการกัดสนิมที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งต่อต้านกรดลดและการโจมตีในพื้นที่ในฮาโลไดร้อน
ไทเทเนียมเกรด 12หมึกนี้มีความทนความร้อนและความแข็งแรงที่เพิ่มเติมเมื่อเทียบกับหมึกที่บริการในทางพาณิชย์อื่น ๆ
เกรด 23 ไททานี (Ti 6Al-4V ELI):เกรดนี้คล้ายกับเกรด 5 แต่มี interstitials ต่ํามาก (ELI) ทําให้มันเป็นที่ชอบสําหรับความแข็งแกร่งการแตกที่สูงขึ้นและความยืดหยุ่นที่ดีขึ้นมันมักจะใช้ในอุปกรณ์การแพทย์ และยังเหมาะสําหรับ flanges ในสถานการณ์ที่สําคัญ, การใช้งานระดับสูง
| เกรด | C | N | O | H | Ti | Fe |
| ทิตาเนียมเกรด 1 | .08 แม็กซ์ | .03 แม็กซ์ | .18 แม็กซ์ | .015 แม็กซ์ | บอล | .20 แม็กซ์ |
| ทิตาเนียมเกรด 4 | .08 แม็กซ์ | .05 แม็กซ์ | .40 แม็กซ์ | .015 แม็กซ์ | บอล | .50 แม็กซ์ |
| ทิตาเนียมเกรด 7 | .08 แม็กซ์ | .03 แม็กซ์ | .25 แม็กซ์ | .015 แม็กซ์ | บอล | .30 แม็กซ์ |
| ทิตาเนียมเกรด 9 | .08 แม็กซ์ | .03 แม็กซ์ | .15 แม็กซ์ | .015 แม็กซ์ | รางวัล | .25 แม็กซ์ |
| ทิตาเนียมเกรด 12 | .08 แม็กซ์ | .03 แม็กซ์ | .25 แม็กซ์ | 0.15 แม็กซ์ | รางวัล | .30 แม็กซ์ |
3.รายละเอียดสําหรับ DIN2501 PN10 Titanium Plate Flange
|
ขนาดท่อชื่อ |
กว้างของ |
แฟลนจ์ ได |
บัตรประจําตัว |
ธนกรุดของ Flanges |
ดิอาของบอลท์ซิลเซ |
จํานวน |
ไดออฟ บอลท์โฮล |
น้ําหนัก |
|
|---|---|---|---|---|---|---|---|---|---|
|
พลาต |
สายตาบอด |
||||||||
|
DN |
ท่อ |
D |
D5 |
B |
K |
หลุม |
D2 |
กิโลกรัม |
กิโลกรัม |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | |
4. มาตรฐานของไทเทเนียมแผ่น Flange
AFNOR NF E29-200-1: มาตรฐานฝรั่งเศสสําหรับฟลแลนจ์ รวมถึงฟลแลนจ์ไทเทเนียม
สินค้าประกอบการ5: มาตรฐานของสมาคมวิศวกรเครื่องกลอเมริกัน (ASME) สําหรับแผ่นขัดท่อและส่วนประกอบของแผ่นขัดท่อ
AWWA C207: มาตรฐานของสมาคมงานน้ําของอเมริกัน (AWWA) สําหรับแผ่นท่อเหล็กสําหรับการใช้งานในงานน้ํา รวมถึงแผ่นทองเหลืองที่ใช้ในการรักษาน้ํา
BS1560, BS4504, BS10: มาตรฐานอังกฤษสําหรับแผ่นขัดท่อและบอลท์ รวมถึงวัสดุไทเทเนียม
ISO7005-1: มาตรฐานองค์กรมาตรฐานนานาชาติ (ISO) สําหรับฟลแลนจ์โลหะ รวมถึงฟลแลนจ์ไทเทเนียม
MSS SP 44: สมาคมมาตรฐานผู้ผลิต (MSS) ของมาตรฐานอุตสาหกรรมวาล์วและอุปกรณ์เสริมสําหรับฟลานจ์ท่อเหล็ก รวมถึงฟลานจ์ไทเทเนียม
AS2129: มาตรฐานออสเตรเลียสําหรับฟลานจ์ รวมถึงฟลานจ์ไทเทเนียม
CSA Z24512: มาตรฐานแคนาดาสําหรับแผ่นท่อเหล็ก รวมถึงวัสดุไทเทเนียม
DIN2573, DIN2576, DIN2501, DIN2502: มาตรฐานเยอรมัน (DIN) สําหรับฟลแลนจ์ ครอบคลุมชนิดและขนาดต่าง ๆ ของฟลแลนจ์ไทเทเนียม
EN1092-1, EN1759-1: มาตรฐานยุโรป (EN) สําหรับฟลแลนจ์ รวมถึงฟลแลนจ์ไทเทเนียม
JIS B2220: มาตรฐานอุตสาหกรรมญี่ปุ่น (JIS) สําหรับแผ่นขัดท่อเหล็ก รวมถึงแผ่นขัดท่อไททานิਅਮ
UNI 2276, UNI 2277, UNI 2278, UNI 6089, UNI 6090: มาตรฐานอิตาลี (UNI) สําหรับแผ่นท่อ, รวมถึงวัสดุไทเทเนียม
| ชื่อสินค้า | เครื่องปรับปรุงความหนาว |
|---|---|
| ระยะขนาด | 1/2 ′′ (15 NB) ถึง 48 ′′ (1200 NB) |
| ประเภท / ระดับความดัน | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 เป็นต้น |
| มาตรฐาน / ขนาด | สินค้า:5, B16.47 ซีรี่ย์ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3 และอื่นๆ1, API7S-15, API7S-43, API605 |
| ประเภทหน้า flange / ประเภทการเชื่อมต่อ | แฟลนจ์ใบหน้าเรียบ (FF), แฟลนจ์ใบหน้าสูง (RF), แฟลนจ์ข้อแหวน (RTJ), แฟลนจ์ข้อกระโปรง, แฟลนจ์ชายและหญิง (M&F), แฟลนจ์ลิ้นใหญ่และเล็กและกระโปรง (T&G) |
| ขนาด | ANSI B165, ANSI B16.47 ซีรี่ย์ A & B, ASA, API-605, MSS SP44, AWWA, การออกแบบตามสั่ง |
| การออกแบบตามสั่ง | ตามการวาดของคุณ AS, BS, ANSI, DIN, JIS |
| ใบรับรองการทดสอบวัสดุ (MTC) | ตาม EN 10204 3.2 และ EN 10204 3.1ใบรับรองการทดสอบ NACE MR0175, NACE MR0103 |
| ใบรับรองการทดสอบ | รายงานการทดสอบเรดิโอแกรฟี 100% EN 10204/3.1B ใบรับรองวัสดุแพร่ รายงานการตรวจสอบของผู้บริหารที่สาม ฯลฯ |
| การทดสอบ | เครื่องทดสอบแบบฮิดรอสแตตติก สเปคตรกราฟอ่านตรง เครื่องตรวจสอบความบกพร่องแบบ UI ทราซอนิก เครื่องตรวจสอบรังสีเอ็กซ์ เครื่องตรวจสอบอนุภาคแม่เหล็ก |
| อุปกรณ์ / เครื่องจักร | เครื่องพิมพ์ เครื่องผลัก เครื่องบิด เครื่องบดทราย เครื่องบีเวลล์ไฟฟ้า ฯลฯ |
| การเคลือบ | สีต้านสนิม สีดําน้ํามัน สีเหลืองโปร่งใส สีผสมยาง |
| สาเหตุ | อินเดีย / อเมริกา / ญี่ปุ่น / ยุโรปตะวันตก / เกาหลี |
| การใช้งาน/การใช้งาน | ออฟชอร์, สถานที่ผลิตน้ํามัน, การสร้างเรือ, ระบบน้ํา, ก๊าซธรรมชาติ, โครงการท่อ, พลังงานไฟฟ้า เป็นต้น |
| เครือข่ายส่งออกชั้นนํา | สหรัฐอเมริกา สหราชอาณาจักร กาตาร์ เม็กซิโก ไนจีเรีย ซาอุดีอาระเบีย คูเวต อิหร่าน คาซัคสถาน บาห์เรน เวียดนาม อินโดนีเซีย นอร์เวย์ กานา โคลัมเบีย อาเซอร์ไบจาน ลิเบีย |
5การใช้งานของ DIN2501 ทิตาเนียมแผ่น Flange
6.การตรวจสอบ flange คอ weld ทิตานีียม
การทดสอบทางสายตา (VT):ซึ่งเกี่ยวข้องกับการตรวจสอบพื้นผิวของผสมผสานและฟลานจ์ด้วยสายตา เพื่อตรวจพบความบกพร่องที่เห็นได้ เช่นรอยแตก, ขุมขวาง, หรือโปรไฟล์ผสานที่ไม่เหมาะสม
การทดสอบ Ultrasonic (UT):เทคนิคนี้ใช้คลื่นเสียงความถี่สูงในการตรวจพบความบกพร่องภายในวัสดุ เช่น ขอบว่าง, การรวม, หรือรอยแตก.
การตรวจฉายแสง (RT):วิธีนี้ใช้รังสีเอ็กซ์หรือรังสีแกมม่าในการผลิตภาพของโครงสร้างภายในของสอและฟลานจ์. มันมีประสิทธิภาพในการตรวจหาความบกพร่องภายในและประเมินคุณภาพสอ.
การทดสอบอนุภาคแม่เหล็ก (MT):MT ใช้ในการตรวจพบความบกพร่องบนผิวและใกล้ผิวของวัสดุไฟรอมักเนตวิธีนี้อาจไม่สามารถใช้ได้ เว้นแต่มีวัสดุแม่เหล็กใกล้เคียงหรือเคลือบที่สามารถแม่เหล็ก.
การทดสอบสารเจาะ/สารเจาะสี (PT):การ ปรับปรุง ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว
การทดสอบกระแสไฟฟ้า Eddy (ET):อีทีใช้อิเล็กทรอมักเนติกอินดักชั่น เพื่อตรวจพบความบกพร่องบนพื้นผิวและใกล้พื้นผิว ในวัสดุที่นําไฟ เช่น ไทเทเนียม
การปล่อยเสียง (AE):AE รวมถึงการติดตามการปล่อยเสียงจากวัสดุภายใต้ความเครียดเพื่อตรวจพบการเปลี่ยนแปลงที่ชี้แจงถึงความบกพร่องเช่นรอยแตกหรือรั่วไหล.
