| ชื่อแบรนด์: | LHTi,China |
| เลขรุ่น: | ทิตาเนียม Weld Neck Flange |
| ขั้นต่ำ: | 1-5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

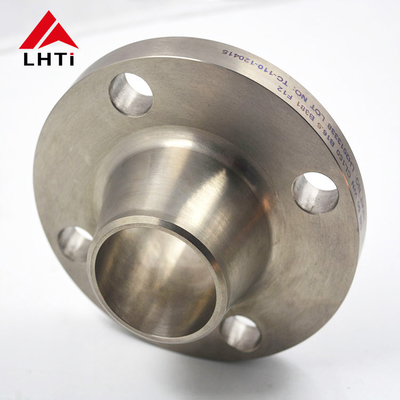

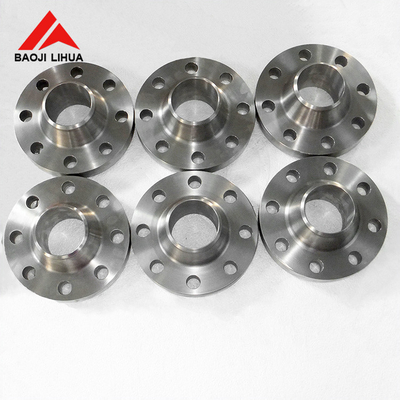

WNRF ทิตาเนียม Weld Neck Flange DIN 2633 เกรด 5 เกรด 7 PN 16 Flange WN RF ในระบบท่อ
1.ผลิตภัณฑ์ การนําเสนอของ DIN2633 ทิตาเนียม weld Neck Flange
แฟลนจ์ไทเทเนียม ผลิตจากเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติที่พิเศษอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรง ที่เกิดการกัดกรองทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง.
ที่สําคัญในการใช้งานของมันคือความทนทานของไทเทเนียมต่อการกัดกรองแฟลนจ์ทิตาเนียมยังแสดงให้เห็นความทนทานความเหนื่อยล้าที่ดีและความทนทาน creep, สําคัญสําหรับการรักษาผลงานที่มั่นคงในระยะเวลานาน ความสะดวกในการแปรรูปและการติดตั้งเพิ่มความน่าสนใจของพวกเขาการให้บริการทางปฏิบัติ สําหรับการใช้งานอุตสาหกรรมต่างๆ.
รายการDIN 2633 PN16 ทิตาเนียมสอยคอ flangeเป็นชนิดเฉพาะเจาะจงของ flange ออกแบบตามมาตรฐาน DIN ของเยอรมัน.DIN 2633 ระบุขนาด, รายละเอียดวัสดุ, และความต้องการทางเทคนิคสําหรับ flanges คอ weld.
วัสดุ
ลักษณะการออกแบบ:
ขนาดและรายละเอียด:
เครื่องปั่นคอได้ถูกเลือกสําหรับการใช้งาน เพราะมันโดดเด่นในสภาพที่รุนแรงและวิกฤต
แฟลนจ์คอสลัดให้การเชื่อมต่อที่แข็งแกร่งและแข็งแกร่งระหว่างท่อหรืออุปกรณ์เสริม ที่สามารถทนความดันภายในที่สูงโดยไม่ต้องรั่วการออกแบบคอการผสมผสานลดความเข้มข้นความเข้มข้นที่ร่วมซึ่งเป็นสิ่งสําคัญในสภาพความดันสูง
ในอุตสาหกรรม เช่น น้ํามันและก๊าซ, การแปรรูปเคมี, และการผลิตพลังงาน, ที่อุณหภูมิและความดันสามารถแปรปรวนได้มาก, แฟลนจ์คอสลัดให้ความมั่นคงและความน่าเชื่อถือ.พวกมันรักษาความปลอดภัยในสถานการณ์การทํางานที่หลากหลาย.แฟลนส์คอสลัดมักถูกทําจากวัสดุ เช่น เหล็กไร้ขัด หรือไทเทเนียม ซึ่งสามารถทนอุณหภูมิสูงโดยไม่สูญเสียคุณสมบัติทางกลนี้ทําให้พวกเขาเหมาะสมสําหรับการใช้งานที่เกี่ยวข้องกับเหลวร้อนหรือก๊าซ.
การสร้างที่แข็งแกร่งของแหลมคอสลัด ให้แน่ใจว่าพวกเขาสามารถจัดการกับของเหลวอันตรายและกัดสนองได้อย่างปลอดภัย พวกเขาให้การเชื่อมต่อที่ปลอดภัยที่ลดความเสี่ยงของการรั่วไหลหรือการทําลายของสําคัญสําหรับอุตสาหกรรมที่จัดการกับสารลุก.การใช้งานบางอย่าง เช่น ในกระบวนการ cryogenic หรือสภาพแวดล้อมแอร์ติก ต้องการองค์ประกอบที่ยังคงเชื่อถือได้ในอุณหภูมิต่ํามากเมื่อผลิตจากวัสดุที่เหมาะสม และมีข้อพิจารณาด้านการออกแบบที่เหมาะสม, สามารถรักษาความสมบูรณ์แบบของพวกเขา แม้ในสภาพใต้ศูนย์
2. ประเภทที่ 5 และประเภทที่ 7 ของ DIN 2633
ทิตาเนียมเกรด 5 และเกรด 7 เป็นเหล็กเหล็กเหล็กไทเทเนียมที่ได้รับความนิยมสองประเภท แต่ละประเภทมีลักษณะและการใช้งานเฉพาะเจาะจง:
ทิตาเนียมเกรด 5 (Ti-6Al-4V):
องค์ประกอบ: ไทเทเนียมเกรด 5 เป็นเหล็กสับสน alpha-beta ประกอบด้วยไทเทเนียม 90% อลูมิเนียม 6% และวาเนเดียม 4%สารประกอบนี้ให้ความสมดุลของคุณสมบัติที่ทําให้มันเป็นสับสนธิไทเทเนียมที่ใช้อย่างแพร่หลายที่สุด.
ความแข็งแรง: มันมีสัดส่วนความแข็งแรงกับน้ําหนักที่ดีเยี่ยม ทําให้มันเหมาะสําหรับการใช้งานด้านอากาศ ทะเลและอุตสาหกรรมที่ความแข็งแรงของน้ําหนักเบาเป็นสิ่งสําคัญ
ความต้านทานต่อการกัดสนอง: ทิตาเนียมเกรด 5 มีความต้านทานต่อการกัดสนองที่ดี แม้ว่ามันจะไม่สูงเท่าทิตาเนียมบริสุทธิ์ (เกรด 1) แต่ยังคงทนทานต่อสภาพแวดล้อมส่วนใหญ่
ความทนทานต่ออุณหภูมิ: มันยังคงมีคุณสมบัติในอุณหภูมิที่สูงขึ้น ทําให้มันเหมาะสําหรับการนําไปใช้ในอุณหภูมิที่สูง
การประยุกต์ใช้: ส่วนประกอบเครื่องบิน (เครื่องบิน, เครื่องยนต์เจ็ท), อุปกรณ์ทางเรือ, อุปกรณ์การแพทย์, ส่วนประกอบรถยนต์, อุปกรณ์กีฬา, และเครื่องจักรอุตสาหกรรม
ทิตาเนียมเกรด 7 (Ti-0.15Pd):
องค์ประกอบ: ไทเทเนียมเกรด 7 เป็นเหล็กผสมไทเทเนียมที่มีพัลลาเดียมเพิ่มขึ้น 0.15% เพิ่มความทนทานต่อการกัดสนิม
ความต้านทานต่อการกัดสนอง: ทิตาเนียมเกรด 7 มีความต้านทานต่อการกัดสนองสูงในสภาพแวดล้อมที่ลดและออกซิเดนเบา ๆ รวมถึงคลอรีด มันทนทานต่อการกัดสนองมากกว่าทิตาเนียมเกรด 2
ความสามารถในการผสมผสาน: มันมีความสามารถในการผสมผสานที่ดี ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการการผลิตและการประกอบ
ความแข็งแรง: ทิตาเนียมเกรด 7 มีความแข็งแรงต่ํากว่าเกรด 5 แต่ยังคงเพียงพอสําหรับการใช้งานหลาย ๆ อย่าง
การประยุกต์ใช้: การแปรรูปเคมี, การปลดเกลือ, สภาพแวดล้อมทะเล, และการประยุกต์ใช้อื่น ๆ ที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่ามันยังถูกใช้ในเครื่องปลูกทางการแพทย์ที่ความเข้ากันและกันทานต่อการกัดกร่อนเป็นสิ่งสําคัญ.
| เกรด | C | N | O | H | Ti | Fe |
| ทิตาเนียมเกรด 1 | .08 แม็กซ์ | .03 แม็กซ์ | .18 แม็กซ์ | .015 แม็กซ์ | บอล | .20 แม็กซ์ |
| ทิตาเนียมเกรด 4 | .08 แม็กซ์ | .05 แม็กซ์ | .40 แม็กซ์ | .015 แม็กซ์ | บอล | .50 แม็กซ์ |
| ทิตาเนียมเกรด 7 | .08 แม็กซ์ | .03 แม็กซ์ | .25 แม็กซ์ | .015 แม็กซ์ | บอล | .30 แม็กซ์ |
| ทิตาเนียมเกรด 9 | .08 แม็กซ์ | .03 แม็กซ์ | .15 แม็กซ์ | .015 แม็กซ์ | รางวัล | .25 แม็กซ์ |
| ทิตาเนียมเกรด 12 | .08 แม็กซ์ | .03 แม็กซ์ | .25 แม็กซ์ | 0.15 แม็กซ์ | รางวัล | .30 แม็กซ์ |
3.รายละเอียดของ DIN2633 PN16 ทิตาเนียม Weld Neck Flange
| ท่อ | แฟลนจ์ | คอ | ใบหน้ายก | สกรู | น้ําหนัก | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (7,85 กิโลกรัม/dm3) | ||||||||||||||||
| เรต | d1 | D | b | k | h1 | d3 | s | r | h2 | d4 | f | หลุม | สาย | d2 | กิโลกรัม | |
| กว้าง | ซีรี่ย์ ISO | ซีรี่ย์ DIN | ||||||||||||||
| 15 | - | 20 | 95 | 14 | 65 | 35 | 30 | 2 | 4 | 6 | 45 | 2 | 4 | M 12 | 14 | 0,648 |
| 21,3 | - | 32 | ||||||||||||||
| 20 | - | 25 | 105 | 16 | 75 | 38 | 38 | 2,3 | 4 | 6 | 58 | 2 | 4 | M 12 | 14 | 0,952 |
| 26,9 | - | 40 | ||||||||||||||
| 25 | - | 30 | 115 | 16 | 85 | 38 | 42 | 2,6 | 4 | 6 | 68 | 2 | 4 | M 12 | 14 | 1,14 |
| 33,7 | - | 45 | ||||||||||||||
| 32 | - | 38 | 140 | 16 | 100 | 40 | 52 | 2,6 | 6 | 6 | 78 | 2 | 4 | M 16 | 18 | 1,69 |
| 42,4 | - | 56 | ||||||||||||||
| 40 | - | 44,5 | 150 | 16 | 110 | 42 | 60 | 2,6 | 6 | 7 | 88 | 3 | 4 | M 16 | 18 | 1,86 |
| 48,3 | - | 64 | ||||||||||||||
| 50 | - | 57 | 165 | 18 | 125 | 45 | 72 | 2,9 | 6 | 8 | 102 | 3 | 4 | M 16 | 18 | 2,53 |
| 60,3 | - | 75 | ||||||||||||||
| 65 | 76,1 | - | 185 | 18 | 145 | 45 | 90 | 2,9 | 6 | 10 | 122 | 3 | 4 | M 16 | 18 | 3,06 |
| 80 | 88,9 | - | 200 | 20 | 160 | 50 | 105 | 3,2 | 8 | 10 | 138 | 3 | 8 | M 16 | 18 | 3,7 |
| 100 | - | 108 | 220 | 20 | 180 | 52 | 125 | 3,6 | 8 | 12 | 158 | 3 | 8 | M 16 | 18 | 4,62 |
| 114,3 | - | 131 | ||||||||||||||
| 125 | - | 133 | 250 | 22 | 210 | 55 | 150 | 4 | 8 | 12 | 188 | 3 | 8 | M 16 | 18 | 6,3 |
| 139,7 | - | 156 | ||||||||||||||
| 150 | - | 159 | 285 | 22 | 240 | 55 | 175 | 4,5 | 10 | 12 | 212 | 3 | 8 | M 20 | 22 | 7,75 |
| 168,3 | - | 184 | ||||||||||||||
| (175) | 193,7 | - | 315 | 24 | 270 | 60 | 210 | 5,4 | 10 | 12 | 242 | 3 | 8 | M 20 | 22 | 9,85 |
| 200 | 219,1 | - | 340 | 24 | 295 | 62 | 235 | 5,9 | 10 | 16 | 268 | 3 | 12 | M 20 | 22 | 11 |
| 250 | - | 267 | 405 | 26 | 355 | 70 | 285 | 6,3 | 12 | 16 | 320 | 3 | 12 | M 24 | 26 | 15,6 |
| 273 | - | 292 | ||||||||||||||
| 300 | 323,9 | - | 460 | 28 | 410 | 78 | 344 | 7,1 | 12 | 16 | 378 | 4 | 12 | M 24 | 26 | 22 |
| 350 | 355,6 | - | 520 | 30 | 470 | 82 | 390 | 8 | 12 | 16 | 438 | 4 | 16 | M 24 | 26 | 31,2 |
| - | 368 | 28,8 | ||||||||||||||
| 400 | 406,4 | - | 580 | 32 | 525 | 85 | 445 | 8 | 12 | 16 | 490 | 4 | 16 | M 27 | 30 | 39,3 |
| - | 419 | 36,3 | ||||||||||||||
| (450) | 457 | - | 640 | 34 | 585 | 85 | 490 | 8 | 12 | 16 | 550 | 4 | 20 | M 27 | 30 | 44,3 |
| 500 | 508 | - | 715 | 34 | 650 | 90 | 548 | 8 | 12 | 16 | 610 | 4 | 20 | M 30 | 33 | 61 |
| 600 | 610 | - | 840 | 36 | 770 | 95 | 652 | 8,8 | 12 | 18 | 725 | 5 | 20 | M 33 | 36 | 75,4 |
| 700 | 711 | - | 910 | 36 | 840 | 100 | 755 | 8,8 | 12 | 18 | 795 | 5 | 24 | M 33 | 36 | 77 |
| 800 | 813 | - | 1025 | 38 | 950 | 105 | 855 | 10 | 12 | 20 | 900 | 5 | 24 | M 36 | 39 | 101 |
| 900 | 914 | - | 1125 | 40 | 1050 | 110 | 955 | 10 | 12 | 20 | 1000 | 5 | 28 | M 36 | 39 | 122 |
| 1000 | 1016 | - | 1255 | 42 | 1170 | 120 | 1058 | 10 | 16 | 22 | 1115 | 5 | 28 | M 39 | 42 | 162 |
4. ข้อดีของไทเทเนียม Weld Neck Flanges
5การใช้งานของ DIN 2633 ทิตาเนียม weld Neck Flange
การใช้ฟลานจ์จากไทเทเนียมในภาคการบินมีความสําคัญหลายเหตุผล:
การลดน้ําหนัก: สารสกัดไทเทเนียมที่ใช้ในฟลังส์ มีสัดส่วนความแข็งแรงต่อน้ําหนักที่ดีเยี่ยม ทําให้มันเป็นที่ต้องการมากในด้านอากาศวิศวกร มัก พยายาม ลด น้ําหนัก เครื่องบิน โดย ยัง มี ความแข็งแรง เพื่อ เพิ่ม ประสิทธิภาพ ใน การ ใช้ น้ํามัน และ การบินหมึกไทเทเนียมมีส่วนร่วมอย่างสําคัญในการบรรลุเป้าหมายนี้โดยการลดน้ําหนักโครงสร้างโดยรวม
ความต้านทานต่อการกัดกรอง:แฟลนจ์ไทเทเนียมแสดงความทนทานต่อการกัดสนิมที่โดดเด่น โดยเฉพาะอย่างยิ่งต่อ Ion คลอรีด ที่แพร่หลายในสภาพแวดล้อมทะเลเครื่องบินและเฮลิคอปเตอร์ที่ทํางานในสภาพเช่นนี้ต้องการส่วนประกอบที่มีความทนทานต่อการกัดกร่อนที่แข็งแรงที่มีฟลานจ์จากไทเทเนียมมีบทบาทสําคัญ
ความสามารถในการทํางานในอุณหภูมิสูงผนังไทเทเนียมรักษาความแข็งแรงและความมั่นคงในอุณหภูมิสูง ทําให้มันเหมาะสําหรับการใช้งาน เช่น ส่วนประกอบของเครื่องยนต์,และเครื่องยนต์เจ็ทที่ต้องการวัสดุที่ทนความร้อนพวกมันทนต่อการไหลของอากาศและการปล่อยความร้อนในอุณหภูมิสูง โดยยังคงรักษาความสมบูรณ์แบบและการทํางานของโครงสร้าง
ความต้องการความแข็งแรงสูง:ความแข็งแกร่งสูงของแผ่นไททานีมทําให้มันสามารถทนภาระแบบไดนามิกและความเครียดทางกลที่เฉพาะสําหรับการบิน, รับประกันความปลอดภัยในการบินและความน่าเชื่อถือของโครงสร้าง.พวกมันถูกใช้ทั่วไปในส่วนที่สําคัญ เช่น รถบรรทุก, รวมปีก, ส่วนประกอบโครงสร้าง, และระบบควบคุมการบิน
ความทนทานต่อการเสื่อมและความเหนื่อยล้าสายเหล็กไทเทเนียมมีความทนทานต่อความเหนื่อยล้าและการสวมใส่ที่ดีเยี่ยม สําคัญสําหรับการใช้งานด้านอากาศศาสตร์ที่ต้องใช้บ่อยและใช้งานแรงสูงแฟลนจ์ทิตาเนียมรักษาผลงานที่คงที่ตลอดระยะเวลานาน, ลดความเสี่ยงของการเสียหายและความล้มเหลวเนื่องจากความเหนื่อยล้าและการใช้งาน
