แฟลนจ์ไทเทเนียม
Created with Pixso.

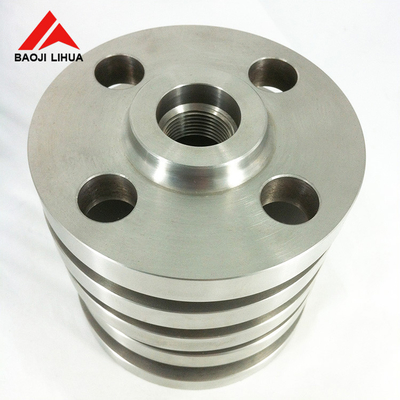

ทิตาเนียม Slip On Flange SO Flange ASME B16.5 Gr2 Gr5 Gr7 Class 150 SO RF FF หน้าที่ยกขึ้นสําหรับอุตสาหกรรมท่อ

ทิตาเนียม Slip On Flange SO Flange ASME B16.5 Gr2 Gr5 Gr7 Class 150 SO RF FF หน้าที่ยกขึ้นสําหรับอุตสาหกรรมท่อ

ชื่อแบรนด์: LHTi
เลขรุ่น: ไทเทเนียมสลิปออนหน้าแปลน
ขั้นต่ำ: 1-5 ชิ้น
ราคา: โปร่ง
เงื่อนไขการจ่ายเงิน: L/C, D/A, D/P, T/T, Western Union
ความสามารถในการจําหน่าย: 5,000 ชิ้นต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
บาวจี ประเทศจีน
ได้รับการรับรอง:
ISO9001, TUV etc.
มาตรฐานสินค้า:
ASME B16.5 สลิปบนฟลานจ์
วัสดุ:
โลหะไทเทเนียม/โลหะผสมไทเทเนียม
คุณภาพของวัสดุ:
ไทเทเนียมเกรด 2, เกรด 5, เกรด 7
ความดันระดับ:
คลาส 150 คลาส 300 คลาส 600 คลาส 900 คลาส 1500
ขนาด:
1/2''~24''
ประเภทใบหน้า:
RF, FF, TG, RJ เป็นต้น
ลักษณะ:
มีความแข็งแรงสูง ทนต่อการกัดกร่อนได้ดี
กระบวนการ:
การโยน, การโกง, การแปรรูป, เป็นต้น
การบํารุงผิว:
ขัด พ่นทราย อโนไดซ์ ฯลฯ
การใช้งาน:
ท่อส่งน้ำมันและก๊าซ โรงงานเคมี โรงงานผลิตไฟฟ้า ฯลฯ
รายละเอียดการบรรจุ:
กรณีไม้อัดหรือพาเลท ฯลฯ
สามารถในการผลิต:
5,000 ชิ้นต่อเดือน
เน้น:

ASME B16.5 ทิตาเนียมสลิปบนฟลานจ์

,

อุตสาหกรรมท่อท่อ ทิตาเนียมสลิปบน flange

,

ยกหน้าขึ้น SO Flange

รายละเอียดสินค้า

ทิตาเนียม Slip On Flange SO Flange ASME B16.5 Gr2 Gr5 Gr7 Class 150 SO RF FF หน้าที่ยกขึ้นสําหรับอุตสาหกรรมท่อ



1.ผลิตภัณฑ์นําเสนอของ ASME B16.5 ทิตาเนียมสลิปบน flange



เครื่องยืดหยุ่นจากไททานีมที่สอดคล้องกับมาตรฐาน ASME B16.5 และทําจากเหล็กไทเทเนียมเกรด 2 มีบทบาทสําคัญในอุตสาหกรรมน้ํามันและก๊าซฟลานจ์เหล่านี้ที่มีหน้าที่ยกขึ้นถูกออกแบบมาเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่วไหลในท่อและอุปกรณ์ที่ได้รับความดันสูงและสภาพแวดล้อม corrosiveรายงานนี้วิเคราะห์รายละเอียด, คุณสมบัติและการใช้งานของ ASME B16.5 เกรด 2 คลาส 150ย้ําความสําคัญในการเพิ่มประสิทธิภาพและความน่าเชื่อถือในการปฏิบัติงานในภาคน้ํามันและก๊าซ.



อุตสาหกรรมน้ํามันและก๊าซพึ่งพาส่วนประกอบที่แข็งแกร่งและทนทานมาก เพื่อรักษาความสมบูรณ์แบบของระบบและอุปกรณ์ท่อแฟลนจ์ลื่นจากไทเทเนียมถูกเลือกสําหรับความทนทานต่อการกัดกร่อนและคุณสมบัติทางกลที่โดดเด่น, ทําให้พวกเขาเหมาะสมสําหรับการใช้งานที่ต้องการในแพลตฟอร์มนอกทะเล, โรงแปรรูปและโรงงานแปรรูปเคมีและคุณสมบัติการทํางานของ ASME B16.5 เกรด 2 คลาส 150 ทิตาเนียม slip-on flanges with raised face, รายละเอียดบทบาทของพวกเขาในการแก้ปัญหาเกี่ยวกับการขนส่งของเหลว, อุณหภูมิสูง,และสื่อรุนแรงที่พบในการดําเนินงานน้ํามันและก๊าซ.





มาตรฐาน ASME B16.5 สําหรับฟลแลนจ์สลิป-ออนทิตาเนียมให้แนวทางและรายละเอียดเฉพาะเจาะจงสําหรับการผลิตและการใช้

ขนาดและความอนุโมทนา: ASME B16.5 ระบุขนาด, ความอนุโมทนา, และวัสดุสําหรับ flanges slip-on ทิตาเนียม.มีความแรงกดชนิดจากประเภท 150 ถึง 2500.

วัสดุ: มาตรฐานนี้ครอบคลุมโลหะเหล็กไทเทเนียมหลายชนิดที่เหมาะสําหรับฟลแลนจ์สลิก-ออน รวมถึงเกรด 2 (Ti-CP) เกรด 5 (Ti-6Al-4V) และเกรดไทเทเนียมบริสุทธิ์และเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็กเหล็ก

การออกแบบ: ผนังลื่นไทเทเนียมตาม ASME B16.5 ถูกออกแบบให้ลื่นผ่านปลายท่อและเชื่อมทั้งภายในและภายนอกเพื่อให้ความแข็งแรงและความแน่นที่เพียงพอ

การเผชิญหน้าและการเสร็จสิ้น: แฟลนจ์มักมีหน้าที่ยกขึ้น (RF), หน้าเรียบ (FF), หรือข้อประกอบแบบแหวน (RTJ) ที่เผชิญหน้าตามความต้องการการใช้งานการเสร็จและการแปรรูปของหน้า flange ติดตาม ASME B16.5 มาตรฐานเพื่อรับรองความเหมาะสมและความสมบูรณ์แบบของเครื่องประปา

การทดสอบและการตรวจสอบ: มาตรฐานกําหนดขั้นตอนการทดสอบ เช่น การทดสอบแบบไฮโดรสแตติก การตรวจสอบมิติและการรับรองวัสดุ เพื่อให้แน่ใจว่ามีความตรงกับความต้องการที่กําหนดและการรับประกันคุณภาพ.







2. เกรดของ ASME B16.5 ทิตาเนียม Slip บน Flange

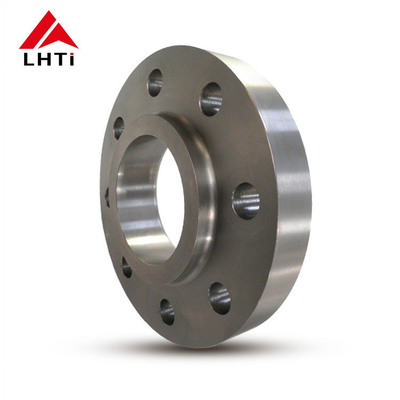

ทิตาเนียม Slip On Flange SO Flange ASME B16.5 Gr2 Gr5 Gr7 Class 150 SO RF FF หน้าที่ยกขึ้นสําหรับอุตสาหกรรมท่อ 0



ASME B16.5 ทิตานีสลิป-ออน แฟลเลนซ์ปกติมีให้เลือกในหลายประเภทของไทเทเนียมและเหล็กผสมไทเทเนียม การเลือกประเภทขึ้นอยู่กับความต้องการการใช้งานเฉพาะเจาะจง รวมถึงความทนทานต่อการกัดสนอง คุณสมบัติทางกลและการพิจารณาค่าใช้จ่าย.

  1. ทิตาเนียมบริสุทธิ์ในทางการค้า:

    • เกรด 2 (UNS R50400): นี้คือเกรดของไทเทเนียมที่ใช้กันอย่างแพร่หลายที่สุด เนื่องจากความทนทานต่อการกัดสนองที่ดีที่สุด, การปรับปรุง, และ weldability.เหมาะสําหรับการใช้งานอุตสาหกรรมที่หลากหลายที่ต้องการความแข็งแรงปานกลางและความทนทานต่อการกัดกร่อนที่ดี.
  2. โลหะไทเทเนียม:

    • เกรด 5 (Ti-6Al-4V, UNS R56400): นี้คือสับสนธิไททานิਅਮที่ใช้กันทั่วไปที่สุด, ที่รู้จักกันดีด้วยความแข็งแรงสูง, คุณสมบัติเบาและความทนทานต่อการกัดกร่อนที่ดีเยี่ยม.ทะเลและอุตสาหกรรมแปรรูปสารเคมี
    • เกรด 7 (UNS R52400): ทิตาเนียมเกรด 7 เป็นที่รู้จักกันดีด้วยความสามารถในการปั่นที่ดีและความทนทานต่อการกัดกร่อนในสภาพแวดล้อมที่ลดและออกซิเดนเล็กน้อย มักถูกใช้ในอุปกรณ์การแปรรูปเคมี
    • เกรด 12 (UNS R53400): สายเหล็กไทเทเนียมนี้มีความทนทานต่อการกัดกร่อนที่ดีเยี่ยมในสภาพแวดล้อมที่มีการออกซิเดนสูงและเหมาะสําหรับการแปรรูปเคมีและการใช้งานทางทะเล
    • เกรด 23 (Ti-6Al-4V ELI, UNS R56401): คล้ายกับเกรด 5 แต่มีสารสกัดส่วน (ELI) ต่ํามากสารเหล็กไทเทเนียมเกรด 23 ใช้ในอุปกรณ์ทางการแพทย์และอากาศศาสตร์ที่ต้องการความเข้ากันได้ทางชีวภาพและความแข็งแรงสูง.
เกรด C N O H Ti Fe
ทิตาเนียมเกรด 1 .08 แม็กซ์ .03 แม็กซ์ .18 แม็กซ์ .015 แม็กซ์ บอล .20 แม็กซ์
ทิตาเนียมเกรด 4 .08 แม็กซ์ .05 แม็กซ์ .40 แม็กซ์ .015 แม็กซ์ บอล .50 แม็กซ์
ทิตาเนียมเกรด 7 .08 แม็กซ์ .03 แม็กซ์ .25 แม็กซ์ .015 แม็กซ์ บอล .30 แม็กซ์
ทิตาเนียมเกรด 9 .08 แม็กซ์ .03 แม็กซ์ .15 แม็กซ์ .015 แม็กซ์ รางวัล .25 แม็กซ์
ทิตาเนียมเกรด 12 .08 แม็กซ์ .03 แม็กซ์ .25 แม็กซ์ 0.15 แม็กซ์ รางวัล .30 แม็กซ์



3. อุณหภูมิข้อมูลเฉพาะเจาะจงสําหรับ ASME B16.5 Titanium Slip On Flange



ANSI B165 ความดันระดับของไทเทเนียม Flanges
อุณหภูมิ °F ประเภท 150 ประเภท 300 ประเภท 400 ประเภท 600 ประเภท 900 ประเภท 1500 ประเภท 2500
- 20 ถึง 100 275 720 960 1440 2160 3600 6000
200 230 600 800 1200 1800 3000 5000
300 205 540 720 1080 1620 2700 4500
400 190 495 660 995 1490 2485 4140
500 170 465 620 930 1395 2330 3880
600 140 435 580 875 1310 2185 3640
650 125 430 575 860 1290 2150 3580
700 110 425 565 850 1275 2125 3540
750 95 415 555 830 1245 2075 3460
800 80 405 540 805 1210 2015 3360
850 65 395 530 790 1190 1980 3300
900 50 390 520 780 1165 1945 3240
950 35 380 510 765 1145 1910 3180
1000 20 320 430 640 965 1605 2675
1050 20 310 410 615 925 1545 2570
1100 20 255 345 515 770 1285 2145
1150 20 200 265 400 595 995 1655
1200 20 155 205 310 465 770 1285
1250 20 115 150 225 340 565 945
1300 20 85 115 170 255 430 715
1350 20 60 80 125 185 310 515
1400 20 50 65 95 145 240 400
1450 15 35 45 70 105 170 285
1500 10 25 35 55 80 135 230



4.การตรวจสอบลื่นไทเทเนียมบนฟลานจ์

การทดสอบทางสายตา (VT):ซึ่งเกี่ยวข้องกับการตรวจสอบพื้นผิวของผสมผสานและฟลานจ์ด้วยสายตา เพื่อตรวจพบความบกพร่องที่เห็นได้ เช่นรอยแตก, ขุมขวาง, หรือโปรไฟล์ผสานที่ไม่เหมาะสม



การทดสอบ Ultrasonic (UT):เทคนิคนี้ใช้คลื่นเสียงความถี่สูงในการตรวจพบความบกพร่องภายในวัสดุ เช่น ขอบว่าง, การรวม, หรือรอยแตก.



การตรวจฉายแสง (RT):วิธีนี้ใช้รังสีเอ็กซ์หรือรังสีแกมม่าในการผลิตภาพของโครงสร้างภายในของสอและฟลานจ์. มันมีประสิทธิภาพในการตรวจหาความบกพร่องภายในและประเมินคุณภาพสอ.



การทดสอบอนุภาคแม่เหล็ก (MT):MT ใช้ในการตรวจพบความบกพร่องบนผิวและใกล้ผิวของวัสดุไฟรอมักเนตวิธีนี้อาจไม่สามารถใช้ได้ เว้นแต่มีวัสดุแม่เหล็กใกล้เคียงหรือเคลือบที่สามารถแม่เหล็ก.



การทดสอบสารเจาะ/สารเจาะสี (PT):การ ปรับปรุง ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว



การทดสอบกระแสไฟฟ้า Eddy (ET):อีทีใช้อิเล็กทรอมักเนติกอินดักชั่น เพื่อตรวจพบความบกพร่องบนพื้นผิวและใกล้พื้นผิว ในวัสดุที่นําไฟ เช่น ไทเทเนียม



การปล่อยเสียง (AE):AE รวมถึงการติดตามการปล่อยเสียงจากวัสดุภายใต้ความเครียดเพื่อตรวจพบการเปลี่ยนแปลงที่ชี้แจงถึงความบกพร่องเช่นรอยแตกหรือรั่วไหล.







5การใช้งานของ ANSI B16.5 ทิตาเนียมสลิปบน flange

  • การก่อสร้างท่อ:ใช้ในการเชื่อมต่อส่วนของท่อหลอด, รับประกันการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่วไหลระหว่างการขนส่งของเหลว
  • โรงแปรรูปและโรงงานปิโตรเคมี:ติดตั้งในหน่วยการประมวลผลสําหรับเชื่อมภาชนะ ระบบปฏิกิริยาและเครื่องแลกเปลี่ยนความร้อน ที่มีความทนต่อสารเคมีที่กัดสนองเป็นสิ่งจําเป็น
  • แพลตฟอร์มออฟชอร์:ใช้ในเครื่องเจาะ offshore และแพลตฟอร์มการผลิต เพื่อทนต่อสภาพแวดล้อมทะเลและสภาพอากาศที่รุนแรง
  • อุปกรณ์แปรรูปก๊าซ:ใช้ในคอมเพรสเซอร์, ปั๊ม, และวาล์วเพื่อรักษาความสมบูรณ์แบบและความปลอดภัยในการทํางาน
