รายละเอียดสินค้า
สถานที่กำเนิด: บาวจี ประเทศจีน
ชื่อแบรนด์: LHTi
ได้รับการรับรอง: ISO9001, TUV etc.
หมายเลขรุ่น: ไทเทเนียมสลิปออนหน้าแปลน
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1-5 ชิ้น
ราคา: โปร่ง
รายละเอียดการบรรจุ: กรณีไม้อัดหรือพาเลท ฯลฯ
เวลาการส่งมอบ: 3-15 วันทำการ
เงื่อนไขการชำระเงิน: L/C, D/A, D/P, T/T, Western Union
สามารถในการผลิต: 5,000 ชิ้นต่อเดือน
มาตรฐานสินค้า: |
ANSI B16.5 หน้าแปลน SORF |
คุณภาพของวัสดุ: |
Gr1 Gr2 Gr5 Gr7 Gr12 เป็นต้น |
ความดันระดับ: |
150 ปอนด์ |
ประเภทใบหน้า: |
หน้ายก, หน้าแบน, ข้อต่อแบบแหวน, หน้าข้อต่อตัก |
กระบวนการ: |
การโยน, การโกง, การแปรรูป, เป็นต้น |
การบํารุงผิว: |
ขัด พ่นทราย อโนไดซ์ ฯลฯ |
ขนาด: |
1/2' นิ้วถึง 48' นิ้ว, DN15-DN1200 |
การใช้งาน: |
ท่อส่งน้ำมันและก๊าซ โรงงานเคมี โรงงานผลิตไฟฟ้า ฯลฯ |
มาตรฐานสินค้า: |
ANSI B16.5 หน้าแปลน SORF |
คุณภาพของวัสดุ: |
Gr1 Gr2 Gr5 Gr7 Gr12 เป็นต้น |
ความดันระดับ: |
150 ปอนด์ |
ประเภทใบหน้า: |
หน้ายก, หน้าแบน, ข้อต่อแบบแหวน, หน้าข้อต่อตัก |
กระบวนการ: |
การโยน, การโกง, การแปรรูป, เป็นต้น |
การบํารุงผิว: |
ขัด พ่นทราย อโนไดซ์ ฯลฯ |
ขนาด: |
1/2' นิ้วถึง 48' นิ้ว, DN15-DN1200 |
การใช้งาน: |
ท่อส่งน้ำมันและก๊าซ โรงงานเคมี โรงงานผลิตไฟฟ้า ฯลฯ |

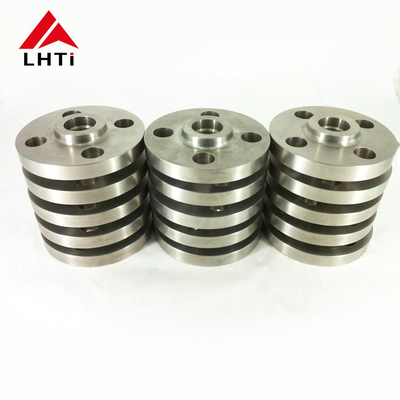

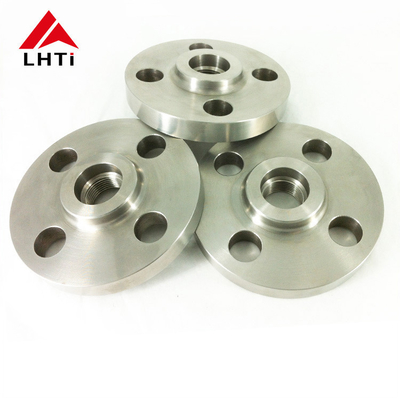

SORF Flange ANSI B16.5 Ti Gr2 Gr5 Gr7 ประเภท 150LBS ทิตาเนียมสลิปบน Flange หน้ายกสําหรับอุตสาหกรรมน้ํามันและก๊าซ
1.ผลิตภัณฑ์นําเสนอของ ASME B16.5 ทิตาเนียมสลิปบน flange
เครื่องยืดหยุ่นจากไททานีมที่สอดคล้องกับมาตรฐาน ASME B16.5 และทําจากเหล็กไทเทเนียมเกรด 2 มีบทบาทสําคัญในอุตสาหกรรมน้ํามันและก๊าซฟลานจ์เหล่านี้ที่มีหน้าที่ยกขึ้นถูกออกแบบมาเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่วไหลในท่อและอุปกรณ์ที่ได้รับความดันสูงและสภาพแวดล้อม corrosiveรายงานนี้วิเคราะห์รายละเอียด, คุณสมบัติและการใช้งานของ ASME B16.5 เกรด 2 คลาส 150ย้ําความสําคัญในการเพิ่มประสิทธิภาพและความน่าเชื่อถือในการปฏิบัติงานในภาคน้ํามันและก๊าซ.
อุตสาหกรรมน้ํามันและก๊าซพึ่งพาส่วนประกอบที่แข็งแกร่งและทนทานมาก เพื่อรักษาความสมบูรณ์แบบของระบบและอุปกรณ์ท่อแฟลนจ์ลื่นจากไทเทเนียมถูกเลือกสําหรับความทนทานต่อการกัดกร่อนและคุณสมบัติทางกลที่โดดเด่น, ทําให้พวกเขาเหมาะสมสําหรับการใช้งานที่ต้องการในแพลตฟอร์มนอกทะเล, โรงแปรรูปและโรงงานแปรรูปเคมีและคุณสมบัติการทํางานของ ASME B16.5 เกรด 2 คลาส 150 ทิตาเนียม slip-on flanges with raised face, รายละเอียดบทบาทของพวกเขาในการแก้ปัญหาเกี่ยวกับการขนส่งของเหลว, อุณหภูมิสูง,และสื่อรุนแรงที่พบในการดําเนินงานน้ํามันและก๊าซ.
วัสดุและการก่อสร้าง
ฟังก์ชันและการใช้งาน:
ประโยชน์:
2. ASME B16.5 ทิตาเนียมสลิปบนเกรด flange
ทิตาเนียมเกรด 2 (Ti-CP):
องค์ประกอบ: ทิตานีมบริสุทธิ์ทางการค้าที่มีองค์ประกอบของ 99.2% ทิตานีม 0.25% เหล็ก 0.3% ออกซิเจน และปริมาณแร่รอยของธาตุอื่น ๆ
คุณสมบัติ:
ความแข็งแรง: ค่อนข้างต่ําเมื่อเปรียบเทียบกับสแตนเลส; สูงกว่าสแตนเลสหลายชนิด แต่ต่ํากว่าสแตนเลสของไทเทเนียม
ความต้านทานต่อการกัดกรอง: ดีเยี่ยมในสภาพแวดล้อมส่วนใหญ่ โดยเฉพาะกับคลอรีด
ความสามารถในการผสมผสาน: สามารถผสมผสานและผลิตได้ดี
การประยุกต์ใช้: การแปรรูปสารเคมี, สภาพแวดล้อมทางทะเล, อุปกรณ์เสริมทางการแพทย์ (ไม่สามารถบรรทุกภาระได้) และสถาปัตยกรรม
ทิตาเนียมเกรด 5 (Ti-6Al-4V):
ประกอบ: สายเหล็กไทเทเนียมที่มี 90% ไทเทเนียม 6% อลูมิเนียม และ 4% วานาเดียม
คุณสมบัติ:
ความแข็งแรง: อัตราความแข็งแรงและน้ําหนักที่ดีเยี่ยมเหนือกว่าไทเทเนียมเกรด 2
ความต้านทานต่อการกัดสนอง: ความต้านทานต่อการกัดสนองที่ดี ไม่สูงเท่าเกรด 2 แต่เหมาะสําหรับสภาพแวดล้อมหลายๆแห่ง
ทนต่ออุณหภูมิ: รักษาความแข็งแรงในอุณหภูมิที่สูงขึ้น ทําให้เหมาะสําหรับการใช้งานด้านอากาศและการทํางานสูง
การประยุกต์ใช้: ส่วนประกอบเครื่องบิน (เครื่องบิน, เครื่องยนต์เจ็ต), อุปกรณ์เรือ, อุปกรณ์การแพทย์, ส่วนประกอบรถยนต์, และอุปกรณ์กีฬา
ทิตาเนียมเกรด 7 (Ti-0.15Pd):
ประกอบ: สายเหล็กไทเทเนียมที่มีพัลลาเดียมเพิ่ม 0.15%
คุณสมบัติ:
ความต้านทานต่อการกัดกรอง: ความต้านทานที่ดีต่อการกัดกรอง โดยเฉพาะในสภาพแวดล้อมที่ลด
ความสามารถในการผสมผสาน: ความสามารถในการผสมผสานที่ดี เหมาะสําหรับการผสมและการผลิต
ความแข็งแรง: ความแข็งแรงต่ํากว่าเทียบกับเกรด 5 แต่เพียงพอสําหรับการใช้งานหลาย ๆ อย่าง
การใช้งาน: การแปรรูปเคมี, โรงงานลดเกลือ, สภาพแวดล้อมทะเล, และการใช้งานอื่น ๆ ที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า
3.รายละเอียดสําหรับ ASME B16.5 ประเภท 150 Titanium Slip On Flange
| ASME B16.5 ประเภท 150 ทิตาเนียมสลิปบนฟลานจ์ | |||||||||
| นอม ท่อ ขนาด |
แฟลนจ์ ไดอา |
แฟลนจ์ หนา |
ฮับดีอา ณ ฐาน | สูงขึ้น ใบหน้าไดอา |
ไม่ ไม่ ของ หลุม |
ไดอา ของ โบลท์ |
ไดออฟ บอลท์ เซอร์คล์ | โรด ไดอา |
ความยาว ผ่านฮับ |
| 1/2 | 3-1/2 | 7/16 | 1-3/16 | 1-3/8 | 4 | 1/2 | 2-3/8 | 0.88 | 5/8 |
| 3/4 | 3-7/8 | 1/2 | 1-1/2 | 1-11/16 | 4 | 1/2 | 2-3/4 | 1.09 | 5/8 |
| 1 | 4-1/4 | 9/16 | 1-15/16 | 2 | 4 | 1/2 | 3-1/8 | 1.36 | 11/16 |
| 1-1/4 | 4-5/8 | 5/8 | 2-5/16 | 2-1/2 | 4 | 1/2 | 3-1/2 | 1.70 | 13/16 |
| 1-1/2 | 5 | 11/16 | 2-9/16 | 2-7/8 | 4 | 1/2 | 3-7/8 | 1.95 | 7/8 |
| 2 | 6 | 3/4 | 3-1/16 | 3-5/8 | 4 | 5/8 | 4-3/4 | 2.44 | 1 |
| 2-1/2 | 7 | 7/8 | 3-9/16 | 4-1/8 | 4 | 5/8 | 5-1/2 | 2.94 | 1-1/8 |
| 3 | 7-1/2 | ธนาคาร | 4-1/4 | 5 | 4 | 5/8 | 6 | 3.57 | 1-3/16 |
| 3-1/2 | 8-1/2 | ธนาคาร | 4-13/16 | 5-1/2 | 8 | 5/8 | 7 | 4.07 | 1-1/4 |
| 4 | 9 | ธนาคาร | 5-5/16 | 6-3/16 | 8 | 5/8 | 7-1/2 | 4.57 | 1-5/16 |
| 5 | 10 | ธนาคาร | 6-7/16 | 7-5/16 | 8 | 3/4 | 8-1/2 | 5.66 | 1-7/16 |
| 6 | 11 | 1 | 7-9/16 | 8-1/2 | 8 | 3/4 | 9-1/2 | 6.72 | 1-9/16 |
| 8 | 13-1/2 | 1-1/8 | 9-11/16 | 10-5/8 | 8 | 3/4 | 11-3/4 | 8.72 | 1-3/4 |
| 10 | 16 | 1-3/16 | 12 | 12-3/4 | 12 | 7/8 | 14-1/4 | 10.88 | 1-15/16 |
| 12 | 19 | 1-1/4 | 14-3/8 | 15 | 12 | 7/8 | 17 | 12.88 | 2-3/16 |
| 14 | 21 | 1-3/8 | 15-3/4 | 16-1/4 | 12 | 1 | 18-3/4 | 14.14 | 2-1/4 |
| 16 | 23-1/2 | 1-7/16 | 18 | 18/1/2 | 16 | 1 | 21-1/4 | 16.16 | 2-1/2 |
| 18 | 25 | 1-9/16 | 19-7/8 | 21 | 16 | 1-1/8 | 22-3/4 | 18.18 | 2-11/16 |
| 20 | 27-1/2 | 1-11/16 | 22 | 23 | 20 | 1-1/8 | 25 | 20.20 | 2-7/8 |
| 24 | 32 | 1-7/8 | 26-1/8 | 27-1/4 | 20 | 1-1/4 | 29/1/2 | 24.25 | 3 1/4 |
4ข้อดีของทิตาเนียมสลิปบนฟลลิ่งในอุตสาหกรรม
5การใช้งานของ ANSI B16.5 ทิตาเนียมสลิปบน flange
6กระบวนการผลิตของไทเทเนียมสลิสบนฟลังส์
การเลือกวัสดุ:
สับสนธิไทเทเนียม: กระบวนการเริ่มต้นด้วยการเลือกสับสนธิไทเทเนียมที่เหมาะสมขึ้นอยู่กับความต้องการการใช้งาน สับสนธิที่ใช้ทั่วไปประกอบด้วยเกรด 2 (ไทเทเนียมบริสุทธิ์ทางการค้า)เกรด 5 (Ti-6Al-4V), และเกรด 7 (Ti-0.15Pd) ขึ้นอยู่กับปัจจัย เช่น ความแข็งแรง, ความต้านทานต่อการกัดสลาย, และความต้องการอุณหภูมิ
การตัดและการออกแบบ:
การเตรียมวัตถุดิบ: บิลเลตหรือแท่นไทเทเนียมถูกตัดเป็นความยาวที่เหมาะสมขึ้นอยู่กับมิติของฟลานจ์ที่ต้องการ
การสลักหรือการม้วน:วัสดุไทเทเนียมถูกทําความร้อนจนถึงอุณหภูมิการโกหกที่เหมาะสม และต่อมาได้รับรูปแบบโดยใช้เทคนิคโกหกหรือการม้วนเพื่อบรรลุรูปร่างและขนาดที่ต้องการของแผ่นฟลานจ์ที่สลิกบน.
การแปรรูป:
การหมุนและการบด: หมองทองเหลืองที่หลอมหรือม้วนถูกใช้ในการแปรรูปนี้รวมถึงการหมุนเพื่อสร้างเส้นผ่าตัดภายนอก (OD) และเผชิญหน้าปลาย flange เพื่อบรรลุการเสร็จผิวที่ต้องการยกตัว, ใบหน้าสูงขึ้น, ใบหน้าเรียบ, สายประกอบวงแหวน)
การเจาะ: การเจาะหลุมเพื่อการจัดสรรลูกและท่อตาม ASME B16.5 หรือรายละเอียดของลูกค้า
การเตรียมการปั่น:
การบีเวลลิ่ง: ปลายฟลานจ์ถูกบีเวลลิ่งเพื่อเตรียมการผสมผสาน ขั้นตอนนี้รับประกันการเจาะเข้าของผสมผสานและความแข็งแรงที่เหมาะสมระหว่างการประกอบ
การปั่น:
กระบวนการผสมผสาน: ผสมผสานทิตานีมักถูกผสมผสานโดยใช้ TIG (Tungsten Inert Gas) การผสมผสานหรือวิธีอื่นที่เหมาะสมการดูแลในการรักษาบรรยากาศ inert (โดยทั่วไปเป็นอาร์กอน) เพื่อป้องกันการปนเปื้อนและ, สะสมกันการกัดกร่อน
การตรวจสอบสอ: สอผ่านวิธีการทดสอบที่ไม่ทําลาย (NDT) เช่นการตรวจสอบสารเจาะสีหรือการทดสอบ ultrasonic เพื่อตรวจสอบความสมบูรณ์แบบของสอและค้นพบความบกพร่องใด ๆ
การรักษาความร้อน (หากจําเป็น)
ขึ้นอยู่กับสับสนธิไทเทเนียมและความต้องการเฉพาะเจาะจง, การรักษาความร้อนสามารถดําเนินการเพื่อบรรเทาความเครียดหรือเพิ่มคุณสมบัติของวัสดุ.ขั้นตอนนี้รับประกัน flange รักษาคุณสมบัติทางกลและความมั่นคงมิติ.
การตรวจสอบและทดสอบสุดท้าย:
การตรวจสอบมิติ: ทุกแผ่นขั้วได้รับการตรวจสอบมิติเพื่อให้แน่ใจว่ามันตอบสนองความอดทนและมิติที่กําหนดตาม ASME B16.5 หรือความต้องการของลูกค้า
การตรวจสอบทางสายตาและพื้นผิว: พื้นผิวของฟลานจ์จะถูกตรวจสอบทางสายตาเพื่อหาความไม่สมบูรณ์แบบหรือความบกพร่องใด ๆ ที่อาจส่งผลต่อผลงาน
การทดสอบความดัน: การทดสอบความดันแบบไฮโดราสตติกหรือแบบพนูเมติกสามารถดําเนินการเพื่อตรวจสอบความแน่นและความต้านทานความดันของ flange
การบําบัดพื้นผิวและการเสร็จ:
การเคลือบผิว: ขึ้นอยู่กับการใช้งาน, การรักษาผิว เช่น passivation หรือ anodizing สามารถนําไปใช้เพื่อเพิ่มความทนทานต่อการกัดสลายหรือปรับปรุงความสวยงาม.
การติดป้ายและการระบุตัว: ทุกแผ่นมีป้ายที่มีข้อมูลสําคัญ เช่น คุณภาพวัสดุ, ขนาด, ระดับความดัน และการระบุตัวผู้ผลิต
การบรรจุและการขนส่ง
เมื่อการตรวจสอบและการทดสอบทั้งหมดเสร็จสิ้นอย่างพึงพอใจ หมอบลื่นไททานีมจะถูกบรรจุไว้อย่างปลอดภัย เพื่อป้องกันความเสียหายระหว่างการขนส่งและการเก็บรักษาจากนั้นมันจะถูกส่งไปยังลูกค้าหรือศูนย์จําหน่าย.
7ใบรับรองการทดสอบของแผ่นไทเทเนียม
หลักฐาน EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesมันถูกออกโดยผู้ผลิต และตรวจสอบว่าวัสดุตรงกับมาตรฐานที่ต้องการ
ใบรับรองวัตถุดิบ:
ใบรับรองนี้มีรายละเอียดเกี่ยวกับวัสดุแพร่ที่ใช้ในการผลิตฟลันจ์ไทเทเนียม รวมถึงข้อมูล เช่น แพร่ที่มาจากวัสดุแพร่และผลการทดสอบวัสดุที่ใช้ได้ซึ่งทําให้การติดตามและการควบคุมคุณภาพได้ ตั้งแต่ขั้นตอนการจัดซื้อวัสดุเริ่มต้น
การตรวจพบความผิดพลาดด้วยเสียงฉาย 100%
การทดสอบ Ultrasonic (UT) เป็นวิธีการทดสอบที่ไม่ทําลายล้างที่ใช้ในการตรวจพบความบกพร่องภายในและพื้นผิวใน flanges ทิตาเนียมการครอบคลุม UT 100% หมายถึงว่า flanges ทั้งหมดต้องผ่านการทดสอบอย่างละเอียด เพื่อให้แน่ใจว่าไม่มีความบกพร่องที่จะเสี่ยงความสมบูรณ์แบบโครงสร้างหรือผลงานของพวกเขา.
การทดสอบแบบไฮโดรสเตติก
การทดสอบนี้เกี่ยวข้องกับการกดดัน flange ทิตาเนียมด้วยน้ําหรือของเหลวอื่น ๆ ถึงระดับความดันที่กําหนดไว้ก่อนมันประเมินความสามารถของ flange ที่จะทนความดันโดยไม่ต้องรั่วหรือ deformation, รับรองว่ามันตอบสนองความกดดันและความปลอดภัยที่กําหนดไว้
รายงานการตรวจสอบของฝ่ายที่สาม:
รายงานนี้ถูกทําโดยหน่วยงานตรวจสอบที่เป็นอิสระ หรือหน่วยงานที่เป็นฝ่ายที่สาม.ยืนยันความเป็นไปตามมาตรฐานที่ใช้, รายละเอียดและความต้องการของลูกค้า มันเพิ่มความน่าเชื่อถือต่อกระบวนการประกันคุณภาพของผู้ผลิต
