| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | หน้าแปลนไทเทเนียม Ti Gr2 Gr7 |
| ขั้นต่ำ: | 1-5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

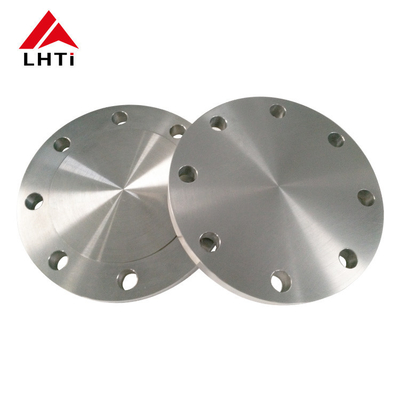

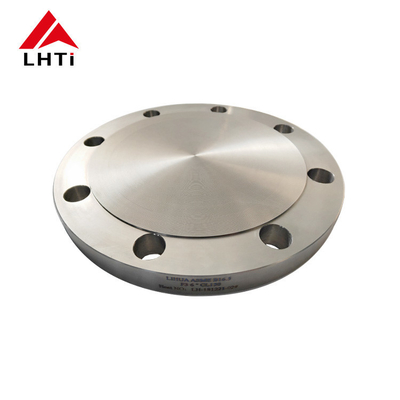

Ti Gr2 Gr7 Titanium Blind Flange ASME B16.5 Class 300 Pipe Flange Blind BLRF สําหรับอุตสาหกรรมสายท่อ
1ข้อมูลผลิตภัณฑ์ของ ASME B16.5 ทิตาเนียม Blind Flange ประเภท 300
มาตรฐาน ASME B16.5:
สาขาปฏิบัติงาน: ASME B16.5 ครอบคลุมมาตรฐาน, ความอนุญาต, วัสดุ, การตราและการทดสอบสําหรับแผ่นท่อและอุปกรณ์ติดตั้งแผ่น
ประเภท 300: แฟลนจ์ประเภท 300 ถูกออกแบบมาเพื่อทนความดันที่สูงกว่าเทียบกับประเภท 150 พวกเขาได้รับการจัดอันดับสําหรับความดันสูงถึง 300 ปอนด์ต่อนิ้วตาราง (psi) ในอุณหภูมิภายใน.
ประเภทของไทเทเนียม:
ทิตาเนียมเกรด 2 (Ti Gr2): ทิตาเนียมที่บริสุทธิ์ทางการค้า (CP ทิตาเนียม) เกรด 2 ให้ความทนทานต่อการกัดกร่อน, สามารถปรับรูปได้ และสามารถปั่นได้ดีเยี่ยมทําให้มันเหมาะสําหรับการใช้งานในอุตสาหกรรมที่หลากหลาย ที่คุณสมบัติเหล่านี้เป็นสิ่งสําคัญ.
ทิตาเนียมเกรด 7 (Ti Gr7): ทิตาเนียมเกรด 7 มีพัลลาเดียม, เสริมความทนทานต่อการเกรดในสภาพแวดล้อมการลดและออกซิเดนเล็กน้อย.มันมีประโยชน์โดยเฉพาะอย่างยิ่งในการแปรรูปเคมีและการใช้งานทางทะเล.
ลักษณะการออกแบบ:
ประเภทหน้า: แฟลนจ์ตาบอดอาจมีหน้าที่ยกขึ้น (RF), หน้าเรียบ (FF), หรือข้อประกอบแบบแหวน (RTJ) ที่เผชิญหน้าเพื่อสอดคล้องกับความต้องการในการปิดต่าง ๆ
ขนาด: ASME B16.5 ระบุขนาด เช่น กว้างภายนอก (OD), กว้างวงกลมของบอลท์ (BC), กว้างหลุมของบอลท์ (BH) และความหนารวม (T) ของฟลานซ์ขนาดเหล่านี้ทําให้ความเหมาะสมและสามารถแลกเปลี่ยนได้กับ ASME B16 อื่น ๆ.5 แฟลนจ์
การใช้งาน:
การประมวลผลทางเคมี: ฟลานจ์ไทเทเนียมเกรด 2 และเกรด 7 ในประเภท 300 เหมาะสําหรับอุตสาหกรรมการประมวลผลทางเคมีที่ความทนทานต่อสารเคมีที่กัดสนองและอุณหภูมิสูงเป็นสิ่งสําคัญ
น้ํามันและก๊าซ: พวกเขาพบการใช้งานในแพลตฟอร์มและโรงแปรรูปในทะเลที่เผชิญกับน้ําทะเลและสภาพแวดล้อมที่ยากจนต้องการวัสดุที่มีความต้านทานต่อการกัดกรองที่ดีเยี่ยม
สายการบินอวกาศ: ฟลานจ์เหล่านี้ถูกใช้ในอุปกรณ์การบินอวกาศ เนื่องจากคุณสมบัติความเบาของไทเทเนียม, ความแข็งแรง, และความทนทานต่ออุณหภูมิสูง
ทะเล: ในสภาพแวดล้อมทางทะเล, แฟลนจ์ไทเทเนียมถูกใช้ในระบบท่อเพื่อต้านทานการกัดกร่อนจากน้ําเกลือและรักษาความสมบูรณ์แบบของโครงสร้าง.
คุณภาพและการปฏิบัติตาม
การรับรองวัสดุ: ผู้ผลิตให้การรับรองวัสดุที่ยืนยันความสอดคล้องกับรายละเอียดและมาตรฐาน, รับประกันคุณภาพและการติดตามของไทเทเนียมที่ใช้
การทดสอบ: แฟลนเจอร์ต้องผ่านการทดสอบต่างๆ เช่น การทดสอบ ultrasonic (UT) การทดสอบไฮโดรสแตติก และการตรวจสอบมิติ เพื่อให้แน่ใจว่าพวกเขาตอบสนองความต้องการและมาตรฐานการทํางานที่กําหนดไว้
3. ASME B16.5 ทิตาเนียม Blind Flange Grade 2 และ Grade 7
ทิตาเนียมเกรด 2 (Ti-CP):
องค์ประกอบ: ทิตานีมบริสุทธิ์ทางการค้าที่มีองค์ประกอบของ 99.2% ทิตานีม 0.25% เหล็ก 0.3% ออกซิเจน และปริมาณแร่รอยของธาตุอื่น ๆ
คุณสมบัติ:
ความแข็งแรง: ค่อนข้างต่ําเมื่อเปรียบเทียบกับสแตนเลส; สูงกว่าสแตนเลสหลายชนิด แต่ต่ํากว่าสแตนเลสของไทเทเนียม
ความต้านทานต่อการกัดกรอง: ดีเยี่ยมในสภาพแวดล้อมส่วนใหญ่ โดยเฉพาะกับคลอรีด
ความสามารถในการผสมผสาน: สามารถผสมผสานและผลิตได้ดี
การประยุกต์ใช้: การแปรรูปสารเคมี, สภาพแวดล้อมทางทะเล, อุปกรณ์เสริมทางการแพทย์ (ไม่สามารถบรรทุกภาระได้) และสถาปัตยกรรม
ทิตาเนียมเกรด 7 (Ti-0.15Pd):
ประกอบ: สายเหล็กไทเทเนียมที่มีพัลลาเดียมเพิ่ม 0.15%
คุณสมบัติ:
ความต้านทานต่อการกัดกรอง: ความต้านทานที่ดีต่อการกัดกรอง โดยเฉพาะในสภาพแวดล้อมที่ลด
ความสามารถในการผสมผสาน: ความสามารถในการผสมผสานที่ดี เหมาะสําหรับการผสมและการผลิต
ความแข็งแรง: ความแข็งแรงต่ํากว่าเทียบกับเกรด 5 แต่เพียงพอสําหรับการใช้งานหลาย ๆ อย่าง
การใช้งาน: การแปรรูปเคมี, โรงงานลดเกลือ, สภาพแวดล้อมทะเล, และการใช้งานอื่น ๆ ที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า
| ความต้องการทางเคมี | |||||||||||
| N | C | H | Fe | O | อัล | V | Pd | โม | นี | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | บอล |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | บอล |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5~4.5 | / | / | / | บอล |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | บอล |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~04 | 0.6~0.9 | บอล |
4รายละเอียดของ ANSI B16.5 ทิตาเนียม Blind Flange ประเภท 300
| ขนาดท่อชื่อ NPS (นิ้ว) |
ประเภท 300 | ||||
|---|---|---|---|---|---|
| กว้างของ แฟลนจ์ (นิ้ว) |
ไม่ ไม่ ของ โบลท์ |
กว้างของ โบลท์ (นิ้ว) |
กว้างของ หลุมบอลท์ (นิ้ว) |
โบลท์ วงกลม (นิ้ว) |
|
| 1/4 | 3-3/8 | 4 | 1/2 | 0.62 | 2-1/4 |
| 1/2 | 3-3/4 | 4 | 1/2 | 0.62 | 2-5/8 |
| 3/4 | 4-5/8 | 4 | 5/8 | 0.75 | 3 1/4 |
| 1 | 4-7/8 | 4 | 5/8 | 0.75 | 3-1/2 |
| 1-1/4 | 5-1/4 | 4 | 5/8 | 0.75 | 3-7/8 |
| 1-1/2 | 6-1/8 | 4 | 3/4 | 0.88 | 4-1/2 |
| 2 | 6-1/2 | 8 | 5/8 | 0.75 | 5 |
| 2-1/2 | 7-1/2 | 8 | 3/4 | 0.88 | 5-7/8 |
| 3 | 8-1/4 | 8 | 3/4 | 0.88 | 6-5/8 |
| 3-1/2 | 9 | 8 | 3/4 | 0.88 | 7-1/4 |
| 4 | 10 | 8 | 3/4 | 0.88 | 7-7/8 |
| 5 | 11 | 8 | 3/4 | 0.88 | 9-1/4 |
| 6 | 12-1/2 | 12 | 3/4 | 0.88 | 10-5/8 |
| 8 | 15 | 12 | 7/8 | 1 | 13 |
| 10 | 17/1/2 | 16 | 1 | 1.12 | 15-1/4 |
| 12 | 20-1/2 | 16 | 1-1/8 | 1.25 | 17-3/4 |
| 14 | 23 | 20 | 1-1/8 | 1.25 | 20-1/4 |
| 16 | 25-1/2 | 20 | 1-1/4 | 1.38 | 22-1/2 |
| 18 | 28 | 24 | 1-1/4 | 1.38 | 24-3/4 |
| 20 | 30-1/2 | 24 | 1-1/4 | 1.38 | 27 |
| 24 | 36 | 24 | 1-1/2 | 1.62 | 32 |
5. ประโยชน์ของหมึกไทเทเนียมในอุตสาหกรรม
การลดน้ําหนัก:โลหะไทเทเนียมที่ใช้ในฟลังส์ มีสัดส่วนความแข็งแรงกับน้ําหนักที่ดีเยี่ยม ทําให้มันเป็นที่ต้องการมากในด้านอากาศวิศวกร มัก พยายาม ลด น้ําหนัก เครื่องบิน โดย ยัง มี ความแข็งแรง เพื่อ เพิ่ม ประสิทธิภาพ ใน การ ใช้ น้ํามัน และ การบินหมึกไทเทเนียมมีส่วนร่วมอย่างสําคัญในการบรรลุเป้าหมายนี้โดยการลดน้ําหนักโครงสร้างโดยรวม
ความทนทานต่อการกัดกร่อน: แฟลนจ์ไทเทเนียมแสดงความทนทานต่อการกัดกรองที่โดดเด่น โดยเฉพาะอย่างยิ่งกับไอออนคลอเรดที่แพร่หลายในสภาพแวดล้อมทางทะเลเครื่องบินและเฮลิคอปเตอร์ที่ทํางานในสภาพเช่นนี้ต้องการส่วนประกอบที่มีความทนทานต่อการกัดกร่อนที่แข็งแรงที่มีฟลานจ์จากไทเทเนียมมีบทบาทสําคัญ
ความสามารถในการทํางานในอุณหภูมิสูงผนังไทเทเนียมรักษาความแข็งแรงและความมั่นคงในอุณหภูมิสูง ทําให้มันเหมาะสําหรับการใช้งาน เช่น ส่วนประกอบของเครื่องยนต์,และเครื่องยนต์เจ็ทที่ต้องการวัสดุที่ทนความร้อนพวกมันทนต่อการไหลของอากาศและการปล่อยความร้อนในอุณหภูมิสูง โดยยังคงรักษาความสมบูรณ์แบบและการทํางานของโครงสร้าง
ความต้องการความแข็งแรงสูง:ความแข็งแกร่งสูงของแผ่นไททานีมทําให้มันสามารถทนภาระแบบไดนามิกและความเครียดทางกลที่เฉพาะสําหรับการบิน, รับประกันความปลอดภัยในการบินและความน่าเชื่อถือของโครงสร้าง.พวกมันถูกใช้ทั่วไปในส่วนที่สําคัญ เช่น รถบรรทุก, รวมปีก, ส่วนประกอบโครงสร้าง, และระบบควบคุมการบิน
ความทนทานต่อการเสื่อมและความเหนื่อยล้าสายเหล็กไทเทเนียมมีความทนทานต่อความเหนื่อยล้าและการสวมใส่ที่ดีเยี่ยม สําคัญสําหรับการใช้งานด้านอากาศศาสตร์ที่ต้องใช้บ่อยและใช้งานแรงสูงแฟลนจ์ทิตาเนียมรักษาผลงานที่คงที่ตลอดระยะเวลานาน, ลดความเสี่ยงของการเสียหายและความล้มเหลวเนื่องจากความเหนื่อยล้าและการใช้งาน
6.ทําไมเราถึงเลือกฟลลิ่งไทเทเนียมในการใช้งาน
ทิตาเนียมแสดงความทนทานต่อการกัดกร่อนอย่างพิเศษ โดยเฉพาะในสภาพแวดล้อมที่รุนแรง เช่น น้ําทะเล การแปรรูปเคมี และการใช้งานทางทะเลความ ทนทาน ต่อ การ กระเทือน ทํา ให้ อุปกรณ์ ใช้ ชีวิต ยาว ยาว และ ลด ค่า ค่า ดูแล.
ไทเทเนียมมีอัตราความแข็งแรงสูงต่อน้ําหนัก ทําให้มันแข็งแรงกว่าโลหะอื่น ๆ เช่น เหล็กไร้ขัดหรือเหล็กผสมอลูมิเนียมในขณะที่เบากว่ามากคุณสมบัตินี้มีความสําคัญในด้านการบินและอวกาศการประหยัดน้ําหนักที่สําคัญ
ทิตาเนียมมีความเข้ากันได้ทางชีวภาพและไม่เป็นพิษ ทําให้มันเหมาะสมสําหรับเครื่องปลูกทางการแพทย์ เช่น เครื่องปลูกกระดูกและเครื่องมือการผ่าตัดมันเข้ากับร่างกายของมนุษย์ได้ดี และลดความเสี่ยงของการเกิดผลข้างเคียงให้น้อยที่สุด.
ครับทิตาเนียมยังคงมีคุณสมบัติทางกลในอุณหภูมิที่สูงขึ้น ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการความมั่นคงทางความร้อนรวมถึงส่วนประกอบเครื่องบินและกระบวนการอุตสาหกรรมที่เกี่ยวข้องกับความร้อนสูง.
ครับทิตาเนียมมีสัดส่วนการขยายความร้อนที่ต่ําคล้ายกับเหล็กไร้ขัดเหล็ก คุณสมบัตินี้ช่วยรักษาความมั่นคงของมิติในสภาพอุณหภูมิที่แตกต่างกันการประกันความน่าเชื่อถือในแอพลิเคชั่นสําคัญ.
ครับทิตาเนียมมีชื่อเสียงสําหรับความทนทานและอายุการใช้งานยาวนาน แม้ในสภาพการทํางานที่ยากรแม้ค่าเริ่มต้นที่สูงกว่า เมื่อเทียบกับวัสดุอื่น ๆ.
ฟลานจานไทเทเนียมเป็นที่ชอบในอุตสาหกรรมที่รวมคุณสมบัติที่โดดเด่นของพวกเขาเป็นสิ่งจําเป็น เช่น การบินอวกาศ, การแปรรูปเคมี, โรงงานปรับเกลือ และปลูกน้ํามันในทะเล
7การตรวจสอบไทเทเนียม Blind Flange
หลักฐาน EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesมันถูกออกโดยผู้ผลิต และตรวจสอบว่าวัสดุตรงกับมาตรฐานที่ต้องการ
ใบรับรองวัตถุดิบ:
ใบรับรองนี้มีรายละเอียดเกี่ยวกับวัสดุแพร่ที่ใช้ในการผลิตฟลันจ์ไทเทเนียม รวมถึงข้อมูล เช่น แพร่ที่มาจากวัสดุแพร่และผลการทดสอบวัสดุที่ใช้ได้ซึ่งทําให้การติดตามและการควบคุมคุณภาพได้ ตั้งแต่ขั้นตอนการจัดซื้อวัสดุเริ่มต้น
การตรวจพบความผิดพลาดด้วยเสียงฉาย 100%
การทดสอบ Ultrasonic (UT) เป็นวิธีการทดสอบที่ไม่ทําลายล้างที่ใช้ในการตรวจพบความบกพร่องภายในและพื้นผิวใน flanges ทิตาเนียมการครอบคลุม UT 100% หมายถึงว่า flanges ทั้งหมดต้องผ่านการทดสอบอย่างละเอียด เพื่อให้แน่ใจว่าไม่มีความบกพร่องที่จะเสี่ยงความสมบูรณ์แบบโครงสร้างหรือผลงานของพวกเขา.
การทดสอบแบบไฮโดรสเตติก
การทดสอบนี้เกี่ยวข้องกับการกดดัน flange ทิตาเนียมด้วยน้ําหรือของเหลวอื่น ๆ ถึงระดับความดันที่กําหนดไว้ก่อนมันประเมินความสามารถของ flange ที่จะทนความดันโดยไม่ต้องรั่วหรือ deformation, รับรองว่ามันตอบสนองความกดดันและความปลอดภัยที่กําหนดไว้
รายงานการตรวจสอบของฝ่ายที่สาม:
รายงานนี้ถูกทําโดยหน่วยงานตรวจสอบที่เป็นอิสระ หรือหน่วยงานที่เป็นฝ่ายที่สาม.ยืนยันความเป็นไปตามมาตรฐานที่ใช้, รายละเอียดและความต้องการของลูกค้า มันเพิ่มความน่าเชื่อถือต่อกระบวนการประกันคุณภาพของผู้ผลิต
