| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แผ่นไทเทเนียม |
| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

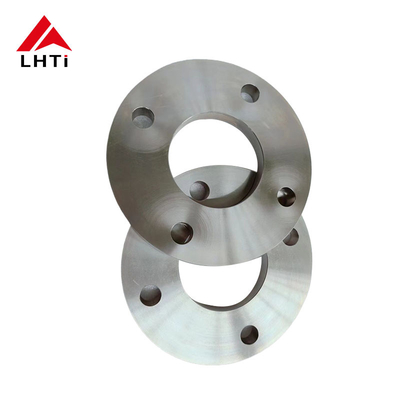

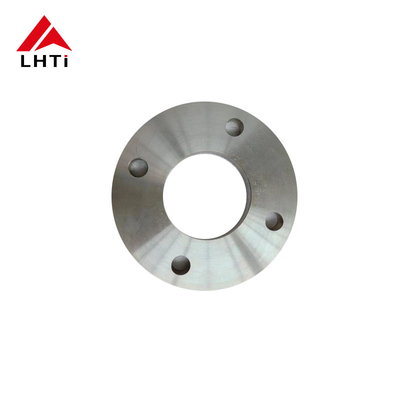

DIN 2501 ทิตาเนียม Flange Plate Gr2 Gr7 PN10 PLRF ยกหน้า Flange ท่อ Flange Plate สําหรับระบบท่อ
1.ผลิตภัณฑ์ การนําเสนอของ DIN2501 ทิตาเนียมแผ่น Flange
เครื่องลัดแผ่นเป็นชนิดของแคลนที่เรียบ, กลม, และโดยทั่วไปทําจากวัสดุ เช่น เหล็กคาร์บอน, เหล็กไร้ขัดเหล็ก, หรือไทเทเนียมหรือช่องเปิดของภาชนะความดันนี่คือคุณสมบัติและการใช้งานหลักของแผ่น flanges:
เครื่องลัดแผ่นมีรูปร่างเรียบและกลม โดยไม่มีใบหน้าที่ยกขึ้นหรือมีรอยออกนอก ซึ่งทําให้มันเรียบง่ายและเหมาะสําหรับการใช้งานที่บรรจุโดยใช้เครื่องประกอบหน้าเต็มพวกเขามีความหนาที่แตกต่างกันขึ้นอยู่กับความต้องการความดันของการใช้งานผนังแผ่นหนากว่าสามารถรับมือความดันที่สูงขึ้น ผนังแผ่นถูกผลิตมาตรฐานขนาด เช่น กว้างภายนอก (OD), กว้างภายใน (ID), กว้างวงกลมบอลท์ (BCD),และจํานวนหลุมบอลท์ขนาดเหล่านี้สอดคล้องกับมาตรฐานอุตสาหกรรม เช่น มาตรฐาน ASME B16.5 หรือ DIN
เครื่องปรับปรุงความหนาผลิตจากเหล็กเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติพิเศษของพวกเขาอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรง ที่เกิดการกัดกร่อนทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง.
ที่สําคัญในการใช้งานของมันคือความทนทานของไทเทเนียมต่อการกัดกรองแฟลนจ์ทิตาเนียมยังแสดงให้เห็นความทนทานความเหนื่อยล้าที่ดีและความทนทาน creep, สําคัญสําหรับการรักษาผลงานที่มั่นคงในระยะเวลานาน ความสะดวกในการแปรรูปและการติดตั้งเพิ่มความน่าสนใจของพวกเขาการให้บริการทางปฏิบัติ สําหรับการใช้งานอุตสาหกรรมต่างๆ.
DIN2501 แฟลนจ์แผ่นไทเทเนียมอ้างอิงถึงชนิดเฉพาะเจาะจงของ flange ทิตาเนียมที่ปฏิบัติตามมาตรฐาน DIN (Deutsches Institut für Normung)มาตรฐาน DIN เป็นมาตรฐานทางเทคนิคของเยอรมนีที่ใช้ในอุตสาหกรรมต่างๆ เพื่อรับรองความสอดคล้อง, การแลกเปลี่ยนกันและคุณภาพของผลิตภัณฑ์เครื่องลัดแผ่นไทเทเนียมเป็นชนิดเฉพาะเจาะจงของ flange ที่ใช้ในระบบท่อเพื่อเชื่อมต่อท่อกับท่ออื่น ๆ อุปกรณ์หรือวาล์วพวกเขามีลักษณะโดยการออกแบบเรียบของพวกเขาโดยไม่มีใบหน้าการปิดที่ยกขึ้นและโดยทั่วไปการก่อสร้างหนากว่าเมื่อเทียบกับชนิดอื่น ๆ ของ flanges, ให้ความแข็งแรงและความแข็งแรงที่เพียงพอสําหรับการแนบและปิดบอลท์
2. ประเภทของ DIN 2501 ทิตาเนียมแผ่น Flange
ทิตาเนียมบริสุทธิ์ในทางการค้า:
โลหะไทเทเนียม:
3.รายละเอียดสําหรับ DIN2501 PN10 Titanium Plate Flange
|
ขนาดท่อชื่อ |
กว้างของ |
แฟลนจ์ ได |
บัตรประจําตัว |
ธนกรุดของ Flanges |
ดิอาของบอลท์ซิลเซ |
จํานวน |
ไดออฟ บอลท์โฮล |
น้ําหนัก |
|
|---|---|---|---|---|---|---|---|---|---|
|
โปรโมชั่น |
สายตาบอด |
||||||||
|
DN |
ท่อ |
D |
D5 |
B |
K |
หลุม |
D2 |
กิโลกรัม |
กิโลกรัม |
| 15 | 21.30 | 95 | 22.00 | 14 | 65 | 4 | 14 | 0.67 | 0.71 |
| 20 | 26.90 | 105 | 27.60 | 16 | 75 | 4 | 14 | 0.93 | 1.01 |
| 25 | 33.70 | 115 | 34.40 | 16 | 85 | 4 | 14 | 1.11 | 1.23 |
| 32 | 42.40 | 140 | 43.10 | 16 | 100 | 4 | 18 | 1.62 | 1.81 |
| 40 | 48.30 | 150 | 49.00 | 16 | 110 | 4 | 18 | 1.85 | 2.09 |
| 50 | 60.30 | 165 | 61.10 | 18 | 125 | 4 | 18 | 2.46 | 2.88 |
| 65 | 76.10 | 185 | 77.10 | 18 | 145 | 4 | 18 | 2.99 | 3.65 |
| 80 | 88.90 | 200 | 90.30 | 20 | 160 | 8 | 18 | 3.61 | 4.61 |
| 100 | 114.30 | 220 | 115.90 | 20 | 180 | 8 | 18 | 3.99 | 5.65 |
| 125 | 139.70 | 250 | 141.60 | 22 | 210 | 8 | 18 | 5.41 | 8.13 |
| 150 | 168.30 | 285 | 170.50 | 22 | 240 | 8 | 22 | 6.55 | 10.44 |
| 175 | 193.70 | 315 | 196.10 | 24 | 270 | 8 | 22 | 8.42 | |
| 200 | 219.10 | 340 | 221.80 | 24 | 295 | 12 | 22 | 8.97 | 16.48 |
| 250 | 273.00 | 405 | 276.20 | 26 | 355 | 12 | 26 | 12.76 | 23.99 |
| 300 | 323.90 | 460 | 327.60 | 28 | 410 | 12 | 26 | 16.60 | 30.73 |
| 350 | 355.60 | 520 | 359.70 | 30 | 470 | 16 | 26 | 24.08 | 42.56 |
| 400 | 406.40 | 580 | 411.00 | 32 | 525 | 16 | 30 | 30.20 | 60.68 |
| 450 | 457.00 | 640 | 462.30 | 38 | 585 | 20 | 30 | 41.67 | 71.74 |
| 500 | 508.00 | 715 | 513.60 | 38 | 650 | 20 | 33 | 52.87 | 96.4 |
| 600 | 610.00 | 840 | 616.50 | 42 | 770 | 20 | 36 | 77.58 | 145.6 |
| 700 | 711.00 | 910 | 716.00 | 44 | 840 | 24 | 36 | 77.13 | |
| 800 | 813.00 | 1025 | 818.00 | 50 | 950 | 24 | 39 | 106.35 | |
| 900 | 914.00 | 1125 | 920.00 | 54 | 1050 | 28 | 39 | 125.39 | |
| 1000 | 1016.00 | 1255 | 1022.00 | 60 | 1170 | 28 | 42 | 177.99 | |
4ทําไมเราเลือกแผ่นไทเทเนียมในแอพลิเคชั่น
เครื่องลัดแผ่นไทเทเนียมถูกเลือกในอุตสาหกรรมต่างๆ โดยหลักๆเนื่องจากคุณสมบัติและข้อดีที่พิเศษของพวกเขา ทําให้มันเหมาะสําหรับการใช้งานเฉพาะเจาะจง ที่วัสดุอื่น ๆ อาจไม่ทํางานได้อย่างมีประสิทธิภาพ
ทิตาเนียมมีอัตราความแข็งแรงสูงต่อน้ําหนัก ทําให้มันแข็งแรงกว่าโลหะอื่น ๆ เช่น เหล็กไร้ขัดหรือเหล็กผสมอลูมิเนียมในขณะที่เบากว่ามากคุณสมบัตินี้มีความสําคัญในด้านการบินและอวกาศการประหยัดน้ําหนักที่สําคัญ
ทิตาเนียมมีความเข้ากันได้ทางชีวภาพและไม่เป็นพิษ ทําให้มันเหมาะสมสําหรับเครื่องปลูกทางการแพทย์ เช่น เครื่องปลูกกระดูกและเครื่องมือการผ่าตัดมันเข้ากับร่างกายของมนุษย์ได้ดี และลดความเสี่ยงของการเกิดผลข้างเคียงให้น้อยที่สุด.
ครับทิตาเนียมยังคงมีคุณสมบัติทางกลในอุณหภูมิที่สูงขึ้น ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการความมั่นคงทางความร้อนรวมถึงส่วนประกอบเครื่องบินและกระบวนการอุตสาหกรรมที่เกี่ยวข้องกับความร้อนสูง.
ครับทิตาเนียมมีสัดส่วนการขยายความร้อนที่ต่ําคล้ายกับเหล็กไร้ขัดเหล็ก คุณสมบัตินี้ช่วยรักษาความมั่นคงของมิติในสภาพอุณหภูมิที่แตกต่างกันการประกันความน่าเชื่อถือในแอพลิเคชั่นสําคัญ.
ครับทิตาเนียมมีชื่อเสียงสําหรับความทนทานและอายุการใช้งานยาวนาน แม้ในสภาพการทํางานที่ยากลําบากแม้ค่าเริ่มต้นที่สูงกว่า เมื่อเทียบกับวัสดุอื่น ๆ.
ฟลานจานไทเทเนียมถูกเลือกในอุตสาหกรรมที่รวมคุณสมบัติที่โดดเด่นของพวกเขาเป็นสิ่งจําเป็น เช่น การบินอวกาศ, การแปรรูปเคมี, โรงงานปรับเกลือ และปลูกน้ํามันในทะเล
5.กระบวนการผลิตของแผ่นไทเทเนียม flanges
การเลือกวัสดุ:
สับสนธิไทตานีียม: กระบวนการเริ่มต้นด้วยการเลือกสับสนธิไทตานีียมที่เหมาะสมขึ้นอยู่กับความต้องการการใช้งาน สับสนธิทั่วไปประกอบด้วยเกรด 2 (Ti-CP), เกรด 5 (Ti-6Al-4V) และเกรด 7 (Ti-0.15Pd), เลือกสําหรับคุณสมบัติทางกลที่เฉพาะเจาะจงของพวกเขา, ความต้านทานต่อการกัดสนองและคุณสมบัติที่เกี่ยวข้องอื่น ๆ
การตัดและการออกแบบ:
การเตรียมวัตถุดิบ: บิลเลตหรือแท่งไทเทเนียมถูกตัดเป็นความยาวที่เหมาะสมโดยพิจารณามาตรฐานของฟลานจ์ที่ต้องการ
การสลักหรือลวด: วัสดุไทเทเนียมถูกทําความร้อนถึงอุณหภูมิที่ดีที่สุดและมีรูปร่างโดยใช้เทคนิคการสลักหรือลวดเพื่อสร้างช่องว่างของฟลานจ์เบื้องต้นทั้งนี้รวมถึงการสร้างคอและหน้าแฟลนซ์.
การแปรรูป:
การหมุนและการบด: ผงทิตาเนียมที่โกงหรือม้วนได้รับการทํางานแปรรูปความแม่นยํานี้รวมถึงการหันเพื่อให้ได้รับกว้างภายนอกที่ต้องการ (OD) และการบดเพื่อสร้างหน้า flange (หน้ายก), หน้าเรียบ, หรือประเภทแหวนต่อตามรายละเอียด ASME B16.5
การเจาะ: การเจาะรูในฟลานจ์ เพื่อรองรับบอลท์และให้แน่ใจว่ามีการจัดท่าที่เหมาะสมกับท่อเชื่อม
การเตรียมการเชื่อม:
การบีเวลลิ่ง: ปลายของฟลานจ์คอสลัด โดยเฉพาะบริเวณที่เชื่อมต่อกับท่อ มีบีเวลลิ่งเพื่ออํานวยความสะดวกในการปั่น. การบีเวลลิ่งที่เหมาะสมจะ đảm bảoข้อต่อสลัดที่แข็งแรงและการผสมประสิทธิภาพ
การปั่น:
กระบวนการผสมผสาน: แฟลนจ์คอผสมทองทองทองมะเร็งมักถูกผสมโดยใช้ TIG (Tungsten Inert Gas) การผสมผสานหรือวิธีที่คล้ายกันที่เหมาะสําหรับเหล็กเหล็กทองทองการเชื่อมทําด้วยความรอบคอบในการรักษาบรรยากาศที่ป้องกัน (อาร์กอนหรือฮีเลียม) เพื่อป้องกันการปนเปื้อนและออกซิเดนซึ่งอาจทําให้ความทนทานต่อการกัดกร่อนของไทเทเนียมเสี่ยง
การตรวจสอบการผสม: การตรวจสอบหลังการผสมรวมวิธีการทดสอบที่ไม่ทําลาย (NDT) เช่น การทดสอบสารเจาะสีหรือการทดสอบ ultrasonic เพื่อตรวจสอบความสมบูรณ์ของการผสม
การรักษาความร้อน (หากจําเป็น)
การผสมผสาน: ขึ้นอยู่กับสับสนธิไทเทเนียมและความต้องการเฉพาะเจาะจง, การผสมผสานหรือการรักษาความร้อนในการบรรเทาความเครียดสามารถนําไปใช้เพื่อปรับปรุงคุณสมบัติของวัสดุและลดความเครียดที่เหลือ.
การตรวจสอบและทดสอบสุดท้าย:
การตรวจสอบมิติ: แฟลนจ์คอสลัดแต่ละชิ้นต้องผ่านการตรวจสอบมิติอย่างเข้มงวดเพื่อให้แน่ใจว่ามันตอบสนองความอนุญาตและรายละเอียดที่แม่นยํา รวมถึงสิ่งที่กําหนดโดย ASME B16.5.
การตรวจสอบทางสายตาและพื้นผิว: การตรวจสอบทางสายตาทําให้แน่ใจว่าไม่มีความบกพร่องหรือความไม่สมบูรณ์แบบบนพื้นผิวที่อาจส่งผลกระทบต่อการทํางานหรือความสมบูรณ์แบบ
การทดสอบความดัน: การทดสอบความดันแบบไฮโดรสแตตสิกหรือแบบปนูเมทิกสามารถดําเนินการเพื่อตรวจสอบความสมบูรณ์แบบความดันของฟลานจ์และความต้านทานการรั่วไหลในสภาพที่กําหนดไว้
การบําบัดพื้นผิวและการเสร็จ:
การเคลือบผิว: ขึ้นอยู่กับการใช้งาน, การรักษาผิว เช่น passivation หรือ anodizing สามารถนําไปใช้เพื่อเพิ่มความทนทานต่อการกัดสลายหรือปรับปรุงการทําผิว
การติดป้ายและการระบุตัว: ทุกแผ่นมีเครื่องหมายที่มีข้อมูลสําคัญ เช่น ประเภทวัสดุ, ขนาด, ระดับความดัน และการระบุตัวผู้ผลิตเพื่อการติดตามตัว
การบรรจุและการขนส่ง
เมื่อการตรวจสอบและการทดสอบเสร็จสิ้นอย่างพึงพอใจ ผูกเชือกคอทิตาเนียมถูกบรรจุไว้อย่างรอบคอบ เพื่อป้องกันความเสียหายระหว่างการขนส่งและการจัดเก็บแล้วส่งไปยังลูกค้าหรือศูนย์จําหน่าย.
6. มาตรฐานร่วมของไทเทเนียม
| ชื่อสินค้า | เครื่องปรับปรุงความหนาว |
|---|---|
| ระยะขนาด | 1/2 ′′ (15 NB) ถึง 48 ′′ (1200 NB) |
| ประเภท / ระดับความดัน | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 เป็นต้น |
| มาตรฐาน / ขนาด | ขนาดของน้ํามัน5, B16.47 ซีรี่ย์ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3 และอื่นๆ1, API7S-15, API7S-43, API605 |
| ประเภทหน้า flange / ประเภทการเชื่อมต่อ | แฟลนจ์ใบหน้าเรียบ (FF), แฟลนจ์ใบหน้าสูง (RF), แฟลนจ์ข้อแหวน (RTJ), แฟลนจ์ข้อกระโปรง, แฟลนจ์ชายและหญิง (M&F), แฟลนจ์ลิ้นใหญ่และเล็กและกระโปรง (T&G) |
| ขนาด | ANSI B165, ANSI B16.47 ซีรี่ย์ A & B, ASA, API-605, MSS SP44, AWWA, การออกแบบตามสั่ง |
| การออกแบบตามสั่ง | ตามการวาดของคุณ AS, BS, ANSI, DIN, JIS |
| ใบรับรองการทดสอบวัสดุ (MTC) | ตาม EN 10204 3.2 และ EN 10204 3.1ใบรับรองการทดสอบ NACE MR0175, NACE MR0103 |
| ใบรับรองการทดสอบ | รายงานการทดสอบเรดิโอแกรฟี 100% EN 10204/3.1B ใบรับรองวัสดุแพร่ รายงานการตรวจสอบจากฝ่ายที่สาม เป็นต้น |
| การทดสอบ | เครื่องทดสอบแบบฮิดรอสแตตติก สเปคตรกราฟอ่านตรง เครื่องตรวจสอบความบกพร่องแบบ UI ทราซอนิก เครื่องตรวจสอบรังสีเอ็กซ์ เครื่องตรวจสอบอนุภาคแม่เหล็ก |
| อุปกรณ์ / เครื่องจักร | เครื่องพิมพ์ เครื่องผลัก เครื่องบิด เครื่องบดทราย เครื่องบีเวลล์ไฟฟ้า ฯลฯ |
| การเคลือบ | สีต้านสนิม สีดําน้ํามัน สีเหลืองโปร่งใส สีผสมยาง |
| สาเหตุ | อินเดีย / อเมริกา / ญี่ปุ่น / ยุโรปตะวันตก / เกาหลี |
| การใช้งาน/การใช้งาน | ออฟชอร์, สถานที่ผลิตน้ํามัน, การสร้างเรือ, ระบบน้ํา, ก๊าซธรรมชาติ, โครงการท่อ, พลังงานไฟฟ้า เป็นต้น |
| เครือข่ายส่งออกชั้นนํา | สหรัฐอเมริกา สหราชอาณาจักร กาตาร์ เม็กซิโก ไนจีเรีย ซาอุดีอาระเบีย คูเวต อิหร่าน คาซัคสถาน บาห์เรน เวียดนาม อินโดนีเซีย นอร์เวย์ กานา โคลัมเบีย อาเซอร์ไบจาน ลิเบีย |
7การใช้งานของ DIN2501 ทิตาเนียมแผ่น Flange
