แฟลนจ์ไทเทเนียม
Created with Pixso.

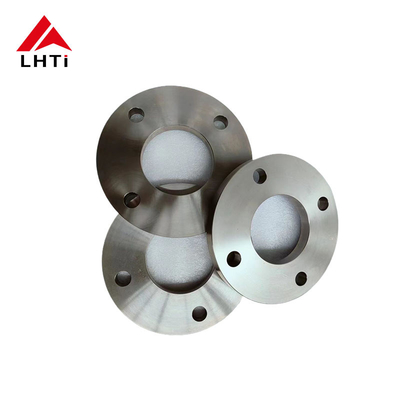

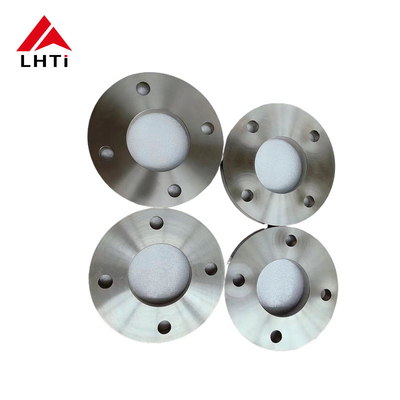

ผงแผ่นไทเทเนียม DIN 2503 Gr1 Gr2 Gr7 PN40

ผงแผ่นไทเทเนียม DIN 2503 Gr1 Gr2 Gr7 PN40

ชื่อแบรนด์: LHTi
เลขรุ่น: แผ่นไทเทเนียม
ขั้นต่ำ: 10 ชิ้น
ราคา: โปร่ง
เงื่อนไขการจ่ายเงิน: L/C, D/A, D/P, T/T, Western Union
ความสามารถในการจําหน่าย: 5,000 ชิ้นต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
เป่าจี้ ส่านซี ประเทศจีน
ได้รับการรับรอง:
ISO9001,CE,etc
มาตรฐานสินค้า:
DIN 2503 ทิตาเนียมแผ่น Flange
ความดัน:
พี.เอ็น.40
กระบวนการ:
การโยน, การโกง, การแปรรูป, เป็นต้น
การบํารุงผิว:
ขัด พ่นทราย อโนไดซ์ ฯลฯ
วัสดุ:
Gr1 Gr2 Gr5 Gr7 Gr12 Gr23 เป็นต้น
พื้นผิวการปิดผนึก:
RF, FF, TG, RJ เป็นต้น
ขนาด:
DN15-DN1200
การใช้งาน:
ท่อส่งน้ำมันและก๊าซ โรงงานเคมี โรงงานผลิตไฟฟ้า และโรงกลั่น
รายละเอียดการบรรจุ:
กล่องพไลฟู้ดหรือพัลเล็ต หรือตามความต้องการของคุณ
สามารถในการผลิต:
5,000 ชิ้นต่อเดือน
เน้น:

DIN 2503 ทิตาเนียมแผ่น Flange

,

Gr7 ทิตาเนียมแผ่น Flange

,

ผงแผ่นไทเทเนียม PN40

รายละเอียดสินค้า

ผงแผ่นไทเทเนียม DIN 2503 Gr1 Gr2 Gr7 PN40 ผงแผ่นผงผงผงผงผงผงผงผงผงผงผงผงผงสําหรับระบบท่อ



1.ผลิตภัณฑ์ การนําเสนอของ DIN2503 ทิตาเนียมแผ่น flange



แฟลนจ์ไทเทเนียม ผลิตจากเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติที่พิเศษอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรง ที่เกิดการกัดกร่อนทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง.



ที่สําคัญในการใช้งานของมันคือความทนทานของไทเทเนียมต่อการกัดกรองแฟลนจ์ทิตาเนียมยังแสดงให้เห็นความทนทานความเหนื่อยล้าที่ดีและความทนทาน creep, สําคัญสําหรับการรักษาผลงานที่มั่นคงในระยะเวลานาน ความสะดวกในการแปรรูปและการติดตั้งเพิ่มความน่าสนใจของพวกเขาการให้บริการทางปฏิบัติ สําหรับการใช้งานอุตสาหกรรมต่างๆ.



DIN 2503 แฟลนจ์แผ่น:



การออกแบบและขนาด:

  • หน้าแฟลนจ์: DIN 2503 ระบุแฟลนจ์ที่มีการออกแบบหน้าที่ยกขึ้น, ซึ่งให้พื้นผิวสําหรับการปิดเจาะเพื่อสร้างการปิดแน่น
  • วัสดุ: มาตรฐานนี้ครอบคลุมวัสดุต่าง ๆ ที่เหมาะสําหรับการใช้งานในอุตสาหกรรม, รวมถึงเหล็กคาร์บอน, เหล็กไร้oxide, และสแตนเลส.
  • ขนาด: ขนาดรายละเอียดรวมถึงกว้างภายนอก (OD), กว้างวงกลมของบอลท์, ขนาดหลุมของบอลท์, และความหนาของฟลานจ์.มิติเหล่านี้ทําให้ความเหมาะสมและการแลกเปลี่ยนกับส่วนประกอบมาตรฐาน DIN อื่น ๆ.

ความดัน:

  • ประเภทความดัน PN: DIN 2503 Flanges มีให้เลือกในประเภทความดัน PN 6, PN 10, PN 16, PN 25 และ PN 40.คลาสเหล่านี้แสดงความดันการทํางานสูงสุดที่อนุญาต โดยใช้การออกแบบและวัสดุของ flange.

การใช้งาน:

  • การใช้งานในอุตสาหกรรม: ใช้งานอย่างแพร่หลายในอุตสาหกรรม เช่น การแปรรูปสารเคมี น้ํามันและก๊าซ น้ํามันเคมี โรงบํารุงน้ํา และอื่น ๆ
  • ความเข้ากันได้: ออกแบบให้เข้ากันได้กับท่อและวาล์วที่สอดคล้องกับมาตรฐาน DIN, รับประกันการบูรณาการอย่างต่อเนื่องภายในระบบท่อ

ข้อดี:

  • ความน่าเชื่อถือ: การออกแบบหน้าที่ยกขึ้นช่วยเพิ่มประสิทธิภาพการปัดปัด ลดความเสี่ยงของการรั่วไหลในการใช้งานที่สําคัญ
  • การตั้งมาตรฐาน: มาตรฐาน DIN ให้ความเท่าเทียมกันในขนาดและวัสดุ, สะดวกในการจัดซื้อ, การติดตั้งและการบํารุงรักษาง่ายขึ้น.
  • ความหลากหลาย: เหมาะสําหรับสภาพการทํางานที่หลากหลาย เนื่องจากตัวเลือกในวัสดุและความดัน
  • ประสิทธิภาพในเรื่องค่าใช้จ่าย: ให้บริการทางการแก้ไขที่ประสิทธิภาพในเรื่องค่าใช้จ่ายในการเชื่อมต่อท่อและอุปกรณ์ในสถานที่อุตสาหกรรม โดยให้ความสมดุลระหว่างผลงานและราคาถูก





2. เกรดของไทเทเนียมเพลต Flange

ผงแผ่นไทเทเนียม DIN 2503 Gr1 Gr2 Gr7 PN40 0



  1. ทิตาเนียมเกรด 1ทิตาเนียมเกรด 1 เป็นเกรดทิตาเนียมที่อ่อนที่สุดและสามารถปรับปรุงได้มากที่สุดจากเกรดทิตาเนียมที่บริสุทธิ์ในทางการค้ามันถูกใช้ในส่วนใหญ่ในแอพลิเคชั่นที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า ในสภาพแวดล้อม เช่นอุตสาหกรรมแปรรูปสารเคมี.

  2.

  3.

  4. ทิตาเนียมเกรด 2นี่คือประเภทไทเทเนียมที่ใช้กันอย่างแพร่หลายที่สุด มันมีความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นรวมถึงฟลานจ์สําหรับระบบท่อ.

  5.

  6. ทิตาเนียมเกรด 5 (Ti 6Al-4V):นี่คือประเภทสกัด และเป็นประเภทสกัดทิตานีਅਮที่ใช้กันทั่วไปที่สุด มันเพิ่มความแข็งแรงของฟลแลนจ์ขึ้นอย่างมาก เมื่อเทียบกับประเภทททิตานีਅਮบริสุทธิ์ทิตาเนียมประเภทที่ 5 ใช้ในการใช้งานความแข็งแกร่งสูง ที่ต้องการความทนทานต่อความร้อนและการกัดกร่อน.

  7.

  8. ทิตาเนียมเกรด 7:ด้วยความสามารถในการปั่นและการผลิตที่ดีเยี่ยม ประเภทนี้รวมถึงพัลลาเดียมเพื่อความทนทานต่อการกัดสนิมที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งต่อต้านกรดลดและการโจมตีในพื้นที่ในฮาโลไดร้อน

  9.

  10. ทิตาเนียมเกรด 12หมึกนี้มีความทนทานความร้อนและความแข็งแรงที่เพิ่มขึ้นเมื่อเทียบกับหมึกที่บริการในทางพาณิชย์อื่น ๆ

  11.

  12. เกรด 23 ไททานี (Ti 6Al-4V ELI):เกรดนี้คล้ายกับเกรด 5 แต่มี interstitials ต่ํามาก (ELI) ทําให้มันเป็นที่ชอบสําหรับความแข็งแกร่งการแตกที่สูงขึ้นและความยืดหยุ่นที่ดีขึ้นมันมักจะใช้ในอุปกรณ์การแพทย์ และยังเหมาะสําหรับ flanges ในสถานการณ์ที่สําคัญ, การใช้งานระดับสูง

    • ทิตาเนียม: ทิตาเนียมมีความทนทานต่อการกัดกรองได้อย่างดีเยี่ยม โดยเฉพาะในสภาพแวดล้อมที่รุนแรง เช่น น้ําทะเล คลอรีด และกรดออกซิเดนมัน สร้าง ชั้น โอกไซด์ ป้องกัน ที่ เพิ่ม ความ ทนทาน ต่อ การ กัด.
    • สแตนเลส: สแตนเลสยังมีความต้านทานต่อการกัดกรองที่ดี แต่ไม่เท่ากับไทเทเนียมมันอาจต้องการเคลือบหรือการรักษาเพิ่มเติมเพื่อการป้องกันที่เสริมในสภาพแวดล้อมที่กิน.
    • โลหะคาร์บอน: โลหะคาร์บอนมีความอ่อนแอต่อการกัดกรอง โดยเฉพาะอย่างยิ่งในสภาพความชื้นหรือกรด และต้องการเคลือบหรือเหล็กสแตนเลสเพื่อป้องกัน
    • อินคอนเลล: สารสกัดอินคอนเลลให้ความทนทานที่ดีต่อการออกซิเดชั่นและการกัดกร่อนในสภาพแวดล้อมที่รุนแรง, รวมถึงอุณหภูมิและความดันสูง
  13.
  14.

3.รายละเอียดสําหรับ DIN2501 PN40 Titanium Plate Flange



ขนาดท่อชื่อ กว้างของ แฟลนจ์ ได บัตรประจําตัว ธนกรุดของ Flanges ดิอาของบอลท์ซิลเซ จํานวน ไดออฟ บอลท์โฮล น้ําหนัก
DN ท่อ D D5 B K หลุม D2 กิโลกรัม
10 17.20 90 17.70 14 60 4 14 0.60
15 21.30 95 22.00 14 65 4 14 0.67
20 26.90 105 27.60 16 75 4 14 0.94
25 33.70 115 34.40 16 85 4 14 1.11
32 42.40 140 43.10 16 100 4 18 1.62
40 48.30 150 49.00 16 110 4 18 1.85
50 60.30 165 61.10 18 125 4 18 2.46
65 76.10 185 77.10 18 145 4 18 2.99
80 88.90 200 90.30 20 160 8 18 3.61
100 114.30 220 115.90 20 180 8 18 3.99
125 139.70 250 141.60 22 210 8 18 5.41
150 168.30 285 170.50 22 240 8 22 6.55
175 193.70 315 196.10 24 270 8 22 8.42
200 219.10 340 221.80 24 295 12 22 8.97
250 273.00 405 276.20 26 355 12 26 12.76
300 323.90 460 327.60 28 410 12 26 16.60
350 355.60 520 359.70 30 470 16 26 24.08
400 406.40 580 411.00 32 525 16 30 30.20
450 457.00 640 462.30 38 585 20 30 41.67
500 508.00 715 513.60 38 650 20 33 52.87
600 610.00 840 616.50 42 770 20 36 77.58
700 711.00 910 716.00 44 840 24 36 77.13
800 813.00 1025 818.00 50 950 24 39 106.35
900 914.00 1125 920.00 54 1050 28 39 125.39
1000 1016.00 1255 1022.00 60 1170 28 42 177.99





4ทําไมเราเลือกแผ่นไทเทเนียมในแอพลิเคชั่น

เครื่องลัดแผ่นไทเทเนียมถูกเลือกในอุตสาหกรรมต่างๆ โดยหลักๆเนื่องจากคุณสมบัติและข้อดีที่พิเศษของพวกเขา ทําให้มันเหมาะสําหรับการใช้งานเฉพาะเจาะจง ที่วัสดุอื่น ๆ อาจไม่ทํางานได้อย่างมีประสิทธิภาพ

ทิตาเนียมแสดงความทนทานต่อการกัดกร่อนอย่างพิเศษ โดยเฉพาะในสภาพแวดล้อมที่รุนแรง เช่น น้ําทะเล การแปรรูปเคมี และการใช้งานทางทะเลความ ทนทาน ต่อ การ กระเทือน ทํา ให้ อุปกรณ์ ใช้ ชีวิต ยาว ยาว และ ลด ค่า ค่า ดูแล.

ทิตาเนียมมีอัตราความแข็งแรงสูงต่อน้ําหนัก ทําให้มันแข็งแรงกว่าโลหะอื่น ๆ เช่น เหล็กไร้ขัดหรือเหล็กผสมอลูมิเนียมในขณะที่เบากว่ามากคุณสมบัตินี้มีความสําคัญในด้านการบินและอวกาศการประหยัดน้ําหนักที่สําคัญ



ทิตาเนียมมีความเข้ากันได้ทางชีวภาพและไม่เป็นพิษ ทําให้มันเหมาะสมสําหรับเครื่องปลูกทางการแพทย์ เช่น เครื่องปลูกกระดูกและเครื่องมือการผ่าตัดมันเข้ากับร่างกายของมนุษย์ได้ดี และลดความเสี่ยงของการเกิดผลข้างเคียงให้น้อยที่สุด.



ทิตาเนียมยังคงมีคุณสมบัติทางกลในอุณหภูมิที่สูงขึ้น ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการความมั่นคงทางความร้อนรวมถึงส่วนประกอบเครื่องบินและกระบวนการอุตสาหกรรมที่เกี่ยวข้องกับความร้อนสูง.



ทิตาเนียมมีสัดส่วนการขยายความร้อนที่ต่ําคล้ายกับเหล็กไร้ขัดเหล็ก คุณสมบัตินี้ช่วยรักษาความมั่นคงของมิติในสภาพอุณหภูมิที่แตกต่างกันการประกันความน่าเชื่อถือในแอพลิเคชั่นสําคัญ.



ทิตาเนียมมีชื่อเสียงสําหรับความทนทานและอายุการใช้งานยาวนาน แม้ในสภาพการทํางานที่รุนแรงแม้ค่าเริ่มต้นที่สูงกว่า เมื่อเทียบกับวัสดุอื่น ๆ.

ฟลานจานไทเทเนียมถูกเลือกในอุตสาหกรรมที่รวมคุณสมบัติที่โดดเด่นของพวกเขาเป็นสิ่งจําเป็น เช่น การบินอวกาศ, การแปรรูปเคมี, โรงงานปรับเกลือ และปลูกน้ํามันในทะเล





5กระบวนการผลิตของแผ่นไทเทเนียม

การเลือกวัสดุ:

สับสนธิไทตานีียม: กระบวนการเริ่มต้นด้วยการเลือกสับสนธิไทตานีียมที่เหมาะสมขึ้นอยู่กับความต้องการการใช้งาน สับสนธิทั่วไปประกอบด้วยเกรด 2 (Ti-CP), เกรด 5 (Ti-6Al-4V) และเกรด 7 (Ti-0.15Pd), เลือกสําหรับคุณสมบัติทางกลที่เฉพาะเจาะจงของพวกเขา, ความต้านทานต่อการกัดสนองและคุณสมบัติที่เกี่ยวข้องอื่น ๆ



การตัดและการออกแบบ:

การเตรียมวัตถุดิบ: บิลเลตหรือแท่งไทเทเนียมถูกตัดเป็นความยาวที่เหมาะสมโดยพิจารณามาตรฐานของฟลานจ์ที่ต้องการ

การสลักหรือลวด: วัสดุไทเทเนียมถูกทําความร้อนถึงอุณหภูมิที่ดีที่สุดและมีรูปร่างโดยใช้เทคนิคการสลักหรือลวดเพื่อสร้างช่องว่างของฟลานจ์เบื้องต้นทั้งนี้รวมถึงการสร้างคอและหน้าแฟลนซ์.



การแปรรูป:

การหมุนและการบด: ผงทิตาเนียมที่โกงหรือม้วนได้รับการทํางานแปรรูปความแม่นยํานี้รวมถึงการหันเพื่อให้ได้รับกว้างภายนอกที่ต้องการ (OD) และการบดเพื่อสร้างหน้า flange (หน้ายก), หน้าเรียบ, หรือประเภทแหวนต่อตามรายละเอียด ASME B16.5

การเจาะ: การเจาะรูในฟลานจ์ เพื่อรองรับบอลท์และให้แน่ใจว่ามีการจัดท่าที่เหมาะสมกับท่อเชื่อม



การเตรียมการเชื่อม:

การบีเวลลิ่ง: ปลายของฟลานจ์คอสลัด โดยเฉพาะบริเวณที่เชื่อมต่อกับท่อ มีบีเวลลิ่งเพื่ออํานวยความสะดวกในการปั่น. การบีเวลลิ่งที่เหมาะสมจะ đảm bảoข้อต่อสลัดที่แข็งแรงและการผสมประสิทธิภาพ



การปั่น:

กระบวนการผสมผสาน: แฟลนจ์คอผสมทองทองทองมะเร็งมักถูกผสมโดยใช้ TIG (Tungsten Inert Gas) การผสมผสานหรือวิธีที่คล้ายกันที่เหมาะสําหรับเหล็กเหล็กทองทองการเชื่อมทําด้วยความรอบคอบในการรักษาบรรยากาศที่ป้องกัน (อาร์กอนหรือฮีเลียม) เพื่อป้องกันการปนเปื้อนและออกซิเดนซึ่งอาจทําให้ความทนทานต่อการกัดกร่อนของไทเทเนียมเสี่ยง

การตรวจสอบการผสม: การตรวจสอบหลังการผสมรวมวิธีการทดสอบที่ไม่ทําลาย (NDT) เช่น การทดสอบสารเจาะสีหรือการทดสอบ ultrasonic เพื่อตรวจสอบความสมบูรณ์ของการผสม



การรักษาความร้อน (หากจําเป็น)

การผสมผสาน: ขึ้นอยู่กับสับสนธิไทเทเนียมและความต้องการเฉพาะเจาะจง, การผสมผสานหรือการรักษาความร้อนในการบรรเทาความเครียดสามารถนําไปใช้เพื่อปรับปรุงคุณสมบัติของวัสดุและลดความเครียดที่เหลือ.



การตรวจสอบและทดสอบสุดท้าย:

การตรวจสอบมิติ: แฟลนจ์คอสลัดแต่ละชิ้นต้องผ่านการตรวจสอบมิติอย่างเข้มงวดเพื่อให้แน่ใจว่ามันตอบสนองความอนุญาตและรายละเอียดที่แม่นยํา รวมถึงสิ่งที่กําหนดโดย ASME B16.5.

การตรวจสอบทางสายตาและพื้นผิว: การตรวจสอบทางสายตาทําให้แน่ใจว่าไม่มีความบกพร่องหรือความไม่สมบูรณ์แบบบนพื้นผิวที่อาจส่งผลกระทบต่อการทํางานหรือความสมบูรณ์แบบ

การทดสอบความดัน: การทดสอบความดันแบบไฮโดรสแตตสิกหรือแบบปนูเมทิกสามารถดําเนินการเพื่อตรวจสอบความสมบูรณ์แบบความดันของฟลานจ์และความต้านทานการรั่วไหลในสภาพที่กําหนดไว้



การบําบัดพื้นผิวและการเสร็จ:

การเคลือบผิว: ขึ้นอยู่กับการใช้งาน, การรักษาผิว เช่น passivation หรือ anodizing สามารถนําไปใช้เพื่อเพิ่มความทนทานต่อการกัดสลายหรือปรับปรุงการทําผิว

การติดป้ายและการระบุตัว: ทุกแผ่นมีเครื่องหมายที่มีข้อมูลสําคัญ เช่น ประเภทวัสดุ, ขนาด, ระดับความดัน และการระบุตัวผู้ผลิตเพื่อการติดตามตัว



การบรรจุและการขนส่ง

เมื่อการตรวจสอบและการทดสอบเสร็จสิ้นอย่างพึงพอใจ ผูกเชือกคอทิตาเนียมถูกบรรจุไว้อย่างรอบคอบ เพื่อป้องกันความเสียหายระหว่างการขนส่งและการจัดเก็บแล้วส่งไปยังลูกค้าหรือศูนย์จําหน่าย.







6การใช้งานของ DIN2503 ทิตาเนียมแผ่น Flange

  • การก่อสร้างท่อ: ใช้ในการเชื่อมต่อส่วนของท่อ, รับประกันการเชื่อมต่อที่ปลอดภัยและไร้การรั่วไหลระหว่างการขนส่งของเหลว
  • โรงแปรรูปและโรงงานปิโตรเคมี: ติดตั้งในหน่วยแปรรูปสําหรับเชื่อมภาชนะ, เครื่องปฏิกิริยา, และเครื่องแลกเปลี่ยนความร้อน, ที่ความทนทานต่อสารเคมีที่กัดกรองเป็นสิ่งจําเป็น
  • พลาตฟอร์มในทะเล: ใช้ในพลาตฟอร์มเจาะในทะเลและพลาตฟอร์มการผลิตเพื่อทนต่อสภาพแวดล้อมทางทะเลและสภาพอากาศที่รุนแรง
  • อุปกรณ์แปรรูปแก๊ส: ใช้ในเครื่องบดน้ํา, ปั๊มและวาล์ว เพื่อรักษาความสมบูรณ์แบบและความปลอดภัยในการทํางาน
