| ชื่อแบรนด์: | LHTi,China |
| เลขรุ่น: | ทิตาเนียมแผ่น Sip บน Flange |
| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

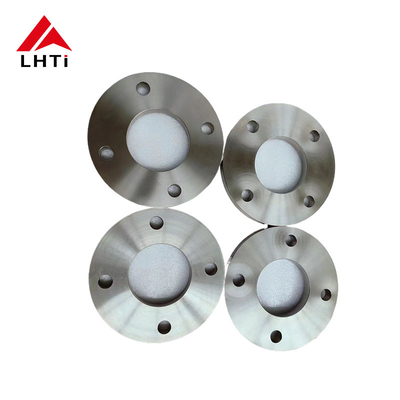

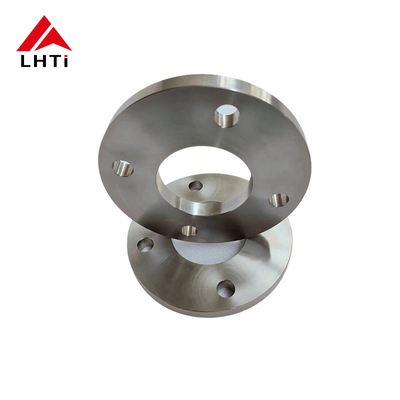

EN1092-01 ทิตาเนียม Flange Plate Slip On Flange Gr2 Gr7 PN6 Flange Pipe Flange Plate สําหรับอุตสาหกรรมน้ํามันและก๊าซ
1.ผลิตภัณฑ์ การนําเสนอของ En1092-01 ทิตาเนียมแผ่น flange
เครื่องปรับปรุงความหนาผลิตจากเหล็กเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติพิเศษของพวกเขาอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรง ที่เกิดการกัดกร่อนทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง.
ที่สําคัญในการใช้งานของมันคือความทนทานของไทเทเนียมต่อการกัดกรองแฟลนจ์ทิตาเนียมยังแสดงให้เห็นความทนทานความเหนื่อยล้าที่ดีและความทนทาน creep, สําคัญสําหรับการรักษาผลงานที่มั่นคงในระยะเวลานาน ความสะดวกในการแปรรูปและการติดตั้งเพิ่มความน่าสนใจของพวกเขาการให้บริการทางปฏิบัติ สําหรับการใช้งานอุตสาหกรรมต่างๆ.
มาตรฐาน EN1092-01 รวมถึงหลายประเภทของ flanges รวมถึง flanges แผ่นไทเทเนียม ซึ่งเป็นองค์ประกอบสําคัญในระบบท่ออุตสาหกรรม มาตรฐานนี้กําหนดขนาดวัสดุ, และความต้องการทางเทคนิคสําหรับ flanges ในระบบท่อในยุโรป flanges ของแผ่นไททานีมเป็นแผ่น, ไดสก์วงกลมที่มีทั้งหน้ายกขึ้น (RF) หรือหน้าเรียบ (FF),เลือกตามความต้องการของพื้นผิวปิดพวกมันใช้ในการเชื่อมต่อท่อ, วาล์ว, ปั๊ม, และอุปกรณ์อื่น ๆ เพื่อสร้างระบบท่อที่บูรณาการความต้านทานต่อการกัดกรองที่โดดเด่นของไทเทเนียมทําให้ฟลเลนจ์เหล่านี้เหมาะสมสําหรับการใช้ในสภาพแวดล้อมที่กัดกรอง เช่นอุตสาหกรรมเรือและเคมีพวกเขาได้รับรางวัลสําหรับความแข็งแกร่งของพวกเขาต่อส่วนน้ําหนักและความเหมาะสมสําหรับอุปกรณ์อุณหภูมิสูงและ Cryogenic ทั้งสอง มีให้เลือกในขนาดที่แตกต่างกันเพื่อรองรับกว้างท่อที่แตกต่างกันแฟลนจ์เหล่านี้สอดคล้องกับปริมาณความดัน เช่น PN 6, PN 10, PN 16, PN 25, PN 40 และ PN 63 ตอบสนองความต้องการการดําเนินงานที่หลากหลายในอุตสาหกรรมต่างๆ
2. ประเภทของ EN1092-01 ทิตาเนียมแผ่น Flange
ทิตาเนียมบริสุทธิ์ในทางการค้า:
โลหะไทเทเนียม:
3.รายละเอียดสําหรับ DIN2501 PN6 ทิตาเนียมแผ่น Flange
| DN | ท่อ OD, A | ภายนอก ไดอเมท D | กว้างของวงกลม Bolt, K | ไดออฟ บอลท์โฮล, L | จํานวนของบอลท์ | ขนาดของ Bolt | ความหนาของ flange, C | กว้างของหน้าที่ยกขึ้น, d | ความสูงของใบหน้าที่ยกขึ้น, f1 | กว้างเจาะ B | ||
| ซีรี่ย์ I | ซีรี่ย์ II | ซีรี่ย์ I | ซีรี่ย์ II | |||||||||
| 10 | 17.2 | 14 | 75 | 50 | 11 | 4 | M10 | 12 | 35 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 80 | 55 | 11 | 4 | M10 | 12 | 40 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 90 | 65 | 11 | 4 | M10 | 14 | 50 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 100 | 75 | 11 | 4 | M10 | 14 | 60 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 120 | 90 | 14 | 4 | M12 | 16 | 70 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 130 | 100 | 14 | 4 | M12 | 16 | 80 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 140 | 110 | 14 | 4 | M12 | 16 | 90 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 160 | 130 | 14 | 4 | M12 | 16 | 110 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 190 | 150 | 18 | 4 | M16 | 18 | 128 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 210 | 170 | 18 | 4 | M16 | 18 | 148 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 240 | 200 | 18 | 8 | M16 | 20 | 178 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 265 | 225 | 18 | 8 | M16 | 20 | 202 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 320 | 280 | 18 | 8 | M16 | 22 | 258 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 375 | 335 | 18 | 12 | M16 | 24 | 312 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 440 | 395 | 22 | 12 | M20 | 24 | 365 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 490 | 445 | 22 | 12 | M20 | 26 | 415 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 540 | 495 | 22 | 16 | M20 | 28 | 455 | 4 | 411 | 430 |
| 450 | 457 | 480 | 595 | 550 | 22 | 16 | M20 | 30 | 520 | 4 | 462 | 484 |
| 500 | 508 | 530 | 645 | 600 | 22 | 20 | M20 | 30 | 570 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 755 | 705 | 26 | 20 | M24 | 32 | 670 | 5 | 616.5 | 634 |
| 700 | 711 | 720 | 860 | 810 | 26 | 24 | M24 | 40 | 775 | 5 | 715 | 724 |
| 800 | 813 | 820 | 975 | 920 | 30 | 24 | M27 | 44 | 880 | 5 | 817 | 824 |
| 900 | 914 | 920 | 1075 | 1020 | 30 | 24 | M27 | 48 | 980 | 5 | 918 | 924 |
| 1000 | 1016 | 1020 | 1175 | 1120 | 30 | 28 | M27 | 52 | 1080 | 5 | 1020 | 1024 |
| 1200 | 1219 | 1220 | 1405 | 1340 | 33 | 32 | M30 | 60 | 1295 | 5 | 1223 | 1224 |
| 1400 | 1422 | 1420 | 1630 | 1560 | 36 | 36 | M33 | 72 | 1510 | 5 | 1426 | 1424 |
| 1600 | 1626 | 1620 | 1830 | 1760 | 36 | 40 | M33 | 80 | 1710 | 5 | 1630 | 1624 |
| 1800 | 1829 | 1820 | 2045 | 1970 | 39 | 44 | M36 | 88 | 1920 | 5 | 1833 | 1824 |
| 2000 | 2032 | 2020 | 2265 | 2180 | 42 | 48 | M39 | 96 | 2125 | 5 | 2036 | 20 |
4ทําไมเราเลือกแผ่นไทเทเนียมในแอพลิเคชั่น
เครื่องลื่นในแผ่นไทเทเนียมถูกเลือกสําหรับการใช้งานที่หลากหลาย โดยเฉพาะเนื่องจากความทนทานต่อการกัดกร่อนและความแข็งแรงต่อน้ําหนักที่โดดเด่นน้ําทะเลและสารกินอื่น ๆ เป็นสิ่งสําคัญความแข็งแรงสูงของไทเทเนียมเทียบกับน้ําหนักของมันทําให้มันเหมาะสําหรับการใช้งานที่การลดน้ําหนักให้น้อยที่สุดโดยไม่เสี่ยงต่อความสมบูรณ์แบบของโครงสร้างลักษณะนี้เป็นประโยชน์โดยเฉพาะอย่างยิ่งในอุตสาหกรรม เช่น ท้องอากาศ, ท้องทะเล, การแปรรูปสารเคมี, และการแพทย์ที่ทั้งความทนทานและการทํางานในสภาพที่ต้องการนอกจากนี้ แฟลนจ์สลิก-ออนของแผ่นไทเทเนียมก็สอดคล้องกับมาตรฐาน EN1092-01 เพื่อรับรองความเหมาะสมและความน่าเชื่อถือในระบบท่อในยุโรป
ผนังไทเทเนียมลื่นบนแฟลเลนจ์ถูกเลือกในอุตสาหกรรมต่างๆ โดยหลักๆเนื่องจากคุณสมบัติและข้อดีที่พิเศษของพวกเขา ทําให้มันเหมาะสําหรับการใช้งานเฉพาะเจาะจง ที่วัสดุอื่น ๆ อาจไม่ทํางานได้อย่างมีประสิทธิภาพ
ทิตาเนียมมีอัตราความแข็งแรงสูงต่อน้ําหนัก ทําให้มันแข็งแรงกว่าโลหะอื่น ๆ เช่น เหล็กไร้ขัดหรือเหล็กผสมอลูมิเนียมในขณะที่เบากว่ามากคุณสมบัตินี้มีความสําคัญในด้านการบินและอวกาศการประหยัดน้ําหนักที่สําคัญ
ทิตาเนียมมีความเข้ากันได้ทางชีวภาพและไม่เป็นพิษ ทําให้มันเหมาะสมสําหรับเครื่องปลูกทางการแพทย์ เช่น เครื่องปลูกกระดูกและเครื่องมือการผ่าตัดมันเข้ากับร่างกายของมนุษย์ได้ดี และลดความเสี่ยงของการเกิดผลข้างเคียงให้น้อยที่สุด.
ทิตาเนียมยังคงมีคุณสมบัติทางกลในอุณหภูมิที่สูงขึ้น ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการความมั่นคงทางความร้อนรวมถึงส่วนประกอบเครื่องบินและกระบวนการอุตสาหกรรมที่เกี่ยวข้องกับความร้อนสูง.
ทิตาเนียมมีสัดส่วนการขยายความร้อนที่ต่ําคล้ายกับเหล็กไร้ขัดเหล็ก คุณสมบัตินี้ช่วยรักษาความมั่นคงของมิติในสภาพอุณหภูมิที่แตกต่างกันการประกันความน่าเชื่อถือในแอพลิเคชั่นสําคัญ.
ทิตาเนียมมีชื่อเสียงสําหรับความทนทานและอายุการใช้งานยาวนาน แม้ในสภาพการทํางานที่รุนแรงแม้ค่าเริ่มต้นที่สูงกว่า เมื่อเทียบกับวัสดุอื่น ๆ.
ฟลานจานไทเทเนียมถูกเลือกในอุตสาหกรรมที่รวมคุณสมบัติที่โดดเด่นของพวกเขาเป็นสิ่งจําเป็น เช่น การบินอวกาศ, การแปรรูปเคมี, โรงงานปรับเกลือ และปลูกน้ํามันในทะเล
5. มาตรฐานร่วมของไทเทเนียม
| ชื่อสินค้า | เครื่องปรับปรุงความหนาว |
|---|---|
| ระยะขนาด | 1/2 ′′ (15 NB) ถึง 48 ′′ (1200 NB) |
| ประเภท / ระดับความดัน | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 เป็นต้น |
| มาตรฐาน / ขนาด | ขนาดของน้ํามัน5, B16.47 ซีรี่ย์ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3 และอื่นๆ1, API7S-15, API7S-43, API605 |
| ประเภทหน้า flange / ประเภทการเชื่อมต่อ | แฟลนจ์ใบหน้าเรียบ (FF), แฟลนจ์ใบหน้าสูง (RF), แฟลนจ์ข้อแหวน (RTJ), แฟลนจ์ข้อกระโปรง, แฟลนจ์ชายและหญิง (M&F), แฟลนจ์ลิ้นใหญ่และเล็กและกระโปรง (T&G) |
| ขนาด | ANSI B165, ANSI B16.47 ซีรี่ย์ A & B, ASA, API-605, MSS SP44, AWWA, การออกแบบตามสั่ง |
| การออกแบบตามสั่ง | ตามการวาดของคุณ AS, BS, ANSI, DIN, JIS |
| ใบรับรองการทดสอบวัสดุ (MTC) | ตาม EN 10204 3.2 และ EN 10204 3.1ใบรับรองการทดสอบ NACE MR0175, NACE MR0103 |
| ใบรับรองการทดสอบ | รายงานการทดสอบเรดิโอแกรฟี 100% EN 10204/3.1B ใบรับรองวัสดุแพร่ รายงานการตรวจสอบจากฝ่ายที่สาม เป็นต้น |
| การทดสอบ | เครื่องทดสอบแบบฮิดรอสแตตติก สเปคตรกราฟอ่านตรง เครื่องตรวจสอบความบกพร่องแบบ UI ทราซอนิก เครื่องตรวจสอบรังสีเอ็กซ์ เครื่องตรวจสอบอนุภาคแม่เหล็ก |
| อุปกรณ์ / เครื่องจักร | เครื่องพิมพ์ เครื่องผลัก เครื่องบิด เครื่องบดทราย เครื่องบีเวลล์ไฟฟ้า ฯลฯ |
| การเคลือบ | สีต้านสนิม สีดําน้ํามัน สีเหลืองโปร่งใส สีผสมยาง |
| สาเหตุ | อินเดีย / อเมริกา / ญี่ปุ่น / ยุโรปตะวันตก / เกาหลี |
| การใช้งาน/การใช้งาน | ออฟชอร์, สถานที่ผลิตน้ํามัน, การสร้างเรือ, ระบบน้ํา, ก๊าซธรรมชาติ, โครงการท่อ, พลังงานไฟฟ้า เป็นต้น |
| เครือข่ายส่งออกชั้นนํา | สหรัฐอเมริกา สหราชอาณาจักร กาตาร์ เม็กซิโก ไนจีเรีย ซาอุดีอาระเบีย คูเวต อิหร่าน คาซัคสถาน บาห์เรน เวียดนาม อินโดนีเซีย นอร์เวย์ กานา โคลัมเบีย อาเซอร์ไบจาน ลิเบีย |
6การใช้งานของแผ่นไทเทเนียม:
เครื่องลัดแผ่นไทเทเนียมพบการใช้งานที่หลากหลายในหลายสาขาอุตสาหกรรม โดยใช้คุณสมบัติอันโดดเด่นของพวกมันในการทํางานที่สําคัญในระบบท่อ:
การแปรรูปทางเคมี:ทิตาเนียมมีความทนทานต่อการกัดกร่อนที่โดดเด่น ทําให้แผ่นแผ่นเป็นที่เหมาะสมสําหรับการจัดการกับสารเคมีและกรดที่กัดกร่อนในโรงงานเคมี
อุตสาหกรรมทางทะเล:เนื่องจากความทนทานต่อการกัดกร่อนของน้ําทะเล แฟลนจ์แผ่นไทเทเนียมถูกใช้ในงานก่อสร้างเรือและแพลตฟอร์มนอกทะเล
การบินอวกาศ:อัตราความแข็งแรงและน้ําหนักสูงของไทเทเนียมเป็นประโยชน์ในการใช้งานด้านอากาศ ที่การลดน้ําหนักในขณะที่รักษาความสมบูรณ์แบบของโครงสร้างเป็นสิ่งสําคัญ
อุปกรณ์การแพทย์:ความเข้ากันทางชีวภาพและความทนทานต่อของเหลวในร่างกายของไทเทเนียมทําให้มันเหมาะสําหรับอุปกรณ์ทางการแพทย์และเครื่องปลูก
น้ํามันและก๊าซใช้ในท่อและโรงชําระน้ําที่ต้องการความทนทานต่อการกัดสนองและอุณหภูมิสูง
อาหารและเครื่องดื่ม:ทิตาเนียมมีความอ่อนแอ ทําให้มันเหมาะสําหรับการทํางานกับวัสดุและเครื่องดื่มที่มีคุณภาพอาหาร
การผลิตพลังงาน:การใช้งานในโรงงานพลังงานที่มีความทนต่ออุณหภูมิสูงและสภาพแวดล้อมที่รสสือย่อยเป็นสิ่งจําเป็น
