| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แผ่นไทเทเนียม |
| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

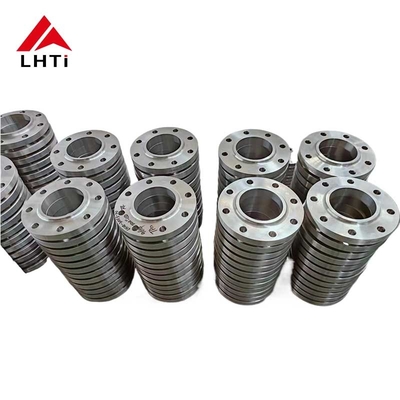

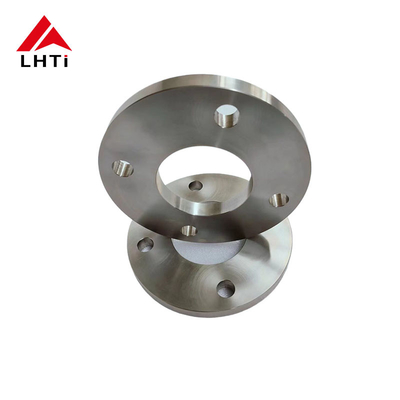

EN1092-01 ทิตาเนียม Slip On Flange Gr5 Gr7 PN25 SORF พล็อตท่อ Flange หน้าที่ยกขึ้นสําหรับระบบท่อ
1.ผลิตภัณฑ์ การนําเสนอ EN1092-01 ทิตาเนียมแผ่น Flange
เครื่องลัดแผ่นเป็นชนิดของแคลนที่เรียบ, กลม, และโดยทั่วไปทําจากวัสดุ เช่น เหล็กคาร์บอน, เหล็กไร้ขัดเหล็ก, หรือไทเทเนียมหรือช่องเปิดของภาชนะความดันนี่คือคุณสมบัติและการใช้งานหลักของแผ่น flanges:
เครื่องลัดแผ่นมีรูปร่างเรียบและกลม โดยไม่มีใบหน้าที่ยกขึ้นหรือมีรอยออกนอก ซึ่งทําให้มันเรียบง่ายและเหมาะสําหรับการใช้งานที่บรรจุโดยใช้เครื่องประกอบหน้าเต็มพวกเขามีความหนาที่แตกต่างกันขึ้นอยู่กับความต้องการความดันของการใช้งานผนังแผ่นหนากว่าสามารถรับมือความดันที่สูงขึ้น ผนังแผ่นถูกผลิตมาตรฐานขนาด เช่น กว้างภายนอก (OD), กว้างภายใน (ID), กว้างวงกลมบอลท์ (BCD),และจํานวนหลุมบอลท์ขนาดเหล่านี้สอดคล้องกับมาตรฐานอุตสาหกรรม เช่น มาตรฐาน ASME B16.5 หรือ DIN
เครื่องปรับปรุงความหนาผลิตจากเหล็กเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติพิเศษของพวกเขาอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรง ที่เกิดการกัดกร่อนทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง.
ที่สําคัญในการใช้งานของมันคือความทนทานของไทเทเนียมต่อการกัดกรองแฟลนจ์ทิตาเนียมยังแสดงให้เห็นความทนทานความเหนื่อยล้าที่ดีและความทนทาน creep, สําคัญสําหรับการรักษาผลงานที่มั่นคงในระยะเวลานาน ความสะดวกในการแปรรูปและการติดตั้งเพิ่มความน่าสนใจของพวกเขาการให้บริการทางปฏิบัติ สําหรับการใช้งานอุตสาหกรรมต่างๆ.
2. ประเภทของ EN1092-01 ทิตาเนียมแผ่น Flange Gr5 Gr7
ทิตาเนียมเกรด 5 (Ti-6Al-4V):
องค์ประกอบ: ไทเทเนียมเกรด 5 เป็นสับสนธิอัลฟา-เบต้า ประกอบด้วยไทเทเนียม 90% อลูมิเนียม 6% และวาเนเดียม 4%สารประกอบนี้ให้ความสมดุลของคุณสมบัติที่ทําให้มันเป็นสับสนธิไทเทเนียมที่ใช้อย่างแพร่หลายที่สุด.
ความแข็งแรง: มันมีสัดส่วนความแข็งแรงกับน้ําหนักที่ดีเยี่ยม ทําให้มันเหมาะสําหรับการใช้งานด้านอากาศ ทะเลและอุตสาหกรรมที่ความแข็งแรงของน้ําหนักเบาเป็นสิ่งสําคัญ
ความต้านทานต่อการกัดสนอง: ทิตาเนียมเกรด 5 มีความต้านทานต่อการกัดสนองที่ดี แม้ว่ามันจะไม่สูงเท่าทิตาเนียมบริสุทธิ์ (เกรด 1) แต่ยังคงทนทานต่อสภาพแวดล้อมส่วนใหญ่
ความทนทานต่ออุณหภูมิ: มันรักษาคุณสมบัติของมันในอุณหภูมิที่สูงขึ้น ทําให้มันเหมาะสําหรับการนําไปใช้ในอุณหภูมิที่สูง
การประยุกต์ใช้: ส่วนประกอบเครื่องบินอากาศ (เครื่องบิน, เครื่องยนต์เจ็ท), อุปกรณ์ทางเรือ, อุปกรณ์การแพทย์, ส่วนประกอบรถยนต์, อุปกรณ์กีฬา, และเครื่องจักรอุตสาหกรรม
ทิตาเนียมเกรด 7 (Ti-0.15Pd):
องค์ประกอบ: ไทเทเนียมเกรด 7 เป็นเหล็กผสมไทเทเนียมที่มีพัลลาเดียมเพิ่มขึ้น 0.15% เพิ่มความทนทานต่อการกัดสนิม
ความต้านทานต่อการกัดสนอง: ไทเทเนียมเกรด 7 มีความต้านทานต่อการกัดสนองสูงในสภาพแวดล้อมที่ลดและออกซิเดนเบา ๆ รวมถึงคลอรีด มันทนทานต่อการกัดสนองมากกว่าไทเทเนียมเกรด 2
ความสามารถในการผสมผสาน: มันมีความสามารถในการผสมผสานที่ดี ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการการผลิตและการประกอบ
ความแข็งแรง: ทิตาเนียมเกรด 7 มีความแข็งแรงต่ํากว่าเกรด 5 แต่ยังคงเพียงพอสําหรับการใช้งานหลาย ๆ อย่าง
การประยุกต์ใช้: การแปรรูปเคมี, การปลดเกลือ, สภาพแวดล้อมทะเล, และการประยุกต์ใช้อื่น ๆ ที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่ามันยังถูกใช้ในเครื่องปลูกทางการแพทย์ที่ความเข้ากันและกันทานต่อการกัดกร่อนเป็นสิ่งสําคัญ.
3.รายละเอียดสําหรับ EN1092-01 PN25 ทิตาเนียมแผ่น Flange
| DN | ท่อ OD, A | ภายนอก ไดอเมท D | กว้างของวงกลม Bolt, K | ไดออฟ บอลท์โฮล, L | จํานวนของบอลท์ | ขนาดของ Bolt | ความหนาของ flange, C | กว้างของหน้าที่ยกขึ้น, d | ความสูงของใบหน้าที่ยกขึ้น, f1 | กว้างเจาะ B | ||
| ซีรี่ย์ I | ซีรี่ย์ II | ซีรี่ย์ I | ซีรี่ย์ II | |||||||||
| 10 | 17.2 | 14 | 90 | 60 | 14 | 4 | M12 | 14 | 40 | 2 | 18 | 15 |
| 15 | 21.3 | 18 | 95 | 65 | 14 | 4 | M12 | 14 | 45 | 2 | 22 | 19 |
| 20 | 26.9 | 25 | 105 | 75 | 14 | 4 | M12 | 16 | 58 | 2 | 27.5 | 26 |
| 25 | 33.7 | 32 | 115 | 85 | 14 | 4 | M12 | 16 | 68 | 2 | 34.5 | 33 |
| 32 | 42.4 | 38 | 140 | 100 | 18 | 4 | M16 | 18 | 78 | 2 | 43.5 | 39 |
| 40 | 48.3 | 45 | 150 | 110 | 18 | 4 | M16 | 18 | 88 | 3 | 49.5 | 46 |
| 50 | 60.3 | 57 | 165 | 125 | 18 | 4 | M16 | 20 | 102 | 3 | 61.5 | 59 |
| 65 | 76.1 | 79 | 185 | 145 | 18 | 8 | M16 | 22 | 122 | 3 | 77.5 | 78 |
| 80 | 88.9 | 89 | 200 | 160 | 18 | 8 | M16 | 24 | 138 | 3 | 90.5 | 91 |
| 100 | 114.3 | 108 | 235 | 190 | 22 | 8 | M20 | 26 | 162 | 3 | 116 | 110 |
| 125 | 139.7 | 133 | 270 | 220 | 26 | 8 | M24 | 28 | 188 | 3 | 141.5 | 135 |
| 150 | 168.3 | 159 | 300 | 250 | 26 | 8 | M24 | 30 | 218 | 3 | 170.5 | 161 |
| 200 | 219.1 | 219 | 360 | 310 | 26 | 12 | M24 | 32 | 278 | 3 | 221.5 | 222 |
| 250 | 273 | 273 | 435 | 370 | 30 | 12 | M27 | 35 | 335 | 3 | 276.5 | 276 |
| 300 | 323.9 | 325 | 485 | 430 | 30 | 16 | M27 | 38 | 395 | 4 | 327.5 | 328 |
| 350 | 355.6 | 377 | 555 | 490 | 33 | 16 | M30 | 42 | 450 | 4 | 359.5 | 380 |
| 400 | 406.4 | 426 | 620 | 550 | 36 | 16 | M33 | 48 | 505 | 4 | 411 | 430 |
| 450 | 457 | 480 | 670 | 600 | 36 | 20 | M33 | 54 | 555 | 4 | 462 | 484 |
| 500 | 508 | 530 | 730 | 660 | 36 | 20 | M33 | 58 | 615 | 4 | 513.5 | 534 |
| 600 | 610 | 630 | 845 | 770 | 39 | 20 | M36 | 68 | 720 | 5 | 616.5 | 634 |
| 700 | 711 | 720 | 960 | 875 | 42 | 24 | M39 | 85 | 820 | 5 | 715 | 724 |
| 800 | 813 | 820 | 1085 | 990 | 48 | 24 | M45 | 95 | 930 | 5 | 817 | 824 |
4ทําไมเราเลือกแผ่นไทเทเนียมในแอพลิเคชั่น
เครื่องลัดแผ่นไทเทเนียมถูกเลือกในอุตสาหกรรมต่างๆ โดยหลักๆเนื่องจากคุณสมบัติและข้อดีที่พิเศษของพวกเขา ทําให้มันเหมาะสําหรับการใช้งานเฉพาะเจาะจง ที่วัสดุอื่น ๆ อาจไม่ทํางานได้อย่างมีประสิทธิภาพ
ทิตาเนียมมีอัตราความแข็งแรงสูงต่อน้ําหนัก ทําให้มันแข็งแรงกว่าโลหะอื่น ๆ เช่น เหล็กไร้ขัดหรือเหล็กผสมอลูมิเนียมในขณะที่เบากว่ามากคุณสมบัตินี้มีความสําคัญในด้านการบินและอวกาศการประหยัดน้ําหนักที่สําคัญ
ทิตาเนียมมีความเข้ากันได้ทางชีวภาพและไม่เป็นพิษ ทําให้มันเหมาะสมสําหรับเครื่องปลูกทางการแพทย์ เช่น เครื่องปลูกกระดูกและเครื่องมือการผ่าตัดมันเข้ากับร่างกายของมนุษย์ได้ดี และลดความเสี่ยงของการเกิดผลข้างเคียงให้น้อยที่สุด.
ครับทิตาเนียมยังคงมีคุณสมบัติทางกลในอุณหภูมิที่สูงขึ้น ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการความมั่นคงทางความร้อนรวมถึงส่วนประกอบเครื่องบินและกระบวนการอุตสาหกรรมที่เกี่ยวข้องกับความร้อนสูง.
ครับทิตาเนียมมีสัดส่วนการขยายความร้อนที่ต่ําคล้ายกับเหล็กไร้ขัดเหล็ก คุณสมบัตินี้ช่วยรักษาความมั่นคงของมิติในสภาพอุณหภูมิที่แตกต่างกันการประกันความน่าเชื่อถือในแอพลิเคชั่นสําคัญ.
ครับทิตาเนียมมีชื่อเสียงสําหรับความทนทานและอายุการใช้งานยาวนาน แม้ในสภาพการทํางานที่ยากลําบากแม้ค่าเริ่มต้นที่สูงกว่า เมื่อเทียบกับวัสดุอื่น ๆ.
ฟลานจานไทเทเนียมถูกเลือกในอุตสาหกรรมที่รวมคุณสมบัติที่โดดเด่นของพวกเขาเป็นสิ่งจําเป็น เช่น การบินอวกาศ, การแปรรูปเคมี, โรงงานปรับเกลือ และปลูกน้ํามันในทะเล
5.กระบวนการผลิตของแผ่นไทเทเนียม flanges
การเลือกวัสดุ:
สับสนธิไทตานีียม: กระบวนการเริ่มต้นด้วยการเลือกสับสนธิไทตานีียมที่เหมาะสมขึ้นอยู่กับความต้องการการใช้งาน สับสนธิทั่วไปประกอบด้วยเกรด 2 (Ti-CP), เกรด 5 (Ti-6Al-4V) และเกรด 7 (Ti-0.15Pd), เลือกสําหรับคุณสมบัติทางกลที่เฉพาะเจาะจงของพวกเขา, ความต้านทานต่อการกัดสนองและคุณสมบัติที่เกี่ยวข้องอื่น ๆ
การตัดและการออกแบบ:
การเตรียมวัตถุดิบ: บิลเลตหรือแท่งไทเทเนียมถูกตัดเป็นความยาวที่เหมาะสมโดยพิจารณามาตรฐานของฟลานจ์ที่ต้องการ
การสลักหรือลวด: วัสดุไทเทเนียมถูกทําความร้อนถึงอุณหภูมิที่ดีที่สุดและมีรูปร่างโดยใช้เทคนิคการสลักหรือลวดเพื่อสร้างช่องว่างของฟลานจ์เบื้องต้นทั้งนี้รวมถึงการสร้างคอและหน้าแฟลนซ์.
การแปรรูป:
การหมุนและการบด: ผงทิตาเนียมที่โกงหรือม้วนได้รับการทํางานแปรรูปความแม่นยํานี้รวมถึงการหันเพื่อให้ได้รับกว้างภายนอกที่ต้องการ (OD) และการบดเพื่อสร้างหน้า flange (หน้ายก), หน้าเรียบ, หรือประเภทแหวนต่อตามรายละเอียด ASME B16.5
การเจาะ: การเจาะรูในฟลานจ์ เพื่อรองรับบอลท์และให้แน่ใจว่ามีการจัดท่าที่เหมาะสมกับท่อเชื่อม
การเตรียมการเชื่อม:
การบีเวลลิ่ง: ปลายของฟลานจ์คอสลัด โดยเฉพาะบริเวณที่เชื่อมต่อกับท่อ มีบีเวลลิ่งเพื่ออํานวยความสะดวกในการปั่น. การบีเวลลิ่งที่เหมาะสมจะ đảm bảoข้อต่อสลัดที่แข็งแรงและการผสมประสิทธิภาพ
การปั่น:
กระบวนการผสมผสาน: แฟลนจ์คอผสมทองทองทองมะเร็งมักถูกผสมโดยใช้ TIG (Tungsten Inert Gas) การผสมผสานหรือวิธีที่คล้ายกันที่เหมาะสําหรับเหล็กเหล็กทองทองการเชื่อมทําด้วยความรอบคอบในการรักษาบรรยากาศที่ป้องกัน (อาร์กอนหรือฮีเลียม) เพื่อป้องกันการปนเปื้อนและออกซิเดนซึ่งอาจทําให้ความทนทานต่อการกัดกร่อนของไทเทเนียมเสี่ยง
การตรวจสอบการผสม: การตรวจสอบหลังการผสมรวมวิธีการทดสอบที่ไม่ทําลาย (NDT) เช่น การทดสอบสารเจาะสีหรือการทดสอบ ultrasonic เพื่อตรวจสอบความสมบูรณ์ของการผสม
การรักษาความร้อน (หากจําเป็น)
การผสมผสาน: ขึ้นอยู่กับสับสนธิไทเทเนียมและความต้องการเฉพาะเจาะจง, การผสมผสานหรือการรักษาความร้อนในการบรรเทาความเครียดสามารถนําไปใช้เพื่อปรับปรุงคุณสมบัติของวัสดุและลดความเครียดที่เหลือ.
การตรวจสอบและทดสอบสุดท้าย:
การตรวจสอบมิติ: แฟลนจ์คอสลัดแต่ละชิ้นต้องผ่านการตรวจสอบมิติอย่างเข้มงวดเพื่อให้แน่ใจว่ามันตอบสนองความอนุญาตและรายละเอียดที่แม่นยํา รวมถึงสิ่งที่กําหนดโดย ASME B16.5.
การตรวจสอบทางสายตาและพื้นผิว: การตรวจสอบทางสายตาทําให้แน่ใจว่าไม่มีความบกพร่องหรือความไม่สมบูรณ์แบบบนพื้นผิวที่อาจส่งผลกระทบต่อการทํางานหรือความสมบูรณ์แบบ
การทดสอบความดัน: การทดสอบความดันแบบไฮโดรสแตตสิกหรือแบบปนูเมทิกสามารถดําเนินการเพื่อตรวจสอบความสมบูรณ์แบบความดันของฟลานจ์และความต้านทานการรั่วไหลในสภาพที่กําหนดไว้
การบําบัดพื้นผิวและการเสร็จ:
การเคลือบผิว: ขึ้นอยู่กับการใช้งาน, การรักษาผิว เช่น passivation หรือ anodizing สามารถนําไปใช้เพื่อเพิ่มความทนทานต่อการกัดสลายหรือปรับปรุงการทําผิว
การติดป้ายและการระบุตัว: ทุกแผ่นมีเครื่องหมายที่มีข้อมูลสําคัญ เช่น ประเภทวัสดุ, ขนาด, ระดับความดัน และการระบุตัวผู้ผลิตเพื่อการติดตามตัว
การบรรจุและการขนส่ง
เมื่อการตรวจสอบและการทดสอบเสร็จสิ้นอย่างพึงพอใจ ผูกเชือกคอทิตาเนียมถูกบรรจุไว้อย่างรอบคอบ เพื่อป้องกันความเสียหายระหว่างการขนส่งและการจัดเก็บแล้วส่งไปยังลูกค้าหรือศูนย์จําหน่าย.
6.ประเภทหน้าที่แตกต่างกันของแผ่นไทเทเนียม:
การออกแบบ:
ข้อดี:
การใช้งาน:
การออกแบบ:
ข้อดี:
การใช้งาน:
ความต้องการความดันและการปิด: ฟลานจ์หน้าที่ยกขึ้นเป็นที่ชอบสําหรับการใช้งานความดันที่สูงกว่าซึ่งการปิดที่น่าเชื่อถือเป็นสิ่งสําคัญFlat Face Flanges เหมาะสําหรับการใช้งานความดันต่ํากว่าหรือเมื่อข้อจํากัดพื้นที่เป็นปัญหา.
การเลือกซัคเกต: การเลือกซัคเกต (เช่นชนิดวงแหวนหรือหน้าเต็ม) ขึ้นอยู่กับชนิดการเผชิญหน้า flange (RF หรือ FF) และความต้องการการใช้งานสําหรับความสมบูรณ์แบบการปิด
7. มาตรฐานร่วมของไทเทเนียม
| ชื่อสินค้า | เครื่องปรับปรุงความหนาว |
|---|---|
| ระยะขนาด | 1/2 ′′ (15 NB) ถึง 48 ′′ (1200 NB) |
| ประเภท / ระดับความดัน | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 เป็นต้น |
| มาตรฐาน / ขนาด | ขนาดของน้ํามัน5, B16.47 ซีรี่ย์ A & B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP-44, ISO70051, JISB2220, BS1560-3 และอื่นๆ1, API7S-15, API7S-43, API605 |
| ประเภทหน้า flange / ประเภทการเชื่อมต่อ | แฟลนจ์ใบหน้าเรียบ (FF), แฟลนจ์ใบหน้าสูง (RF), แฟลนจ์ข้อแหวน (RTJ), แฟลนจ์ข้อกระโปรง, แฟลนจ์ชายและหญิง (M&F), แฟลนจ์ลิ้นใหญ่และเล็กและกระโปรง (T&G) |
| ขนาด | ANSI B165, ANSI B16.47 ซีรี่ย์ A & B, ASA, API-605, MSS SP44, AWWA, การออกแบบตามสั่ง |
| การออกแบบตามสั่ง | ตามการวาดของคุณ AS, BS, ANSI, DIN, JIS |
| ใบรับรองการทดสอบวัสดุ (MTC) | ตาม EN 10204 3.2 และ EN 10204 3.1ใบรับรองการทดสอบ NACE MR0175, NACE MR0103 |
| ใบรับรองการทดสอบ | รายงานการทดสอบเรดิโอแกรฟี 100% EN 10204/3.1B ใบรับรองวัสดุแพร่ รายงานการตรวจสอบจากฝ่ายที่สาม เป็นต้น |
| การทดสอบ | เครื่องทดสอบแบบฮิดรอสแตตติก สเปคตรกราฟอ่านตรง เครื่องตรวจสอบความบกพร่องแบบ UI ทราซอนิก เครื่องตรวจสอบรังสีเอ็กซ์ เครื่องตรวจสอบอนุภาคแม่เหล็ก |
| อุปกรณ์ / เครื่องจักร | เครื่องพิมพ์ เครื่องผลัก เครื่องบิด เครื่องบดทราย เครื่องบีเวลล์ไฟฟ้า ฯลฯ |
| การเคลือบ | สีต้านสนิม สีดําน้ํามัน สีเหลืองโปร่งใส สีผสมยาง |
| สาเหตุ | อินเดีย / อเมริกา / ญี่ปุ่น / ยุโรปตะวันตก / เกาหลี |
| การใช้งาน/การใช้งาน | ออฟชอร์, สถานที่ผลิตน้ํามัน, การสร้างเรือ, ระบบน้ํา, ก๊าซธรรมชาติ, โครงการท่อ, พลังงานไฟฟ้า เป็นต้น |
| เครือข่ายส่งออกชั้นนํา | สหรัฐอเมริกา สหราชอาณาจักร กาตาร์ เม็กซิโก ไนจีเรีย ซาอุดีอาระเบีย คูเวต อิหร่าน คาซัคสถาน บาห์เรน เวียดนาม อินโดนีเซีย นอร์เวย์ กานา โคลัมเบีย อาเซอร์ไบจาน ลิเบีย |
