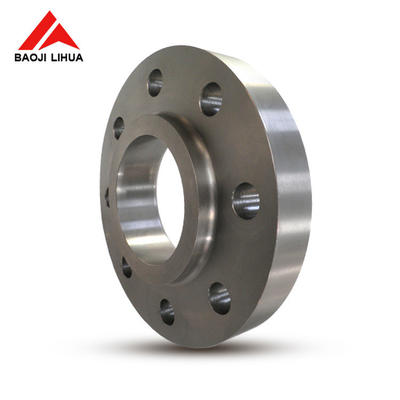

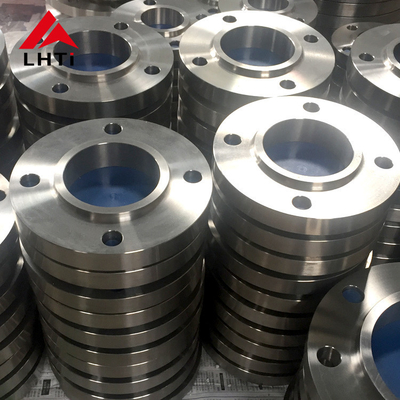

Ti Gr5 Gr7 ASME B16.5 ประเภท 150 ทิตาเนียมสลิปบน Flange สูงหน้า SORF สําหรับการใช้งานในท่อ
1.ผลิตภัณฑ์นําเสนอของ ASME B16.5 ทิตาเนียมสลิปบน flange
เครื่องปรับปรุงความหนาผลิตจากเหล็กเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติพิเศษของพวกเขาอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรง ที่เกิดการกัดกร่อนทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง
ประเภทของไทเทเนียม:
มาตรฐาน ASME B16.5:
ทิตาเนียมสลิสบนฟลานจ์ (SORF):
2คลาสของ ASME B16.5 ทิตาเนียมแผ่นเลื่อนบน Flange ประเภท 150 Gr 5 Gr 7
ทิตาเนียมเกรด 5 (Ti-6Al-4V):
องค์ประกอบ: ไทเทเนียมเกรด 5 เป็นสับสนธิอัลฟา-เบต้า ประกอบด้วยไทเทเนียม 90% อลูมิเนียม 6% และวาเนเดียม 4%สารประกอบนี้ให้ความสมดุลของคุณสมบัติที่ทําให้มันเป็นสับสนธิไทเทเนียมที่ใช้อย่างแพร่หลายที่สุด.
ความแข็งแรง: มันมีสัดส่วนความแข็งแรงกับน้ําหนักที่ดีเยี่ยม ทําให้มันเหมาะสําหรับการใช้งานด้านอากาศ ทะเลและอุตสาหกรรมที่ความแข็งแรงของน้ําหนักเบาเป็นสิ่งสําคัญ
ความต้านทานต่อการกัดสนอง: ทิตาเนียมเกรด 5 มีความต้านทานต่อการกัดสนองที่ดี แม้ว่ามันจะไม่สูงเท่าทิตาเนียมบริสุทธิ์ (เกรด 1) แต่ยังคงทนทานต่อสภาพแวดล้อมส่วนใหญ่
ความทนทานต่ออุณหภูมิ: มันรักษาคุณสมบัติของมันในอุณหภูมิที่สูงขึ้น ทําให้มันเหมาะสําหรับการนําไปใช้ในอุณหภูมิที่สูง
การประยุกต์ใช้: ส่วนประกอบเครื่องบินอากาศ (เครื่องบิน, เครื่องยนต์เจ็ท), อุปกรณ์ทางเรือ, อุปกรณ์การแพทย์, ส่วนประกอบรถยนต์, อุปกรณ์กีฬา, และเครื่องจักรอุตสาหกรรม
ทิตาเนียมเกรด 7 (Ti-0.15Pd):
องค์ประกอบ: ไทเทเนียมเกรด 7 เป็นเหล็กผสมไทเทเนียมที่มีพัลลาเดียมเพิ่มขึ้น 0.15% เพิ่มความทนทานต่อการกัดสนิม
ความต้านทานต่อการกัดสนอง: ไทเทเนียมเกรด 7 มีความต้านทานต่อการกัดสนองสูงในสภาพแวดล้อมที่ลดและออกซิเดนเบา ๆ รวมถึงคลอรีด มันทนทานต่อการกัดสนองมากกว่าไทเทเนียมเกรด 2
ความสามารถในการผสมผสาน: มันมีความสามารถในการผสมผสานที่ดี ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการการผลิตและการประกอบ
ความแข็งแรง: ทิตาเนียมเกรด 7 มีความแข็งแรงต่ํากว่าเกรด 5 แต่ยังคงเพียงพอสําหรับการใช้งานหลาย ๆ อย่าง
การประยุกต์ใช้: การแปรรูปเคมี, การปลดเกลือ, สภาพแวดล้อมทะเล, และการประยุกต์ใช้อื่น ๆ ที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่ามันยังถูกใช้ในเครื่องปลูกทางการแพทย์ที่ความเข้ากันและกันทานต่อการกัดกร่อนเป็นสิ่งสําคัญ.
| ความต้องการทางเคมี | |||||||||||
| N | C | H | Fe | O | อัล | V | Pd | โม | นี | Ti | |
| Gr1 | 0.03 | 0.08 | 0.015 | 0.20 | 0.18 | / | / | / | / | / | บอล |
| Gr2 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | / | / | บอล |
| Gr5 | 0.05 | 0.08 | 0.015 | 0.40 | 0.20 | 5.5~675 | 3.5~4.5 | / | / | / | บอล |
| Gr7 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | 0.12 ~ 0.25 | / | / | บอล |
| Gr12 | 0.03 | 0.08 | 0.015 | 0.30 | 0.25 | / | / | / | 0.2~04 | 0.6~0. | |
3.รายละเอียดสําหรับ ASME B16.5 Calss 150 Titanium Slip On Flange
|
ท่อ |
ข้อมูลฟลานจ์ |
ฮับ |
ใบหน้าที่ยกขึ้น |
ข้อมูลการเจาะ |
น้ําหนัก |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
ขนาดท่อชื่อ
|
A | B | C | D | F | G | H | ฉัน | J |
กิโลกรัม/ชิ้น
|
|
|
กว้างภายนอก |
กว้างรวม |
กว้างภายใน |
ความหนาของ flange นาที |
ความยาวรวม |
กว้างของฮับ |
กว้างหน้า |
จํานวนหลุม |
กว้างของหลุมบอลท์ |
กว้างของวงกลมของหลุม |
||
|
ในมม |
ในมม |
ในมม |
ในมม |
ในมม |
ในมม |
ในมม |
ในมม |
ในมม |
|||
| 1/2 | 00.840 21.30 | 3.500 88.90 | 00.880 22.40 | 0.440 1120 | 0.620 15.70 | 1.190 30.20 | 1.380 35.10 | 4 | 0.620 15.70 | 2.380 60.45 | 0.39 |
| 3/4 | 10.050 26.70 | 30.880 98.60 | 10.090 27.70 | 0.500 1270 | 0.620 15.70 | 1.500 3810 | 1.690 42.90 | 4 | 0.620 15.70 | 2.750 69.85 | 0.56 |
| 1 | 1.315 33.40 | 4.250 108.0 | 1.360 3450 | 0.560 14.20 | 0.690 1750 | 1.940 49.30 | 2.000 5080 | 4 | 0.620 15.70 | 3.120 79.25 | 0.78 |
| 1 1/4 | 1.660 42.20 | 4.620 1173 | 1.700 4320 | 0.620 15.70 | 0.810 20.60 | 2.310 5870 | 2.500 6350 | 4 | 0.620 15.70 | 3.500 88.90 | 1.03 |
| 1 1/2 | 1.900 4830 | 5.000 1270 | 1.950 49.50 | 0.690 1750 | 00.880 22.40 | 2.560 65.00 | 20.880 73.15 | 4 | 0.620 15.70 | 30.880 98.60 | 1.32 |
| 2 | 2.375 60.30 | 6.000 152.4 | 2.440 6200 | 0.750 1910 | 1.000 2540 | 30.060 7770 | 3.620 9190 | 4 | 0.750 1910 | 4.750 1207 | 2.06 |
| 2 1/2 | 2.875 7300 | 7.000 177.8 | 2.940 7470 | 00.880 22.40 | 1.120 28.40 | 3.560 90.40 | 4.120 104.6 | 4 | 0.750 1910 | 5.500 1397 | 3.28 |
| 3 | 3.500 88.90 | 7.500 190.5 | 3.570 90.70 | 0.940 23.90 | 1.190 30.20 | 4.250 108.0 | 5.000 1270 | 4 | 0.750 1910 | 6.000 152.4 | 3.85 |
| 3 1/2 | 4.000 101.6 | 8.500 215.9 | 40.070 103.4 | 0.940 23.90 | 1.250 31.75 | 40.810 122.2 | 5.500 1397 | 8 | 0.750 1910 | 7.000 177.8 | 4.81 |
| 4 | 4.500 114.3 | 9.000 2286 | 4.570 116.1 | 0.940 23.90 | 1.310 3330 | 5.310 134.9 | 6.190 157.2 | 8 | 0.750 1910 | 7.500 190.5 | 5.30 |
| 5 | 5.563 141.3 | 10.00 2540 | 5.660 143.8 | 0.940 23.90 | 1.440 36.60 | 6.440 163.6 | 7.310 185.7 | 8 | 00.880 22.40 | 8.500 215.9 | 6.07 |
| 6 | 60.625 168.3 | 11.00 2794 | 6.720 170.7 | 1.000 2540 | 1.560 39.60 | 7.560 192.0 | 8.500 215.9 | 8 | 00.880 22.40 | 9.500 2413 | 7.45 |
| 8 | 8.625 219.1 | 13.50 3429 | 8.720 2215 | 1.120 28.40 | 1.750 44.50 | 9.690 2461 | 10.62 2697 | 8 | 00.880 22.40 | 11.75 2985 | 12.1 |
| 10 | 10.75 2730 | 16.00 4064 | 10.88 2763 | 1.190 30.20 | 1.940 49.30 | 12.00 3048 | 12.75 3239 | 12 | 1.000 2540 | 14.25 3620 | 16.5 |
| 12 | 12.75 3238 | 19.00 4826 | 12.88 3271 | 1.250 31.75 | 2.190 55.60 | 14.38 365.3 | 15.00 3810 | 12 | 1.000 2540 | 17.00 4318 | 26.2 |
| 14 | 14.00 3556 | 21.00 5334 | 14.14 3591 | 1.380 35.10 | 2.250 57.15 | 15.75 4001 | 16.25 4128 | 12 | 1.120 28.40 | 18.75 4763 | 34.6 |
| 16 | 16.00 4064 | 23.50 5969 | 16.16 4105 | 1.440 36.60 | 2.500 6350 | 18.00 4572 | 18.50 4699 | 16 | 1.120 28.40 | 21.25 5398 | 44.8 |
| 18 | 18.00 4572 | 250.00 635.0 | 18.18 4618 | 1.560 39.60 | 2.690 68.30 | 19.88 5050 | 21.00 5334 | 16 | 1.250 31.75 | 22.75 5779 | 48.9 |
| 20 | 20.00 5080 | 27.50 6985 | 20.20 5131 | 1.690 42.90 | 20.880 73.15 | 22.00 5588 | 23.00 5842 | 20 | 1.250 31.75 | 250.00 635.0 | 61.9 |
| 24 | 24.00 6096 | 32.00 8128 | 24.25 6160 | 10.880 47.80 | 3.250 82.60 | 26.12 6634 | 27.25 6922 | 20 | 1.380 35.10 | 29.50 749.3 | |
4ข้อดีของ ASME B16.5 ทิตาเนียมสลิปบน Flanges:
ผนังลื่นจากไทเทเนียมมีข้อดีหลายอย่างที่ทําให้มันเหมาะสําหรับการใช้งานอุตสาหกรรมต่างๆ
ความต้านทานต่อการกัดกรอง:ทิตาเนียมมีชื่อเสียงสําหรับความทนทานต่อการกัดกรองที่โดดเด่น โดยเฉพาะในสภาพแวดล้อมที่รุนแรง เช่น น้ําทะเล, กรดและคลอริดคุณสมบัตินี้รับประกันความยาวนานและความน่าเชื่อถือในสถานที่อุตสาหกรรมที่รุนแรงที่วัสดุประเพณีอาจล้มเหลว.
อัตราความแข็งแรงสูงต่อน้ําหนัก:ทิตาเนียมมีสัดส่วนความแข็งแรงและน้ําหนักที่ดีกว่าเหล็กและโลหะอื่น ๆ มากมายคุณลักษณะนี้ทําให้ flanges slip-on ทิตาเนียมให้การทํางานที่แข็งแรงในขณะที่มีความเบามันมีประโยชน์มากในแอปพลิเคชั่นที่การลดน้ําหนักเป็นสิ่งสําคัญ เช่นอุตสาหกรรมอากาศและท้องทะเล
ทนต่ออุณหภูมิสูงทิตาเนียมรักษาคุณสมบัติทางกลและความต้านทานต่อการกัดกรองในอุณหภูมิที่สูงขึ้นถึงประมาณ 600 ° C (1112 ° F) ขึ้นอยู่กับเกรดนี้ทําให้ไทเทเนียม slip-on flanges เหมาะสําหรับการใช้งานที่เกี่ยวข้องกับอุณหภูมิสูงเช่น การแปรรูปเคมีและการผลิตพลังงานทางความร้อน
ความเข้ากันได้ทางชีวภาพ:ทิตาเนียมมีความเข้ากันได้ทางชีวภาพและไม่เป็นพิษ ทําให้เหมาะสําหรับการใช้ในอุตสาหกรรม เช่น ยา, การแปรรูปอาหาร และอุปกรณ์การแพทย์ที่ความบริสุทธิ์และความปลอดภัยของผลิตภัณฑ์เป็นสิ่งสําคัญ
การขยายความร้อนต่ําทิตาเนียมมีสัดส่วนการขยายความร้อนต่ําเมื่อเทียบกับเหล็ก ซึ่งสามารถลดความเสี่ยงของการรั่วไหลและความล้มเหลวในระบบท่อเนื่องจากความแตกต่างของอุณหภูมิ
อายุยาวและทนทาน:ทิตาเนียมมีชื่อเสียงสําหรับความทนทานที่ดีและความทนทานต่อการทําลายล้างในช่วงเวลา การันตีอายุการใช้งานที่ยาวนานและลดต้นทุนการบํารุงรักษาเมื่อเทียบกับวัสดุอื่น ๆ
การผลิตง่าย:ทิตาเนียมสามารถแปรรูป, แปรง, และสร้างเป็นรูปร่างที่ซับซ้อนได้อย่างง่ายดาย, ทําให้การออกแบบและการตั้งค่าตามความต้องการของโครงการเฉพาะเจาะจง
ไม่แม่เหล็กและไม่กระพริบ:ทิตาเนียมไม่เป็นแม่เหล็กและไม่กระพริบ ทําให้มันเหมาะสําหรับการใช้งานที่คุณสมบัติเหล่านี้เป็นประโยชน์เช่น ในอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึก หรือสภาพแวดล้อมที่มีอันตรายจากการระเบิด.
ความเหมาะสมกับสิ่งแวดล้อม:ทิตาเนียมเป็นมิตรต่อสิ่งแวดล้อม เนื่องจากความทนทานต่อการกัดกร่อน, อายุยาว, และความสามารถในการรีไซเคิล, ลดผลกระทบต่อสิ่งแวดล้อมในช่วงรอบชีวิตของมัน.
5แพ็คเกจของไทเทเนียมสลิปออนฟลานจ์
การป้องกันสนิม
6ใบรับรองของ ASME B16.5 ทิตาเนียมสลิปบนฟลานจ์:
หลักฐาน EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesมันถูกออกโดยผู้ผลิต และตรวจสอบว่าวัสดุตรงกับมาตรฐานที่ต้องการ
ใบรับรองวัตถุดิบ:
ใบรับรองนี้มีรายละเอียดเกี่ยวกับวัสดุแพร่ที่ใช้ในการผลิตฟลันจ์ไทเทเนียม รวมถึงข้อมูล เช่น แพร่ที่มาจากวัสดุแพร่และผลการทดสอบวัสดุที่ใช้ได้ซึ่งทําให้การติดตามและการควบคุมคุณภาพได้ ตั้งแต่ขั้นตอนการจัดซื้อวัสดุเริ่มต้น
การตรวจพบความผิดพลาดด้วยเสียงฉาย 100%
การทดสอบ Ultrasonic (UT) เป็นวิธีการทดสอบที่ไม่ทําลายล้างที่ใช้ในการตรวจพบความบกพร่องภายในและพื้นผิวใน flanges ทิตาเนียมการครอบคลุม UT 100% หมายถึงว่า flanges ทั้งหมดต้องผ่านการทดสอบอย่างละเอียด เพื่อให้แน่ใจว่าไม่มีความบกพร่องที่จะเสี่ยงความสมบูรณ์แบบโครงสร้างหรือผลงานของพวกเขา.
การทดสอบแบบไฮโดรสเตติก
การทดสอบนี้เกี่ยวข้องกับการกดดัน flange ทิตาเนียมด้วยน้ําหรือของเหลวอื่น ๆ ถึงระดับความดันที่กําหนดไว้ก่อนมันประเมินความสามารถของ flange ที่จะทนความดันโดยไม่ต้องรั่วหรือ deformation, รับรองว่ามันตอบสนองความกดดันและความปลอดภัยที่กําหนดไว้
รายงานการตรวจสอบของฝ่ายที่สาม:
รายงานนี้ถูกทําโดยหน่วยงานตรวจสอบที่เป็นอิสระ หรือหน่วยงานที่เป็นฝ่ายที่สาม.ยืนยันความเป็นไปตามมาตรฐานที่ใช้, รายละเอียดและความต้องการของลูกค้า มันเพิ่มความน่าเชื่อถือต่อกระบวนการประกันคุณภาพของผู้ผลิต
