| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | หน้าแปลนคอเชื่อม |
| ขั้นต่ำ: | 5 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

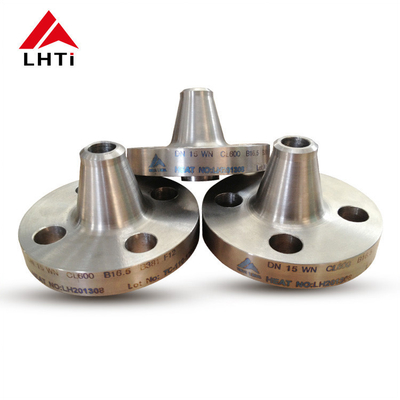

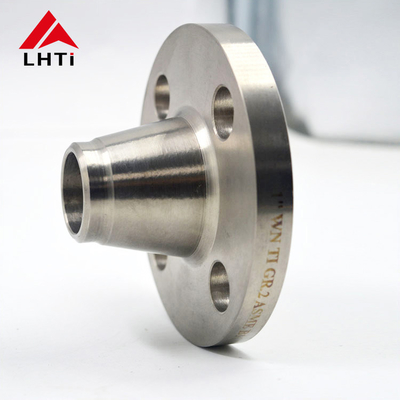

ทิตาเนียม Weld Neck Flange ASME B16.5 Class 150 Ti Gr2 Gr5 Gr7 หน้ายก WNRF สําหรับการใช้งานในท่อ
1.ผลิตภัณฑ์นําเสนอของ ASME B16.5 ทิตาเนียมสลิปบน flange
แฟลนจ์ไทเทเนียมของเราได้รับการผลิตอย่างละเอียดซึ้ง ผ่านกระบวนการโยน โครงสร้างและการแปรรูปแม่นยํา เพื่อให้แน่ใจว่าพวกเขาตอบสนองมาตรฐานด้านคุณภาพและความทนทานที่เข้มงวดมีในขนาดตามสั่ง, แฟลนจ์เหล่านี้ถูกออกแบบมาเพื่อการติดตั้งง่ายต่อระบบและอุปกรณ์ท่อท่อ, รับประกันการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่ว
ออกแบบมาเพื่อยืนยันมาตรฐานสูงสุดของวิศวกรรมความแม่นยํา แฟลนจ์เส้นไทเทเนียมของเรา ส่งผลงานได้อย่างยอดเยี่ยมพวกมันถูกปรับปรุงให้สามารถทนทานต่อการกัดกร่อนได้อย่างมีประสิทธิภาพ และทนต่ออุณหภูมิและความดันสูงทําให้มันเหมาะสมกับสภาพแวดล้อมที่ท้าทาย
เราให้ความสําคัญกับการขนส่งที่ปลอดภัย โดยการบรรจุแผ่นไทเทเนียมของเราไว้ในกล่องไม้ที่แข็งแกร่ง และพัลเล็ตการบรรจุนี้ไม่เพียงแต่ป้องกันแผ่นขัดในระหว่างการขนส่ง แต่ยังทําให้การจัดการและการติดตั้งง่ายเมื่อถึง.
ผนังไทเทเนียมของเราใช้กับอุตสาหกรรมหลายประเภท รวมถึงท่อหลอด น้ํามัน และสารเคมีและอุปกรณ์อื่น ๆความทนทานของไทเทเนียม ทําให้ฟลเลนส์นี้ทนต่อสภาพที่เข้มงวดในภาคเหล่านี้
Aทิตาเนียม weld คอ flange, ซึ่งสอดคล้องกับมาตรฐาน ANSI B16.5, เป็นแผ่นขัดที่เชี่ยวชาญสูงที่ใช้เป็นหลักสําหรับความแข็งแรง, ความทนทานต่อการกัดสั่นและความทนทานที่โดดเด่น.ชนิดของ flange นี้ถูกออกแบบเพื่อ welded ไปยังปลายของระบบท่อ, การให้ความแข็งแกร่งและมั่นคงต่อเนื่องที่จําเป็นสําหรับการใช้งานความดันสูงเครื่องลวดคอทิตานี:
2. เกรดของ ASME B16.5 ทิตาเนียม weld Neck Flange ประเภท 150
เครื่องลวดคอทิตาเนียมใช้กันทั่วไปในระบบท่อ เนื่องจากความแข็งแรง, น้ําหนักเบา, และความทนทานต่อการกัดกร่อนที่ดีแต่ละตัวถูกปรับแต่งให้เหมาะกับการใช้งานและสภาพแวดล้อมเฉพาะเจาะจง.
ทิตาเนียมเกรด 1ทิตาเนียมเกรด 1 เป็นเกรดทิตาเนียมที่อ่อนที่สุดและสามารถปรับปรุงได้มากที่สุดจากเกรดทิตาเนียมที่บริสุทธิ์ในทางการค้ามันถูกใช้ในส่วนใหญ่ในแอพลิเคชั่นที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า ในสภาพแวดล้อม เช่นอุตสาหกรรมแปรรูปสารเคมี.
ทิตาเนียมเกรด 2นี่คือประเภทไทเทเนียมที่ใช้กันมากที่สุด มันมีความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นรวมถึงฟลานจ์สําหรับระบบท่อ.
ทิตาเนียมเกรด 5 (Ti 6Al-4V):นี่คือประเภทสกัด และเป็นประเภทสกัดทิตานีਅਮที่ใช้กันทั่วไปที่สุด มันเพิ่มความแข็งแรงของฟลแลนซ์ขึ้นอย่างมาก เมื่อเทียบกับประเภทททิตานีਅਮบริสุทธิ์ทิตาเนียมประเภทที่ 5 ใช้ในการใช้งานความแข็งแกร่งสูง ที่ต้องการความทนทานต่อความร้อนและการกัดกร่อน.
ทิตาเนียมเกรด 7:ด้วยความสามารถในการปั่นและการผลิตที่ดีเยี่ยม ประเภทนี้รวมถึงพัลลาเดียมเพื่อความทนทานต่อการกัดกร่อนที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งต่อต้านกรดลดและการโจมตีในพื้นที่ในฮาโลไดร้อน
ทิตาเนียมเกรด 12หมึกนี้มีความทนความร้อนและความแข็งแรงที่เพิ่มเติมเมื่อเทียบกับหมึกที่บริการในทางพาณิชย์อื่นๆ
เกรด 23 ไททานี (Ti 6Al-4V ELI):เกรดนี้คล้ายกับเกรด 5 แต่มี interstitials ต่ํามาก (ELI) ทําให้มันเป็นที่ชอบสําหรับความแข็งแกร่งการแตกที่สูงขึ้นและความยืดหยุ่นที่ดีขึ้นมันมักจะใช้ในอุปกรณ์การแพทย์ และยังเหมาะสําหรับ flanges ในสถานการณ์ที่สําคัญ, การใช้งานระดับสูง
3.รายละเอียดสําหรับ ASME B16.5 Calss 150 Titanium Weld Neck Flange
| ท่อ | ข้อมูลฟลานจ์ | ข้อมูลฮับ | ใบหน้าที่ยกขึ้น | ข้อมูลการเจาะ | น้ําหนัก | |||||||
|
ขนาดท่อชื่อ
|
A | B | C | D | E | F | G | H | ฉัน | J | ||
| กว้างภายนอก | กว้างรวม | กว้างภายใน | ความหนาของ flange นาที | ความยาวรวม | กว้างที่สวมบีเวล | กว้างของฮับ | กว้างหน้า |
จํานวนหลุม
|
กว้างของหลุมบอลท์ | กว้างของวงกลมของหลุม | กิโลกรัม/ชิ้น | |
| ใน mm |
ใน mm |
ใน mm |
ใน mm |
ใน mm |
ใน mm |
ใน mm |
ใน mm |
ใน mm |
ใน mm |
|||
| 1/2 | 00.840 21.30 | 3.500 88.90 | 0.620 15.70 | 0.440 11.20 |
10.880 47.80 | 00.840 21.30 | 1.190 30.20 | 1.380 35.00 | 4 | 0.620 15.70 | 2.380 60.45 | 0.48 |
| 3/4 | 10.050 26.70 | 30.880 98.60 | 0.820 20.80 | 0.500 12.70 |
20.060 52.30 | 10.050 26.70 | 1.500 3810 | 1.690 42.90 | 4 | 0.620 15.70 | 2.750 69.85 | 0.71 |
| 1 | 1.315 33.40 | 4.250 108.0 | 10.050 26.70 | 0.560 14.20 |
2.190 55.60 | 1.320 33.50 | 1.940 49.30 | 2.000 5080 | 4 | 0.620 15.70 | 3.120 79.25 | 1.01 |
| 11/4 | 1.660 42.20 | 4.620 1173 | 1.380 35.10 | 0.620 15.70 |
2.250 57.15 | 1.660 42.20 | 2.310 5870 | 2.500 6350 | 4 | 0.620 15.70 | 3.500 88.90 | 1.33 |
| การ สนับสนุน สังคม 11/2 | 1.900 4830 | 5.000 1270 | 1.610 40.90 | 0.690 17.50 |
2.440 6200 | 1.900 4830 | 2.560 65.00 | 20.880 73.15 | 4 | 0.620 15.70 | 30.880 98.60 | 1.72 |
| 2 | 2.375 60.30 | 6.000 152.4 | 2.070 5260 | 0.750 19.10 |
2.500 6350 | 2.380 60.45 | 30.060 7770 | 3.620 9190 | 4 | 0.750 1910 | 4.750 1207 | 2.58 |
| 21/2 | 2.875 7300 | 7.000 177.8 | 2.470 62.70 | 0.880 22.40 |
2.750 69.85 | 20.880 73.15 | 3.560 90.40 | 4.120 104.6 | 4 | 0.750 1910 | 5.500 1397 | 4.11 |
| 3 | 3.500 88.90 | 7.500 190.5 | 3.070 7800 | 0.940 23.90 |
2.750 69.85 | 3.500 88.90 | 4.250 108.0 | 5.000 1270 | 4 | 0.750 1910 | 6.000 152.4 | 4.92 |
| 31/2 | 4.000 101.6 | 8.500 215.9 | 3.550 90.20 | 0.940 23.90 |
20.810 71.40 | 4.000 101.6 | 40.810 122.2 | 5.500 1397 | 8 | 0.750 1910 | 7.000 177.8 | 6.08 |
| 4 | 4.500 114.3 | 9.000 2286 | 4.030 1024 | 0.940 23.90 |
3.000 7620 | 4.500 114.3 | 5.310 134.9 | 6.190 157.2 | 8 | 0.750 1910 | 7.500 190.5 | 6.84 |
| 5 | 5.563 141.3 | 10.00 2540 | 5.050 1283 | 0.940 23.90 |
3.500 88.90 | 5.560 141.2 | 6.440 163.6 | 7.310 185.7 | 8 | 00.880 22.40 | 8.500 215.9 | 8.56 |
| 6 | 60.625 168.3 | 11.00 2794 | 60.070 154.2 | 1.000 25.40 |
3.500 88.90 | 6.630 168.4 | 7.560 192.0 | 8.500 215.9 | 8 | 00.880 22.40 | 9.500 2413 | 10.6 |
| 8 | 8.625 219.1 | 13.50 3429 | 7.980 202.7 | 1.120 28.40 |
4.000 101.6 | 8.630 219.2 | 9.690 2461 | 10.62 2697 | 8 | 00.880 22.40 | 11.75 2985 | 17.6 |
| 10 | 10.75 2730 | 16.00 4064 | 100.02 2545 | 1.190 30.20 |
4.000 101.6 | 10.75 2730 | 12.00 3048 | 12.75 3238 | 12 | 1.000 2540 | 14.25 3620 | 24.0 |
| 12 | 12.75 3238 | 19.00 4826 | 12.00 3048 | 1.250 31.75 |
4.500 114.3 | 12.75 3238 | 14.38 365.3 | 15.00 3810 | 12 | 1.000 2540 | 17.00 4318 | 36.5 |
| 14 | 14.00 3556 | 21.00 5334 |
กําหนดโดยผู้ซื้อ
|
1.380 35.10 |
5.000 1270 | 14.00 3556 | 15.75 4001 | 16.25 4127 | 12 | 1.120 28.40 | 18.75 4763 | 48.4 |
| 16 | 16.00 4064 | 23.50 5969 | 1.440 36.60 |
5.000 1270 | 16.00 4064 | 18.00 4752 | 18.50 4699 | 16 | 1.120 28.40 | 21.25 5398 | 60.6 | |
| 18 | 18.00 4572 | 250.00 635.0 | 1.560 39.60 |
5.500 1397 | 18.00 4572 | 19.88 5050 | 21.00 5334 | 16 | 1.250 31.75 | 22.75 5779 | 68.3 | |
| 20 | 20.00 5080 | 27.50 6985 | 1.690 42.90 |
50.690 144.5 | 20.00 5080 | 22.00 5588 | 23.00 5842 | 20 | 1.250 31.75 | 250.00 635.0 | 84.5 | |
| 24 | 24.00 6096 | 32.00 8128 | 1.880 47.80 |
6.000 152.4 | 24.00 6096 | 26.12 6634 | 27.25 6921 | 20 | 1.380 35.10 | 29.50 749 | ||
4ข้อดีของ ASME B16.5 ทิตาเนียม weld Neck Flanges:
เครื่องลวดคอทิตาเนียมมีข้อดีหลายอย่างที่ทําให้มันถูกแสวงหามากในอุตสาหกรรมที่หลากหลาย ที่การทํางานและความทนทานเป็นสิ่งสําคัญ
ความต้านทานต่อการกัดกรอง: เครื่องลวดคอทิตาเนียมทนทานต่อการกัดกร่อนได้สูง แม้กระทั่งในสภาพแวดล้อมที่รุนแรง เช่น น้ําทะเล กรด และคลอรีดและน้ํามันและก๊าซในทะเลที่ความทนทานต่อการกัดกร่อนเป็นสิ่งสําคัญ.
อัตราความแข็งแรงต่อน้ําหนัก:ทิตาเนียมมีสัดส่วนความแข็งแรงกับน้ําหนักสูง ทําให้ฟลานจ์คอทิตาเนียมแข็งแรงและทนทานในขณะที่ยังเบานี้เป็นข้อดีในการใช้งานที่การลดน้ําหนักเป็นที่ปรารถนาโดยไม่ต้องเสี่ยงความแข็งแรงและการทํางาน.
ความทนทานต่ออุณหภูมิสูง: แฟลเลนจ์คอสลัดจากไทเทเนียมสามารถทนอุณหภูมิสูงได้โดยไม่สูญเสียคุณสมบัติทางเครื่องจักรทําให้มันเหมาะสําหรับการใช้งานที่เกี่ยวข้องกับการหมุนเวียนความร้อนและความร้อน.
ความเข้ากันได้ทางชีวภาพ:ไทเทเนียมมีความเข้ากันได้ทางชีวภาพ และไม่เป็นพิษ ทําให้ฟลังส์คอทาทาเนียมเหมาะสําหรับใช้ในอุปกรณ์การแพทย์ การผลิตยาและอุตสาหกรรมแปรรูปอาหารที่ความบริสุทธิ์ของผลิตภัณฑ์เป็นสิ่งจําเป็น.
อายุยาวและทนทาน:ทิตาเนียมมีชื่อเสียงสําหรับความทนทานและอายุการใช้งานยาวสนับสนุนการลดต้นทุนการบํารุงรักษาและการเปลี่ยนในเวลา.
คุณสมบัติการปิดดีเยี่ยม:การทําปลายผิวเรียบของฟลานจ์คอทิตาเนียมที่ผสมผสาน, ทําสําเร็จผ่านกระบวนการปรับปรุงหรือแปรรูป, ทําให้สามารถปิดได้ดีขึ้นด้วยการผสมผสานหรือองค์ประกอบเชื่อมอื่น ๆนี้ช่วยป้องกันการรั่วไหลและรับประกันการทํางานที่น่าเชื่อถือในการใช้งานที่สําคัญ.
ความเหมาะสมกับโลหะอื่น ๆ: ฟลานจ์คอทาเนียมสามารถเชื่อมต่อหรือจับคู่กับโลหะอื่น ๆ เช่น เหล็กไร้ขัดหรือเหล็กก๊าบอนได้ง่าย ทําให้มีความหลากหลายในการออกแบบและเข้ากันได้กับระบบที่มีอยู่
5. แพคเกจของไทเทเนียม weld Neck Flange
การป้องกันสนิม
6ใบรับรองของ ASME B16.5 ทิตาเนียม weld Neck Flange:
หลักฐาน EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesมันถูกออกโดยผู้ผลิต และตรวจสอบว่าวัสดุตรงกับมาตรฐานที่ต้องการ
ใบรับรองวัตถุดิบ:
ใบรับรองนี้มีรายละเอียดเกี่ยวกับวัสดุแพร่ที่ใช้ในการผลิตฟลันจ์ไทเทเนียม รวมถึงข้อมูล เช่น แพร่ที่มาจากวัสดุแพร่และผลการทดสอบวัสดุที่ใช้ได้ซึ่งทําให้การติดตามและการควบคุมคุณภาพได้ ตั้งแต่ขั้นตอนการจัดซื้อวัสดุเริ่มต้น
การตรวจพบความผิดพลาดด้วยเสียงฉาย 100%
การทดสอบ Ultrasonic (UT) เป็นวิธีการทดสอบที่ไม่ทําลายล้างที่ใช้ในการตรวจพบความบกพร่องภายในและพื้นผิวใน flanges ทิตาเนียมการครอบคลุม UT 100% หมายถึงว่า flanges ทั้งหมดต้องผ่านการทดสอบอย่างละเอียด เพื่อให้แน่ใจว่าไม่มีความบกพร่องที่จะเสี่ยงความสมบูรณ์แบบโครงสร้างหรือผลงานของพวกเขา.
การทดสอบแบบไฮโดรสเตติก
การทดสอบนี้เกี่ยวข้องกับการกดดัน flange ทิตาเนียมด้วยน้ําหรือของเหลวอื่น ๆ ถึงระดับความดันที่กําหนดไว้ก่อนมันประเมินความสามารถของ flange ที่จะทนความดันโดยไม่ต้องรั่วหรือ deformation, รับรองว่ามันตอบสนองความกดดันและความปลอดภัยที่กําหนดไว้
รายงานการตรวจสอบของฝ่ายที่สาม:
รายงานนี้ถูกทําโดยหน่วยงานตรวจสอบที่เป็นอิสระ หรือหน่วยงานที่เป็นฝ่ายที่สาม.ยืนยันความเป็นไปตามมาตรฐานที่ใช้, รายละเอียดและความต้องการของลูกค้า มันเพิ่มความน่าเชื่อถือต่อกระบวนการประกันคุณภาพของผู้ผลิต
