| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | ทิตาเนียม Weld Neck Flange |
| ขั้นต่ำ: | 5-10 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

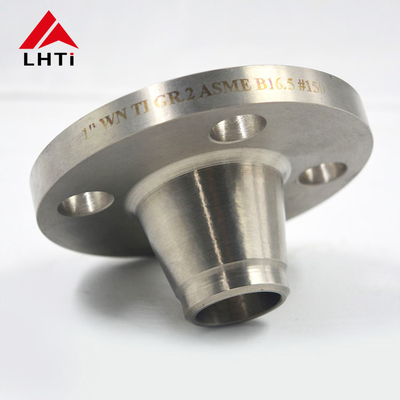

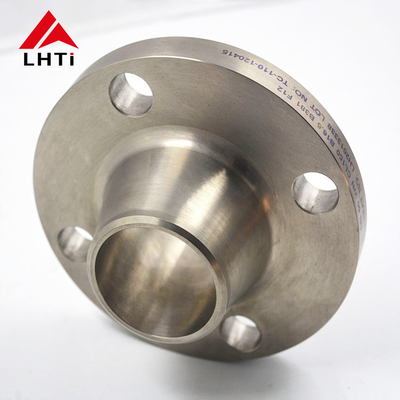

ทิตาเนียม Weld Neck Flange ASME B16.5 Class 150 Ti Gr2 Gr5 Gr7 หน้ายก WNRF สําหรับการใช้งานในท่อ
1.ผลิตภัณฑ์นําเสนอของ ASME B16.5 ทิตาเนียมสลิปบน flange
แฟลนจ์ไทเทเนียมของเราได้รับการผลิตอย่างละเอียดซึ้ง ผ่านกระบวนการโยน โครงสร้าง และการแปรรูปแม่นยํา เพื่อให้แน่ใจว่ามันตรงกับมาตรฐานด้านคุณภาพและความทนทานที่เข้มงวดมีในขนาดตามสั่ง, แฟลนจ์เหล่านี้ถูกออกแบบมาเพื่อการติดตั้งง่ายต่อระบบและอุปกรณ์ท่อท่อ, รับประกันการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่ว
ออกแบบมาเพื่อยืนยันมาตรฐานสูงสุดของวิศวกรรมความแม่นยํา แฟลนจ์เส้นไทเทเนียมของเรา ส่งผลงานได้อย่างยอดเยี่ยมพวกมันถูกปรับปรุงให้สามารถทนทานต่อการกัดกร่อนได้อย่างมีประสิทธิภาพ และทนต่ออุณหภูมิและความดันสูงทําให้มันเหมาะสมกับสภาพแวดล้อมที่ท้าทาย
เราให้ความสําคัญกับการขนส่งที่ปลอดภัย โดยการบรรจุแผ่นไทเทเนียมของเราไว้ในกล่องไม้ที่แข็งแกร่ง และพัลเล็ตการบรรจุนี้ไม่เพียงแต่ป้องกันแผ่นขัดในระหว่างการขนส่ง แต่ยังทําให้การจัดการและการติดตั้งง่ายเมื่อถึง.
ผนังไทเทเนียมของเราใช้กับอุตสาหกรรมหลายประเภท รวมถึงท่อหลอด น้ํามัน และสารเคมีและอุปกรณ์อื่น ๆความทนทานของไทเทเนียม ทําให้ฟลเลนส์นี้ทนต่อสภาพที่เข้มงวดในภาคเหล่านี้
Aทิตาเนียม weld คอ flange, ซึ่งสอดคล้องกับมาตรฐาน ANSI B16.5, เป็นแผ่นขัดที่เชี่ยวชาญสูงที่ใช้เป็นหลักสําหรับความแข็งแรง, ความทนทานต่อการกัดสั่นและความทนทานที่โดดเด่น.ชนิดของ flange นี้ถูกออกแบบเพื่อ welded ไปยังปลายของระบบท่อ, การให้ความแข็งแกร่งและมั่นคงต่อเนื่องที่จําเป็นสําหรับการใช้งานความดันสูงเครื่องลวดคอทิตานี:
2. เกรดของ ASME B16.5 ทิตาเนียม weld Neck Flange ประเภท 300
เครื่องลวดคอทิตาเนียมใช้กันทั่วไปในระบบท่อ เนื่องจากความแข็งแรง, น้ําหนักเบา, และความทนทานต่อการกัดกร่อนที่ดีแต่ละตัวถูกปรับแต่งให้เหมาะกับการใช้งานและสภาพแวดล้อมเฉพาะเจาะจง.
ทิตาเนียมเกรด 1ทิตาเนียมเกรด 1 เป็นเกรดทิตาเนียมที่อ่อนที่สุดและสามารถปรับปรุงได้มากที่สุดจากเกรดทิตาเนียมที่บริสุทธิ์ในทางการค้ามันถูกใช้ในส่วนใหญ่ในแอพลิเคชั่นที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า ในสภาพแวดล้อม เช่นอุตสาหกรรมแปรรูปสารเคมี.
ทิตาเนียมเกรด 2นี่คือประเภทไทเทเนียมที่ใช้กันมากที่สุด มันมีความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นรวมถึงฟลานจ์สําหรับระบบท่อ.
ทิตาเนียมเกรด 5 (Ti 6Al-4V):นี่คือประเภทสกัด และเป็นประเภทสกัดทิตานีਅਮที่ใช้กันทั่วไปที่สุด มันเพิ่มความแข็งแรงของฟลแลนซ์ขึ้นอย่างมาก เมื่อเทียบกับประเภทททิตานีਅਮบริสุทธิ์ทิตาเนียมประเภทที่ 5 ใช้ในการใช้งานความแข็งแกร่งสูง ที่ต้องการความทนทานต่อความร้อนและการกัดกร่อน.
ทิตาเนียมเกรด 7:ด้วยความสามารถในการปั่นและการผลิตที่ดีเยี่ยม ประเภทนี้รวมถึงพัลลาเดียมเพื่อความทนทานต่อการกัดกร่อนที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งต่อต้านกรดลดและการโจมตีในพื้นที่ในฮาโลไดร้อน
ทิตาเนียมเกรด 12หมึกนี้มีความทนความร้อนและความแข็งแรงที่เพิ่มเติมเมื่อเทียบกับหมึกที่บริการในทางพาณิชย์อื่นๆ
เกรด 23 ไททานี (Ti 6Al-4V ELI):เกรดนี้คล้ายกับเกรด 5 แต่มี interstitials ต่ํามาก (ELI) ทําให้มันเป็นที่ชอบสําหรับความแข็งแกร่งการแตกที่สูงขึ้นและความยืดหยุ่นที่ดีขึ้นมันมักจะใช้ในอุปกรณ์การแพทย์ และยังเหมาะสําหรับ flanges ในสถานการณ์ที่สําคัญ, การใช้งานระดับสูง
3.รายละเอียดสําหรับ ASME B16.5 Calss 300 Titanium Weld Neck Flange
| ท่อ | ข้อมูลฟลานจ์ | ข้อมูลฮับ | ใบหน้าที่ยกขึ้น | ข้อมูลการเจาะ | น้ําหนัก | |||||||
|
ขนาดท่อชื่อ
|
A | B | C | D | E | F | G | H | ฉัน | J | ||
| กว้างภายนอก | กว้างรวม | กว้างภายใน | ความหนาของ flange นาที | ความยาวรวม | กว้างที่สวมบีเวล | กว้างของฮับ | กว้างหน้า |
จํานวนหลุม
|
กว้างของหลุมบอลท์ | กว้างของวงกลมของหลุม | กิโลกรัม/ชิ้น | |
| ใน mm |
ใน mm |
ใน mm |
ใน mm |
ใน mm |
ใน mm |
ใน mm |
ใน mm |
ใน mm |
ใน mm |
|||
| 1/2 | 00.840 21.30 | 3.750 9520 | 0.620 15.70 | 0.560 14.20 |
20.060 52.30 | 00.840 21.30 | 1.500 3810 | 1.380 35.00 | 4 | 0.620 15.70 | 2.620 6655 | 0.75 |
| 3/4 | 10.050 26.70 | 4.620 1173 | 0.820 20.80 | 0.620 15.70 |
2.250 57.15 | 10.050 26.70 | 10.880 47.70 | 1.690 42.90 | 4 | 0.750 1900 | 3.250 82.50 | 1.26 |
| 1 | 1.315 33.40 | 40.880 123.9 | 10.050 26.70 | 0.690 17.50 |
2.440 6200 | 1.320 33.50 | 2.120 53.80 | 2.000 5080 | 4 | 0.750 1900 | 3.500 88.90 | 1.52 |
| 11/4 | 1.660 42.20 | 5.250 133.3 | 1.380 35.10 | 0.750 19.00 |
2.560 65.00 | 1.660 42.20 | 2.500 6350 | 2.500 6350 | 4 | 0.750 1900 | 30.880 98.50 | 2.03 |
| การ สนับสนุน สังคม 11/2 | 1.900 4830 | 6.120 155.4 | 1.610 40.90 | 0.810 20.60 |
2.690 68.30 | 1.900 4830 | 2.750 69.85 | 20.880 73.15 | 4 | 00.880 22.30 | 4.500 114.3 | 2.89 |
| 2 | 2.375 60.30 | 6.500 165.1 | 2.070 5260 | 0.880 22.30 |
2.750 69.85 | 2.380 60.45 | 3.310 84.00 | 3.620 9190 | 8 | 0.750 1900 | 5.000 1270 | 3.40 |
| 21/2 | 2.875 7300 | 7.500 190.5 | 2.470 62.70 | 1.000 25.40 |
3.000 7620 | 20.880 73.15 | 30.940 100.0 | 4.120 104.6 | 8 | 00.880 22.30 | 50.880 149.3 | 5.17 |
| 3 | 3.500 88.90 | 8.250 2095 | 3.070 7800 | 1.120 28.40 |
3.120 79.25 | 3.500 88.90 | 4.620 1173 | 5.000 1270 | 8 | 00.880 22.30 | 6.620 168.1 | 6.93 |
| 31/2 | 4.000 101.6 | 9.000 2286 | 3.550 90.20 | 1.190 30.20 |
3.190 81.00 | 4.000 101.6 | 5.250 133.3 | 5.500 1397 | 8 | 00.880 22.30 | 7.250 184.1 | 8.67 |
| 4 | 4.500 114.3 | 10.00 2540 | 4.030 1024 | 1.250 31.70 |
3.380 8580 | 4.500 114.3 | 5.750 146.0 | 6.190 157.2 | 8 | 00.880 22.30 | 7.880 200 บาท1 | 11.2 |
| 5 | 5.563 141.3 | 11.00 2794 | 5.050 1283 | 1.380 35.00 |
30.880 98.50 | 5.560 141.2 | 7.000 177.8 | 7.310 185.7 | 8 | 00.880 22.30 | 9.250 2349 | 15.1 |
| 6 | 60.625 168.3 | 12.50 3175 | 60.070 154.2 | 1.440 36.50 |
30.880 98.50 | 6.630 168.4 | 8.120 206.2 | 8.500 215.9 | 12 | 00.880 22.30 | 10.62 2697 | 19.1 |
| 8 | 8.625 219.1 | 15.00 3810 | 7.980 202.7 | 1.620 41.10 |
4.380 111.2 | 8.630 219.2 | 10.25 260.3 | 10.62 2697 | 12 | 1.000 2540 | 13.00 330.2 | 29.9 |
| 10 | 10.75 2730 | 17.50 4445 | 100.02 2545 | 1.880 47.70 |
4.620 1173 | 10.75 2730 | 12.62 320.5 | 12.75 3238 | 16 | 1.120 28.40 | 15.25 3873 | 42.7 |
| 12 | 12.75 3238 | 20.50 520.7 | 12.00 3048 | 2.000 50.80 |
5.120 1300 | 12.75 3238 | 14.75 3746 | 15.00 3810 | 16 | 1.250 31.70 | 17.75 450.8 | 61.8 |
| 14 | 14.00 3556 | 23.00 5842 |
กําหนดโดยผู้ซื้อ
|
2.120 53.80 |
5.620 142.7 | 14.00 3556 | 16.75 425.4 | 16.25 4127 | 20 | 1.250 31.70 | 20.25 5143 | 85.8 |
| 16 | 16.00 4064 | 25.50 6477 | 2.250 57.15 |
5.750 146.0 | 16.00 4064 | 19.00 4826 | 18.50 4699 | 20 | 1.380 35.00 | 22.50 5715 | 106 | |
| 18 | 18.00 4572 | 28.00 7112 | 2.380 60.45 |
6.250 158.7 | 18.00 4572 | 21.00 5334 | 21.00 5334 | 24 | 1.380 35.00 | 24.75 628.6 | 131 | |
| 20 | 20.00 5080 | 30.50 7747 | 2.500 63.50 |
6.380 162.0 | 20.00 5080 | 23.12 5872 | 23.00 5842 | 24 | 1.380 35.00 | 270.00 685.8 | 158 | |
| 24 | 24.00 6096 | 36.00 9144 | 2.750 69.85 |
6.620 168.1 | 24.00 6096 | 27.62 7015 | 27.25 6921 | 24 | 1.620 4110 | 32.00 8128 | ||
4ข้อดีของ ASME B16.5 ทิตาเนียม weld Neck Flanges:
เครื่องลวดคอทิตาเนียมมีข้อดีหลายอย่างที่ทําให้มันถูกแสวงหามากในอุตสาหกรรมที่หลากหลาย ที่การทํางานและความทนทานเป็นสิ่งสําคัญ
ความต้านทานต่อการกัดกรอง: เครื่องลวดคอทิตาเนียมทนทานต่อการกัดกร่อนได้สูง แม้กระทั่งในสภาพแวดล้อมที่รุนแรง เช่น น้ําทะเล กรด และคลอรีดและน้ํามันและก๊าซในทะเลที่ความทนทานต่อการกัดกร่อนเป็นสิ่งสําคัญ.
อัตราความแข็งแรงต่อน้ําหนัก:ทิตาเนียมมีสัดส่วนความแข็งแรงกับน้ําหนักสูง ทําให้ฟลานจ์คอทิตาเนียมแข็งแรงและทนทานในขณะที่ยังเบานี้เป็นข้อดีในการใช้งานที่การลดน้ําหนักเป็นที่ปรารถนาโดยไม่ต้องเสี่ยงความแข็งแรงและการทํางาน.
ความทนทานต่ออุณหภูมิสูง: แฟลเลนจ์คอสลัดจากไทเทเนียมสามารถทนอุณหภูมิสูงได้โดยไม่สูญเสียคุณสมบัติทางเครื่องจักรทําให้มันเหมาะสําหรับการใช้งานที่เกี่ยวข้องกับการหมุนเวียนความร้อนและความร้อน.
ความเข้ากันได้ทางชีวภาพ:ไทเทเนียมมีความเข้ากันได้ทางชีวภาพ และไม่เป็นพิษ ทําให้ฟลังส์คอทาทาเนียมเหมาะสําหรับใช้ในอุปกรณ์การแพทย์ การผลิตยาและอุตสาหกรรมแปรรูปอาหารที่ความบริสุทธิ์ของผลิตภัณฑ์เป็นสิ่งจําเป็น.
อายุยาวและทนทาน:ทิตาเนียมมีชื่อเสียงสําหรับความทนทานและอายุการใช้งานยาวสนับสนุนการลดต้นทุนการบํารุงรักษาและการเปลี่ยนในเวลา.
คุณสมบัติการปิดดีเยี่ยม:การทําปลายผิวเรียบของฟลานจ์คอทิตาเนียมที่ผสมผสาน, ทําสําเร็จผ่านกระบวนการปรับปรุงหรือแปรรูป, ทําให้สามารถปิดได้ดีขึ้นด้วยการผสมผสานหรือองค์ประกอบเชื่อมอื่น ๆนี้ช่วยป้องกันการรั่วไหลและรับประกันการทํางานที่น่าเชื่อถือในการใช้งานที่สําคัญ.
ความเหมาะสมกับโลหะอื่น ๆ: ฟลานจ์คอทาเนียมสามารถเชื่อมต่อหรือจับคู่กับโลหะอื่น ๆ เช่น เหล็กไร้ขัดหรือเหล็กก๊าบอนได้ง่าย ทําให้มีความหลากหลายในการออกแบบและเข้ากันได้กับระบบที่มีอยู่
5. ASME B16.5 ทิตาเนียม weld Neck Flanges ระดับอุณหภูมิ
| ANSI B165 | ความดันระดับของไทเทเนียม Flanges | ||||||
| อุณหภูมิ °F | ประเภท 150 | ประเภท 300 | ประเภท 400 | ประเภท 600 | ประเภท 900 | ประเภท 1500 | ประเภท 2500 |
| - 20 ถึง 100 | 275 | 720 | 960 | 1440 | 2160 | 3600 | 6000 |
| 200 | 230 | 600 | 800 | 1200 | 1800 | 3000 | 5000 |
| 300 | 205 | 540 | 720 | 1080 | 1620 | 2700 | 4500 |
| 400 | 190 | 495 | 660 | 995 | 1490 | 2485 | 4140 |
| 500 | 170 | 465 | 620 | 930 | 1395 | 2330 | 3880 |
| 600 | 140 | 435 | 580 | 875 | 1310 | 2185 | 3640 |
| 650 | 125 | 430 | 575 | 860 | 1290 | 2150 | 3580 |
| 700 | 110 | 425 | 565 | 850 | 1275 | 2125 | 3540 |
| 750 | 95 | 415 | 555 | 830 | 1245 | 2075 | 3460 |
| 800 | 80 | 405 | 540 | 805 | 1210 | 2015 | 3360 |
| 850 | 65 | 395 | 530 | 790 | 1190 | 1980 | 3300 |
| 900 | 50 | 390 | 520 | 780 | 1165 | 1945 | 3240 |
| 950 | 35 | 380 | 510 | 765 | 1145 | 1910 | 3180 |
| 1000 | 20 | 320 | 430 | 640 | 965 | 1605 | 2675 |
| 1050 | 20 | 310 | 410 | 615 | 925 | 1545 | 2570 |
| 1100 | 20 | 255 | 345 | 515 | 770 | 1285 | 2145 |
| 1150 | 20 | 200 | 265 | 400 | 595 | 995 | 1655 |
| 1200 | 20 | 155 | 205 | 310 | 465 | 770 | 1285 |
| 1250 | 20 | 115 | 150 | 225 | 340 | 565 | 945 |
| 1300 | 20 | 85 | 115 | 170 | 255 | 430 | 715 |
| 1350 | 20 | 60 | 80 | 125 | 185 | 310 | 515 |
| 1400 | 20 | 50 | 65 | 95 | 145 | 240 | 400 |
| 1450 | 15 | 35 | 45 | 70 | 105 | 170 | 285 |
| 1500 | 10 | 25 | 35 | 55 | 80 | 135 | 230 |
6. แพคเกจของไทเทเนียม weld Neck Flange
การป้องกันสนิม
7. ตรวจสอบ flange คอทาเนียม
การทดสอบทางสายตา (VT):ซึ่งเกี่ยวข้องกับการตรวจสอบพื้นผิวของผสมผสานและฟลานจ์ด้วยสายตา เพื่อตรวจพบความบกพร่องที่เห็นได้ เช่นรอยแตก, ขุมขวาง, หรือโปรไฟล์ผสานที่ไม่เหมาะสม
การทดสอบ Ultrasonic (UT):เทคนิคนี้ใช้คลื่นเสียงความถี่สูงในการตรวจพบความบกพร่องภายในวัสดุ เช่น ขอบว่าง, การรวม, หรือรอยแตก.
การตรวจฉายแสง (RT):วิธีนี้ใช้รังสีเอ็กซ์หรือรังสีแกมม่าในการผลิตภาพของโครงสร้างภายในของสอและฟลานจ์. มันมีประสิทธิภาพในการตรวจหาความบกพร่องภายในและประเมินคุณภาพสอ.
การทดสอบอนุภาคแม่เหล็ก (MT):MT ใช้ในการตรวจพบความบกพร่องบนผิวและใกล้ผิวของวัสดุไฟรอมักเนตวิธีนี้อาจไม่สามารถใช้ได้ เว้นแต่มีวัสดุแม่เหล็กใกล้เคียงหรือเคลือบที่สามารถแม่เหล็ก.
การทดสอบสารเจาะ/สารเจาะสี (PT):การ ปรับปรุง ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว ผิว
การทดสอบกระแสไฟฟ้า Eddy (ET):อีทีใช้อิเล็กทรอมักเนติกอินดักชั่น เพื่อตรวจพบความบกพร่องบนพื้นผิวและใกล้พื้นผิว ในวัสดุที่นําไฟ เช่น ไทเทเนียม
การปล่อยเสียง (AE):AE รวมถึงการติดตามการปล่อยเสียงจากวัสดุภายใต้ความเครียดเพื่อตรวจพบการเปลี่ยนแปลงที่ชี้แจงถึงความบกพร่องเช่นรอยแตกหรือรั่วไหล.
