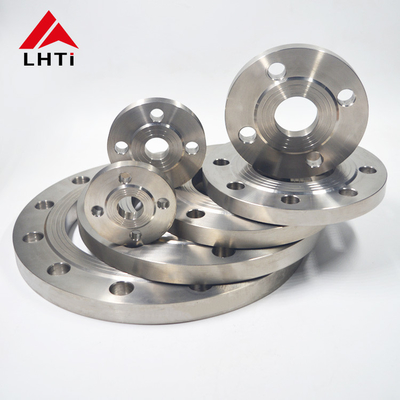

PN10 Gr2 Gr5 ทิตาเนียมสลิสบนฟลานจ์หน้ายกสําหรับบริการน้ํา

2. เกรดของ DIN 86029 ทิตาเนียม Hubbed Slip บน Flange

1. ทิตาเนียมเกรด 1ทิตาเนียมเกรด 1 เป็นเกรดทิตาเนียมที่อ่อนที่สุดและสามารถปรับปรุงได้มากที่สุดจากเกรดทิตาเนียมที่บริสุทธิ์ในทางการค้ามันถูกใช้ในส่วนใหญ่ในแอพลิเคชั่นที่ต้องการความทนทานต่อการกัดกร่อนที่ดีกว่า ในสภาพแวดล้อม เช่นอุตสาหกรรมแปรรูปสารเคมี.

2.

3. ทิตาเนียมเกรด 2นี่คือประเภทไทเทเนียมที่ใช้กันมากที่สุด มันมีความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นรวมถึงฟลานจ์สําหรับระบบท่อ.

4.

5. ทิตาเนียมเกรด 5 (Ti 6Al-4V):นี่คือประเภทสกัด และเป็นประเภทสกัดทิตานีਅਮที่ใช้กันทั่วไปที่สุด มันเพิ่มความแข็งแรงของฟลแลนซ์ขึ้นอย่างมาก เมื่อเทียบกับประเภทททิตานีਅਮบริสุทธิ์ทิตาเนียมประเภทที่ 5 ใช้ในการใช้งานความแข็งแกร่งสูง ที่ต้องการความทนทานต่อความร้อนและการกัดกร่อน.

6.

7. ทิตาเนียมเกรด 7:ด้วยความสามารถในการปั่นและการผลิตที่ดีเยี่ยม ประเภทนี้รวมถึงพัลลาเดียมเพื่อความทนทานต่อการกัดกร่อนที่เพิ่มขึ้น โดยเฉพาะอย่างยิ่งต่อต้านกรดลดและการโจมตีในพื้นที่ในฮาโลไดร้อน

8.

9. ทิตาเนียมเกรด 12หมึกนี้มีความทนความร้อนและความแข็งแรงที่เพิ่มเติมเมื่อเทียบกับหมึกที่บริการในทางพาณิชย์อื่นๆ

10.

11. เกรด 23 ไททานี (Ti 6Al-4V ELI):เกรดนี้คล้ายกับเกรด 5 แต่มี interstitials ต่ํามาก (ELI) ทําให้มันเป็นที่ชอบสําหรับความแข็งแกร่งการแตกที่สูงขึ้นและความยืดหยุ่นที่ดีขึ้นมันมักจะใช้ในอุปกรณ์การแพทย์ และยังเหมาะสําหรับ flanges ในสถานการณ์ที่สําคัญ, การใช้งานระดับสูง

    • ทิตาเนียม: ทิตาเนียมมีความทนทานต่อการกัดกรองได้อย่างดีเยี่ยม โดยเฉพาะในสภาพแวดล้อมที่รุนแรง เช่น น้ําทะเล คลอรีด และกรดออกซิเดนมัน สร้าง ชั้น โอกไซด์ ป้องกัน ที่ เพิ่ม ความ ทนทาน ต่อ การ กัด.
    • สแตนเลส: สแตนเลสยังมีความต้านทานต่อการกัดกรองที่ดี แต่ไม่เท่ากับไทเทเนียมมันอาจต้องการเคลือบหรือการรักษาเพิ่มเติมเพื่อการป้องกันที่เสริมในสภาพแวดล้อมที่กิน.
    • เหล็กคาร์บอน: เหล็กคาร์บอนมีความเปราะบางต่อการกัดกรอง โดยเฉพาะอย่างยิ่งในสภาพความชื้นหรือกรด และต้องการเคลือบหรือเหล็กสแตนเลสเพื่อป้องกัน
    • อินคอนเลล: สารสกัดอินคอนเลลให้ความทนทานที่ดีต่อการออกซิเดชั่นและการกัดกร่อนในสภาพแวดล้อมที่รุนแรง, รวมถึงอุณหภูมิและความดันสูง

3.รายละเอียดสําหรับ DIN 86029 Titanium Hubbed Slip On Flange

4ข้อดีของ DIN86029 ทิตาเนียม Hubbed Slip On Flanges:

ผนังลื่นจากไทเทเนียมมีข้อดีหลายอย่างที่ทําให้มันเหมาะสําหรับการใช้งานอุตสาหกรรมต่างๆ

ความต้านทานต่อการกัดกรอง:ทิตาเนียมมีชื่อเสียงสําหรับความทนทานต่อการกัดกรองที่โดดเด่น โดยเฉพาะในสภาพแวดล้อมที่รุนแรง เช่น น้ําทะเล, กรดและคลอริดคุณสมบัตินี้รับประกันความยาวนานและความน่าเชื่อถือในสถานที่อุตสาหกรรมที่รุนแรงที่วัสดุประเพณีอาจล้มเหลว.

อัตราความแข็งแรงสูงต่อน้ําหนัก:ทิตาเนียมมีสัดส่วนความแข็งแรงและน้ําหนักที่ดีกว่าเหล็กและโลหะอื่น ๆ มากมายคุณลักษณะนี้ทําให้ flanges slip-on ทิตาเนียมให้การทํางานที่แข็งแรงในขณะที่มีความเบามันมีประโยชน์มากในแอปพลิเคชั่นที่การลดน้ําหนักเป็นสิ่งสําคัญ เช่นอุตสาหกรรมอากาศและท้องทะเล

ทนต่ออุณหภูมิสูงทิตาเนียมรักษาคุณสมบัติทางกลและความต้านทานต่อการกัดกรองในอุณหภูมิที่สูงขึ้นถึงประมาณ 600 ° C (1112 ° F) ขึ้นอยู่กับเกรดนี้ทําให้ไทเทเนียม slip-on flanges เหมาะสําหรับการใช้งานที่เกี่ยวข้องกับอุณหภูมิสูงเช่น การแปรรูปเคมีและการผลิตพลังงานทางความร้อน

ความเข้ากันได้ทางชีวภาพ:ทิตาเนียมมีความเข้ากันได้ทางชีวภาพและไม่เป็นพิษ ทําให้เหมาะสําหรับการใช้ในอุตสาหกรรม เช่น ยา, การแปรรูปอาหาร และอุปกรณ์การแพทย์ที่ความบริสุทธิ์และความปลอดภัยของผลิตภัณฑ์เป็นสิ่งสําคัญ

การขยายความร้อนต่ําทิตาเนียมมีสัดส่วนการขยายความร้อนต่ําเมื่อเทียบกับเหล็ก ซึ่งสามารถลดความเสี่ยงของการรั่วไหลและความล้มเหลวในระบบท่อเนื่องจากความแตกต่างของอุณหภูมิ

อายุยาวและทนทาน:ทิตาเนียมมีชื่อเสียงสําหรับความทนทานที่ดีและความทนทานต่อการทําลายล้างในช่วงเวลา การันตีอายุการใช้งานที่ยาวนานและลดต้นทุนการบํารุงรักษาเมื่อเทียบกับวัสดุอื่น ๆ

การผลิตง่าย:ทิตาเนียมสามารถแปรรูป, แปรง, และสร้างเป็นรูปร่างที่ซับซ้อนได้อย่างง่ายดาย, ทําให้การออกแบบและการตั้งค่าตามความต้องการของโครงการเฉพาะเจาะจง

ไม่แม่เหล็กและไม่กระพริบ:ทิตาเนียมไม่เป็นแม่เหล็กและไม่กระพริบ ทําให้มันเหมาะสําหรับการใช้งานที่คุณสมบัติเหล่านี้เป็นประโยชน์เช่น ในอุปกรณ์อิเล็กทรอนิกส์ที่มีความรู้สึก หรือสภาพแวดล้อมที่มีอันตรายจากการระเบิด.

ความเหมาะสมกับสิ่งแวดล้อม:ทิตาเนียมเป็นมิตรต่อสิ่งแวดล้อม เนื่องจากความทนทานต่อการกัดกร่อน, อายุยาว, และความสามารถในการรีไซเคิล, ลดผลกระทบต่อสิ่งแวดล้อมในช่วงรอบชีวิตของมัน.

5กระบวนการผลิตของ DIN 86029 ทิตาเนียม Hubbed Slip บน Flanges:

การเลือกวัสดุ:

สับสนธิไทตานีียม: กระบวนการเริ่มต้นด้วยการเลือกสับสนธิไทตานีียมที่เหมาะสมขึ้นอยู่กับความต้องการการใช้งาน สับสนธิทั่วไปประกอบด้วยเกรด 2 (Ti-CP), เกรด 5 (Ti-6Al-4V) และเกรด 7 (Ti-0.15Pd), เลือกสําหรับคุณสมบัติทางกลที่เฉพาะเจาะจงของพวกเขา, ความต้านทานต่อการกัดสนองและคุณสมบัติที่เกี่ยวข้องอื่น ๆ

การตัดและการออกแบบ:

การเตรียมวัตถุดิบ: บิลเลตหรือแท่งไทเทเนียมถูกตัดเป็นความยาวที่เหมาะสมโดยพิจารณามาตรฐานของฟลานจ์ที่ต้องการ

การสลักหรือลวด: วัสดุไทเทเนียมถูกทําความร้อนถึงอุณหภูมิที่ดีที่สุดและมีรูปร่างโดยใช้เทคนิคการสลักหรือลวดเพื่อสร้างช่องว่างของฟลานจ์เบื้องต้นทั้งนี้รวมถึงการสร้างคอและหน้าแฟลนซ์.

การแปรรูป:

การหมุนและการบด: ผงทิตาเนียมที่โกงหรือม้วนได้รับการทํางานแปรรูปความแม่นยํานี้รวมถึงการหันเพื่อให้ได้รับกว้างภายนอกที่ต้องการ (OD) และการบดเพื่อสร้างหน้า flange (หน้ายก), หน้าเรียบ, หรือประเภทแหวนต่อตามรายละเอียด ASME B16.5

การเจาะ: การเจาะรูในฟลานจ์ เพื่อรองรับบอลท์และให้แน่ใจว่ามีการจัดท่าที่เหมาะสมกับท่อเชื่อม

การเตรียมการเชื่อม:

การบีเวลลิ่ง: ปลายของฟลานจ์คอสลัด โดยเฉพาะบริเวณที่เชื่อมต่อกับท่อ มีบีเวลลิ่งเพื่ออํานวยความสะดวกในการปั่น. การบีเวลลิ่งที่เหมาะสมจะ đảm bảoข้อต่อสลัดที่แข็งแรงและการผสมประสิทธิภาพ

การปั่น:

กระบวนการผสมผสาน: แฟลนจ์คอผสมทองทองทองมะเร็งมักถูกผสมโดยใช้ TIG (Tungsten Inert Gas) การผสมผสานหรือวิธีที่คล้ายกันที่เหมาะสําหรับเหล็กเหล็กทองทองการเชื่อมทําด้วยความรอบคอบในการรักษาบรรยากาศที่ป้องกัน (อาร์กอนหรือฮีเลียม) เพื่อป้องกันการปนเปื้อนและออกซิเดนซึ่งอาจทําให้ความทนทานต่อการกัดกร่อนของไทเทเนียมเสี่ยง

การตรวจสอบการผสม: การตรวจสอบหลังการผสมรวมวิธีการทดสอบที่ไม่ทําลาย (NDT) เช่น การทดสอบสารเจาะสีหรือการทดสอบ ultrasonic เพื่อตรวจสอบความสมบูรณ์ของการผสม

การรักษาความร้อน (หากจําเป็น)

การผสมผสาน: ขึ้นอยู่กับสับสนธิไทเทเนียมและความต้องการเฉพาะเจาะจง, การผสมผสานหรือการรักษาความร้อนในการบรรเทาความเครียดสามารถนําไปใช้เพื่อปรับปรุงคุณสมบัติของวัสดุและลดความเครียดที่เหลือ.

การตรวจสอบและทดสอบสุดท้าย:

การตรวจสอบมิติ: แฟลนจ์คอสลัดแต่ละชิ้นต้องผ่านการตรวจสอบมิติอย่างเข้มงวดเพื่อให้แน่ใจว่ามันตอบสนองความอนุญาตและรายละเอียดที่แม่นยํา รวมถึงสิ่งที่กําหนดโดย ASME B16.5.

การตรวจสอบทางสายตาและพื้นผิว: การตรวจสอบทางสายตาทําให้แน่ใจว่าไม่มีความบกพร่องหรือความไม่สมบูรณ์แบบบนพื้นผิวที่อาจส่งผลกระทบต่อการทํางานหรือความสมบูรณ์แบบ

การทดสอบความดัน: การทดสอบความดันแบบไฮโดรสแตตสิกหรือแบบปนูเมทิกสามารถดําเนินการเพื่อตรวจสอบความสมบูรณ์แบบความดันของฟลานจ์และความต้านทานการรั่วไหลในสภาพที่กําหนดไว้

การบําบัดพื้นผิวและการเสร็จ:

การเคลือบผิว: ขึ้นอยู่กับการใช้งาน, การรักษาผิว เช่น passivation หรือ anodizing สามารถนําไปใช้เพื่อเพิ่มความทนทานต่อการกัดสลายหรือปรับปรุงการทําผิว

การติดป้ายและการระบุตัว: ทุกแผ่นมีเครื่องหมายที่มีข้อมูลสําคัญ เช่น ประเภทวัสดุ, ขนาด, ระดับความดัน และการระบุตัวผู้ผลิตเพื่อการติดตามตัว

การบรรจุและการขนส่ง

เมื่อการตรวจสอบและการทดสอบเสร็จสิ้นอย่างพึงพอใจ ผูกเชือกคอทิตาเนียมถูกบรรจุไว้อย่างรอบคอบ เพื่อป้องกันความเสียหายระหว่างการขนส่งและการจัดเก็บแล้วส่งไปยังลูกค้าหรือศูนย์จําหน่าย.

6ประเภทหน้าต่าง ๆ ของแผ่นไทเทเนียม:

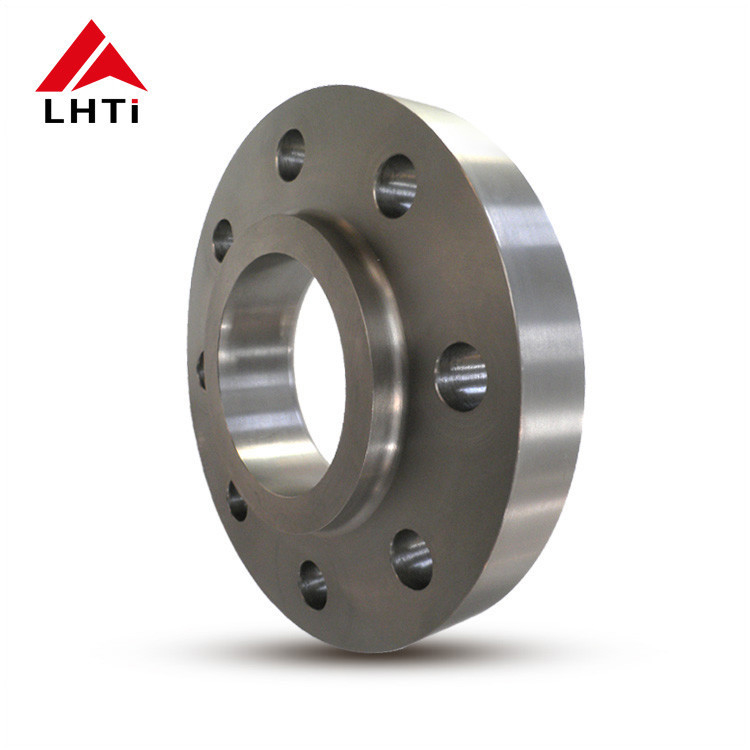

ใบหน้าสูง (RF) แฟลนจ์:

1. การออกแบบ:

   • พื้นผิวสูงขึ้น: แฟลนจ์หน้าสูงขึ้นมีส่วนเล็ก ๆ รอบช่องเจาะเจาะขนาดใหญ่กว่าเส้นผ่าของท่อเล็กน้อย. นี้สร้างริม (หรือหน้าสูงขึ้น) มากกว่าพื้นผิวของแฟลนจ์
   • พื้นผิวปิด: หน้าที่ยกขึ้นเป็นพื้นผิวปิดหลักที่ซับซ้อนพัก. มันให้การปิดที่แน่นเมื่อกดลงกับฟลังจ์การจับคู่.

2. ข้อดี:

   • การปรับปรุงการปิด: การออกแบบหน้าที่ยกขึ้นทําให้การบดซับซ้อนซับซ้อนในพื้นที่ที่เล็กกว่า, ปรับปรุงประสิทธิภาพของการปิด.
   • การป้องกัน: หน้าที่ยกขึ้นช่วยป้องกันพื้นผิว flange จากความเสียหายระหว่างการจัดการและการติดตั้ง

3. การใช้งาน:

   • คอมพิวเตอร์ทั่วไป: ฟลานจ์ใบหน้าที่ยกขึ้นจะพบได้ทั่วไปในการใช้งานอุตสาหกรรมมาตรฐานที่การปิดที่น่าเชื่อถือและไม่หลุดหายเป็นสิ่งจําเป็น
   • ความดัน: เหมาะสําหรับการใช้งานความดันที่สูงกว่า เนื่องจากหน้าที่ยกขึ้นทําให้การกดของกระจกได้ดีขึ้น

หน้าเรียบ (FF) แฟลนจ์:

1. การออกแบบ:

   • พื้นผิวเรียบ: แฟลนจ์หน้าเรียบมีพื้นผิวเรียบหรือเรียบโดยไม่มีการออกนอกหรือพื้นที่ที่สูงขึ้นรอบรู
   • พื้นผิวปิด: การปิดได้โดยการวางซับตรงกับพื้นผิวเรียบของ flange

2. ข้อดี:

   • การ สะดวก สะดวก: Flat Face Flanges สามารถ สะดวก สะดวก สะดวก สะดวก สะดวก สะดวก สะดวก สะดวก สะดวก สะดวก
   • การประหยัดพื้นที่: มันต้องการพื้นที่น้อยกว่าเทียบกับฟลานจ์หน้าที่เพิ่มขึ้น ซึ่งอาจเป็นข้อดีในการติดตั้งที่แคบ

3. การใช้งาน:

   • มีความเชี่ยวชาญ: แฟลนซ์หน้าเรียบมักจะใช้ในความดันต่ําและการใช้งานที่ไม่สําคัญ
   • กาสเกตพิเศษ: อาจต้องมีกาสเกตพิเศษ (เช่นกาสเกตหน้าเต็ม) ที่ปกคลุมหน้าทั้งหมดของฟลานจ์เพื่อให้แน่ใจว่าการปิดอย่างถูกต้อง

เลือกระหว่างใบหน้าที่ยกขึ้นและใบหน้าที่ราบ

• ความต้องการความดันและการปิด: ฟลานจ์หน้าที่ยกขึ้นเป็นที่ชอบสําหรับการใช้งานความดันที่สูงกว่าซึ่งการปิดที่น่าเชื่อถือเป็นสิ่งสําคัญFlat Face Flanges เหมาะสําหรับการใช้งานความดันต่ํากว่าหรือเมื่อข้อจํากัดพื้นที่เป็นปัญหา.

• การเลือกซัคเกต: การเลือกซัคเกต (เช่นชนิดวงแหวนหรือหน้าเต็ม) ขึ้นอยู่กับชนิดการเผชิญหน้า flange (RF หรือ FF) และความต้องการการใช้งานสําหรับความสมบูรณ์แบบการปิด

7การใช้งานของ DIN 86029 Hubbed Slip On Flanges:

การประมวลผลทางเคมี: ความทนทานต่อการกัดกร่อนของไทเทเนียมทําให้ DIN86029 ไทเทเนียม hubbed slip-on flanges เหมาะสําหรับการจัดการกับสารเคมีและกรดที่กัดกร่อนในโรงงานแปรรูปเคมีมันใช้ในท่อ, หน่วยปฏิกิริยา และถังเก็บของที่ความต้านทานต่อการโจมตีทางเคมีเป็นสิ่งสําคัญ

อุตสาหกรรมน้ํามันและก๊าซ: ในแพลตฟอร์มในทะเล, โรงแปรรูป, และท่อท่อเหล่านี้ถูกใช้เพราะความสามารถของไทเทเนียมที่จะทนน้ําทะเล, ไฮโดรคาร์บอน,และสภาพแวดล้อมที่รุนแรง โดยไม่เกิดการกัดกร่อน. ใช้ในระบบท่อ, เครื่องแลกเปลี่ยนความร้อน, และภาชนะความดัน

สากลอากาศ: ความเบาและความแข็งแรงสูงของทิตานีมวลสัมพันธ์ทําให้ DIN 86029 ทิตานี hubbed slip-on flanges เหมาะสําหรับการใช้งานด้านอากาศ.สายไฟฟ้าและส่วนประกอบโครงสร้างที่การลดน้ําหนักและความทนทานเป็นสิ่งสําคัญ

อุตสาหกรรมทางทะเล: แฟลเลนจ์ไทเทเนียมทนต่อการกัดกร่อนของน้ําทะเล ทําให้มันมีค่าในการใช้งานทางทะเลและแพลตฟอร์มในทะเลที่ความทนทานต่อการกัดกร่อนเป็นสิ่งสําคัญ.

อุปกรณ์การแพทย์:ความเข้ากันทางชีวภาพของไทเทเนียมทําให้มันเหมาะสําหรับการใช้งานทางการแพทย์ เช่น ในอุปกรณ์การแปรรูปยา และระบบส่งก๊าซทางการแพทย์ ที่ความบริสุทธิ์และความปลอดภัยของผลิตภัณฑ์เป็นสิ่งสําคัญ.

อุตสาหกรรมอาหารและเครื่องดื่ม: ความอ่อนแอของไทเทเนียมและความทนทานต่อการกัดกร่อนทําให้มันเหมาะสําหรับการจัดการกับสินค้าอาหารและเครื่องดื่มDIN 86029 ทิตาเนียม hubbed slip-on flanges ใช้ในอุปกรณ์การแปรรูป, ถังเก็บและระบบท่อในโรงงานแปรรูปอาหาร

การผลิตพลังงาน: ฟลานจ์เหล่านี้ถูกใช้ในโรงงานไฟฟ้า รวมถึงสถานที่พลังงานนิวเคลียร์และเชื้อเพลิงฟอสซิล ที่พวกเขาถูกเผชิญกับอุณหภูมิสูงและสภาพแวดล้อมที่รุนแรงความสามารถของไทเทเนียมในการรักษาคุณสมบัติของมันที่อุณหภูมิสูงทําให้มันเหมาะสําหรับการใช้งานเหล่านี้.

การคุ้มครองสิ่งแวดล้อม: ความทนทานของไทเทเนียมต่อการกัดสนองและสารเคมีทําให้มันมีประโยชน์ในการใช้ในการคุ้มครองสิ่งแวดล้อม เช่น โรงงานบํารุงน้ําเสียและระบบควบคุมมลพิษ
