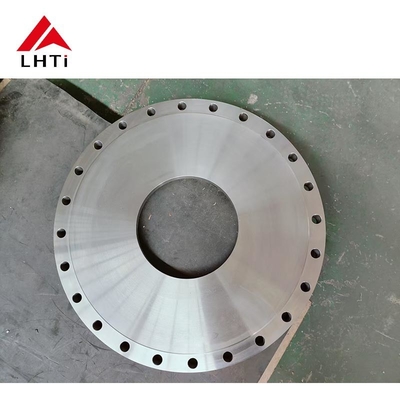

ASME B16.5 Gr5 Gr7 ประเภท 150 ทิตาเนียม Flanges Flat Flange Slip On Flange ยกหน้า SORF SOFF สําหรับการใช้งานในอุตสาหกรรม
ASME B16.5 Titanium Slip-On Flange เป็นชนิดของ flange ที่ออกแบบมาเพื่อให้การเชื่อมต่อที่ปลอดภัยสําหรับท่อในสาขาอุตสาหกรรมที่หลากหลาย โดยเฉพาะอย่างยิ่งที่ความทนทานต่อการกัดสนิม น้ําหนักเบาและความแข็งแรงเป็นสิ่งสําคัญผลิตตามมาตรฐาน ASME B16.5 ซึ่งกํากับการออกแบบ วัสดุและขนาดของ flanges ที่ใช้ในระบบท่อแฟลนจ์ที่ลื่นจากไททานีม เหมาะสําหรับระบบความดันกลางและสภาพแวดล้อมที่ความทนทานต่อการกัดกร่อนเป็นสิ่งสําคัญการใช้เหล็กผสมไทเทเนียมสําหรับฟลแลนจ์เหล่านี้ทําให้มีประสิทธิภาพและความทนทานสูง ทําให้มันเป็นทางแก้ไขที่มีค่าในอุตสาหกรรมเช่นการแปรรูปเคมี, ทะเล, ท้องอากาศ,และการผลิตพลังงาน.
แฟลนจ์ไทเทเนียม ผลิตจากเหล็กเหล็กไทเทเนียม มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับคุณสมบัติพิเศษของพวกมันอัตราความแข็งแรงสูงต่อน้ําหนักและความเบาของธรรมชาติ พวกเขาโดดเด่นในสภาพแวดล้อมที่รุนแรงที่เกิดการกัดกรองทางเคมีเป็นปัญหา ทําให้พวกเขาจําเป็นในอุตสาหกรรม เช่น น้ํามัน, การแปรรูปเคมีและอื่น ๆ ที่ต้องการผลงานของวัสดุที่แข็งแรง
ประเภทของไทเทเนียม:
มาตรฐาน ASME B16.5:
ทิตาเนียมสลิสบนฟลานจ์ (SORF):
ใบรับรองของ ASME B16.5 ทิตาเนียม Slip On Flange:
หลักฐาน EN 10204/3.1B:
This is a standard certificate that confirms compliance with the material specification and provides chemical composition and mechanical properties of the titanium alloy used in manufacturing the flangesมันถูกออกโดยผู้ผลิต และตรวจสอบว่าวัสดุตรงกับมาตรฐานที่ต้องการ
ใบรับรองวัตถุดิบ:
ใบรับรองนี้มีรายละเอียดเกี่ยวกับวัสดุแพร่ที่ใช้ในการผลิตฟลันจ์ไทเทเนียม รวมถึงข้อมูล เช่น แพร่ที่มาจากวัสดุแพร่และผลการทดสอบวัสดุที่ใช้ได้ซึ่งทําให้การติดตามและการควบคุมคุณภาพได้ ตั้งแต่ขั้นตอนการจัดซื้อวัสดุเริ่มต้น
การตรวจพบความผิดพลาดด้วยเสียงฉาย 100%
การทดสอบ Ultrasonic (UT) เป็นวิธีการทดสอบที่ไม่ทําลายล้างที่ใช้ในการตรวจพบความบกพร่องภายในและพื้นผิวใน flanges ทิตาเนียมการครอบคลุม UT 100% หมายถึงว่า flanges ทั้งหมดต้องผ่านการทดสอบอย่างละเอียด เพื่อให้แน่ใจว่าไม่มีความบกพร่องที่จะเสี่ยงความสมบูรณ์แบบโครงสร้างหรือการทํางานของพวกเขา.
การทดสอบแบบไฮโดรสเตติก
การทดสอบนี้เกี่ยวข้องกับการกดดัน flange ทิตาเนียมด้วยน้ําหรือของเหลวอื่น ๆ ถึงระดับความดันที่กําหนดไว้ก่อนมันประเมินความสามารถของ flange ที่จะทนความดันโดยไม่ต้องรั่วหรือ deformation, รับรองว่ามันตอบสนองความกดดันและความปลอดภัยที่กําหนดไว้
รายงานการตรวจสอบของฝ่ายที่สาม:
รายงานนี้ถูกทําโดยหน่วยงานตรวจสอบที่เป็นอิสระ หรือหน่วยงานที่เป็นฝ่ายที่สาม.ยืนยันความเป็นไปตามมาตรฐานที่ใช้, รายละเอียดและความต้องการของลูกค้า มันเพิ่มความน่าเชื่อถือต่อกระบวนการประกันคุณภาพของผู้ผลิต
| ชื่อสินค้า | เครื่องลวดไทเทเนียม |
| ประเภท | WN |
| มาตรฐาน | ASME B16.5 ASTM B381 |
| ขนาด | 1/2 นิ้วถึง 36 นิ้ว |
| ความดันระดับ | ประเภท 150, 300#, 600#, CL 900, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 |
| เกรด | gr2 gr5 gr7 gr12 |
| ประเภทของแฟลนจ์อื่น ๆ | แฟลนส์สับสะโพก, แฟลนส์เรียบ, แฟลนส์ตาบอด, แฟลนส์สแควร์, แฟลนส์ RTJ, แฟลนส์บดคอยาว, แฟลนส์ลด, แฟลนส์ Nipo, แฟลนส์มีเส้น, แฟลนส์โอริฟิส, แฟลนส์เอ็กซ์เปันเดอร์เครื่องปั่นซอคเก็ต, Flanges Blinds Hubs สูง, Flanges สลับบน Flanges เป็นต้น |
รายละเอียดสําหรับ ASME B16.5 Calss 150 Titanium Slip On Flange
|
ท่อ |
ข้อมูลฟลานจ์ |
ฮับ |
ใบหน้าที่ยกขึ้น |
ข้อมูลการเจาะ |
น้ําหนัก |
||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
ขนาดท่อชื่อ
|
A | B | C | D | F | G | H | ฉัน | J |
กิโลกรัม/ชิ้น
|
|
|
กว้างภายนอก |
กว้างรวม |
กว้างภายใน |
ความหนาของ flange นาที |
ความยาวรวม |
กว้างของฮับ |
กว้างหน้า |
จํานวนหลุม |
กว้างของหลุมบอลท์ |
กว้างของวงกลมของหลุม |
||
|
ในมม |
ในมม |
ในมม |
ในมม |
ในมม |
ในมม |
ในมม |
ในมม |
ในมม |
|||
| 1/2 | 00.840 21.30 | 3.500 88.90 | 00.880 22.40 | 0.440 1120 | 0.620 15.70 | 1.190 30.20 | 1.380 35.10 | 4 | 0.620 15.70 | 2.380 60.45 | 0.39 |
| 3/4 | 10.050 26.70 | 30.880 98.60 | 10.090 27.70 | 0.500 1270 | 0.620 15.70 | 1.500 3810 | 1.690 42.90 | 4 | 0.620 15.70 | 2.750 69.85 | 0.56 |
| 1 | 1.315 33.40 | 4.250 108.0 | 1.360 3450 | 0.560 14.20 | 0.690 1750 | 1.940 49.30 | 2.000 5080 | 4 | 0.620 15.70 | 3.120 79.25 | 0.78 |
| 1 1/4 | 1.660 42.20 | 4.620 1173 | 1.700 4320 | 0.620 15.70 | 0.810 20.60 | 2.310 5870 | 2.500 6350 | 4 | 0.620 15.70 | 3.500 88.90 | 1.03 |
| 1 1/2 | 1.900 4830 | 5.000 1270 | 1.950 49.50 | 0.690 1750 | 00.880 22.40 | 2.560 65.00 | 20.880 73.15 | 4 | 0.620 15.70 | 30.880 98.60 | 1.32 |
| 2 | 2.375 60.30 | 6.000 152.4 | 2.440 6200 | 0.750 1910 | 1.000 2540 | 30.060 7770 | 3.620 9190 | 4 | 0.750 1910 | 4.750 1207 | 2.06 |
| 2 1/2 | 2.875 7300 | 7.000 177.8 | 2.940 7470 | 00.880 22.40 | 1.120 28.40 | 3.560 90.40 | 4.120 104.6 | 4 | 0.750 1910 | 5.500 1397 | 3.28 |
| 3 | 3.500 88.90 | 7.500 190.5 | 3.570 90.70 | 0.940 23.90 | 1.190 30.20 | 4.250 108.0 | 5.000 1270 | 4 | 0.750 1910 | 6.000 152.4 | 3.85 |
| 3 1/2 | 4.000 101.6 | 8.500 215.9 | 40.070 103.4 | 0.940 23.90 | 1.250 31.75 | 40.810 122.2 | 5.500 1397 | 8 | 0.750 1910 | 7.000 177.8 | 4.81 |
| 4 | 4.500 114.3 | 9.000 2286 | 4.570 116.1 | 0.940 23.90 | 1.310 3330 | 5.310 134.9 | 6.190 157.2 | 8 | 0.750 1910 | 7.500 190.5 | 5.30 |
| 5 | 5.563 141.3 | 10.00 2540 | 5.660 143.8 | 0.940 23.90 | 1.440 36.60 | 6.440 163.6 | 7.310 185.7 | 8 | 00.880 22.40 | 8.500 215.9 | 6.07 |
| 6 | 60.625 168.3 | 11.00 2794 | 6.720 170.7 | 1.000 2540 | 1.560 39.60 | 7.560 192.0 | 8.500 215.9 | 8 | 00.880 22.40 | 9.500 2413 | 7.45 |
| 8 | 8.625 219.1 | 13.50 3429 | 8.720 2215 | 1.120 28.40 | 1.750 44.50 | 9.690 2461 | 10.62 2697 | 8 | 00.880 22.40 | 11.75 2985 | 12.1 |
| 10 | 10.75 2730 | 16.00 4064 | 10.88 2763 | 1.190 30.20 | 1.940 49.30 | 12.00 3048 | 12.75 3239 | 12 | 1.000 2540 | 14.25 3620 | 16.5 |
| 12 | 12.75 3238 | 19.00 4826 | 12.88 3271 | 1.250 31.75 | 2.190 55.60 | 14.38 365.3 | 15.00 3810 | 12 | 1.000 2540 | 17.00 4318 | 26.2 |
| 14 | 14.00 3556 | 21.00 5334 | 14.14 3591 | 1.380 35.10 | 2.250 57.15 | 15.75 4001 | 16.25 4128 | 12 | 1.120 28.40 | 18.75 4763 | 34.6 |
| 16 | 16.00 4064 | 23.50 5969 | 16.16 4105 | 1.440 36.60 | 2.500 6350 | 18.00 4572 | 18.50 4699 | 16 | 1.120 28.40 | 21.25 5398 | 44.8 |
| 18 | 18.00 4572 | 250.00 635.0 | 18.18 4618 | 1.560 39.60 | 2.690 68.30 | 19.88 5050 | 21.00 5334 | 16 | 1.250 31.75 | 22.75 5779 | 48.9 |
| 20 | 20.00 5080 | 27.50 6985 | 20.20 5131 | 1.690 42.90 | 20.880 73.15 | 22.00 5588 | 23.00 5842 | 20 | 1.250 31.75 | 250.00 635.0 | 61.9 |
| 24 | 24.00 6096 | 32.00 8128 | 24.25 6160 | 10.880 47.80 | 3.250 82.60 | 26.12 6634 | 27.25 6922 | 20 | 1.380 35.10 | 29.50 749.3 | |
|
ASTM B265
|
Fe แม็กซ์ | สูงสุด | Nmax | C แม็กซ์ | H สูงสุด | Pd | อัล | V | โม | นี | เอลอง | Rp 0.2 | Rm |
| ไม่ | wt% | wt% | wt% | wt% | wt% | wt% | wt% | wt% | wt% | wt% | % | MPa | MPa |
| ระดับ 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | / | / | / | / | / | 20 | 275-450 | 345-480 |
| ระดับ 5 | 0.4 | 0.2 | 0.05 | 0.1 | 0.015 | / | 5.5-6.7 | / | / | 10 | 800-1100 | 890-1400 | |
| ระดับ 7 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | 012-025 | / | / | / | / | 20 | 275-450** | 345 |
| ระดับ 12 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | / | / | / | 0.3 | 0.8 | 25 | 414-460 | 499-600 |
การติดตั้งที่ประหยัด
การออกแบบที่ลื่นลงจะลดความซับซ้อนในการติดตั้งและค่าใช้จ่าย เมื่อเทียบกับชนิดของ flange ที่ซับซ้อนกว่า เช่น flange คอสลัดและการปั่นถูกดําเนินการบนด้านในและภายนอกของ flange เพื่อรักษามัน.
ความทนทานและความยาวนานที่ดีขึ้น
ความทนทานต่อการกัดกรองของไทเทเนียม ทําให้ฟลเลนส์เหล่านี้สามารถทํางานได้นานในสภาพแวดล้อมที่รุนแรงส่งผลให้มีความต้องการในการบํารุงรักษาน้อยลงและอายุการใช้งานที่ยาวนานของระบบท่อ.
ลดน้ําหนัก:
เมื่อเปรียบเทียบกับเหล็กหรือเหล็กไร้ขัดเหล็ก, ทิตานีม flanges เป็นเบาลงอย่างมาก,ซึ่งทําให้การจัดการง่ายขึ้นและลดน้ําหนักรวมของระบบท่อ.
ความ ปลอดภัย ที่ ดี ขึ้น
ด้วยความแข็งแรงของไทเทเนียมต่อการแตก แขวนและการกัดกร่อน การใช้ไทเทเนียมสลิป-ออน แฟลนจ์เพิ่มความปลอดภัยของระบบโดยเฉพาะในอุตสาหกรรมสําคัญ เช่น การแปรรูปสารเคมีและพลังงานนิวเคลียร์.
ความหลากหลาย:
แฟลเลนจ์สลิป-ออนจากไทเทเนียมมีความยืดหยุ่นสูงและสามารถใช้ได้ในอุตสาหกรรมที่หลากหลาย อาทิ:
อุตสาหกรรมเคมีและปิโตรเคมี:
แฟลนจ์ลื่นของไทเทเนียมถูกใช้ทั่วไปในปฏิกิริยาเคมี ระบบท่อ และภาชนะเก็บของเพื่อขนส่งของเหลวและก๊าซที่รุนแรงความสามารถในการทนต่อการเผชิญหน้ากับสารเคมี เช่นกรดซัลฟูริก, ไฮโดรคลอริกแอซิด และคลอรีน ทําให้มันเหมาะสมสําหรับการใช้งานเหล่านี้
ระบบทางทะเล:
ในระบบในทะเลและในทะเล การทุบน้ําทะเลเป็นโจทย์ที่สําคัญและแพลตฟอร์มน้ํามันในทะเลซึ่งความทนทานต่อน้ําเกลือและธาตุที่กินอาหารอื่น ๆ เป็นสิ่งสําคัญ
การบินและอวกาศ:
ระบบอากาศต้องการองค์ประกอบที่สามารถรับมือกับสภาพความดันและอุณหภูมิที่รุนแรงในขณะที่ยังคงเบาและระบบระบายน้ํา, ที่ทั้งการลดน้ําหนักและความแข็งแรงมีความสําคัญ
พลังงานนิวเคลียร์และพลังงานอุตสาหกรรม
โรงไฟฟ้าใช้ฟลานจ์ลื่นไทเทเนียม ในระบบท่อที่ต้องรับอุณหภูมิสูง ความดัน และสารเคมีที่รุนแรงความทนทานและการทํางานของพวกเขาทําให้พวกเขาเหมาะสําหรับระบบเย็น, เครื่องแลกเปลี่ยนความร้อน และส่วนประกอบอื่นๆ ในการผลิตพลังงาน
การแปรรูปอาหารและเครื่องดื่ม:
แฟลนซ์ไทเทเนียมที่ไม่ปฏิกิริยาถูกใช้ในระบบการผลิตอาหารและเครื่องดื่ม เพื่อให้แน่ใจว่าไม่มีการปนเปื้อนเกิดขึ้นในการแปรรูปสินค้าที่มีความรู้สึก เช่น สารมะนาว, เครื่องดื่มหรือยา.
