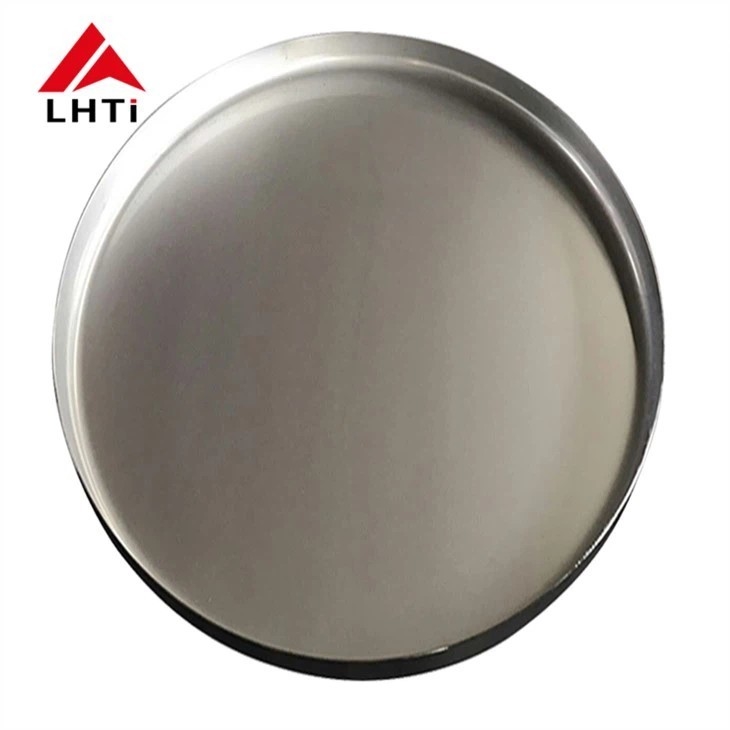

Ti Grade 12 Gr12 ทิตาเนียม หัวไดสก์ ทิตาเนียม หัวครึ่งโลก รูปทรงจาน อุปกรณ์ทิตาเนียม

Ti Grade 12 Gr12 ทิตาเนียม หัวไดสก์ ทิตาเนียม หัวครึ่งโลก รูปทรงจาน อุปกรณ์ทิตาเนียม

หัวจาน (ยังรู้จักกันว่าปลายจาน, หัวครึ่งโลก, หรือปลายจานทรงกลม) เป็นชนิดของหัวที่ใช้ในการปิดปลายของถังทรงกระบอกการให้ความปลอดภัยระหว่างสื่อภายในและภายนอกมันใช้เป็นองค์ประกอบโครงสร้างในถังและอุปกรณ์ต่างๆ เช่น ถังเก็บของ เครื่องแลกเปลี่ยนความร้อน ระบบปฏิกิริยา เครื่องปั่น และอุปกรณ์แยกหัวเหล่านี้มีความสําคัญในการรักษาความสมบูรณ์ของถังทําให้มันทนต่อแรงกดดันภายในและแรงภายนอก

ประเภทของหัวจานตามรูปร่าง

หัวจานถูกจัดลําดับขึ้นอยู่กับรูปร่างทางกณิตศาสตร์ของพวกเขา และแต่ละชนิดให้บริการความต้องการโครงสร้างหรือการทํางานเฉพาะเจาะจง

หัวขอบ:

• หัวเหล่านี้มีพื้นผิวที่คอนเว็กซ์ข้างนอก และมักจะใช้เพื่อรับรองความสมบูรณ์แบบทางโครงสร้างของถังที่ต้องทนความดันภายใน
• ตัวอย่างประกอบด้วยหัวครึ่งกลม หัวโอวาล หัวดิสก์ และหัวกลมที่ไม่มีขอบ
• หัวครึ่งกลมมักจะใช้ในภาชนะความดันสูง เพราะรูปร่างของมันสามารถกระจายความดันภายในได้อย่างเท่าเทียมกัน
• หัวโอวาลและหัวแผ่นยังสามารถใช้ได้ขึ้นอยู่กับการออกแบบและความต้องการความดัน
• กระปุกแก๊สบางกระปุกใช้หัวด้านในคอนเว็กซ์ บางครั้งเรียกว่าหัวด้านล่างรวม ซึ่งเพิ่มความแข็งแรงและความปลอดภัยโดยการจัดจําหน่ายภาระได้อย่างมีประสิทธิภาพมากขึ้น

หัวทรงโคลน:

• หัวทรงโขนมีรูปร่างทรงโขน และมักจะใช้ในแอพพลิเคชั่นที่จําเป็นต้องมีการเปลี่ยนระหว่างรูปร่างทรงกระบอกและรูปร่างทรงโขนเช่นในเรอคเตอร์และหอคอยบางชนิด.
• หัวเหล่านี้มีประโยชน์โดยเฉพาะอย่างยิ่งในการจัดการทั้งความเครียดภายในและภายนอกเนื่องจากธรรมชาติของมันที่กระชับ

หัวเรียบ:

• หัวเรียบไม่ค่อยจะพบได้มากนักจากหัวคอนเว็กซ์หรือคอนิกส์ และใช้ในถังที่ความดันภายในค่อนข้างต่ําหรือไม่มีการผลิตและปั่นมันง่ายกว่า แต่โดยทั่วไปไม่ค่อยมีประสิทธิภาพในการจัดการความดันภายในที่สูง.

รูปแบบการผสม:

• บางหัวรวมรูปร่างทางกณิตศาสตร์ที่แตกต่างกันเพื่อบรรลุผลประโยชน์การออกแบบหรือโครงสร้างเฉพาะเจาะจง หัวเหล่านี้อาจรวมรูปร่างแบบคอนเว็กซ์และคอนเว็กซ์ หรือใช้องค์ประกอบเรียบและคอนเว็กซ์เพื่อตอบสนองความต้องการทางการทํางานของเรือ.

ประเภทของการเชื่อมสําหรับหัวจาน

หัวจานมักถูกเชื่อมต่อกับตัวกระบอกของถัง และวิธีเชื่อมสามารถแตกต่างกันขึ้นอยู่กับการออกแบบและความต้องการของวัสดุประเภทการปั่นที่ใช้กันทั่วไปที่สุดสําหรับหัวจานรวมถึง:

1. หัวปั่นท้าย:

   • การผสมผสานบัตต์ (Butt welding) หมายถึง การเชื่อมขอบของหัวจานตรงกับร่างทรงกระบอกโดยไม่ให้ขอบหันมาทับกัน ซึ่งทําให้มีข้อเชื่อมที่แข็งแรงขึ้น เหมาะสําหรับการใช้งานความดันสูง
   • สะพายบัตต์มักจะใช้สําหรับหัวกลม, ช่องโอวาล, และดิสก์, เพราะมันให้การเชื่อมต่อที่สะอาดและเรียบ.

2. หัวปั่นโซเคต:

   • ในการปั่นซอคเก็ต ขอบของหัวจานถูกวางในซอคเก็ตที่ตรงกันบนร่างทรงกระบอก และข้อเชื่อมโยงถูกปั่นรอบวงกลมของหัวและซอคเก็ต
   • การเชื่อมโซค็อตมักจะใช้สําหรับการใช้งานความดันต่ํากว่าที่ทางแก้ไขที่ง่ายและมีประหยัดกว่าเป็นที่ยอมรับ

(หัวจานไทเทเนียม) DIN28013

ทิตาเนียมเกรด 12 (ที่รู้จักกันในชื่อ Ti-0.3Mo-0.8Ni) เป็นสกัดทิตาเนียมที่อยู่ในครอบครัวสกัด α+β (อัลฟา-เบต้า) เป็นวัสดุที่มีประสิทธิภาพสูงที่โด่งดังด้วยความทนทานต่อการกัดสนองที่ดีความแข็งแรง, และความสามารถในการปั่นที่ดี ทําให้มันเหมาะสมสําหรับการใช้งานในอุตสาหกรรมที่หลากหลาย, โดยเฉพาะอย่างยิ่งที่มีความทนต่อสภาพแวดล้อมรุนแรงและอุณหภูมิสูงที่จําเป็น

องค์ประกอบของไทเทเนียมเกรด 12

ทิตาเนียมเกรด 12 ประกอบด้วย:

• ไทเทเนียม (Ti): เป็นธาตุพื้นฐาน โดยทั่วไปประมาณ 98.9% ถึง 99.4%
• โมลิบเดน (Mo): 0.30% (ให้ความแข็งแรงและเพิ่มความทนทานต่อการกัดกร่อน โดยเฉพาะในกรดซัลฟูริกและสภาพแวดล้อมที่รุนแรงอื่น ๆ)
• นิเคิล (Ni): 0.80% (เพิ่มความแข็งแรงและความต้านทานต่อการกัดกรอง)
• เหล็ก (Fe): 0.25% แม็กซ์ (ส่งผลต่อความแข็งแรงโดยรวมของสับสนธิ)
• สารประกอบในร่องรอยอื่นๆ เช่น ออกซิเจน คาร์บอน และไนโตรเจน

คุณสมบัติสําคัญของไทเทเนียมเกรด 12

1. ความต้านทานต่อการกัดกรอง:

   • ความทนทานที่ดีต่อสภาพแวดล้อมที่กัดกรองมากมาย โดยเฉพาะในกรดซัลฟูริก,กรดไฮโดรคลอริก และน้ําทะเล ซึ่งทําให้มันเหมาะสําหรับการแปรรูปเคมีและการใช้งานในทะเล
   • ความต้านทานต่อการกัดกรองของมันเหนือกว่าของไทเทเนียมเกรด 2 และเหล็กสแตนเลสทั่วไปอื่น ๆ เช่นเหล็กไร้ขัด

2. ความแข็งแรงและความแข็งแรง:

   • ทิตาเนียมเกรด 12 มีสัดส่วนความแข็งแรงกับน้ําหนักที่ดี ทําให้มันเหมาะสมสําหรับการใช้งานที่ทั้งความแข็งแรงและน้ําหนักน้อยมีความสําคัญ
   • มันแสดงความแข็งแรงสูงกว่าไทเทเนียมบริสุทธิ์ทางการค้า (เกรด 2) ทําให้มันเป็นทางเลือกที่ดีกว่าสําหรับการใช้งานโครงสร้างที่ต้องการความแข็งแรงมากขึ้น

3. ความสามารถในการผสาน:

   • มีความสามารถในการปั่นได้ดี ซึ่งหมายความว่ามันสามารถปั่นได้ง่ายโดยใช้วิธีมาตรฐาน เช่น การปั่น TIG (ทองเฟิร์มก๊าซอ่อน) และ MIG (ก๊าซโลหะอ่อน) โดยไม่ต้องสูญเสียคุณสมบัติที่สําคัญ
   • ต้องระวังพิเศษระหว่างการผสม เพื่อหลีกเลี่ยงการติดเชื้อด้วยออกซิเจน ไนโตรเจน หรือไฮโดรเจน ซึ่งอาจทําให้คุณสมบัติของเหล็กสับสนธิเสื่อมลง

4. ความทนความร้อน:

   • ทิตาเนียมเกรด 12 ทนต่ออุณหภูมิสูง ทําให้มันเหมาะสําหรับการใช้งานที่เกี่ยวข้องกับอุณหภูมิสูง
   • มันยังคงคุณสมบัติทางกลและความทนทานต่อการกัดกรองในอุณหภูมิที่สูงกว่าบางสับสนธิไทเทเนียมอื่น ๆ

5. ความสามารถในการแปรรูป

   • มันค่อนข้างง่ายในการแปรรูปโดยใช้วิธีปกติ เช่น การหมุน, การบด, และการบด
   • อย่างไรก็ตาม สังกะสีไทเทเนียมมักจะแข็งแรงในระหว่างการแปรรูป ดังนั้นต้องใส่ใจอย่างละเอียดในความเร็วการตัด, อัตราการให้อาหาร, และการเลือกเครื่องมือ

6. ความหนาแน่น

   • ทิตาเนียมเกรด 12 มีความหนาแน่นต่ํากว่าสแตนเลสและวัสดุอื่น ๆ ซึ่งส่งเสริมลักษณะเบาของมันเช่น สาขาอากาศและรถยนต์.

7. ความเข้ากันได้ทางชีวภาพ:

   • เช่นเดียวกับเหล็กเหล็กไทเทเนียมอื่นๆ เกรด 12 เป็นเหล็กที่เข้ากันได้ทางชีวภาพ ซึ่งหมายความว่ามันไม่เป็นพิษ และจะไม่ทําให้เกิดปฏิกิริยาที่ไม่ดี เมื่อเข้าสัมผัสกับเนื้อเยื่อมนุษย์คุณสมบัตินี้ทําให้มันเหมาะสําหรับการใช้ในเครื่องปลูกทางการแพทย์.

การใช้งานของไทเทเนียมเกรด 12

เนื่องจากคุณสมบัติที่โดดเด่นของมัน, ไทเทเนียมเกรด 12 ถูกใช้อย่างแพร่หลายในอุตสาหกรรมที่ต้องการวัสดุที่มีความแข็งแรงสูง, weldability ดี, และความทนทานต่อการกัดกร่อนเฉพาะเจาะจง.บางส่วนของการใช้งานหลักประกอบด้วย:

1. การแปรรูปทางเคมี:

   • เครื่องแลกเปลี่ยนความร้อน ระบบปฏิกิริยา ถัง และท่อที่ใช้ในอุตสาหกรรมเคมี โดยเฉพาะอย่างยิ่งในที่ที่มีกรดรุนแรง (เช่นกรดซัลฟูริก,กรดไฮโดรคลอริก) หรือสารกัดอื่นๆ
   • มันถูกใช้ทั่วไปสําหรับส่วนประกอบในโรงชําระน้ํา, การผลิตยา, และโรงงานปิโตรเคมี.

2. การบินอวกาศ:

   • ทิตาเนียมเกรด 12 สามารถใช้ในส่วนประกอบของเครื่องบิน โดยเฉพาะอย่างยิ่งในอุปกรณ์อุณหภูมิสูงและทนทานต่อการกัดกร่อน เช่น ส่วนเครื่องยนต์ ปีกตุลาการ และระบบไอออก
   • มันมีประโยชน์โดยเฉพาะอย่างยิ่งในอุปกรณ์อากาศ ที่ทั้งความแข็งแรงและการลดน้ําหนักเป็นสิ่งจําเป็น

3. ทหารเรือ:

   • องค์ประกอบที่ใช้ในสภาพแวดล้อมน้ําทะเล เช่น หม้อพัดพัด, เครื่องแลกเปลี่ยนความร้อน, วาล์ว และองค์ประกอบโครงสร้างอื่นๆ ในเรือและแพลตฟอร์มนอกทะเล

4. การผลิตพลังงาน:

   • มันถูกใช้ในโรงงานพลังงานนิวเคลียร์สําหรับองค์ประกอบที่ต้องการความทนทานต่อการกัดกร่อนสูง ทั้งต่อสภาพแวดล้อมภายในและอุณหภูมิสูง เช่น เครื่องผลิตควายและระบบเย็น

5. อุปกรณ์การแพทย์

   • อุปกรณ์ประกอบตัว เช่นข้อกระดูกไหล่, รอยเข่า, และอุปกรณ์ประกอบฟัน มีประโยชน์จากความเข้ากันและความแข็งแรงของไทเทเนียมเกรด 12
   • ใช้ในเครื่องมือศัลยกรรมและเครื่องมือขั้นเทียม

6. โรงงานลดเกลือ:

   • ทิตาเนียมเกรด 12 เหมาะสําหรับการใช้งานในโรงงานลดเกลือที่เผชิญกับน้ําเกลือและสารสกัดอื่น ๆความต้านทานต่อการแตกของความเครียดที่เกิดจากคลอริดเป็นข้อดีสําคัญ.

ข้อดีของไทเทเนียมเกรด 12:

• ความต้านทานต่อการกัดกรองที่ดีเยี่ยม: ดีกว่าวัสดุอื่น ๆ ในสภาพแวดล้อมที่รุนแรงเช่นกรดและน้ําทะเล
• ความสามารถในการผสมผสานที่ดี: การผสมผสานง่ายกว่าสกัดเหล็กไทเทเนียมอื่น ๆ ทําให้มันมีความหลากหลายในการผลิต
• แข็งแรงและเบา: มีความแข็งแกร่งสูงในขณะที่เบากว่าสแตนเลสอื่น ๆ มากมาย, โดยเฉพาะเหล็กไร้สแตนเลส, ซึ่งจําเป็นสําหรับการใช้งานด้านอากาศและท้องทะเล.
• ความเข้ากันได้ทางชีวภาพ: ปลอดภัยสําหรับการใช้ทางการแพทย์ มีอายุการใช้ยาวนาน และการปฏิเสธในร่างกายของมนุษย์น้อยที่สุด

ข้อเสียของไทเทเนียมเกรด 12:

• ค่าใช้จ่าย: สายเหล็กไทเทเนียม รวมถึงเกรด 12 ราคาแพงกว่าวัสดุอื่นๆ เช่น เหล็กไร้ขัด หรืออลูมิเนียม ซึ่งสามารถจํากัดการใช้งานในแอพลิเคชั่นที่มีความรู้สึกต่อค่าใช้จ่าย
• ความยากลําบากในการแปรรูป: ในขณะที่มันสามารถแปรรูปได้ สหรัฐทิตาเนียมมีความชุ่มชื่นต่อการแข็งแรงในการทํางาน และต้องระวังพิเศษระหว่างการแปรรูปเพื่อหลีกเลี่ยงการเสียหายของเครื่องมือและชิ้นงาน
• การมีอยู่อย่างจํากัด: ทิตาเนียมเกรด 12 อาจจะไม่มีอยู่อย่างกว้างขวางเช่นเกรดทิตาเนียมที่ทั่วไปกว่า และการหาแหล่งที่ใช้งานของวัสดุบางครั้งอาจยากขึ้นหรือแพงกว่า

ขั้นตอนการผลิตสําหรับหัวจานทิตาเนียม

การผลิตหัวจานไทเทเนียมมีหลายขั้นตอนที่สําคัญเพื่อให้แน่ใจว่าวัสดุตอบสนองความต้องการที่เข้มงวดของความแข็งแรง, ความต้านทานต่อการกัดสนองและการเสร็จผิวนี่คือวิธีการผลิต:

การผลิตชิ้นแรกของแผ่นไทเทเนียมหรือแผ่นเหล็กเคลือบ

• กระบวนการ: การผลิตเริ่มต้นด้วยการสร้างแผ่นไทเทเนียมหรือแผ่นเหล็กเคลือบแผ่นเหล่านี้เป็นทิตานีียมบริสุทธิ์หรือเหล็กผสมทิตานีียม และยังสามารถรวมการเคลือบด้วยโลหะอื่น ๆ สําหรับคุณสมบัติที่เพิ่มเติม.
• การ ตรวจ สอบ: พล็อต แรก ๆ จะ ถูก ตรวจ สอบ เพื่อ พบ ความ อ่อนแอ ใน วัสดุ เช่น ความ แปรก, ความ ไม่ สอดคล้อง, หรือ ความ ไม่ สะอาด.

การทําความสะอาดและบดผิวแผ่น

• กระบวนการ: พื้นผิวของแผ่นไทเทเนียมถูกทําความสะอาดอย่างละเอียด เพื่อกําจัดการออกซิเดชั่น, ไขมัน, หรือปนเปื้อนอื่น ๆ.พื้นผิวถูกบดจนเรียบ เพื่อเตรียมการสําหรับกระบวนการสร้าง.

การ ป้องกัน ผิว และ การ สี

• กระบวนการ: การเคลือบป้องกันถูกนําไปใช้กับแผ่นเพื่อป้องกันความเสียหายระหว่างกระบวนการพัฒนาและการจัดการสีสามารถนําไปใช้เพื่อให้ความทนทานต่อการกัดกร่อนมากขึ้น หรือเพื่อเป้าหมายด้านความงาม.

การปรับปรุง (ปรับปรุงร้อนหรือเย็น)

• กระบวนการ: ผนังไทเทเนียมจะกลายเป็นรูปร่างของจาน, ทั้งผ่านการสร้างร้อน (ในอุณหภูมิที่สูงขึ้นเพื่อเพิ่มความสามารถในการปรับปรุง) หรือการสร้างเย็น (ในอุณหภูมิห้อง).กระบวนการนี้ออกแบบแผ่นในรูปแบบหัวจานที่ต้องการ, ซึ่งอาจมีรูปเป็นครึ่งโลก, กลม หรือทรงโขน

การ เตรียม การ ตัด และ การ บด

• กระบวนการ: หลังจาก การ รูป แบบ แล้ว หัว จาน จะ ได้ เตรียม ไว้ สําหรับ การ ตัด.

พริกเกิล

• กระบวนการ: การบด หมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักหมักขั้นตอนนี้ทําให้แน่ใจว่าหัวจานมีพื้นผิวที่สะอาดสําหรับการแปรรูปต่อไป.

การทดสอบ UT & PT

• กระบวนการ: การทดสอบ Ultrasonic (UT) และการทดสอบ Penetrant (PT) จะดําเนินการเพื่อตรวจพบความบกพร่องภายในหรือพื้นผิววิธีการทดสอบที่ไม่ทําลายเหล่านี้รับประกันความสมบูรณ์แบบโครงสร้างของหัวจานไททานีม.

การเคลือบผิวตามที่ต้องการ

• กระบวนการ: หากต้องการการทําปลายพื้นผิวเฉพาะเจาะจง (ตัวอย่างเช่น กระจ่างกระจ่างสูงหรือสีซาติน) การเคลือบทําเพื่อบรรลุลักษณะที่ต้องการและความเรียบ.นี้ยังเพิ่มความทนทานต่อการกัดกร่อนของพื้นผิว.

การตรวจสอบครั้งสุดท้าย

• กระบวนการ: การตรวจสอบสุดท้ายจะดําเนินการเพื่อให้แน่ใจว่าหัวจานไททานิียมตอบสนองความต้องการทั้งหมดที่กําหนดไว้ รวมถึงขนาด มาตรฐานคุณภาพ และเกณฑ์การทํางานความบกพร่องหรือความแตกต่างใด ๆ จะถูกแก้ไขก่อนที่จะก้าวไปสู่ขั้นตอนต่อไป.

การบรรจุ

• กระบวนการ: เมื่อหัวจานไทเทเนียมผ่านการตรวจสอบทั้งหมด, มันถูกบรรจุอย่างรอบคอบสําหรับการส่ง. การบรรจุป้องกันหัวจานจากความเสียหายระหว่างการขนส่ง,ให้แน่ใจว่าพวกมันจะมาถึงสถานที่ติดตั้งในสภาพดีเยี่ยม.

การใช้งานของ Titanium Elliptical Head:

รายละเอียดของหัวไทเทเนียม:

สารประกอบเคมี

คุณสมบัติทางกล
