หัวครึ่งกลมไทเทเนียมเป็นองค์ประกอบที่สําคัญในภาชนะความดัน ถังและปฏิกิริยาที่ใช้ในอุตสาหกรรมต่างๆ รวมถึงการแปรรูปเคมี, ปิโตรเคมี, ท้องอากาศ และเรือหัวครึ่งกลมเหล่านี้มักจะเกิดจากเหล็กผสมไทเทเนียมที่มีคุณภาพสูง เช่น เกรด 2 (Gr2), เกรด 5 (Gr5) และเกรด 7 (Gr7) ซึ่งมีคุณสมบัติที่พิเศษในการจัดการความดัน, ความต้านทานต่อการกัดสลายและอุณหภูมิสูง

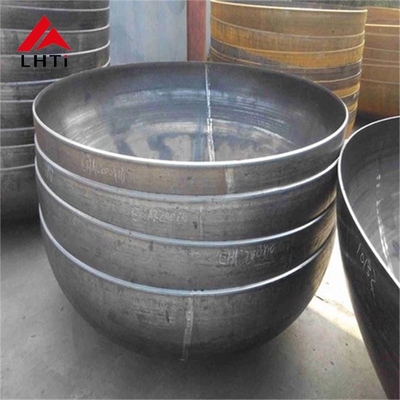

หัวครึ่งโลกทรงจานไทเทเนียม

หัวแบบครึ่งกลมทรงจาน เป็นหนึ่งในชนิดของหัวภาชนะความดันที่ทั่วไปรูปแบบครึ่งกลม เหมาะสําหรับการใช้งานความดัน เนื่องจากมีประสิทธิภาพทางโครงสร้างในการกระจายความดันอย่างเท่าเทียมกันทั่วพื้นผิวทิตาเนียมเหมาะสมสําหรับการใช้งานเหล่านี้ เนื่องจากความแข็งแรงและความหนักที่สูงและความทนทานต่อการกัดกร่อน

สารสกัดไทเทเนียมที่ใช้สําหรับหัวถังระบายน้ํา

1. ไทเทเนียมเกรด 2 (Gr2) หัวครึ่งโลก

• เกรด 2 เป็นสับสนธิไทเทเนียมบริสุทธิ์ที่ใช้กันทั่วไปในทางพาณิชย์ มันมีความทนทานต่อการกัดกรองได้ดีเยี่ยม โดยเฉพาะในกรด คลอรีด และน้ําทะเลทําให้มันเหมาะสมสําหรับสภาพแวดล้อมที่เกิดการกัดกร่อนเป็นปัญหาที่สําคัญแต่ความแข็งแกร่งสูงก็ไม่สําคัญนัก
• การประยุกต์ใช้: เครื่องปฏิกิริยาเคมี, ถังเก็บของ, การประยุกต์ใช้ในทะเล, โรงงานลดเกลือน้ําทะเล, และเครื่องแลกเปลี่ยนความร้อน
• ข้อดี:
  • ทนทานต่อการกัดกัดทั่วไป
  • ความสามารถในการปั่นได้ดีเยี่ยม
  • ราคาต่ํากว่า เทียบกับเหล็กผสมไทเทเนียมความแข็งแรงสูงกว่า
  • เหมาะสําหรับความดันและอุณหภูมิที่ปานกลาง

2ทิตานีมเกรด 5 (Gr5) หัวครึ่งโลก (Ti-6Al-4V)

• เกรด 5 (Ti-6Al-4V) เป็นเหล็กสแตนเลสอัลฟา-เบต้า ที่มีความแข็งแรงสูงกว่าเกรด 2 เนื่องจากมีอะลูมิเนียมและวานาดิอุมการใช้งานอุณหภูมิสูง.
• การประยุกต์ใช้: ส่วนประกอบเครื่องบิน, เรือแรงดันสูง, ระบบปฏิกิริยา, เครื่องแลกเปลี่ยนความร้อน, และน้ํามันและก๊าซ
• ข้อดี:
  • อัตราความแข็งแกร่งต่อน้ําหนักสูง
  • ผลงานที่ดีกว่าในอุณหภูมิสูง (ถึงประมาณ 400 °C)
  • ความทนทานต่อการเกรดที่ดี แต่ไม่ทนต่อกรดรุนแรงเท่าเกรด 2
  • เหมาะสําหรับการใช้งานความเครียดสูง เช่น ถังความดันและโรงงานปฏิกิริยา

3. ไทเทเนียมเกรด 7 (Gr7) หัวครึ่งโลก

• เกรด 7 (Ti-0.2Pd) เป็นเหล็กผสมไทเทเนียม-พัลลาเดียม ที่ถูกออกแบบมาโดยเฉพาะสําหรับการใช้ในสภาพแวดล้อมที่เกรี้ยวมากซึ่งเพิ่มความทนทานต่อกรดลด (เช่นกรดซัลฟูริก) และสารเคมีรุนแรงอื่น ๆ.
• การใช้งาน: การแปรรูปเคมี, อุตสาหกรรมปิโตรเคมี, และการใช้งานอื่น ๆ ที่ต้องการความทนทานต่อการกัดกรองที่ดีกว่า
• ข้อดี:
  • ทนทานกับกรดซัลฟูริกและคลอรีนได้ดีมาก
  • เหมาะสําหรับสภาพแวดล้อมทางเคมีที่รุนแรงมาก รวมถึงกรดไฮโดรคลอริก
  • ให้ทั้งความแข็งแรงและความทนทานต่อการกัดกร่อนที่ดีเยี่ยม โดยเฉพาะในการลดกรด
  • เหมาะสําหรับการใช้งานที่มีความเกรดสูง ซึ่งจะทําให้เกรด 2 หรือเกรด 5 ละลาย

การผลิตหัวหมึกทรงจานจากไทเทเนียม

กระบวนการผลิตสําหรับหัวครึ่งกลมทรงจานไททานีมีหลายขั้นตอนสําคัญ:

1. การเลือกวัสดุ: เลือกเหล็กผสมไทเทเนียมที่เหมาะสม (Gr2, Gr5, หรือ Gr7) โดยพิจารณาความแข็งแรง, ความทนทานต่อการกัดสั่น และความต้องการอุณหภูมิของการใช้งาน

2. การออกแบบ: ใบไทเทเนียมถูกทําความร้อนแล้วออกเป็นรูปจานหรือรูปครึ่งกลม. เทคนิคที่ใช้มี:

   • การวาดลึก: กระบวนการที่แผ่นแผ่นถูกวาดเป็นรูปร่างของครึ่งโลก โดยใช้อัด
   • การกด: การใช้แรงกดเพื่อสร้างไทเทเนียมให้เป็นรูปร่างที่ต้องการ
   • การปรับปรุงแบบร้อน: การปรับปรุงความร้อนของไทเทเนียมให้สูงเพื่อทําให้มันสามารถปรับปรุงได้มากขึ้นก่อนการปรับปรุง

3. การเชื่อม: หากหัวจานต้องเชื่อมต่อกับร่าง cylindrical หรือส่วนประกอบอื่น ๆ การเชื่อมแบบแม่นยําสูง เช่น TIG (Tungsten Inert Gas) การเชื่อมทิตาเนียมมีความรู้สึกต่อการปนเปื้อนในระหว่างการผสม, ดังนั้นกระบวนการต้องดําเนินการในสภาพแวดล้อมที่ควบคุม (มักใช้ก๊าซ inert เพื่อหลีกเลี่ยงการออกซิเดน)

4. การบําบัดพื้นผิว: หลังการปั้นหัวไทเทเนียมสามารถผ่านการบําบัดพื้นผิว เช่น

   • พิกเกิล: การรักษาทางเคมีเพื่อกําจัดชั้นออกไซด์และปรับปรุงคุณภาพผิว
   • Passivation: กระบวนการที่เพิ่มชั้นออกไซด์ธรรมชาติของไทเทเนียม เพิ่มความทนทานต่อการกัดกร่อน
   • การเคลือบ: เพื่อเหตุผลด้านความสวยงามหรือการทํางาน โดยเฉพาะในการใช้งานที่ต้องการพื้นผิวเรียบ

5. การตรวจสอบและการทดสอบ: วิธีการตรวจสอบอย่างเข้มงวดถูกใช้เพื่อรับรองคุณภาพและความสมบูรณ์แบบของหัวไทเทเนียม:

   • การตรวจสอบทางสายตา เพื่อตรวจพบความบกพร่องของพื้นผิว
   • การทดสอบที่ไม่ทําลาย (NDT) เช่น การทดสอบ ultrasonic หรือการตรวจสอบ X-ray เพื่อค้นพบความบกพร่องภายใน
   • การทดสอบความดันเพื่อยืนยันความสมบูรณ์แบบทางโครงสร้างของหัวสําหรับการใช้งานที่กําหนด

กระบวนการผลิตของหัวหมึกทรงจานทิตานีียม

กระบวนการผลิตหัวครึ่งกลมทรงจานไททานีมีหลายขั้นตอน, รวมถึง:

1. การคัดเลือกวัสดุ: ใบของไทเทเนียมเกรด 2 หรือเกรด 5 ถูกเลือกขึ้นอยู่กับความต้องการเฉพาะของการใช้งาน

2. การออกแบบ: ผนังไทเทเนียมถูกทําความร้อนจนถึงอุณหภูมิที่เหมาะสําหรับการออกแบบ, แล้วมันถูกกดหรือดึงมาในรูปร่างครึ่งกลม.การสร้างแบบร้อนหรือเทคนิคการกด

3. การเชื่อม: หากหัวจานต้องเชื่อมกับส่วนอื่น ๆ เช่น ร่างทรงกระบอก, เทคนิคการเชื่อมความละเอียดเช่นการเชื่อม TIG (Tungsten Inert Gas welding) ใช้ในการเชื่อมส่วนไทเทเนียม.ต้องระวัง เพื่อหลีกเลี่ยงการปนเปื้อน และรักษาความสมบูรณ์ของวัสดุ.

4. หลังการแปรรูป: หลังจากที่หัวถูกสร้างและผสมผสาน มันอาจผ่านกระบวนการเพิ่มเติม เช่น การบดเพื่อกําจัดออกไซด์ การเคลือบเพื่อปรับปรุงการทําผิวหรือ passivation เพื่อเพิ่มความต้านทานต่อการกัดกร่อน.

5. การทดสอบและการตรวจสอบ: หัวเสร็จได้รับการตรวจสอบการควบคุมคุณภาพอย่างเข้มงวด รวมถึงการทดสอบที่ไม่ทําลาย (NDT) เช่น X-ray การทดสอบ ultrasonic หรือการทดสอบความดันเพื่อให้มั่นใจว่าพวกมันตรงกับมาตรฐานความแข็งแรงและความทนทานที่ต้องการ.

กระบวนการผลิตหัวไทเทเนียม Hemispherical

หัวครึ่งกลมไทเทเนียมมักถูกผลิตโดยใช้กระบวนการ เช่น การวาดลึก, การสร้างร้อน, หรือการกด. กระบวนการทั่วไปรวมถึง:

1. การเตรียมแผ่น: กระดาษเหล็กไทเทเนียมถูกตัดเป็นขนาดที่ต้องการ
2. การปั้น: ผนังไทเทเนียมถูกทําความร้อนแล้วกดหรือดึงมาเป็นรูปร่างแบบครึ่งกลม โดยใช้เครื่องพิมพ์หรือเครื่องปั้น
3. การเชื่อม: หากจําเป็น หัวครึ่งกลมจะเชื่อมกับร่างกระบอกของภาชนะหรือถังการปั่นไทเทเนียมต้องควบคุมความร้อนและสภาพแวดล้อมในการปั่นอย่างละเอียด เพื่อป้องกันการปนเปื้อน.
4. หลังการแปรรูป: หลังจากการปั้นและผสมผสาน หัวหมึกไทเทเนียมอาจได้รับการรักษา เช่น การบด, การเคลือบ, หรือ passivation เพื่อเพิ่มความทนทานต่อการกัดสั่นและคุณภาพผิว

ข้อดีของหัวทิตาเนียมครึ่งโลก

1. ความต้านทานต่อการกัดกรอง:
   • สายเหล็กไทเทเนียม โดยเฉพาะชั้น 1 และชั้น 2 เป็นที่รู้จักกันดีด้วยความทนทานต่อการกัดกร่อนที่สูงกว่า ซึ่งเป็นสิ่งสําคัญในสภาพแวดล้อมทางเคมีและทางทะเล
2. อัตราความแข็งแรงต่อน้ําหนัก:
   • ไทเทเนียมมีอัตราความแข็งแรงสูงต่อน้ําหนัก ซึ่งหมายความว่าหัวสามารถทนความดันภายในที่สูงได้ โดยไม่ต้องเพิ่มน้ําหนักอย่างมากซึ่งเป็นสิ่งสําคัญในอุตสาหกรรม เช่น การบินและท้องทะเล.
3. อายุยาว:
   • เนื่องจากไทเทเนียมมีความทนทานต่อการกัดกรองที่ดีมาก หัวครึ่งโลกที่ทําจากวัสดุนี้มีอายุการใช้งานยาวนานและการบํารุงรักษาน้อย
4. ทนต่ออุณหภูมิสูง
   • ทิตาเนียมเกรด 5 โดยเฉพาะอย่างยิ่ง เหมาะสําหรับการใช้งานในอุณหภูมิสูง เพื่อให้ความสมบูรณ์แบบของโครงสร้างในสภาพแวดล้อมความร้อนสูง
5. ความเข้ากันได้ทางชีวภาพ:
   • ทิตาเนียมเกรด 1 และเกรด 2 มีความสอดคล้องทางชีวภาพ ทําให้มันเหมาะสําหรับการใช้ในอุปกรณ์การแพทย์ เช่น อุปกรณ์ฝังและเครื่องมือการผ่าตัด

การใช้งานของหัวทิตาเนียมครึ่งโลก

1. ภาชนะความดัน:
   • ใช้ในอุตสาหกรรม เช่น ปิโตรเคมี, ยา, และการแปรรูปอาหารที่ความดันภายในต้องถูกควบคุมอย่างปลอดภัย
2. เครื่องเปลี่ยนความร้อน:
   • หัวไทเทเนียมถูกใช้ในเครื่องแลกเปลี่ยนความร้อน เนื่องจากความทนทานต่อการกัดสนองและความสามารถในการทนความหน่วงร้อนสูง
3. ถังเก็บของ:
   • ใช้ในถังเก็บของที่ต้องการความทนทานที่ดีต่อการกัดกร่อนจากสารเคมีหรือกรด
4. การบินอวกาศ:
   • ความแข็งแรงและคุณสมบัติความเบาของไทเทเนียมทําให้มันเหมาะสมสําหรับการใช้งานด้านอากาศ อาทิในถังน้ํามันและส่วนประกอบที่มีความดัน
5. การใช้งานทางทะเล:
   • เหมาะสําหรับการติดต่อกับน้ําทะเล ที่ความทนทานของไทเทเนียมต่อการกัดกร่อนที่เกิดจากคลอริดเป็นสิ่งสําคัญ
6. การผลิตพลังงาน:
   • ใช้ในการก่อสร้างเรอคเตอร์และส่วนประกอบความดันสูงและอุณหภูมิสูงอื่น ๆ ในอุตสาหกรรมการผลิตพลังงาน

ประเภทของหัวจานตามรูปร่าง

หัวจานถูกจัดลําดับขึ้นอยู่กับรูปร่างทางกณิตศาสตร์ของพวกเขา และแต่ละชนิดให้บริการความต้องการโครงสร้างหรือการทํางานเฉพาะเจาะจง

หัวขอบ:

• หัวเหล่านี้มีพื้นผิวที่คอนเว็กซ์ข้างนอก และมักจะใช้เพื่อรับรองความสมบูรณ์แบบทางโครงสร้างของถังที่ต้องทนความดันภายใน
• ตัวอย่างประกอบด้วยหัวครึ่งกลม หัวโอวาล หัวดิสก์ และหัวกลมที่ไม่มีขอบ
• หัวครึ่งกลมมักจะใช้ในภาชนะความดันสูง เพราะรูปร่างของมันสามารถกระจายความดันภายในได้อย่างเท่าเทียมกัน
• หัวโอวาลและหัวแผ่นยังสามารถใช้ได้ขึ้นอยู่กับการออกแบบและความต้องการความดัน
• กระปุกแก๊สบางกระปุกใช้หัวด้านในคอนเว็กซ์ บางครั้งเรียกว่าหัวด้านล่างรวม ซึ่งเพิ่มความแข็งแรงและความปลอดภัยโดยการจัดจําหน่ายภาระได้อย่างมีประสิทธิภาพมากขึ้น

หัวทรงโคลน:

• หัวทรงโขนมีรูปร่างทรงโขน และมักจะใช้ในแอพพลิเคชั่นที่จําเป็นต้องมีการเปลี่ยนระหว่างรูปร่างทรงกระบอกและรูปร่างทรงโขนเช่นในเรอคเตอร์และหอคอยบางชนิด.
• หัวเหล่านี้มีประโยชน์โดยเฉพาะอย่างยิ่งในการจัดการทั้งความเครียดภายในและภายนอกเนื่องจากธรรมชาติของมันที่กระชับ

หัวเรียบ:

• หัวเรียบไม่ค่อยจะพบได้มากนักจากหัวคอนเว็กซ์หรือคอนิกส์ และใช้ในถังที่ความดันภายในค่อนข้างต่ําหรือไม่มีการผลิตและปั่นมันง่ายกว่า แต่โดยทั่วไปไม่ค่อยมีประสิทธิภาพในการจัดการความดันภายในที่สูง.

รูปแบบการผสม:

• บางหัวรวมรูปร่างทางกณิตศาสตร์ที่แตกต่างกันเพื่อบรรลุผลประโยชน์การออกแบบหรือโครงสร้างเฉพาะเจาะจง หัวเหล่านี้อาจรวมรูปร่างแบบคอนเว็กซ์และคอนเว็กซ์ หรือใช้องค์ประกอบเรียบและคอนเว็กซ์เพื่อตอบสนองความต้องการทางการทํางานของเรือ.

รายละเอียดของหัวไทเทเนียม:

สารประกอบเคมี

คุณสมบัติทางกล
