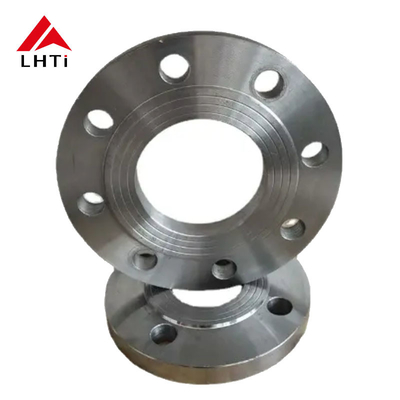

ทิตาเนียมแผ่น Flange Flat DIN มาตรฐาน Gr1 Gr2 Gr5 PLRF Flange Pipe Flange Plate สําหรับระบบท่อ

ทิตาเนียมแผ่น Flange Flat DIN มาตรฐาน Gr1 Gr2 Gr5 PLRF Flange Pipe Flange Plate สําหรับระบบท่อ

1. ทิตาเนียมแผ่น Flange Flat DIN มาตรฐาน:

มาตรฐาน DIN: แฟลนจ์สอดคล้องกับมาตรฐานของสถาบันมาตรฐานเยอรมนี (DIN) ซึ่งกําหนดขนาดเฉพาะเจาะจง วัสดุและวิธีการทดสอบเพื่อให้มั่นใจความสอดคล้องและความน่าเชื่อถือมาตรฐาน DIN ที่ใช้กันทั่วไปที่สุดสําหรับฟลานจ์ ได้แก่ DIN 2573, DIN 2576, DIN 2631 ฯลฯ

แฟลนจ์เรียบ: แฟลนจ์เรียบมักมีหน้าเรียบหรือพื้นผิวสําหรับพับกับแฟลนจ์จับคู่, สร้างการเชื่อมต่อที่แข็งแกร่งและแน่น.

2รายละเอียดของเกรด:

เกรด 1 (Gr1):

• วัสดุ: ทิตาเนียมบริสุทธิ์ทางการค้า (99.5% ความบริสุทธิ์) มีความทนทานต่อการกัดกร่อนที่ดีและความยืดหยุ่นที่ดีเหมาะสําหรับการใช้งานที่มีความเครียดต่ําถึงปานกลาง และที่ความทนทานต่อการกัดกร่อนเป็นสิ่งสําคัญ.
• การประยุกต์ใช้: ใช้กันทั่วไปในสภาพแวดล้อมที่มีการกัดกรองสูง เช่น การประมวลผลเคมี, สภาพแวดล้อมทางทะเล และการใช้งานทางการแพทย์บางแห่ง

เกรด 2 (Gr2):

• วัสดุ: ยังเป็นเหล็กผสมไทเทเนียมที่บริสุทธิ์ในทางการค้า (99.2% ความบริสุทธิ์) ซึ่งมีความสมดุลที่ดีของความแข็งแรง, ความยืดหยุ่น และความทนทานต่อการกัดกร่อน
• การประยุกต์ใช้: ใช้ในหลายประเภท อาทิอุตสาหกรรมอากาศ ทะเล และเคมี ที่ต้องการความแข็งแรงปานกลางและความทนทานต่อการกัดกร่อนสูง

ระดับ 5 (Gr5):

• วัสดุ: สายเหล็ก Ti-6Al-4V ซึ่งมีอะลูมิเนียม 6% และวาเนเดียม 4% เป็นสายเหล็กไทเทเนียมที่ใช้กันมากที่สุด เนื่องจากความแข็งแกร่งสูงและความทนทานต่อการกัดกร่อนที่ดี
• การประยุกต์ใช้: กรด 5 ทิตาเนียม flanges ใช้ในสภาพแวดล้อมความเครียดสูง เช่น ท้องอากาศ, การปลูกฝังทางการแพทย์, และระบบท่ออุตสาหกรรม.อัตราความแข็งแรงและน้ําหนักที่สูงทําให้มันเหมาะสมสําหรับการใช้งานเหล่านี้.

PLRF แฟลนจ์:

• PLRF (Plate Raised Face): นี่หมายถึงชนิดของ flange ที่พื้นผิวการปัดยกขึ้นเหนือวงกลมของ bolt เพื่อสร้างการปัดที่แน่นขึ้น หน้าที่ยกขึ้นช่วยสร้างการเชื่อมต่อที่ดีกว่าป้องกันการรั่วไหลโดยมุ่งความดันการปิดที่จุดที่ฟลานจ์จับกับซาก.

การใช้ในระบบท่อ:

• บทบาทของระบบท่อ: ชิ้นผงแผ่นไทเทเนียม (Gr1, Gr2, Gr5) เหล่านี้มักจะใช้ในการเชื่อมส่วนของท่อด้วยกัน. พวกเขาถูกพับกับชิ้นผงที่สอดคล้องของส่วนท่ออื่น, วาล์ว,หรือส่วนประกอบอื่น ๆ. แฟลนจ์และซัคเก็ตทํางานร่วมกันเพื่อให้แน่ใจว่าการปิดกันการรั่ว
• ความต้านทานต่อการกัดกรอง: ไทเทเนียมมีความต้านทานต่อการกัดกรองสูง โดยเฉพาะในสภาพแวดล้อมที่รุนแรง เช่น ระบบเคมีหรือระบบทางทะเล ทําให้ฟลเลนส์เหล่านี้เหมาะสมสําหรับการใช้งานดังกล่าว
• อัตราความแข็งแรงต่อน้ําหนัก: ลักษณะของไทเทเนียมที่เบาทําให้มันมีข้อดีในระบบที่ลดน้ําหนักเป็นสิ่งสําคัญ เช่นในเครื่องบินอากาศหรือเครื่องจักรที่มีประสิทธิภาพสูง

3รายละเอียดของ DIN Flanges:

DIN flanges เป็น flanges ที่สอดคล้องกับมาตรฐานของ German Institute for Standardization (Deutsches Institut für Normung, สั้น DIN) มาตรฐานเหล่านี้กําหนดขนาด, วัสดุ,และวิธีการทดสอบของ flangesDIN flanges ใช้กันอย่างแพร่หลายในอุตสาหกรรม เช่น สารเคมี, พลังงานไฟฟ้า, การสร้างเรือ,และเครื่องบินอวกาศ เนื่องจากคุณภาพสูงและการออกแบบที่แม่นยํา.

DIN flanges มีหลายประเภท แต่ละชนิดเหมาะสําหรับการใช้งานที่แตกต่างกัน เช่น มาตรฐาน DIN 2573 ระบุ flanges คอ weld สําหรับการใช้งานความดันต่ําแฟลนจ์เหล่านี้มีคอยาว ที่กระจายความเครียดได้อย่างมีประสิทธิภาพมากขึ้น; มาตรฐาน DIN 2576 กําหนด flanges ตาบ, ที่ใช้ในการปิดปลายของท่อหรือvalve; มาตรฐาน DIN 2631 กําหนด flanges หน้าเรียบ (FF),โดยทั่วไปใช้กับซัคเกตสําหรับการใช้งานความดันต่ํา; มาตรฐาน DIN 2632 กําหนด Flanges หน้าสูง (RF) ด้วยพื้นที่สูงขึ้นที่ช่วยสร้างการปิดแน่นขึ้นกับการปัก; มาตรฐาน DIN 2633 กําหนด Flanges ประเภทวงแหวน (RTJ),โดยทั่วไปใช้ในระบบความดันสูงที่ต้องการผนึกโลหะต่อโลหะ.

ข้อจําแนกหลักของ Flanges DIN ได้แก่: กว้างนาม (DN) ซึ่งหมายถึงขนาดนามของ Flanges และมักจะตรงกับกว้างภายในของท่อ เช่นDN50 หมายเลขแฟลนซ์สําหรับท่อที่มีกว้างภายใน 50 mm; ความดันระดับ, ซึ่งหมายถึงความดันสูงสุดที่แผ่นขัดสามารถทนได้, กําหนดโดยวัสดุและขนาดของแผ่นขัด; กว้างวงกลมของบอลท์ (BCD),กว้างของวงกลมผ่านศูนย์กลางของหลุม bolt; จํานวนของหลุม bolt โดยทั่วไปจะอยู่ระหว่าง 4 ถึง 12 ขึ้นอยู่กับขนาดของ flange; ขนาดของหลุม bolt กว้างของหลุม bolt ที่ต้องตรงกับ bolts ที่ใช้ในการติดตั้ง;ความหนาของฟลานจ์, ซึ่งขึ้นอยู่กับความดันและขนาด; ประเภทหน้า, ซึ่งหมายถึงพื้นผิวของ flange ที่สัมผัสกับกระปุก, มีในหน้าเรียบ (FF), หน้ายก (RF), หรือประสานชนิดวง (RTJ),ขึ้นอยู่กับประเภทของ flange และเส้นผ่าตัดภายนอก คือเส้นผ่าตัดสูงสุดของ flange

DIN flanges ผลิตจากวัสดุต่าง ๆ โดยทั่วไปรวมถึงเหล็กคาร์บอน, เหล็กไร้ขัดเหล็ก, เหล็กสแตนเลส, ไทเทเนียม, และเหล็กสแตนเลสไนเคิลการเลือกวัสดุขึ้นอยู่กับความต้องการเฉพาะของการใช้งานตัวอย่างเช่น DIN 17100 ใช้กับแผ่นเหล็กคาร์บอน DIN 17440 ใช้กับแผ่นเหล็กไร้ขัด และ DIN 50304 ใช้กับแผ่นเหล็กสแตนเลส

DIN flanges ได้รับการแบ่งกลุ่มโดย PN (ความดันอันดับ 1) ซึ่งแสดงความดันสูงสุดที่ flange สามารถทนได้PN 10 (แรงดันสูงสุด 10 บาร์), PN 16 (ความดันสูงสุด 16 บาร์), PN 25 (ความดันสูงสุด 25 บาร์), PN 40 (ความดันสูงสุด 40 บาร์) และระดับการจองที่สูงกว่าเช่น PN 63 และ PN 100 เหมาะสําหรับระบบความดันสูง

ใบหน้าของ Flange ยังมีหลายประเภท เช่น หน้าราบ (FF) หน้ายก (RF) และข้อประกอบแบบวงแหวน (RTJ) ซึ่งใช้พร้อมกับแผ่นประกอบเพื่อให้แน่ใจว่ามีการปิดการเลือกชนิดของหน้า flange เป็นที่สําคัญขึ้นอยู่กับการใช้งาน.

นอกจากนี้ การออกแบบ DIN flanges ยังพิจารณาความต้องการสําหรับการเข้ากัน bolts และ gasketsโดยทั่วไปผลิตจากเหล็กความแข็งแรงสูงหรือเหล็กไร้ขัดเหล็กเพื่อให้แน่ใจว่าการปิดและการติด; การประกอบการประกอบการประกอบการประกอบการประกอบการประกอบการขึ้นอยู่กับสภาพการทํางานและลักษณะของสื่อ.

ในที่สุด, DIN flanges โดยปกติจะมีข้อมูลสําคัญที่ติดบนพื้นผิวของพวกเขา เช่นโลโก้ของผู้ผลิต, ประเภทของวัสดุ, ความดัน, ขนาด, กว้างเฉพาะ (DN),และหมายเลขมาตรฐาน DIN เพื่อรับประกันคุณภาพและความติดตามได้นอกจากนี้, DIN flanges ผ่านการทดสอบคุณภาพอย่างเข้มงวดระหว่างการผลิต, รวมถึงการทดสอบความดัน, การทดสอบวัสดุ, และการตรวจสอบมิติเพื่อให้แน่ใจว่าพวกเขาตอบสนองความต้องการที่คาดหวัง.

ด้วยการยึดถือมาตรฐาน DIN ผู้ผลิตสามารถรับประกันคุณภาพของฟลานจ์ได้อย่างต่อเนื่องทั่วโลกการให้ความมั่นใจว่า ฟลานจ์จากผู้ผลิตต่าง ๆ จะเข้ากันได้อย่างสมบูรณ์แบบ และตอบสนองความต้องการของระบบท่ออุตสาหกรรมต่าง ๆ.

4รายละเอียดสําหรับ DIN2501 PN40 ทิตาเนียมแผ่น Flange

5. ประโยชน์ของไทเทเนียม Weld Neck Flanges:

อัตราความแข็งแรงสูงต่อน้ําหนัก: ไทเทเนียมมีน้ําหนักเบาและแข็งแรงทั้งคู่ ทําให้มันมีประโยชน์ในการลดน้ําหนักโดยรวมของระบบท่อโดยยังคงความแข็งแรง

ความทนทานต่อการกัดกรองสูงกว่า: ไทเทเนียมมีประสิทธิภาพเฉพาะในสภาพแวดล้อมที่รุนแรงและอุณหภูมิสูง เช่น ที่พบในสารเคมี, ท้องทะเล และการใช้งานด้านอากาศ

ความทนทานและอายุยาวนาน: ฟลานจ์ไทเทเนียมมีอายุการใช้งานยาวนานเนื่องจากความสามารถในการทนต่อการกัดสนอง, การปรับขนาดและการสวมใส่, ผลลัพธ์การบํารุงรักษาและการเปลี่ยนที่น้อยลง

ความทนทานต่ออุณหภูมิสูง: ไทเทเนียมสามารถทํางานได้ในอุณหภูมิที่กว้างขวาง รวมทั้งสภาพความเย็นและอุณหภูมิสูงทําให้มันเหมาะสําหรับการใช้งานอุตสาหกรรมหลากหลาย.

สะสมและแข็งแรง: การออกแบบคอสลัดให้แน่ใจว่าการเชื่อมต่อระหว่าง flange และท่อแข็งแรงและให้การสลับที่เรียบร้อยเพื่อหลีกเลี่ยงความเครียด
