| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | แฟลนจ์ไทเทเนียม |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 5,000 ชิ้นต่อเดือน |

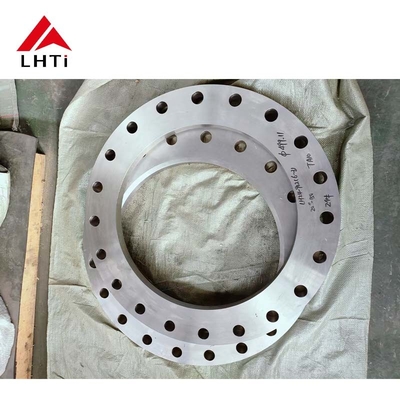

EN1092-01 เฟลนจ์แผ่นมาตรฐาน EN1092-01Gr1 Gr5 Gr7 เฟลนจ์แผ่นไทเทเนียม PN 5 PN 10 สําหรับระบบท่อ
สารเหล็กไทเทเนียม เนื่องจากความทนทานต่อการกัดสนองที่ดี, ความทนทานต่ออุณหภูมิสูง, และความแข็งแรงสูง, ได้ถูกใช้อย่างแพร่หลายในระบบท่อที่มีความต้องการสูงโดยเฉพาะในอุตสาหกรรม เช่น การแปรรูปสารเคมี, การสร้างเรือ, และอากาศ, การใช้งานของ flanges ทิตาเนียมสกัดเหล็กได้รับความสนใจเพิ่มขึ้น.บทความนี้จะสํารวจการออกแบบและการใช้งานของแผ่น flanges ทิตาเนียมสกัดเหล็กตามมาตรฐาน EN1092-01, โดยเน้นเฉพาะการใช้และข้อดีของ PN 5 และ PN 10 แฟลนจ์ความดันในระบบท่อจริง
ประกอบการของ EN1092-01
EN1092-01 เป็นมาตรฐานที่ประกาศโดยองค์กรมาตรฐานยุโรปเกี่ยวกับฟลานจ์ ซึ่งเป็นหลักการเกี่ยวกับการออกแบบ ขนาด วัสดุ ความดันและวิธีการเชื่อมของฟลานจ์มาตรฐานนี้มีบทบาทสําคัญในระบบท่อ และเป็นพื้นฐานสําหรับการออกแบบและผลิตวิศวกรรมทั่วโลกวิธีเชื่อมต่อและความดันที่ต้องการ
แฟลนจ์ถูกจัดหมวดตามมาตรฐาน EN1092-01 รวมถึง แต่ไม่จํากัดเฉพาะ แฟลนจ์แผ่น แฟลนจ์บัตต์เวลด์ แฟลนจ์บล๊อด เป็นต้นแฟลนจ์แผ่น (ยังรู้จักกันว่า แฟลนจ์ล็อส หรือ แฟลนจ์สลิป-ออน) เป็นชนิดทั่วไปที่ใช้ในการเชื่อมต่อท่อสองท่อหรือท่อกับอุปกรณ์อื่น ๆ.
มิติและการออกแบบช่องเจาะของฟลานจ์ยังเป็นประเด็นสําคัญของมาตรฐาน EN1092-01 มาตรฐานนี้กําหนดเส้น径ภายนอก, ความหนา, ขนาดช่องเจาะ, เป็นต้นสําหรับฟลานจ์ที่มีความดันที่แตกต่างกันโดยเฉพาะเจาะจงมาตรฐานนี้ครอบคลุมความดันระดับจาก PN 2.5 ถึง PN 100 โดย PN 5 และ PN 10 เป็นหนึ่งในความดันระดับทั่วไปที่ใช้สําหรับระบบท่อระดับความดันกลาง
การจัดหมวดของมาตรฐาน EN1092-01:
มาตรฐาน EN1092-01 แบ่งแบ่งฟลแลนจ์เป็นหลายประเภท รวมถึงฟลแลนจ์แผ่น, ฟลแลนจ์บัตต์-เวลด์, ฟลแลนจ์บอด, และอื่น ๆขนาดและรายละเอียดอื่น ๆ ของ flanges เหล่านี้ถูกกําหนดขึ้นอยู่กับปัจจัย เช่น ประเภทความดัน, วิธีการเชื่อม และวัสดุที่ใช้ เช่น ขนาดของ flange และแรงกดหมายสําหรับ PN 5 และ PN 10 ถูกออกแบบสําหรับการใช้งานความดันกลาง
ความสัมพันธ์ระหว่างมาตรฐาน EN1092-01 และ Flanges ทิตาเนียม
นอกจากการกําหนดขนาดและความต้องการการทํางานของ flanges มาตรฐาน EN1092-01 ยังเกี่ยวข้องกับการเลือกวัสดุการพิจารณารวมถึงความดัน, ความต้องการความทนทานต่ออุณหภูมิ, สื่อและการกัดกร่อนใช้กันมากขึ้นในฟลแลนจ์ เนื่องจากมันตอบสนองความต้องการความทนทานต่อการกัดกร่อนที่สูงในอุตสาหกรรมต่างๆผงแผ่นเหล็กไทเทเนียมที่สอดคล้องกับมาตรฐาน EN1092-01 กําลังกลายเป็นวัสดุที่เลือกในหลายอุตสาหกรรม
ภาพรวมของเหล็กเหล็กไทเทเนียม:
สายสลัดไทเทเนียม คือ สายสลัดที่ใช้ไทเทเนียม และมีโลหะอื่น ๆ ในปริมาณน้อย เช่น อลูมิเนียม, วานาดิਅਮ, โมลิบเดนัม, เหล็ก และอื่น ๆสารสกัดไทเทเนียมมีชื่อเสียงต่ออัตราความแข็งแรงสูงต่อน้ําหนัก, ความทนทานต่อการกัดกร่อนที่ดี, ความทนทานต่ออุณหภูมิสูง, ความทนทานต่อความเหนื่อยล้า, และความหนาแน่นต่ํา ทําให้มันถูกใช้อย่างแพร่หลายในอุตสาหกรรมอากาศศาสตร์, วิศวกรรมทางเรือ, อุตสาหกรรมเคมี, และอื่น ๆ อีกมากมาย
ประเภทของเหล็กเหล็กไทเทเนียม:
มีหลายประเภทของเหล็กผสมไททานิਅਮ, รวมถึง: ไททานิਅਮบริสุทธิ์ (Gr1, Gr2, ฯลฯ), ไททานิਅਮผสม α-β (Gr5, ฯลฯ) และไททานิਅਮผสม β (Gr23, ฯลฯ).สายเหล็กไทเทเนียมที่แตกต่างกัน มีคุณสมบัติทางกายภาพและกลไกที่แตกต่างกันทําให้มันเหมาะสําหรับการใช้งานที่หลากหลาย
สายเหล็กไทเทเนียม Gr1: สายเหล็กไทเทเนียมบริสุทธิ์ที่รู้จักกันดีด้วยความทนทานต่อการกัดสนิมและการแปรรูปที่ดี โดยทั่วไปใช้ในแอพลิเคชั่นความแข็งแรงต่ําและอุณหภูมิต่ํา
สับสนธิไทเทเนียม Gr5 (Ti-6Al-4V): หนึ่งในสับสนธิไทเทเนียมที่ใช้กันทั่วไป, ซึ่งมีอะลูมิเนียม 6% และวาเนเดียม 4%และความทนทานต่อการกัดกร่อน และถูกใช้อย่างแพร่หลายในอุตสาหกรรมอากาศและเคมี.
Gr7 Titanium Alloy: มีมอลิบเดนัมในปริมาณน้อย และมีความทนทานต่อการกัดกร่อนที่เพิ่มขึ้น, มักถูกใช้ในอุปกรณ์การแปรรูปเคมีและวิศวกรรมเรือ
| สายเหล็กไทเทเนียม | การประกอบ | ความแข็งแรงในการดึง (MPa) | ความแข็งแรงของผลผลิต (MPa) | ความยาว (%) | ความหนาแน่น (g/cm3) | ความทนทานต่อการกัดกร่อน | การใช้งานทั่วไป |
|---|---|---|---|---|---|---|---|
| Gr1 (ไทเทเนียมบริสุทธิ์) | Ti ≥ 99.5% | 240-370 | 170-275 | 24-30 | 4.51 | ดีมาก | ทะเล, การแปรรูปสารเคมี |
| Gr2 (ไทเทเนียมบริสุทธิ์ทางการค้า) | Ti ≥ 99% | 345-485 | 275-380 | 20-30 | 4.51 | ดีมาก | โรงงานเคมี, ทะเล, ท้องอากาศ |
| Gr5 (Ti-6Al-4V) | Ti 90%, Al 6%, V 4% | 900-1100 | 850-1000 | 10-15 | 4.43 | ดีมาก | เครื่องบินอวกาศ, เครื่องแพทย์, เครื่องจักรยานยนต์ |
| Gr7 (Ti-0.15Pd) | Ti 99%, Pd 0.15% | 550-700 | 450-650 | 15-20 | 4.51 | ดีมาก | สาขาเคมี, ทะเล, อุตสาหกรรม |
| Gr23 (Ti-6Al-4V ELI) | Ti 90%, Al 6%, V 4% (ระยะสั้นมาก) | 950-1100 | 880-1000 | 12-15 | 4.43 | ดีมาก |
ข้อดีของฟลแลนจ์เหล็กผสมไทเทเนียม
แฟลนจ์เหล็กไททานีมีข้อดีที่น่าสนใจดังต่อไปนี้:
ความต้านทานต่อการกัดกรอง: สายเหล็กไทเทเนียมมีความต้านทานต่อการกัดกรองจากกรด, แอลคาลี, เกลือ และสื่อเคมีอื่น ๆ มากมาย ทําให้มันเหมาะสมสําหรับอุตสาหกรรมเคมีและการเรือ
ความแข็งแรงสูงและความหนาแน่นต่ํา: สายเหล็กไทเทเนียมมีอัตราความแข็งแรงสูงต่อน้ําหนัก ทําให้มันสามารถทนความกดดันในการทํางานที่สําคัญในขณะที่รักษาน้ําหนักที่ค่อนข้างน้อย
ความทนทานต่ออุณหภูมิสูงที่ดี: แฟลนจ์เหล็กไททานิਅਮสามารถทํางานได้ในอุณหภูมิสูง ทําให้มันเหมาะสําหรับระบบท่อในสภาพแวดล้อมที่มีอุณหภูมิสูง
ความต้องการด้านการออกแบบสําหรับฟลแลนจ์เหล็กผสมไทเทเนียม
ในมาตรฐาน EN1092-01 การออกแบบชลประทานต้องพิจารณาเงื่อนไขการทํางาน ความดันระดับ, วิธีการเชื่อม และวัสดุที่เลือกเมื่อออกแบบแผ่นแผ่นแผ่นเหล็กไทเทเนียม, ความสนใจเฉพาะอย่างยิ่งควรถูกให้กับด้านต่อไปนี้:
ขนาดของฟลานจ์: กว้างภายนอก, ความหนา, and bore size of the flange must comply with the specifications outlined in the EN1092-01 standard to ensure that the flange can withstand operational pressures and connect seamlessly to the pipeline system.
ด้านผิวของฟลันจ์: เพื่อเพิ่มความทนทานต่อการกัดสลาย, ฟลันจ์เหล็กไทเทเนียมมักถูกนําไปปฏิบัติการด้านผิว, เช่น anodizing, ซึ่งช่วยเพิ่มความทนทานของพวกเขา.
3.2 กระบวนการผลิตสําหรับฟลแลนจ์เหล็กผสมไทเทเนียม
การผลิตฟลแลนจ์เหล็กไทเทเนียมมีหลายขั้นตอน รวมถึงการเลือกวัสดุ, การปั้น, การปั่น, และการรักษาผิวการแปรรูปเหล็กไทเทเนียมซับซ้อนกว่าเทียบกับวัสดุอื่น ๆจําเป็นต้องใช้อุปกรณ์และเทคนิคที่เชี่ยวชาญ เพื่อให้ผลิตภัณฑ์ที่จบได้มีคุณภาพสูง
การตรวจสอบคุณภาพและการทดสอบของ Flanges
การควบคุมคุณภาพที่เข้มงวดเป็นสิ่งจําเป็นในการผลิตฟลแลนจ์เหล็กเหล็กไทเทเนียม วิธีการควบคุมคุณภาพทั่วไปประกอบด้วย:
