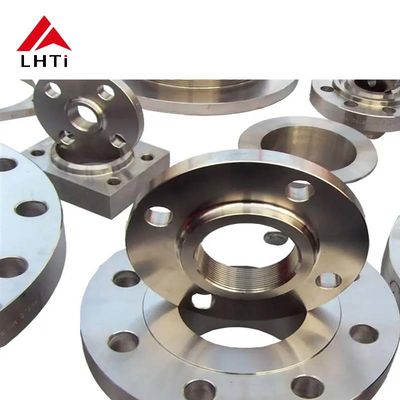

ASME B16.5 ประเภท 150 Ti Gr1 Gr2 ทิตาเนียม Flanges: กระชับบน Flange ยกหน้าสําหรับท่ออุตสาหกรรม
ASME B16.5 Slip-On Flange (SO Flange) Class 150 SORF (Slip-On Raised Face) เป็นชนิดของ Flange ที่ได้รับความนิยมที่รู้จักกันในเรื่องของความน่าเชื่อถือ, การติดตั้งง่าย และผลการปิดที่ดีเยี่ยมโดยเฉพาะในระบบประปาราคาสําหรับประเภท 150 มันถูกออกแบบมาเพื่อรับมือความดันสูงถึง 150 psi ทําให้มันเหมาะสมสําหรับท่อน้ําความดันต่ําถึงกลางการออกแบบ Slip-On ทําให้ flange จะเลื่อนง่าย ๆ บนปลายท่อ, และมันถูกผสมทั้งด้านในและด้านนอกเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยและไม่มีการรั่วการปรับปรุงการสัมผัสของซากเกตและการเพิ่มความสามารถในการปิดทั้งหมด, ป้องกันการรั่วไหลในระบบประปาได้อย่างมีประสิทธิภาพการประกันความทนทานและผลงานที่ยั่งยืนในระบบขนส่งทางน้ํา.
ASME B16.5 Class 150 SORF Raised Face Slip-On Flange ใช้เป็นหลักในระบบประปา, การชลประทานและการจัดการน้ําเสียขั้นตอนการติดตั้งที่ง่ายและความสามารถในการปิดที่แข็งแรงทําให้มันเป็นทางเลือกที่ดีสําหรับทั้งท่อขนส่งน้ําของเทศบาลและอุตสาหกรรมเมื่อเปรียบเทียบกับ flanges ประเพณีนี้ออกแบบให้มีประสิทธิภาพการใช้จ่ายที่ดีกว่าโดยการลดเวลาการติดตั้งและค่าใช้จ่ายในขณะที่รักษาการเชื่อมต่อที่ปลอดภัยและความทนทานต่อการกัดกรองระยะยาว.สรุปคือ ASME B16.5 Class 150 SORF Raised Face Slip-On Flange เป็นทางออกที่เหมาะสมสําหรับระบบประปาทําให้มันสมบูรณ์แบบสําหรับการใช้งานที่ต้องการการขนส่งน้ําที่น่าเชื่อถือ.
ความเข้าใจ ASME B165:มาตรฐาน ASME B16.5 กําหนดการออกแบบ วัสดุ ขนาด ความดัน-อุณหภูมิ และความต้องการการทดสอบสําหรับปักท่อและปักท่อการกําหนด 'ประเภท 150' หมายถึงความดันเฉพาะของฟลานจ์ซึ่งเป็น 150 ปอนด์ต่อสกว.อินช (psi) สําหรับสภาพอุณหภูมิมาตรฐานมาตรฐาน 5 รับประกันว่า flanges ผลิตตามแนวทางของมันยึดถือระดับคุณภาพและการทํางานสูงสําหรับการใช้งานอุตสาหกรรม.
| กว้างขวางของเจาะ | ความยาวผ่านฮับ | ||||||||||||||||||
| ขนาดท่อชื่อ | กว้างด้านนอกของ Flange | ความหนาของแผ่น | ฮับดีอา ณ ฐาน | ยกหน้า Dia. | ฮับดีอา ที่จุดปั่น | สายคอปั่น | สลิปออน | สายคอปั่น | สลิปออน | ||||||||||
| ใน | mm | ใน | mm | ใน | mm | ใน | mm | ใน | mm | ใน | mm | ใน | mm | ใน | mm | ใน | mm | ใน | mm |
| 1/2" | 15 | 3.50 | 88.90 | 0.44 | 11.11 | 1.19 | 30.16 | 1.38 | 34.93 | 0.84 | 21.34 | 0.62 | 15.75 | 0.88 | 22.35 | 1.88 | 47.63 | 0.63 | 15.88 |
| 3/4" | 20 | 3.88 | 98.43 | 0.50 | 12.70 | 1.50 | 38.10 | 1.69 | 42.86 | 1.05 | 26.67 | 0.82 | 20.83 | 1.09 | 27.69 | 2.06 | 52.39 | 0.63 | 15.88 |
| 1′′ | 25 | 4.25 | 107.95 | 0.56 | 14.29 | 1.94 | 49.21 | 2.00 | 50.80 | 1.32 | 33.53 | 1.05 | 26.67 | 1.36 | 34.54 | 2.19 | 55.56 | 0.69 | 17.46 |
| 1-1/4′′ | 32 | 4.63 | 117.48 | 0.63 | 15.88 | 2.31 | 58.74 | 2.50 | 63.50 | 1.66 | 42.16 | 1.38 | 35.05 | 1.70 | 43.18 | 2.25 | 57.15 | 0.81 | 20.64 |
| 1-1/2" | 40 | 5.00 | 127.00 | 0.69 | 17.46 | 2.56 | 65.09 | 2.88 | 73.03 | 1.90 | 48.26 | 1.61 | 40.89 | 1.95 | 49.53 | 2.44 | 61.91 | 0.88 | 22.23 |
| 2′′ | 50 | 6.00 | 152.40 | 0.75 | 19.05 | 3.06 | 77.79 | 3.63 | 92.08 | 2.38 | 60.45 | 2.07 | 52.58 | 2.44 | 61.98 | 2.50 | 63.50 | 1.00 | 25.40 |
| 2-1/2 นิ้ว | 65 | 7.00 | 177.80 | 0.88 | 22.23 | 3.56 | 90.49 | 4.13 | 104.78 | 2.88 | 73.15 | 2.47 | 62.74 | 2.94 | 74.68 | 2.75 | 69.85 | 1.13 | 28.58 |
| 3 นิ้ว | 80 | 7.50 | 190.50 | 0.94 | 23.81 | 4.25 | 107.95 | 5.00 | 127.00 | 3.50 | 88.90 | 3.07 | 77.98 | 3.57 | 90.68 | 2.75 | 69.85 | 1.19 | 30.16 |
| 3-1/2′′ | 90 | 8.50 | 215.90 | 0.94 | 23.81 | 4.81 | 122.24 | 5.50 | 139.70 | 4.00 | 101.60 | 3.55 | 90.17 | 4.07 | 103.38 | 2.81 | 71.44 | 1.25 | 31.75 |
| 4 นิ้ว | 100 | 9.00 | 228.60 | 0.94 | 23.81 | 5.31 | 134.94 | 6.19 | 157.16 | 4.50 | 114.30 | 4.03 | 102.36 | 4.57 | 116.08 | 3.00 | 76.20 | 1.31 | 33.34 |
| 5 นิ้ว | 125 | 10.00 | 254.00 | 0.94 | 23.81 | 6.44 | 163.51 | 7.31 | 185.74 | 5.56 | 141.22 | 5.05 | 128.27 | 5.66 | 143.76 | 3.50 | 88.90 | 1.44 | 36.51 |
| 6 นิ้ว | 150 | 11.00 | 279.40 | 1.00 | 25.40 | 7.56 | 192.09 | 8.50 | 215.90 | 6.63 | 168.40 | 6.07 | 154.18 | 6.72 | 170.69 | 3.50 | 88.90 | 1.56 | 39.69 |
| 8′′ | 200 | 13.50 | 342.90 | 1.13 | 28.58 | 9.69 | 246.06 | 10.63 | 269.88 | 8.63 | 219.20 | 7.98 | 202.69 | 8.72 | 221.49 | 4.00 | 101.60 | 1.75 | 44.45 |
| 10 นิ้ว | 250 | 16.00 | 406.40 | 1.19 | 30.16 | 12.00 | 304.80 | 12.75 | 323.85 | 10.75 | 273.05 | 10.02 | 254.51 | 10.88 | 276.35 | 4.00 | 101.60 | 1.94 | 49.21 |
| 12 นิ้ว | 300 | 19.00 | 482.60 | 1.25 | 31.75 | 14.38 | 365.13 | 15.00 | 381.00 | 12.75 | 323.85 | 12.00 | 304.80 | 12.88 | 327.15 | 4.50 | 114.30 | 2.19 | 55.56 |
| 14 นิ้ว | 350 | 21.00 | 533.40 | 1.38 | 34.93 | 15.75 | 400.05 | 16.25 | 412.75 | 14.00 | 355.60 | 13.25 | 336.55 | 14.14 | 359.16 | 5.00 | 127.00 | 2.25 | 57.15 |
| 16 นิ้ว | 400 | 23.50 | 596.90 | 1.44 | 36.51 | 18.00 | 457.20 | 18.50 | 469.90 | 16.00 | 406.40 | 15.25 | 387.35 | 16.16 | 410.46 | 5.00 | 127.00 | 2.50 | 63.50 |
| 18′′ | 450 | 25.00 | 635.00 | 1.56 | 39.69 | 19.88 | 504.83 | 21.00 | 533.40 | 18.00 | 457.20 | 17.25 | 438.15 | 18.18 | 461.77 | 5.50 | 139.70 | 2.69 | 68.26 |
| 20′′ | 500 | 27.50 | 698.50 | 1.69 | 42.86 | 22.00 | 558.80 | 23.00 | 584.20 | 20.00 | 508.00 | 19.25 | 488.95 | 20.20 | 513.08 | 5.69 | 144.46 | 2.88 | 73.03 |
| 24 นิ้ว | 600 | 32.00 | 812.80 | 1.88 | 47.63 | 26.13 | 663.58 | 27.25 | 692.15 | 24.00 | 609.60 | 23.25 | 590.55 | 24.25 | 615.95 | 6.00 | 152.40 | 3.25 | 82.55 |
เครื่องยนต์ยนต์:ทิตาเนียม (Ti) เป็นวัสดุที่มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ เนื่องจากความทนทานต่อการกัดกร่อน, น้ําหนักเบาและสัดส่วนความแข็งแรงสูงต่อน้ําหนัก.ประเภทของไทเทเนียมถูกจัดลําดับตามความบริสุทธิ์และคุณสมบัติทางกล, โดยเกรด 1 (เกรด 1) เป็นรูปแบบที่บริสุทธิ์ที่สุด และเกรด 2 (เกรด 2) ให้ความแข็งแรงที่ดีกว่า, ทําให้มันเหมาะสําหรับการใช้งานหลาย ๆ อย่าง.
ทิตานีมเกรด 1 (Gr1): ทิตาเนียมเกรด 1 มีความบริสุทธิ์ทางการค้าและมีความทนทานต่อการกัดกรองที่ดีเยี่ยมในสภาพแวดล้อมต่างๆ โดยเฉพาะอย่างยิ่งในการลดกรดและน้ําทะเล,ทําให้มันเหมาะสมสําหรับการใช้งานที่ความทนทานต่อการกัดกรองเป็นข้อต้องการหลัก
ทิตานีมเกรด 2 (Gr2): ทิตาเนียมเกรด 2 แข็งแรงกว่าเกรด 1 และเป็นเหล็กผสมทิตาเนียมที่ใช้กันทั่วไปมันให้ความสมดุลที่ดีระหว่างความแข็งแรงและความยืดหยุ่นในขณะที่ยังคงความทนทานต่อการกัดกร่อนที่โดดเด่นซึ่งทําให้มันเหมาะสมสําหรับการใช้งานในอุตสาหกรรม รวมถึงระบบท่อ
| ปริมาตร | ทิตาเนียม Gr1 | ทิตาเนียม Gr2 |
|---|---|---|
| สารประกอบเคมี | ความบริสุทธิ์สูง, ส่วนใหญ่เป็นไทเทเนียม (Ti 99.5%) | ประกอบด้วยอะลูมิเนียมและเหล็กในปริมาณน้อย (ส่วนใหญ่เป็นไทเทเนียม, มีเหล็ก 0.1-0.2% และอะลูมิเนียมในร่องรอย) |
| ความแข็งแรงในการดึง (MPa) | 240-350 MPa | 350-450 MPa |
| ความยาว (%) | 24% | 20% |
| ความแข็ง | ความแข็งของบรีเนล 120-180 HB | ความแข็งของบรีเนล 160-210 HB |
| ความทนทานต่อการกัดกร่อน | ดีเยี่ยม เหมาะสําหรับสภาพแวดล้อมที่มีการกัดกรองสูง (เช่น น้ําทะเล สารเคมี) | ดี เหมาะสําหรับสภาพแวดล้อมอุตสาหกรรมหลาย |
| ราคาแรงดันที่ใช้ได้ | ประเภท 150 | ประเภท 150 |
| ระยะอุณหภูมิ | -250 °C ถึง 400 °C | -250 °C ถึง 400 °C |
| น้ําหนัก | น้ําหนักเบากว่า (เพราะความบริสุทธิ์สูงกว่า) | หนักกว่า แต่ยังเบากว่าโลหะหลายชนิด |
| ความสามารถในการผสาน | ดีมาก สะดวกต่อ | ดี เหมาะสําหรับวิธีการปั่นทั่วไป |
| การใช้งานทั่วไป | การบินอวกาศ การแปรรูปสารเคมี วิศวกรรมเรือ | โรงงานเคมี อุตสาหกรรมน้ํามันและก๊าซ อุปกรณ์พลังงาน |
การออกแบบ Flange Slip-On:แฟลนจ์ Slip-On ออกแบบมาเพื่อเลื่อนผ่านท่อและต่อมาถูกผสมไว้ในที่, ทั้งภายในและภายนอกเพื่อให้แน่ใจว่ามีรัดแน่น การออกแบบแฟลนจ์นี้มีข้อดีหลายเหตุผล:
ใบหน้าสูง (RF) แฟลนจ์:ใบหน้าที่ยกขึ้น (RF) เป็นลักษณะของฟลแลนจ์ที่ออกแบบมาเพื่อสร้างความแน่นที่ดีขึ้น ฟลแลนจ์ใบหน้าที่ยกขึ้นมีจุดเด่นเล็กน้อยที่ศูนย์กลางของฟลแลนจ์ที่อนุญาตให้แก๊สเกตถูกกดลงอย่างเท่าเทียมกันส่งผลให้การเชื่อมต่อที่ปลอดภัยและกันรั่วมากขึ้นลักษณะนี้มีความสําคัญเป็นพิเศษในระบบความดันสูงและอุณหภูมิสูง
การออกแบบ Raised Face มีประโยชน์เป็นพิเศษในท่อท่ออุตสาหกรรมที่ประสบความดันแปรปรวน เพราะช่วยป้องกันการรั่วไหลและเพิ่มความสมบูรณ์แบบของระบบมันเป็นการออกแบบ flange ที่ใช้ทั่วไปในอุตสาหกรรมที่ความปลอดภัยและการทํางานเป็นสิ่งสําคัญ.
การใช้งานของ ASME B16.5 ประเภท 150 Ti Gr1 และ Gr2 Flanges:ASME B16.5 Class 150 Titanium Gr1 และ Gr2 Slip-On Raised Face Flanges ใช้ในอุตสาหกรรมหลายประเภทที่ต้องการความทนทานต่อการกัดสนิมและผลงานสูงบางส่วนของการใช้งานเหล่านี้ประกอบด้วย:
ASME B16.5 Titanium Slip-On Flange เป็น flange ท่อที่มีประสิทธิภาพสูงที่ออกแบบตามมาตรฐาน ANSI/ASME B16.5มักใช้ในอุตสาหกรรมที่ต้องการความทนทานและความแข็งแรงต่อการกัดกร่อนอย่างพิเศษผลิตจากเหล็กผสมไทเทเนียม เช่น Gr1, Gr2 หรือ Gr5 แฟลนจ์นี้ให้ความทนทานต่อการกัดสนิมที่โดดเด่น โดยเฉพาะในสภาพแวดล้อมที่ท้าทาย เช่น การแปรรูปเคมี น้ําทะเลและอุณหภูมิสูงGr1 และ Gr2 เป็นประเภทของไทเทเนียมที่บริสุทธิ์ในทางการค้า เหมาะสําหรับสภาพแวดล้อมที่ต้องการความทนทานต่อการกัดกรองสูงขณะที่ Gr5 เป็นสลัดที่ให้ความแข็งแรงเพิ่มขึ้นสําหรับการใช้งานที่ต้องการความแข็งแรงทางกลมากขึ้น.
การออกแบบ Slip-On ของ flange นี้ทําให้มันสามารถเลื่อนลงบนท่อได้อย่างง่ายดาย, ด้วยการผสมผสานทั้งด้านในและด้านนอกเพื่อให้แน่ใจว่าการเชื่อมต่อที่ปลอดภัยและไร้การรั่วทําให้มันเป็นทางเลือกที่ดีสําหรับระบบความดันต่ําและปานกลางการจัดตั้ง Raised Face (RF) เสริมพื้นผิวปักของ flange เพิ่มความสามารถในการสร้างปักที่แข็งแกร่งกับ gaskets และลดความน่าจะเป็นของการรั่วไหลแม้ในอุปกรณ์ความดันสูงที่ต้องการการปิดแน่น.
ASME B16.5 ทิตาเนียม Slip-On Flanges มีให้เลือกในระดับความดันต่าง ๆ เช่น ประเภท 150, 300 และ 600 เพื่อตอบสนองความต้องการความดันที่แตกต่างกันแฟลนจ์ประเภท 300 สามารถรับความดันได้สูงถึง 300 psiคุณสมบัติของไทเทเนียมที่เบาและแข็งแรงทําให้ฟลานจ์เหล่านี้เหมาะสมสําหรับการใช้งานที่ข้อจํากัดน้ําหนักเป็นสิ่งสําคัญ เช่นในภาคอากาศศาสตร์หรือน้ํามันและก๊าซในทะเล
ด้วยความทนทานต่อการกัดกร่อนที่เหนือกว่าของมัน แฟลนจ์ไทเทเนียมมีความทนทานสูงในสภาพแวดล้อมที่รุนแรง เช่น การบําบัดน้ําทะเล กระบวนการปิโตรเคมี และการผลิตยาความทนทานนี้ทําให้อุปกรณ์ใช้งานได้ยาวนาน และลดความถี่ของการบํารุงรักษาและเปลี่ยนความทนทานที่ดีต่อการสวมใส่และอุณหภูมิสูงเพิ่มเติมทําให้การทํางานที่น่าเชื่อถือได้ แม้กระทั่งในสภาพอุณหภูมิที่เปลี่ยนแปลง
หนึ่งในข้อดีที่สําคัญของ ASME B16.5 ทิตาเนียม Slip-On Flange คือการติดตั้งง่ายโดยเฉพาะในพื้นที่ที่แคบหรือจํากัด ที่มีข้อจํากัดเวลาและพื้นที่เป็นปัญหาโดยรวมแล้ว ASME B16.5 Titanium Slip-On Flange มีคุณค่าสูงในอุตสาหกรรมต่าง ๆ สําหรับความทนทานต่อการกัดกร่อน ความแข็งแรงสูง ผลงานการปิดดีเยี่ยม และการติดตั้งง่ายทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งานที่ความทนทานและความน่าเชื่อถือเป็นสิ่งสําคัญ.
