| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | สลิปบนหน้าแปลน |
| ขั้นต่ำ: | 100 ชิ้น |
| ราคา: | โปร่ง |
| เงื่อนไขการจ่ายเงิน: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| ความสามารถในการจําหน่าย: | 500 ตัน / ตันต่อเดือน |

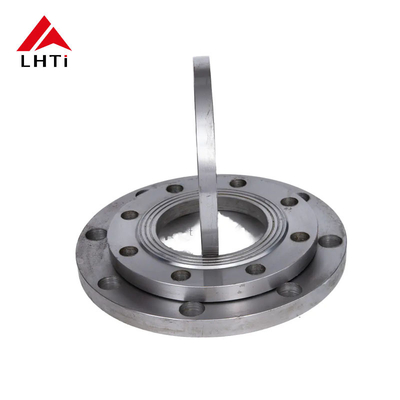

ASME B16.5 ทิตาเนียม Slip-On Flanges with a Raised Face (SORF) เป็นองค์ประกอบสําคัญที่ใช้ในท่อออกแบบเพื่อให้มีการเชื่อมต่อที่มั่นคงที่มีความทนทานต่อการกัดสนองที่ดีและความแข็งแรงทางกลกล่องเหล็กเหล่านี้มีหลายประเภทของเหล็กเหล็กไทเทเนียม รวมถึง Gr2, Gr5 และ Gr7, แต่ละอันมีคุณสมบัติพิเศษเพื่อตอบสนองความต้องการอุตสาหกรรมเฉพาะเจาะจง
ทิตาเนียม Gr2: Gr2 เป็นไทเทเนียมที่บริสุทธิ์ในทางการค้าที่มีความทนทานต่อการกัดสนองที่ดีเยี่ยม ทําให้มันเหมาะสมสําหรับการใช้ในอุตสาหกรรม เช่น การแปรรูปสารเคมี การบํารุงน้ําทะเล และการแปรรูปอาหารGr2 ให้ความสามารถในการปั่นที่ดีและถูกใช้ทั่วไปในสภาพแวดล้อมที่ต้องการความทนทานต่อการกัดกร่อนสูงโดยเฉพาะอย่างยิ่งเมื่อความแข็งแรงเป็นปัญหาน้อยกว่า
ทิตาเนียม Gr5: Gr5 เป็นสับสนธิไทเทเนียมที่รวมไทเทเนียมกับอลูมิเนียมและวานาดิอุม ให้ความแข็งแรงเหนือกว่าเทียบกับ Gr2.แพลตฟอร์มน้ํามันในทะเลGr5 เหมาะสําหรับการใช้งานที่ต้องการทั้งความแข็งแรงและความทนทานต่อการกัดกร่อน
ทิตานีม Gr7: Gr7 เป็นชนิดของทิตาเนียมผสมกับพัลลาเดียม ซึ่งเพิ่มความทนทานต่อการกัดกร่อน โดยเฉพาะในสภาพแวดล้อมที่รุนแรง เช่น น้ําทะเล คลอรีน และกรดแข็งแรงมันถูกใช้ทั่วไปในแอปพลิเคชั่นที่ต้องการผลงานสูงภายใต้สภาพเคมีที่รุนแรงเช่นในอุตสาหกรรมปิโตรเคมีและการผลิตพลังงาน
| ลักษณะ | ทิตาเนียม Gr2 | ทิตาเนียม Gr5 | ทิตานีม Gr7 |
|---|---|---|---|
| การประกอบ | ทิตาเนียมบริสุทธิ์ (ประมาณ 99.2% ทิตาเนียม) | ไทเทเนียม + อลูมิเนียม + วานาเดียม | ไทเทเนียม + พัลลาเดียม |
| ความแข็งแรง | ต่ํา (เหมาะสําหรับการใช้งานความดันต่ํา) | ความแข็งแรงสูง (เหมาะสําหรับความต้องการความแข็งแรงสูง) | ความทนทานต่อการกัดกร่อนที่ดีมาก ความแข็งแรงที่ค่อนข้างสูง |
| ความทนทานต่อการกัดกร่อน | ดีเยี่ยม (เหมาะสําหรับสภาพแวดล้อมที่เกิดจากการกัดกรองทั่วไป) | ดี (เหมาะสําหรับสภาพแวดล้อมที่มีความต้องการการกัดกรองปานกลาง) | ดีเยี่ยม (เหมาะสําหรับสภาพแวดล้อมที่มีการกัดกรองสูง เช่น น้ําทะเล สภาพแวดล้อมที่มีกรด) |
| ความสามารถในการผสาน | ดีมาก | ดี | ดี |
| การใช้งานทั่วไป | การแปรรูปเคมี การแปรรูปน้ําทะเล การแปรรูปอาหาร | สายการบินอวกาศ, พลาตฟอร์มน้ํามันและก๊าซในทะเล, การใช้งานความแข็งแรงสูง | สภาพแวดล้อมปิโตรเคมี, การผลิตพลังงาน, น้ําทะเล และสภาพแวดล้อมที่รุนแรง |
| น้ําหนัก | ความเบา (เหมาะสําหรับการใช้งานเบา) | หนักกว่า (เทียบกับ Gr2) | ความเบา (แต่ไม่เบาเท่า Gr2) |
| ความดันระดับ | ประเภท 150 | ประเภท 150 | ประเภท 150 |
| การออกแบบตรา | ใบหน้าที่ยกขึ้น (RF) | ใบหน้าที่ยกขึ้น (RF) | ใบหน้าที่ยกขึ้น (RF) |
| วิธีการติดตั้ง | Slip-On (ติดตั้งง่าย) | Slip-On (ติดตั้งง่าย) | Slip-On (ติดตั้งง่าย) |
ประเภท 150 หมายถึงความดันการจัดอันดับของ flange ที่สามารถจัดการกับความดันสูงสุด 150 psiให้ความแข็งแรงในการปิดและเชื่อมต่อที่น่าเชื่อถือความดันระดับชั้น 150 ทําให้มันเหมาะสําหรับการใช้งานที่หลากหลายในอุตสาหกรรมต่างๆ
ขนาดของ flanges slip-on ขึ้นอยู่กับขนาดของท่อที่พวกเขามีมุ่งหมายที่จะเชื่อมต่อคลาส 150 แฟลนซ์สไลด์ออน.
| ขนาด (นิ้ว) | กว้างวงกลม Bolt (นิ้ว) | จํานวน Bolts | กว้างของหลุมบอลท์ (นิ้ว) | ความหนาของ Flange (นิ้ว) | ความลึกของฮับ (นิ้ว) |
|---|---|---|---|---|---|
| 1/2" | 2.88 | 4 | 0.75 | 0.875 | 0.875 |
| 3/4" | 3.12 | 4 | 0.75 | 0.875 | 0.875 |
| 1" | 3.50 | 4 | 0.75 | 1.00 | 1.00 |
| 1 1/2 นิ้ว | 4.88 | 4 | 0.88 | 1.12 | 1.12 |
| 2 " | 5.25 | 4 | 0.88 | 1.25 | 1.25 |
| 3" | 6.75 | 6 | 1.00 | 1.50 | 1.50 |
| 4" | 7.88 | 8 | 1.13 | 1.75 | 1.75 |
| 6" | 9.75 | 8 | 1.50 | 2.00 | 2.00 |
| 8" | 11.75 | 8 | 1.75 | 2.25 | 2.25 |
| 10" | 13.50 | 8 | 2.00 | 2.50 | 2.50 |
รายการใบหน้าที่ยกขึ้น (RF)การออกแบบบนแผ่นขัดเพิ่มพื้นที่พื้นผิวการปิด, ปรับปรุงความสามารถในการสร้างผนึกที่แน่นเมื่อคู่กับถุง.การออกแบบนี้มีความสําคัญในการลดความเสี่ยงของการรั่วไหลในระบบความดันสูงหรือที่ต้องการการปิดแน่นใบหน้าที่ยกขึ้นช่วยปรับปรุงผลงานของฟลานจ์ โดยการเพิ่มพื้นที่สัมผัสสําหรับกระปุกและให้ความแน่นที่ดีขึ้น
แฟลนจ์สลิป-ออนจากไทเทเนียมเหล่านี้ถูกใช้อย่างแพร่หลายในอุตสาหกรรมที่ความทนทานต่อการกัดสนิม ความแข็งแรงสูงและผลงานที่น่าเชื่อถือเป็นสิ่งสําคัญ
Gr2, Gr5 และ Gr7 คลาส 150 ASME B16.5 ทิตาเนียม Slip-On Flanges กับหน้ายกเป็นส่วนประกอบสําคัญในระบบท่อท่อและการติดตั้งง่ายด้วยคุณสมบัติพิเศษและการปิดที่น่าเชื่อถือ พวกเขาเป็นที่เหมาะสมสําหรับการใช้ในอุตสาหกรรมที่ต้องการต่างๆ เช่น การแปรรูปเคมี, ปิโตรเคมี, ท้องอากาศ และแพลตฟอร์มนอกทะเล
