แฟลนจ์ไทเทเนียม
Created with Pixso.

ASME B16.5 ประเภท 150 หน้ายก BLRF ทิตาเนียม Blind Flange Ti Gr2 Ti Gr5 Ti Gr7 สําหรับการใช้งานท่ออาชีพ

ASME B16.5 ประเภท 150 หน้ายก BLRF ทิตาเนียม Blind Flange Ti Gr2 Ti Gr5 Ti Gr7 สําหรับการใช้งานท่ออาชีพ

ชื่อแบรนด์: LHTi
เลขรุ่น: หน้าแปลนตาบอด
ขั้นต่ำ: 100 ชิ้น
ราคา: โปร่ง
เงื่อนไขการจ่ายเงิน: L/C, D/A, D/P, T/T, Western Union, MoneyGram
ความสามารถในการจําหน่าย: 500 ตัน / ตันต่อเดือน
ข้อมูลรายละเอียด
สถานที่กำเนิด:
บาวจี ประเทศจีน
ได้รับการรับรอง:
ISO9001,CE,etc
เครื่องมือ:
การคัดเลือกนักแสดง
อัตราความดัน:
พน.10
มาตรฐานสินค้า:
ASME B16.5 แฟลนจ์คอสเวด WNRF
ความทนทานต่อการกัดกร่อน:
ดีมาก
ระยะเวลาการชําระเงิน:
ที/ที, แอล/C ฯลฯ
เส้นผ่าศูนย์กลาง:
ทุกขนาดสามารถปรับแต่งได้
ปะเก๊ะ:
กล่องไม้
มาตรฐานวัสดุ:
ASTMB381
ระดับ:
Gr1,Gr2,Gr5,Gr7,Gr12, เป็นต้น
Face:
MFM
ราคาต่อหน่วย:
25ดอลลาร์สหรัฐ/ชิ้น-85ดอลลาร์สหรัฐ/ชิ้น
ประเภทใบหน้า:
RF, FF, TG, RJ เป็นต้น
การควบคุมคุณภาพ:
การตรวจสอบอย่างมืออาชีพ
ระดับความดัน:
PN1.6-15.0Mpa ชั้น150-900Lb;
สาเหตุ:
ส่านซีเป่าจี้
รายละเอียดการบรรจุ:
กล่องพไลฟู้ดหรือพัลเล็ต หรือตามความต้องการของคุณ
สามารถในการผลิต:
500 ตัน / ตันต่อเดือน
เน้น:

ASME B16.5 ทิตาเนียม Blind Flange

,

โปรเฟชั่นแนล ไพปลายไทเทเนียม Blind Flange

,

ประเภท 150 ทิตาเนียม Blind Flange

รายละเอียดสินค้า

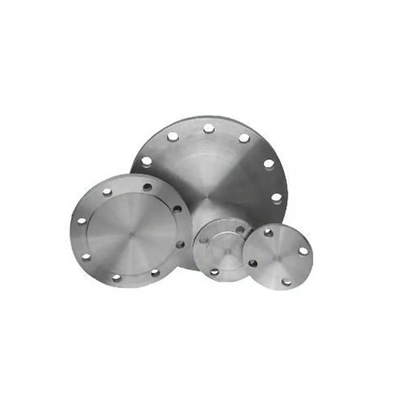

ทิตาเนียม Blind Flange (Ti Gr2, Ti Gr5, Ti Gr7) ASME B16.5 ประเภท 150 BLRF หน้ายกขึ้นสําหรับการใช้งานในท่อ

ภาพรวมสินค้า: ASME B16.5 ทิตาเนียม Blind Flange

ASME B16.5 Class 150 titanium blind flange เป็นชนิดของ flange ที่ผลิตตามมาตรฐาน ASME B16.5 โดยเฉพาะเจาะจงสําหรับการใช้งานความดันต่ํามันมีในหลายประเภทของไทเทเนียม เช่น ไทเทเนียมเกรด 2 (Ti Gr2), ทิตาเนียมเกรด 5 (Ti Gr5) และทิตาเนียมเกรด 7 (Ti Gr7) ด้านล่างมีคําอธิบายรายละเอียดของ ASME B16.5 Class 150 ทิตาเนียม blind flange:

ASME B16.5 ประเภท 150 หน้ายก BLRF ทิตาเนียม Blind Flange Ti Gr2 Ti Gr5 Ti Gr7 สําหรับการใช้งานท่ออาชีพ 0

มาตรฐาน ASME B16.5:

  • สาขาใช้งาน:ASME B16.5 แผนผังรายละเอียดสําหรับมิติ, ความอดทน, วัสดุ, การตรา, และวิธีการทดสอบของ flanges ท่อและ fittings ที่เกี่ยวข้อง.
  • ประเภท 150:การกําหนดประเภท 150 หมายเหตุว่าแผ่นขัดมีแรงดันสูงสุด 150 psi ภายใต้สภาพอุณหภูมิแวดล้อมมาตรฐานความดันอันดับนี้ทําให้มันเหมาะสําหรับการใช้งานความดันต่ํา.

ประเภทของไทเทเนียม:

  • ทิตาเนียมเกรด 2 (Ti Gr2):เกรดนี้เป็นไทเทเนียมบริสุทธิ์ทางพาณิชย์ (ไทเทเนียม CP) ที่รู้จักกันดีด้วยความทนทานต่อการกัดกร่อน, ความสามารถในการปรับปรุง, และความสามารถในการปั่นมันถูกใช้อย่างแพร่หลายในสาขาอุตสาหกรรมต่าง ๆ เนื่องจากคุณสมบัติเหล่านี้.

  • ทิตาเนียมเกรด 5 (Ti Gr5):เรียกว่า Ti-6Al-4V สับสนธิไทเทเนียมนี้ประกอบด้วยไทเทเนียม 90% อลูมิเนียม 6% และวาเนเดียม 4%และอุตสาหกรรมแปรรูปเคมี สําหรับความแข็งแรงสูงความแข็งแรง และความทนต่อความร้อน

  • ทิตาเนียมเกรด 7 (Ti Gr7):ทิตาเนียมเกรด 7 มีปริมาณน้อยของปัลลาเดียม (0.15%) ซึ่งเพิ่มความทนทานต่อการกัดกร่อน โดยเฉพาะในสภาพแวดล้อมการลดและการออกซิเดนเบา ๆทําให้มันเป็นวัสดุที่เหมาะสมสําหรับสภาพแวดล้อมที่มีการกัดกรองสูง เช่น การแปรรูปเคมีและการใช้งานทางทะเล.

ลักษณะการออกแบบ:

  • ประเภทหน้า:แฟลนจ์ตาบอดอาจมีประเภทหน้าที่แตกต่างกัน, รวมถึง Raised Face (RF), Flat Face (FF), หรือ Ring Type Joint (RTJ), ขึ้นอยู่กับความต้องการในการปิดของการใช้งาน.

  • ขนาด:มาตรฐาน ASME B16.5 ให้มาตรฐานแม่นยําสําหรับขนาด เช่น กว้างด้านนอก (OD), กว้างวงกลมของบอลท์ (BC), กว้างรูของบอลท์ (BH), และความหนาโดยรวม (T).มิติเหล่านี้รับประกันว่า flanges เป็นที่สอดคล้องกับอื่น ๆ ASME B16.5 flanges ทําให้สามารถเปลี่ยนกันได้ง่าย

ASME B16.5 ประเภท 150 หน้ายก BLRF ทิตาเนียม Blind Flange Ti Gr2 Ti Gr5 Ti Gr7 สําหรับการใช้งานท่ออาชีพ 1


เกรดไทเทเนียมสําหรับ ASME B16.5 ไทเทเนียม Blind Flange

ทิตาเนียมเกรด 2 (Ti-CP):

  • ประกอบ:990.2% ไทเทเนียม 0.25% เหล็ก 0.3% ออกซิเจน และธาตุรอย

  • คุณสมบัติ:

    • ความแข็งแรง:ต่ํากว่าเทียบกับเหล็กผสมไทเทเนียม แต่ยังสูงกว่าเหล็กหลายชนิด
    • ความต้านทานต่อการกัดกรอง:ดีมาก โดยเฉพาะกับคลอรีด
    • ความสามารถในการผสาน:ความสามารถในการเชื่อมและการผลิตที่ดี
  • การใช้งาน:ใช้ในการแปรรูปเคมี สภาพแวดล้อมทางทะเล อุปกรณ์เสริมทางการแพทย์ (ไม่บรรทุกภาระ) และการใช้งานด้านสถาปัตยกรรม


ทิตาเนียมเกรด 5 (Ti-6Al-4V):

  • ประกอบ:90% ไทเทเนียม 6% อลูมิเนียม 4% วานาเดียม

  • คุณสมบัติ:

    • ความแข็งแรง:อัตราความแข็งแรงและน้ําหนักเหนือกว่าไทเทเนียมเกรด 2
    • ความต้านทานต่อการกัดกรอง:ดี แต่ไม่สูงเท่าเกรด 2 เหมาะสําหรับหลายสิ่งแวดล้อม
    • ความทนทานต่ออุณหภูมิ:รักษาความแข็งแรงในอุณหภูมิที่สูงขึ้น เหมาะสําหรับอุปกรณ์อากาศและการใช้งานที่มีประสิทธิภาพสูง
  • การใช้งาน:ใช้กันทั่วไปในอุปกรณ์อากาศ (เครื่องบิน, เครื่องยนต์เจ็ท), อุปกรณ์ทางเรือ, อุปกรณ์ฝังแพทย์, ส่วนประกอบรถยนต์, และอุปกรณ์กีฬา


ทิตาเนียมเกรด 7 (Ti-0.15Pd):

  • ประกอบ:สารสกัดไทเทเนียมที่มีพัลลาเดียม 0.15%

  • คุณสมบัติ:

    • ความต้านทานต่อการกัดกรอง:ความทนทานต่อการกัดกร่อนที่โดดเด่น โดยเฉพาะในสภาพแวดล้อมที่ลดลง
    • ความสามารถในการผสาน:ความสามารถในการปั่นที่ดี เหมาะสําหรับการปั่นและการผลิต
    • ความแข็งแรง:ความแข็งแรงต่ํากว่าเกรด 5 แต่ยังคงเพียงพอสําหรับการใช้งานหลาย ๆ อย่าง
  • การใช้งาน:ใช้เป็นหลักในการแปรรูปสารเคมี โรงงานลดเกลือ สภาพแวดล้อมทะเล และการใช้งานที่ต้องการความทนทานต่อการกัดกร่อนสูงกว่า

ข้อ ประโยชน์ ของ การ ใช้ แฟลนจ์ ทิตาเนียม

  1. ความทนทานต่อการกัดกรองสูงกว่า: ไทเทเนียมมีภูมิคุ้มกันต่อสนิมและการกัดกรองในสภาพแวดล้อม เช่น น้ําทะเล, น้ํายากรด และสื่อรุนแรงทางเคมีอื่น ๆวิธีนี้ขยายอายุการใช้งานของ flange และลดต้นทุนการบํารุงรักษา.
  2. น้ําหนักเบา: สายเหล็กไทเทเนียม โดยเฉพาะ Ti Gr2 และ Ti Gr5 เป็นที่รู้จักกันดีด้วยคุณสมบัติเบาและแข็งแรงนี้เป็นประโยชน์โดยเฉพาะอย่างยิ่งในเครื่องบินและการใช้งานด้านวิศวกรรมที่มีประสิทธิภาพสูง ที่น้ําหนักเป็นปัจจัยสําคัญ.
  3. ทนต่ออุณหภูมิสูง: ไทเทเนียมทํางานได้ดีทั้งในสภาพอุณหภูมิต่ําและสูง Ti Gr5 สามารถทนอุณหภูมิถึง 600 ° F (316 ° C) และ Ti Gr2 สามารถรับอุณหภูมิถึง 450 ° F (232 ° C)
  4. ทนความเหนื่อยล้าได้ดีเยี่ยม: ทิตาเนียมมีความทนทานต่อความเหนื่อยล้าสูง ซึ่งทําให้การทํางานของ flange ได้อย่างน่าเชื่อถือตลอดระยะเวลาที่ยาวนาน แม้จะอยู่ในสภาพความดันแบบหมุนเวียนหรือเปลี่ยนแปลง
  5. ความ ยั่งยืน ที่ ดี ขึ้น: สารเหล็กไทเทเนียมมีความทนทานที่โดดเด่น ซึ่งหมายความว่าส่วนประกอบที่ทําจากวัสดุเหล่านี้ ไม่ค่อยจะเสียหายตามเวลา ซึ่งลดความจําเป็นในการเปลี่ยน

การใช้งานของแผ่นไทเทเนียม

  • การประมวลผลทางเคมี: ฟลานจ์ไทเทเนียม, โดยเฉพาะ Ti Gr2, เหมาะสําหรับการใช้งานที่ท่อบรรทุกสารเคมี, กรด, หรือเหลวรุนแรงอื่น ๆ.ความทนทานต่อการกัดกร่อนทําให้ปลอดภัยและลดความน่าจะเป็นของการรั่วไหล.
  • ทะเลและนอกทะเล: ในสภาพแวดล้อมทางทะเล ที่น้ําทะเลสามารถทําลายวัสดุมาตรฐานได้อย่างรวดเร็ว ดัดเหล็กไทเทเนียมถูกใช้สําหรับการปิดที่มีความสามารถสูงและยาวนาน
  • สายการบินและอวกาศ: ในอุตสาหกรรมเครื่องบินและอวกาศ ความต้องการของวัสดุเบาและแข็งแรงเป็นสิ่งสําคัญอัตราความแข็งแรงและน้ําหนักที่ดีที่สุดของไทเทเนียม และความทนทานต่อการกัดกร่อนทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับฟลเลนจ์ที่ใช้ในเครื่องบินหรือระบบรุก.
  • โรงงานลดเกลือ: แฟลนจ์ไทเทเนียมถูกใช้อย่างแพร่หลายในอุปกรณ์ลดเกลือ ที่มันช่วยในการแปรรูปน้ําทะเลเป็นน้ําหวาน โดยทนทานกับความดันสูงและสภาพของน้ําทะเลที่รุนแรง
  • การผลิตพลังงาน: ทิตาเนียม ใช้ในโรงไฟฟ้า โดยเฉพาะอย่างยิ่งในโรงไฟฟ้าที่ทํางานกับสารเหลวและสารเคมีที่มีอุณหภูมิสูง

ลักษณะและข้อดีสําคัญของ ASME B16.5 ทิตาเนียม Blind Flanges

  • มาตรฐาน ที่ มี คุณภาพ ดี: ตรงกับASME B165มาตรฐาน, รับประกันขนาดที่เหมาะสม, ความดันเรียง, และความเหมาะสม flange.
  • ความ สามารถ ที่ แข็งแกร่ง: การออกแบบหน้าที่ยกขึ้นเพิ่มความสามารถของ flange ในการสร้างรัด tight เมื่อใช้กับ gaskets, ปรับปรุงความสมบูรณ์แบบโดยรวมของระบบท่อ.
  • การติดตั้งง่าย: ลักษณะหลุมบอลท์แบบมาตรฐานและขนาดวงกลมบอลท์ทําให้มันง่ายในการติดตั้งและเปลี่ยนเมื่อจําเป็น
  • ประหยัด ต่อ ไป: แม้ค่าใช้จ่ายของวัสดุที่สูงขึ้นในเบื้องต้น ความต้องการในการบํารุงรักษาที่ลดลงและอายุการใช้งานที่ยาวนาน ทําให้แผ่นแผ่นไทเทเนียมเป็นทางเลือกที่มีประหยัดในระยะยาว

รายละเอียดเทคนิค

ลักษณะ รายละเอียด
มาตรฐาน ASME B165
ประเภท flange Blind Flange
วัสดุ ทิตาเนียมเกรด 2 (Ti Gr2) / ทิตาเนียมเกรด 5 (Ti Gr5)
ความดันระดับ ประเภท 300
ประเภทหน้า ใบหน้าที่ยกขึ้น
ระยะอุณหภูมิ สูงสุด 450 °F (232 °C) สําหรับ Ti Gr2, สูงสุด 600 °F (316 °C) สําหรับ Ti Gr5
หลุมบอลท์ เกลือ Bolt มาตรฐาน, หลากหลายตามขนาด
ความทนทานต่อการกัดกร่อน ทนทานกับน้ําทะเล สารกรด และสภาพแวดล้อมที่รุนแรงอื่นๆ ได้ดี
ความสามารถในการผสาน ความสามารถในการปั่นที่ดี (โดยเฉพาะ Ti Gr2)
การใช้งานทั่วไป การแปรรูปเคมี, การกําจัดเกลือ, การบินอากาศ, การเดินเรือ, การผลิตพลังงาน
จบซะ ปลายผิวเรียบสําหรับการปิด
ความแข็งแรง Ti Gr2 ความแข็งแรงปานกลาง Ti Gr5 ความแข็งแรงสูง
ความทนทานต่อความเหนื่อยล้า ความทนทานต่อความอ่อนเพลียสูง โดยเฉพาะ Ti Gr5
น้ําหนัก น้ําหนักเบา ลดภาระโครงสร้าง
สารประกอบของสแตนเลย์ (Ti Gr5) 90% ไทเทเนียม 6% อลูมิเนียม 4% วานาดิਅਮ
คุณสมบัติของวัตถุ ความทนทานต่อความเหนื่อยล้าและรอยแตกที่ดีมาก ทนอุณหภูมิสูง
ประสิทธิภาพการปิด ใบหน้าที่ยกให้บริการการปรับปรุงการปิดอินเตอร์เฟซกับถุง

การตรวจสอบ flange ติดตาไทเทเนียม

หลักฐาน EN 10204/3.1B:

ใบรับรอง EN 10204/3.1B เป็นเอกสารมาตรฐานที่ตรวจสอบว่า สารสกัดไทเทเนียมที่ใช้ในกระบวนการผลิตฟลานจ์ ตอบสนองความจํากัดที่ต้องการมันรวมข้อมูลรายละเอียดเกี่ยวกับสารประกอบเคมีและคุณสมบัติกลของวัสดุ, ยืนยันว่ามันสอดคล้องกับมาตรฐานที่เกี่ยวข้อง. ใบรับรองนี้ถูกออกโดยผู้ผลิต และรับรองว่าวัสดุนั้นสอดคล้องกับเกณฑ์ที่จําเป็น

ใบรับรองวัตถุดิบ:

ใบรับรองวัสดุแท้ ให้ภาพรวมอย่างครบถ้วนของวัสดุที่ใช้ในการผลิตฟลแลนจ์ไทเทเนียม โดยระบุรายละเอียดสําคัญ เช่น แหล่งที่มาจากวัสดุแท้สารประกอบเคมี, และผลการทดสอบใด ๆ จากการตรวจสอบวัสดุ เอกสารนี้รับประกันความติดตามและการควบคุมคุณภาพอย่างเต็มที่ตั้งแต่ช่วงการซื้อวัสดุแท้

การตรวจพบความผิดพลาดด้วยเสียงฉาย 100%

การทดสอบ Ultrasonic (UT) เป็นวิธีที่ไม่ทําลายล้างที่ใช้ในการระบุความไม่สมบูรณ์แบบภายในหรือพื้นผิวใด ๆ ภายใน flanges ทิตาเนียมการครอบคลุม UT 100% หมายถึงว่าทุกแผ่นขัดตัวละหนึ่งจะถูกตรวจสอบอย่างครบถ้วนและละเอียด เพื่อค้นพบความบกพร่องที่เป็นไปได้การรับประกันว่าแผ่นขัดไม่มีอาการบกพร่องที่อาจส่งผลกระทบต่อการทํางานหรือความสมบูรณ์แบบของโครงสร้าง

การทดสอบแบบไฮโดรสเตติก

ระหว่างการทดสอบแบบไฮโดรสแตติกแฟลนจ์ไทเทเนียมถูกนํามาใช้ในกระบวนการปรับความดันของของเหลว (มักจะเป็นน้ํา) เพื่อประเมินความสามารถในการทนความดันที่กําหนดไว้โดยไม่ต้องมีการรั่วหรือบิดเบือนการทดสอบนี้ทําให้มั่นใจว่าแผ่นขัดสามารถทํางานอย่างปลอดภัยกับความดันที่ต้องการและตอบสนองกับมาตรฐานความปลอดภัยที่จําเป็น

รายงานการตรวจสอบจากฝ่ายที่สาม:

รายงานการตรวจสอบจากฝ่ายที่สามจะถูกดําเนินการโดยหน่วยงานตรวจสอบที่อิสระ เพื่อให้การประเมินคุณภาพของแผ่นหมึกไททานีมได้อย่างไม่เป็นทางเลือกรายงานนี้ตรวจสอบว่าฟลานจ์ตรงกับมาตรฐานที่เกี่ยวข้อง, รายละเอียดและความต้องการของลูกค้า เพิ่มความมั่นใจและความน่าเชื่อถือเพิ่มเติมต่อวิธีการควบคุมคุณภาพของผู้ผลิต

สรุป

รายการASME B16.5 ทิตาเนียม Blind Flange (Ti Gr2, Ti Gr5) ประเภท 300 หน้ายกมีการผสมผสานกันความทนทานต่อการกัดกร่อนสูง ความแข็งแรงสูง และความทนทานระยะยาว ไม่ว่าจะเป็นการใช้ในเคมี, ท้องอากาศ, ทะเล, หรือการปลดเกลือแฟลนจ์นี้ให้ความมั่นใจในการปิดและความสมบูรณ์แบบโครงสร้างการใช้ไทเทเนียมในฟลเลนจ์เหล่านี้ ให้ผลงานและประหยัด ทั้งคู่ ทําให้มันเป็นทางเลือกที่ฉลาดสําหรับระบบที่ความน่าเชื่อถือในระยะยาวเป็นสิ่งสําคัญ

The unique benefits of titanium alloys (Ti Gr2 and Ti Gr5) make this product an indispensable solution for industries that demand the highest quality components for sealing and securing pipeline systems under harsh environmental conditions.
