|
| ชื่อแบรนด์: | LHTi |
| เลขรุ่น: | LH-Ti2 |
| ขั้นต่ำ: | 1 ชิ้น |
| เงื่อนไขการจ่ายเงิน: | L/C, D/P, T/T เป็นต้น |
| ความสามารถในการจําหน่าย: | 20000 ชิ้นต่อเดือน |
แผ่นท่อสแตนเลสหุ้มไทเทเนียม
แผ่นท่อไททาเนียมเจาะรูท่อเป็นวงกลมแผ่นเหล็กไททาเนียมหุ้มให้ใหญ่กว่าเส้นผ่านศูนย์กลางภายนอกของท่อเล็กน้อย
ชื่อสินค้า : แผ่นไทเทเนียม
วัสดุ: Gr1, Gr2, Gr5, Gr7, Gr12
ขนาดและมาตรฐาน: ตามรูปวาดของลูกค้า
วิธีการผลิต: การปลอม การหลอมและการกลึง
ข้อได้เปรียบ: ความสามารถในการต้านทานการกัดกร่อนได้ดีเยี่ยม
การบรรจุ: กล่องไม้อัด
การใช้งาน: เครื่องแลกเปลี่ยนความร้อน, อุปกรณ์เคมี, ถังแรงดัน, อุปกรณ์กรอง ฯลฯ
แอปพลิเคชัน
หม้อไอน้ำและภาชนะรับความดัน;ปิโตรเลียม;อุตสาหกรรมเคมี;การต่อเรือ;เภสัชกรรม;โลหะวิทยา;เครื่องจักร;การผลิตอาหาร ฯลฯ
ประสิทธิภาพของผลิตภัณฑ์
● ความหนาแน่นต่ำและความแข็งแรงสูง
● ทนต่อการกัดกร่อนได้ดีเยี่ยม
● ทนต่อความร้อนได้ดี
● แบริ่งที่ดีเยี่ยมต่อสมบัติการแช่แข็ง
● ไม่เป็นแม่เหล็กและปลอดสารพิษ
● สมบัติทางความร้อนที่ดี
แผ่นเหล็กแผ่นไทเทเนียมคอมโพสิตเป็นแผ่นคอมโพสิตด้านเดียวหรือสองด้านที่ทำจากเกรดธรรมดา TA1 หรือ TA2 (โลหะคอมโพสิต) และเหล็กกล้าคาร์บอนหรือโลหะผสมโดยการระเบิด การระเบิด + การรีดหรือการรีดร้อนโลหะไททาเนียมมีความต้านทานการกัดกร่อนที่ดีเยี่ยม ใช้กันอย่างแพร่หลายในอุปกรณ์กำจัดก๊าซซัลเฟอร์ไดออกไซด์ ปล่องไฟของโรงไฟฟ้า เครื่องปฏิกรณ์เคมี เครื่องแลกเปลี่ยนความร้อน ภาชนะรับความดัน ฯลฯ แต่ข้อเสียคือค่าใช้จ่ายสูง แผ่นเหล็กแผ่นไทเทเนียมคอมโพสิตมีความต้านทานการกัดกร่อนของโลหะไททาเนียมและ ความแข็งแรงของโครงสร้างของเหล็กสามารถลดต้นทุนโครงการได้มาก
ปัจจุบันวิธีการผลิตแผ่นเหล็กไทเทเนียมคอมโพสิตเป็นดังนี้:
1. สารประกอบเชื่อม 2. สารประกอบกลิ้ง 3. การเชื่อมแบบระเบิด 4. การเชื่อมแบบระเบิด + การกลิ้ง
Baoji Lihua ใช้การเชื่อมและการกลิ้งที่ระเบิดได้และรวมเอากระบวนการทั้งสองเข้าด้วยกันวิธีนี้สามารถเอาชนะข้อเสียของพื้นที่ขนาดเล็กและกระบวนการรีดที่ซับซ้อนของแผ่นคอมโพสิตที่ระเบิดได้ ให้ประโยชน์อย่างเต็มที่ และผลิตแผ่นโลหะผสมไทเทเนียมที่มีพื้นที่ขนาดใหญ่และความหนาเล็กน้อยมีประสิทธิภาพและราคาถูกกว่า
| พารามิเตอร์ทางเทคโนโลยีและแรงเฉือนของการเชื่อมระเบิดของแผ่นท่อสแตนเลสหุ้มไทเทเนียม1 | ||||||||||||
| วัสดุหุ้ม | วัสดุฐาน | h0/ mm | Wg/ (g.cm-2) | ความแข็งแรงของพันธะ/MPa | 1 | 2 | 3 | 4 | เฉลี่ย | ข้อสังเกต | ||
| โลหะ | δ1/ mm | โลหะ | δ2/ mm | |||||||||
| ไทเทเนียม | 3 5 | สแตนเลส | 18 | 5 6.5 | 1.4 1.6 | σt | 293 | 200 | 392 | 179 | 266 | โดยทั่วไปพื้นผิวจะขัดเงา |
| σf | 247 | 208 | 113 | 92 | 165 | |||||||
| σt | 447 | 530 | 460 | 441 | 444 | พื้นผิวขัดมัน | ||||||
| σf | 403 | 200 | 363 | 322 | ||||||||
| σt | 139 | 105 | 203 | 205 | 163 | โดยทั่วไปพื้นผิวจะขัดเงา | ||||||
| σf | 231 | 345 | 286 | 287 | 285 | |||||||
| σt | 407 | 410 | 263 | 407 | 372 | พื้นผิวขัดมัน | ||||||
| σf | 498 | 571 | 513 | 527 | ||||||||
| การเชื่อมสูญเสียของแผ่นท่อสแตนเลสหุ้มไทเทเนียม2 | ||||||||||||
| วัสดุหุ้ม | วัสดุฐาน | h0/ mm | Wg/ (g.cm-2) | ความแข็งแรงของพันธะ/MPa | 1 | 2 | 3 | 4 | เฉลี่ย | ข้อสังเกต | ||
| โลหะ | δ1/ mm | โลหะ | δ2/ mm | |||||||||
| ไทเทเนียม | 3 5 | สแตนเลส | 18 | 5 6.5 | 1.4 1.6 | σt | 392 | 87 | 240 | 18 | โดยทั่วไปพื้นผิวจะขัดเงา | |
| σf | 345 | 92 | 157 | 12 | ||||||||
| σt | 530 | 279 | 402 | 5 | พื้นผิวขัดมัน | |||||||
| σf | 403 | 200 | 321 | 3 | ||||||||
| σt | 339 | 60 | 230 | 18 | โดยทั่วไปพื้นผิวจะขัดเงา | |||||||
| σf | 287 | 149 | 233 | 11 | ||||||||
| σt | 571 | 513 | 541 | 2 | พื้นผิวขัดมัน |
|||||||

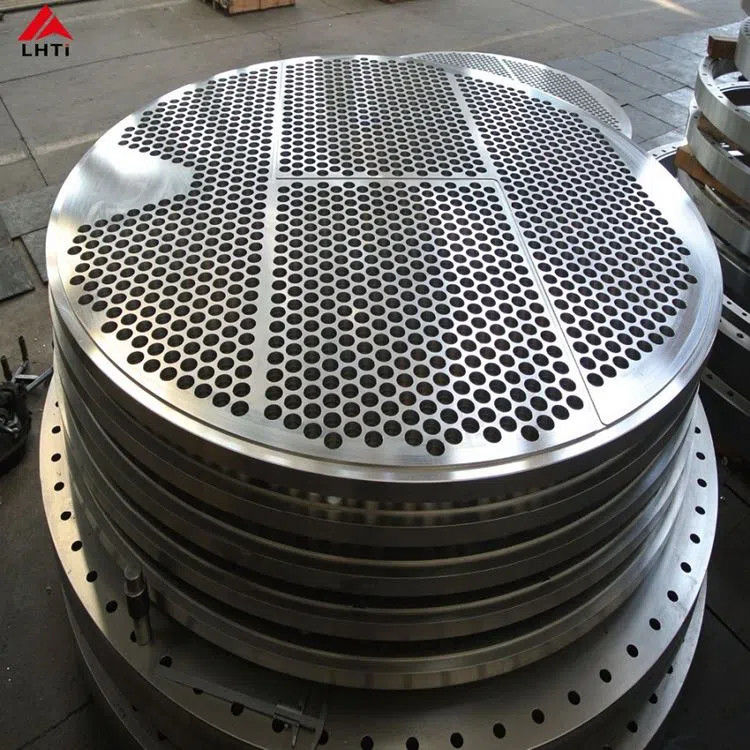

ภาพรายละเอียด:

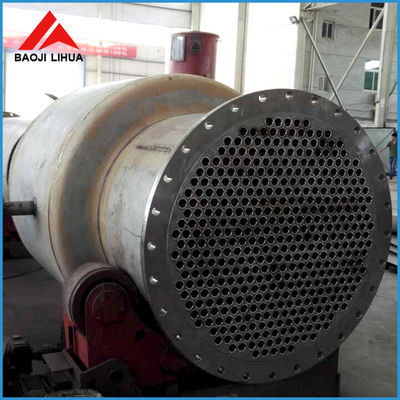

แผ่นท่อไทเทเนียมที่ใช้ในเครื่องแลกเปลี่ยนความร้อน:
เกี่ยวกับบริษัทของเรา:
การบรรจุและการจัดส่ง:
