รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LHTi
ได้รับการรับรอง: ISO9001-2015
หมายเลขรุ่น: หลอด
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100กก.
ราคา: $20--$29/pcs
รายละเอียดการบรรจุ: ห่อฟองน้ำหรือถุงพลาสติกด้านใน, กล่องไม้อัดเป็นด้านนอก,
เวลาการส่งมอบ: 15 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต: 5 ตันต่อเดือน
ระดับ: |
Gr2 |
เส้นผ่านศูนย์กลางภายนอก: |
OD25.4mm OD32mm |
แอปพลิเคชัน: |
อุตสาหกรรมเคมี |
วัสดุ: |
GR1.GR2 |
มาตรฐาน: |
ASTM B338 |
ความยาว: |
สูงสุด 12000mm |
เส้นผ่านศูนย์กลางภายนอก: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm เป็นต้น |
ความหนาของผนัง:: |
0.5-3.0mm |
พิมพ์: |
รอย/ไม่มีรอยต่อ |
ระดับ: |
Gr2 |
เส้นผ่านศูนย์กลางภายนอก: |
OD25.4mm OD32mm |
แอปพลิเคชัน: |
อุตสาหกรรมเคมี |
วัสดุ: |
GR1.GR2 |
มาตรฐาน: |
ASTM B338 |
ความยาว: |
สูงสุด 12000mm |
เส้นผ่านศูนย์กลางภายนอก: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm เป็นต้น |
ความหนาของผนัง:: |
0.5-3.0mm |
พิมพ์: |
รอย/ไม่มีรอยต่อ |

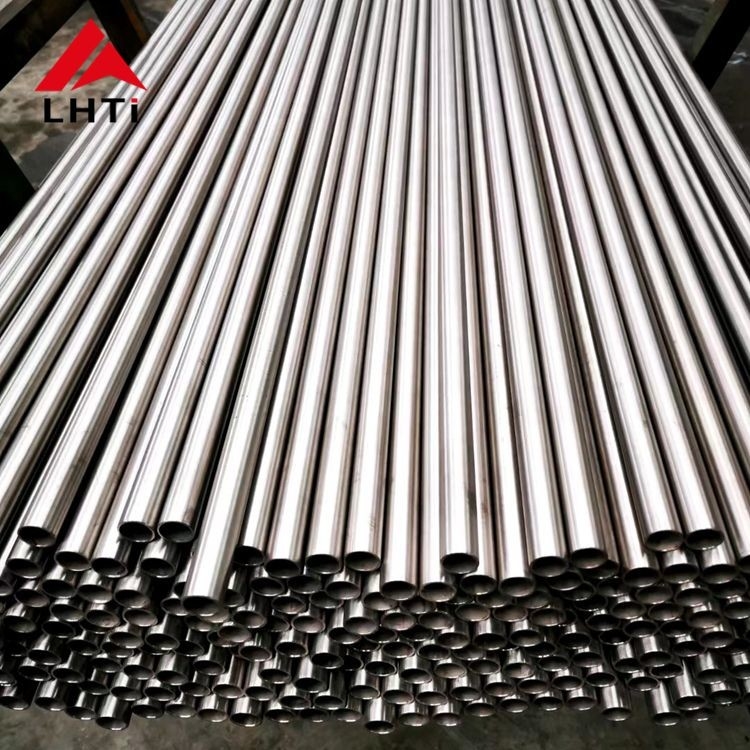

ท่อแลกเปลี่ยนความร้อน OD25.4mm OD19.05mm ASTM B338 ท่อไทเทเนียม
1.ข้อกำหนดทางเทคนิคของท่อไทเทเนียม
| 1. | |คำอธิบายวัสดุ | ท่อไทเทเนียมไม่มีรอยต่อ |
| 2. | ข้อกำหนดวัสดุ | SB 338 Gr 2 (ไร้รอยต่อ) - วัสดุต้องเป็นไปตามข้อกำหนดตาม ASME Sec-ll Part-B Edition - 2021 |
| 3. | |กระบวนการผลิต | ตามข้อกำหนดของวัสดุ |
| 4. | เงื่อนไขการจัดส่ง | แอนเอ๋อ. |
| 5. | ขนาดและปริมาณ | ตามใบสั่งซื้อของทีม |
| 6. | |ขนาด$ | ตามใบสั่งซื้อของทีม |
| 7. | ความคลาดเคลื่อน | ตามข้อกำหนดของวัสดุ/ผลิตภัณฑ์ |
| 8. | ใบรับรอง n | ใบรับรองการทดสอบวัสดุต้องเป็นไปตาม EN 10204 ประเภท 3.1 |
| 9. | ตรวจสอบโดย | ทีพีเอ |
| 10. | ถ้า | องค์ประกอบทางเคมีทั้งหมดต้องเป็นไปตามข้อกำหนดของวัสดุนอกจากนี้ การวิเคราะห์ผลิตภัณฑ์จะต้องดำเนินการและรายงาน |
| 11. | การทดสอบเครื่องกล | ต้องทำการทดสอบทางกลทั้งหมดตามข้อกำหนดของวัสดุ |
| 12. | ข้อกำหนดการรักษาความร้อน nt | 1. สินค้า Hnished ตามเงื่อนไขการจัดส่งที่ระบุใน sr.ไม่.4 ด้านบน |
| 13. | NDE & การทดสอบอื่น ๆ | 1. Hydrotest- Hydro test จะต้องดำเนินการตามข้อกำหนดของวัสดุน้ำดื่มจะต้องใช้สำหรับไฮโดรเทส 2. การทดสอบกระแสวน - จะต้องดำเนินการตามข้อกำหนดของวัสดุ 3. Ultrasonic Test- ตามข้อกำหนดของวัสดุ |
| 14. | เครื่องหมายผลิตภัณฑ์ | ตามข้อกำหนดของวัสดุ |
| 15. | คำแนะนำบรรจุภัณฑ์ | ท่อที่ผ่านการล้างอย่างถูกต้องโดยโรงสี (และหน่วยงานตรวจสอบ) จะต้องได้รับการปกป้องจากการกัดกร่อน และต้องบรรจุอย่างเหมาะสมเพื่อหลีกเลี่ยงความเสียหายระหว่างการขนส่ง การจัดการ และการเก็บรักษา |
| 16. | ซ่อมเชื่อม | ไม่อนุญาต |
| 17. | วัตถุประสงค์การใช้งาน | วัสดุนี้มีจุดประสงค์เพื่อใช้ในอุปกรณ์ที่ออกแบบตาม ASME Section VIII, Division 1, Edition 2021 |
2. การประยุกต์ใช้ท่อแลกเปลี่ยนความร้อน
3.ข้อกำหนดเกี่ยวกับท่อโลหะผสมไททาเนียม
| ระดับ | ไม่มี (%) | ค(%) | ชม(%) | เฟ (%) | โอ (%) | Ti | อื่นๆ , max |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | บาล | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | บาล | ≤0.4 |
| ระดับ | แรงดึง (นาที) | ความแข็งแรงของผลผลิต (ชดเชย 0.2%)) | การยืดตัว (%) | ||||
| ksi | MPa | นาที | แม็กซ์ | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| ชื่อผลิตภัณฑ์ | ท่อแลกเปลี่ยนความร้อน ท่อไทเทเนียม/ท่อ |
| วัสดุ | ไทเทเนียม(Gr2) |
| ใบรับรอง | ISO9001:2015, TUV, EN10204.3.1 |
| มาตรฐาน | ASTM B338 |
| ขนาด |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm หรือตามความต้องการของลูกค้า |
| เทคนิค | รีด |
| สถานะ | อบอ่อน (M) |
| พิมพ์ |
ท่อไทเทเนียมไม่มีรอยต่อสำหรับเครื่องแลกเปลี่ยนความร้อนท่อไอเสียไททาเนียมสำหรับรถยนต์, ท่อขดไททาเนียม ท่อไททาเนียมเชื่อม, |
| แอปพลิเคชัน |
1)โรงไฟฟ้าและเคมีภัณฑ์ 2)ส่วนประกอบยานยนต์ 3)กีฬา 4) การกัดกร่อนทางทะเล |
| พื้นผิว |
กรดดอง, ผิวกลึง CNC. |
4.กระบวนการผลิตท่อไทเทเนียม

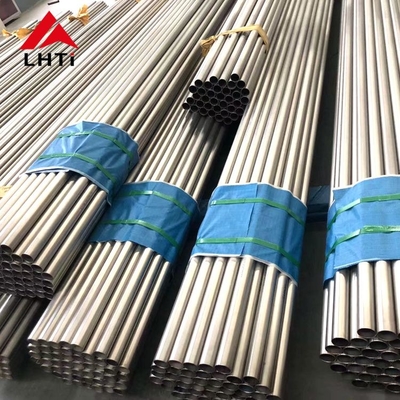

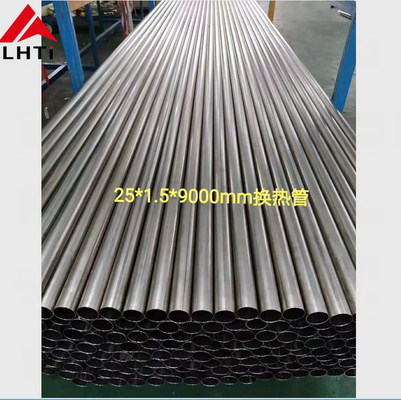

5.รายละเอียดรูปภาพใน Workshop
|
วัสดุ ระดับ |
สถานะ | กำลังประมวลผล | OD (มม.) | ความหนาของผนัง (มม.) | |||||||||||
| 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
อบอ่อน (ม) |
รีดเย็น | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| รอย | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| รอยรีด | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| หมายเหตุ: "○" หมายถึงข้อกำหนดที่สามารถผลิตได้ | |||||||||||||||
ท่อไทเทเนียม ASTM B338
ใช้แล้ว:ตัวแลกเปลี่ยนความร้อน คอนเดนเซอร์ และภาชนะรับความดันต่างๆ
ความหนาของผนัง:0.5 มม. ถึง 4.5 มม.
ความยาว:3000 มม. /6000 มม. และยาวกว่าถึง 9000 มม
เส้นผ่านศูนย์กลางภายนอก:10 มม. ถึง 114 มม.
ความทนทานต่อความหนาของผนัง: +/- 10%
ความทนทานต่อความยาว: +3.2mm
6. ASME SB388 ทดสอบด้านล่าง
เรามีการทดสอบดังต่อไปนี้สำหรับท่อไร้รอยต่อและรอยเชื่อมของ Ti
| องค์ประกอบทางเคมี | การตรวจด้วยสายตา | การทดสอบด้วยคลื่นเสียงความถี่สูง | การทดสอบปัจจุบัน |
| การทดสอบแบบแบน | การทดสอบแบบแบน | การทดสอบด้วยลม | การทดสอบอุทกสถิต |
| แรงดึง | ผลผลิต | ความแข็ง | การยืดตัว |
7. ติดต่อผู้จัดจำหน่ายท่อโลหะผสมไททาเนียม
