รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LHTi
ได้รับการรับรอง: ISO9001-2015
หมายเลขรุ่น: หลอด
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 100กก.
ราคา: $20--$29/pcs
รายละเอียดการบรรจุ: ห่อฟองน้ำหรือถุงพลาสติกด้านใน, กล่องไม้อัดเป็นด้านนอก,
เวลาการส่งมอบ: 15 วันทำการ
เงื่อนไขการชำระเงิน: L/C, T/T, เวสเทิร์น ยูเนี่ยน
สามารถในการผลิต: 5 ตันต่อเดือน
ระดับ: |
Gr12 |
เส้นผ่านศูนย์กลางภายนอก: |
OD25.4mm OD32mm |
วัสดุ: |
Ti-0.3Mo-0.8 Ni |
มาตรฐาน: |
ASTM B338 |
ความยาว: |
สูงสุด 12000mm |
เส้นผ่านศูนย์กลางภายนอก: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm เป็นต้น |
ความหนาของผนัง:: |
0.5-3.0mm |
พิมพ์: |
รอย/ไม่มีรอยต่อ |
แอปพลิเคชัน: |
เครื่องแลกเปลี่ยนความร้อน อุตสาหกรรมเคมี ฯลฯ |
เทคนิค: |
รีด |
ขั้นต่ำ: |
100กก. |
ระดับ: |
Gr12 |
เส้นผ่านศูนย์กลางภายนอก: |
OD25.4mm OD32mm |
วัสดุ: |
Ti-0.3Mo-0.8 Ni |
มาตรฐาน: |
ASTM B338 |
ความยาว: |
สูงสุด 12000mm |
เส้นผ่านศูนย์กลางภายนอก: |
9.52mm/12.7mm/15.9mm/19mm/21.7mm/25.4mm/32mm/33.4mm/38mm/45mm เป็นต้น |
ความหนาของผนัง:: |
0.5-3.0mm |
พิมพ์: |
รอย/ไม่มีรอยต่อ |
แอปพลิเคชัน: |
เครื่องแลกเปลี่ยนความร้อน อุตสาหกรรมเคมี ฯลฯ |
เทคนิค: |
รีด |
ขั้นต่ำ: |
100กก. |
ท่อแลกเปลี่ยนความร้อน OD25.4mm OD19.05mm ASTM B338 ท่อไทเทเนียม
1.ข้อกำหนดทางเทคนิคของท่อไทเทเนียม
ASTM B338 ท่อไทเทเนียมและโลหะผสมไทเทเนียมแบบไม่มีรอยต่อและเชื่อมสำหรับคอนเดนเซอร์และอุปกรณ์แลกเปลี่ยนความร้อน
ASTM B338 ครอบคลุม 28 เกรดของท่อโลหะผสมไททาเนียมที่ไร้รอยต่อและเชื่อมสำหรับคอนเดนเซอร์พื้นผิว เครื่องระเหย และเครื่องแลกเปลี่ยนความร้อน
| มาตรฐาน | ASTM B338, ASME SB338 |
| เกรดปกติ | ชั้นประถมศึกษาปีที่ 1 ชั้นประถมศึกษาปีที่ 2 |
| เส้นผ่านศูนย์กลางภายนอก | 12.7 มม. 15 มม. 17 มม. 19 มม. 25.4 มม. 31 มม. เป็นต้น |
| ความหนาของผนัง | 0.9mm/1.0mm/1.2mm/1.5mm |
| ความยาว | 3000 - 6000 มม. หรือความยาวที่ประหยัดอื่นๆ |
| เสร็จ | ขัดเงา, AP (อบอ่อนและดอง), BA (สว่าง & อบอ่อน), MF |
| รูปร่าง | ท่อไททาเนียมตรง, ท่อไททาเนียมขด |
| พิมพ์ | ไม่มีรอยต่อ, ERW, EFW, รอย, ประดิษฐ์ |
| จบ | ปลายเรียบ, ปลายเอียง, เหยียบ |
| เครื่องหมาย | Standard, Grade, OD, Thickness, Length, Heat No. (หรือตามคำขอของลูกค้า) |
| แอปพลิเคชัน | ท่อน้ำมัน, ท่อแก๊ส, ท่อของเหลว, หม้อไอน้ำและเครื่องแลกเปลี่ยนความร้อน |
| บริการเสริม |
วาด & ขยายตามขนาด & ความยาวที่ต้องการ, โปแลนด์ (ไฟฟ้า & เชิงพาณิชย์) อบ & ดอง ดัด กลึง ฯลฯ |
| ใบรับรองการทดสอบ | ใบรับรองการทดสอบโรงสี EN 10204/3.1, รายงาน TPI, EN10204/3.2 |
2. การประยุกต์ใช้ท่อแลกเปลี่ยนความร้อน
องค์ประกอบทางเคมี (Wt%)
| ASTM เลขที่ | Fe max | โอ แม็กซ์ | N max | C max | H max | Pd | อัล | บาล |
| เกรด 1 | 0.2 | 0.18 | 0.03 | 0.1 | 0.015 | - | - | Ti |
| เกรด 2 | 0.3 | 0.25 | 0.03 | 0.1 | 0.015 | - | - | Ti |
คุณสมบัติทางกายภาพ (ต่ำสุด)
| เกรด ASTM | องค์ประกอบโลหะผสม | แรงดึง | ความแข็งแรงของผลผลิต | การยืดตัวขั้นต่ำ% | ||
| ksi | Mpa | ksi | Mpa | |||
| เกรด 1 | โลหะผสม Ti ("บริสุทธิ์") 35A -CP1 | 35 | 240 | 25 | 170 | 30 |
| เกรด 2 | โลหะผสม Ti ("บริสุทธิ์") 50A -CP2 | 58 | 400 | 40 | 275 | 25 |
การตรวจสอบคุณภาพท่อไทเทเนียม:
UT , PT , การทดสอบ Hydrotatic , การตรวจสอบกระแสวน , การตรวจสอบองค์ประกอบทางเคมี , การตรวจสอบมิติ ,
การทดสอบแรงดึง, การตรวจสอบด้วยรังสี, การตรวจสอบความหนา, การตรวจสอบ PMI
ท่อไททาเนียม / ท่อไททาเนียมที่ใช้ในเครื่องแลกเปลี่ยนความร้อน:
3.ข้อกำหนดเกี่ยวกับท่อโลหะผสมไททาเนียม
| ระดับ | ไม่มี (%) | ค(%) | ชม(%) | เฟ (%) | โอ (%) | Ti | อื่นๆ , max |
| 1 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.20 | ≤0.18 | บาล | ≤0.4 |
| 2 | ≤0.03 | ≤0.08 | ≤0.015 | ≤0.30 | ≤0.25 | บาล | ≤0.4 |
| ระดับ | แรงดึง (นาที) | ความแข็งแรงของผลผลิต (ชดเชย 0.2%)) | การยืดตัว (%) | ||||
| ksi | MPa | นาที | แม็กซ์ | ||||
| Ksi | Mpa | Ksi | Mpa | ||||
| 1 | 35 | 240 | 15 | 140 | 45 | 310 | ≥24 |
| 2 | 60 | 400 | 40 | 275 | 65 | 450 | ≥20 |
| ชื่อผลิตภัณฑ์ | ท่อแลกเปลี่ยนความร้อน ท่อไทเทเนียม/ท่อ |
| วัสดุ | ไทเทเนียม(Gr2) |
| ใบรับรอง | ISO9001:2015, TUV, EN10204.3.1 |
| มาตรฐาน | ASTM B338 |
| ขนาด |
OD19mmxWT0.5-0.8mmx3000-12000mm OD25mmxWT1.0-1.2mmx3000-12000mm OD32mmxWT1.0-1.2mmx3000-6000mm OD38mmxWT1.0-1.2mmx3000-6000mm หรือตามความต้องการของลูกค้า |
| เทคนิค | รีด |
| สถานะ | อบอ่อน (M) |
| พิมพ์ |
ท่อไทเทเนียมไม่มีรอยต่อสำหรับเครื่องแลกเปลี่ยนความร้อนท่อไอเสียไททาเนียมสำหรับรถยนต์, ท่อขดไททาเนียม ท่อไททาเนียมเชื่อม, |
| แอปพลิเคชัน |
1)โรงไฟฟ้าและเคมีภัณฑ์ 2)ส่วนประกอบยานยนต์ 3)กีฬา 4) การกัดกร่อนทางทะเล |
| พื้นผิว |
กรดดอง, ผิวกลึง CNC. |
4.กระบวนการผลิตท่อไทเทเนียม

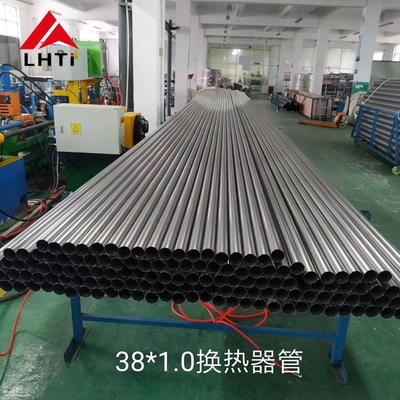

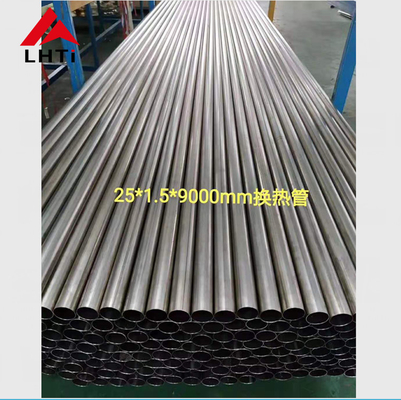

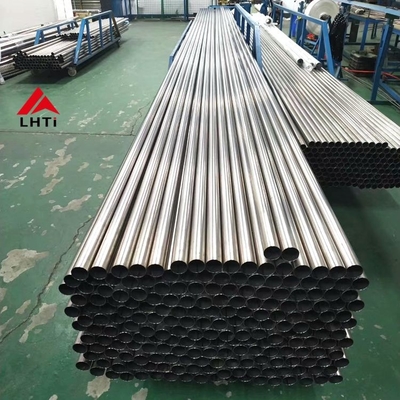

5.รายละเอียดรูปภาพใน Workshop
|
วัสดุ ระดับ |
สถานะ | กำลังประมวลผล | OD (มม.) | ความหนาของผนัง (มม.) | |||||||||||
| 0.5 | 0.6 | 0.8 | 1.0 | 1.25 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | ||||
|
Gr1 Gr2 Gr7 Gr12 |
อบอ่อน (ม) |
รีดเย็น | 10-15 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — |
| ﹥15-20 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥20-30 | — | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥30-40 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | — | |||
| ﹥40-50 | — | — | — | — | ○ | ○ | ○ | ○ | — | — | — | ||||
| ﹥50-60 | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | — | — | |||
| ﹥60-80 | — | — | — | — | — | — | ○ | ○ | ○ | ○ | ○ | ○ | |||
| รอย | 16 | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | — | ||
| 19 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | |||
| 25,27 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| 31,32,33 | — | — | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| 38 | — | — | — | — | — | ○ | ○ | ○ | — | — | — | — | |||
| 50 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| 63 | — | — | — | — | — | — | ○ | ○ | — | — | — | — | |||
| รอยรีด | 6-10 | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | — | ||
| ﹥10-15 | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | — | |||
| ﹥15-20 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥20-25 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| ﹥25-30 | ○ | ○ | ○ | ○ | ○ | ○ | ○ | — | — | — | — | — | |||
| หมายเหตุ: "○" หมายถึงข้อกำหนดที่สามารถผลิตได้ | |||||||||||||||
ท่อไทเทเนียม ASTM B338
ใช้แล้ว:ตัวแลกเปลี่ยนความร้อน คอนเดนเซอร์ และภาชนะรับความดันต่างๆ
ความหนาของผนัง:0.5 มม. ถึง 4.5 มม.
ความยาว:3000 มม. /6000 มม. และยาวกว่าถึง 9000 มม
เส้นผ่านศูนย์กลางภายนอก:10 มม. ถึง 114 มม.
ความทนทานต่อความหนาของผนัง: +/- 10%
ความทนทานต่อความยาว: +3.2mm
6. ASME SB388 ทดสอบด้านล่าง
เรามีการทดสอบดังต่อไปนี้สำหรับท่อไร้รอยต่อและรอยเชื่อมของ Ti
| องค์ประกอบทางเคมี | การตรวจด้วยสายตา | การทดสอบด้วยคลื่นเสียงความถี่สูง | การทดสอบปัจจุบัน |
| การทดสอบแบบแบน | การทดสอบแบบแบน | การทดสอบด้วยลม | การทดสอบอุทกสถิต |
| แรงดึง | ผลผลิต | ความแข็ง | การยืดตัว |
7. ติดต่อผู้จัดจำหน่ายท่อโลหะผสมไททาเนียม
